ПЭ-11М
Блок СО-121
Описание
ПЭ-11М в составе системы СО-121ВМ

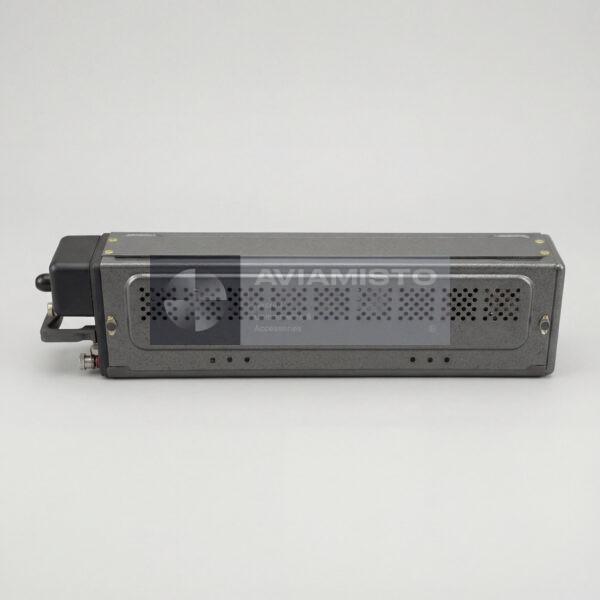

ПЭ-11М — электронный преобразователь системы сигнализации обледенения СО-121ВМ. Он принимает сигнал от наружного датчика ДСЛ-40Т и преобразует его в команды, понятные бортовым системам воздушного судна. Датчик стоит снаружи фюзеляжа и работает в потоке воздуха, а ПЭ-11М размещается внутри самолета или вертолета. Такая схема логична: чувствительный элемент должен видеть реальные условия обледенения, а электронный блок лучше держать в защищенной зоне, где меньше влаги, грязи и прямого охлаждения.
Полное описаниеСвернуть описание
Как ПЭ-11М обрабатывает сигнал датчика
ПЭ-11М отслеживает сигнал, который приходит от датчика обледенения. Когда параметры сигнала выходят из нормального диапазона и соответствуют появлению льда на чувствительном элементе, преобразователь формирует выходные команды. Эти команды могут идти в цепи предупреждения экипажа, противообледенительной системы, обогрева или регистрации события. Блок не просто “передает” сигнал дальше, а обрабатывает его по частоте и времени, чтобы система не реагировала на случайные кратковременные отклонения как на полноценное обледенение.
Работа ПЭ-11М с датчиком ДСЛ-40Т
ПЭ-11М работает в паре с датчиком ДСЛ-40Т. ДСЛ-40Т фиксирует изменение колебаний мембраны при появлении льда, а ПЭ-11М принимает этот сигнал и решает, нужно ли выдавать команду. Кроме обработки сигнала, преобразователь связан с питанием датчика и его цепями обогрева. Это важный момент: сам датчик может выглядеть исправным, но при проблеме в преобразователе, питании, обогреве или разъеме вся система СО-121ВМ будет работать неправильно. Поэтому при проверке обычно смотрят не один агрегат, а всю связку.
Команды, которые формирует ПЭ-11М
После подтверждения обледенения ПЭ-11М выдает команды для бортовых цепей. В зависимости от схемы конкретного воздушного судна они могут использоваться для ПОС, сигнализации “Обледенение”, управления обогревом, барометрических или связанных контрольных цепей. В блоке также заложены временные задержки: команда не должна исчезать мгновенно при каждом кратком изменении сигнала. В реальном полете лед может нарастать неровно, частично срываться или подтаивать, поэтому такая задержка делает работу системы более устойчивой.

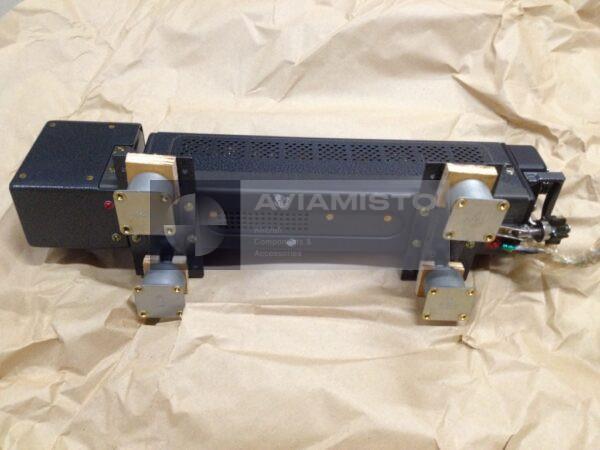

Установка ПЭ-11М на раме РМ-5
Преобразователь ПЭ-11М устанавливается внутри воздушного судна на монтажной раме РМ-5. Рама служит для крепления блока и подключения его к системе. При обслуживании важно проверять не только сам преобразователь, но и состояние рамы, разъемов, крепления и подходящих жгутов. Плохой контакт, окисление, ослабленное крепление или повреждение проводки могут давать ошибки, похожие на отказ электронного блока. Поэтому диагностика ПЭ-11М обычно начинается с проверки подключения и цепей, а уже потом с замены самого агрегата.
Применение и поставка преобразователя ПЭ-11М
ПЭ-11М применяется на воздушных судах, где установлена система СО-121ВМ, включая Ан-38, Ан-74, Ил-96-300, Ка-32 и Ми-26 в зависимости от комплектации. Это не универсальный электронный блок, а элемент конкретной системы обнаружения обледенения. При заказе нужно указывать полное обозначение ПЭ-11М / PE-11M и уточнять, требуется только преобразователь или комплект с датчиком ДСЛ-40Т и рамой РМ-5. Также важно проверять паспорт, состояние хранения, совместимость с установленной системой и документацию конкретного ВС.
Связанные изделия системы: СО-121ВМ вариант А, ДСЛ-40Т, РМ-5, 8АТ-7420. Позиции объединены по назначению и месту в системе, но не обозначаются как взаимозаменяемые.
ПЭ-11М: идентификация и назначение
ПЭ-11М относится к типу «Блок СО-121» и обрабатывает сигнал датчика сигнализации обледенения в составе комплекта СО-121. При подборе сверяют полное обозначение, серию, исполнение, маркировку и документацию. Схожий индекс, корпус или одинаковый разъём не подтверждают одинаковые режимы.
Исторически категория объединяет несколько типов преобразующих устройств. ПТ, ПО и ПТС связаны с преобразованием электроэнергии, а ПМИ, ПМТ и ПММ являются манометрическими вакуумными преобразователями. Поэтому каждая карточка описывает фактическую функцию изделия, а не общее название раздела.
Функция и рабочий контур
Изделие обрабатывает сигнал датчика сигнализации обледенения в составе комплекта СО-121. Конкретные входные и выходные параметры определяются исполнением. Для преобразователя питания проверяют напряжение, род тока, частоту, фазность, мощность, разъёмы и охлаждение. Для вакуумного датчика сверяют метод измерения, диапазон давлений, рабочий режим, тип вакуумного соединения и совместимый измеритель.
Числовые данные из исходной карточки сохраняются в блоке «Технические данные». Их следует сопоставить с паспортом конкретного экземпляра. Тип воздушного судна или системы не добавляется по аналогии, если нет надёжного источника.
Подбор и проверка совместимости
Перед заменой сравнивают основное и альтернативные обозначения, серию, входные и выходные параметры, габариты, массу, разъёмы, крепление, охлаждение и условия эксплуатации — только когда эти данные документированы. Для датчика давления дополнительно сверяют постоянную преобразования, ток эмиссии или сопротивление нагревателя по паспорту.
Родственные изделия одной серии могут иметь другое напряжение, частоту, мощность, диапазон давлений, монтажный интерфейс или назначение. Поэтому ссылки на них являются навигационными, а не доказательством взаимозаменяемости. Общий технический контекст доступен в справочном материале Блок СО-121.
Входной контроль и установка
Проверяют маркировку и сопроводительные документы, корпус, разъёмы, клеммы, штуцеры, крепления, пломбы и следы перегрева или коррозии. Стендовую проверку выполняют по документации именного этого исполнения. После монтажа проводят предусмотренную функциональную проверку. Внешняя целостность сама по себе не подтверждает работоспособность.
Связанные позиции каталога
Функционально близкие изделия: ПО-750А-2С, ПТС-800БМ, ПМИ-10-2, ПМИ-2. Они подобраны по типу и семейству для навигации и не означают взаимозаменяемость. Другие позиции представлены в категории «Преобразователи».
Данные для запроса
В запросе на ПЭ-11М укажите точное обозначение, количество, требуемое состояние, фото маркировки, комплектность и перечень необходимых документов. При наличии сообщите обозначение заменяемого изделия и аппаратуры. Цена, фактическое наличие, срок поставки и состояние конкретного экземпляра подтверждаются отдельно.
Технические характеристики
Тип изделия: Блок СО-121
Основное обозначение: ПЭ-11М
Альтернативные обозначения: ПЭ-11М; ПЭ 11М; PE-11M
Назначение: обрабатывает сигнал датчика сигнализации обледенения в составе комплекта СО-121
Подбор: По точному обозначению, исполнению, маркировке и документации конкретной аппаратуры
Применяемость: Только по паспорту, каталогу деталей или утверждённой документации установки
Взаимозаменяемость: Не подтверждается только сходным обозначением, корпусом, разъёмом или внешним видом
Проверка: Сверить входные и выходные параметры, разъёмы или штуцер, крепление и требуемый режим
Данные для запроса: Обозначение, количество, состояние, фото маркировки, комплектность и требуемые документы
Документация: Паспорт изделия и утверждённая эксплуатационная либо ремонтная документация
Категория: Преобразователи
Все характеристикиСвернуть характеристики
Сохранённые технические данные:
Тип изделия: Блок СО-121Основное обозначение: ПЭ-11МАльтернативные обозначения: ПЭ-11М; ПЭ 11М; PE-11MНазначение: обрабатывает сигнал датчика сигнализации обледенения в составе комплекта СО-121Подбор: По точному обозначению, исполнению, маркировке и документации конкретной аппаратурыПрименяемость: Только по паспорту, каталогу деталей или утверждённой документации установкиВзаимозаменяемость: Не подтверждается только сходным обозначением, корпусом, разъёмом или внешним видомПроверка: Сверить входные и выходные параметры, разъёмы или штуцер, крепление и требуемый режимДанные для запроса: Обозначение, количество, состояние, фото маркировки, комплектность и требуемые документыДокументация: Паспорт изделия и утверждённая эксплуатационная либо ремонтная документацияКатегория: ПреобразователиСохранённые технические данные:Тип изделия: Авиационный электронный преобразовательОбозначение: ПЭ-11М / PE-11MФункция: Обработка сигналов датчика обледенения и формирование управляющих командПрименение / Где используется: Системы обнаружения обледенения, сигнализации, ПОС и контроляСистема / Место установки: Система сигнализации обледенения СО-121ВМСвязанный датчик: ДСЛ-40ТСвязанная монтажная рама: РМ-5Установка: Внутри ВС на монтажной раме РМ-5Рабочее напряжение: 27 ±3 В постоянного токаПотребляемый ток преобразователя: Не более 1 АПотребляемый ток цепей обогрева: Не более 14 АВыходное напряжение, выход 1: 1,5 В +0,7 / −0,5Фазовый сдвиг: 58 ±10°Частота формирования команды: Выше 6015 ±25 ГцДиапазон частот без формирования команды: От 5000 до 6015 ±25 ГцДлительность команд ПОС / БАР / Обледенение: 140 ±11 сДлительность команды Обогрев: 8 ±2 сВремя снятия команды: 40 ±11 сНапряжение выходных команд: 27 ±3 В постоянного токаКоммутируемая нагрузка: До 5 А для СО-121М; до 1,5 А для СО-121ВМСовместимые ВС / Оборудование: Воздушные суда с системой СО-121ВМ, включая Ан-38, Ан-74, Ил-96-300, Ка-32 и Ми-26 в зависимости от комплектацииГабаритные размеры: 63 × 369 × 94,5 ммМасса: Не более 1,84 кгТехническая документация: Документация ПЭ-11М, документация СО-121ВМ, эксплуатационная документация ВС при наличии
