СО-121ВМ вариант А

СО-121ВМ в системе контроля обледенения ВС

СО-121ВМ — авиационная система сигнализации обледенения, которая применяется на самолетах и вертолетах для обнаружения начала образования льда. Она не удаляет лед сама, а фиксирует факт обледенения на чувствительном датчике и передает сигнал в бортовые цепи. Дальше этот сигнал используется для предупреждения экипажа, включения логики противообледенительной системы или записи события средствами объективного контроля. Для экипажа такая система важна тем, что дает не косвенную оценку условий, а подтверждение фактического появления льда на чувствительном элементе.

Принцип обнаружения льда в системе СО-121ВМ

Работа СО-121ВМ основана на изменении резонансной частоты чувствительной мембраны датчика при нарастании льда. Когда на поверхности датчика появляется ледяной слой, меняются механические параметры чувствительного элемента, и электронный блок фиксирует это изменение. После обработки сигнала система формирует команды и предупреждения для бортовых цепей. Такой принцип позволяет обнаружить обледенение на ранней стадии, до того как лед станет заметным по внешним признакам или начнет серьезно влиять на работу воздухозаборников, лопастей, антенн и других элементов.

СО-121ВМ в противообледенительной системе

СО-121ВМ работает в связке с противообледенительной системой, системой сигнализации и аппаратурой регистрации полетных данных. При появлении обледенения она выдает сигнал, который может использоваться для индикации экипажу и для формирования команд в бортовой автоматике. В зависимости от типа воздушного судна и схемы подключения эти команды могут идти в цепи ПОС, в предупреждающую индикацию или в систему регистрации. Сама по себе система не заменяет ПОС, но дает ей важный входной сигнал о фактическом состоянии внешней среды.

Комплект СО-121ВМ и размещение агрегатов

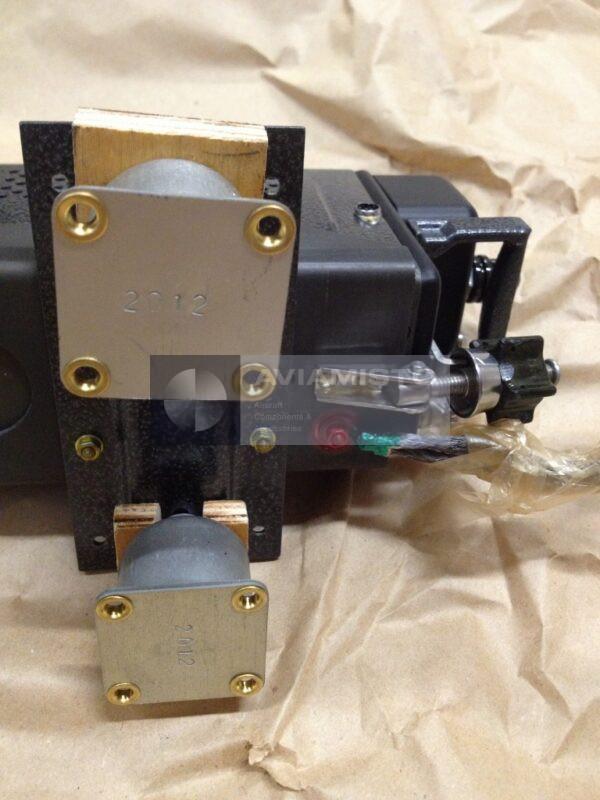

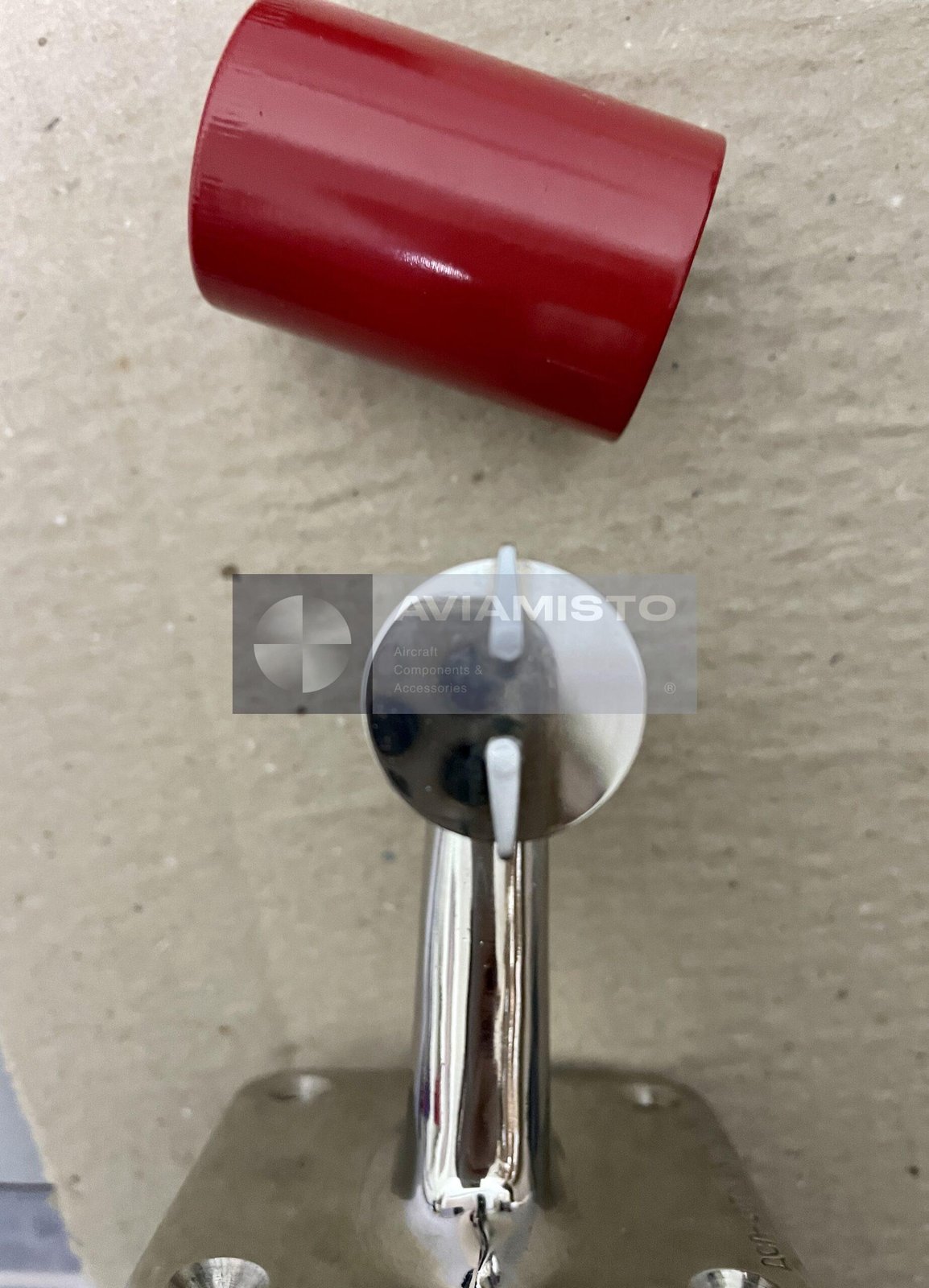

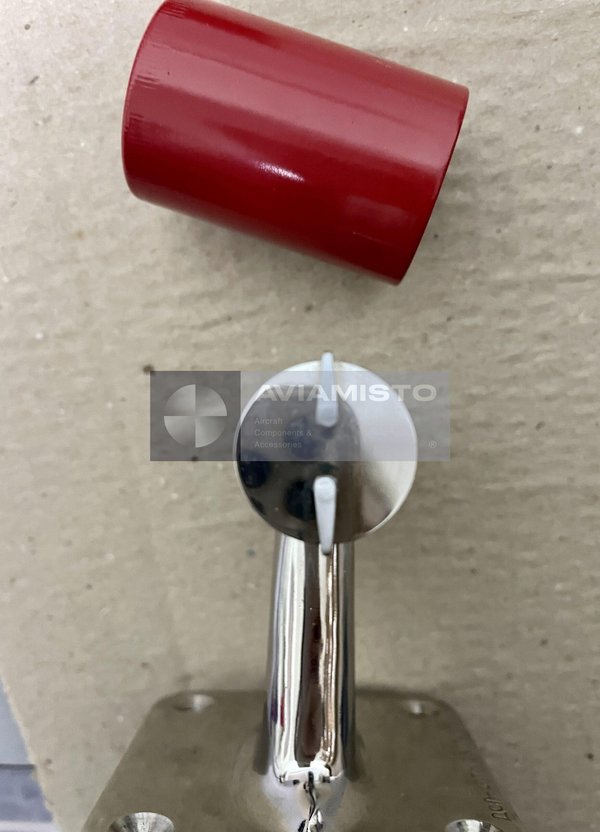

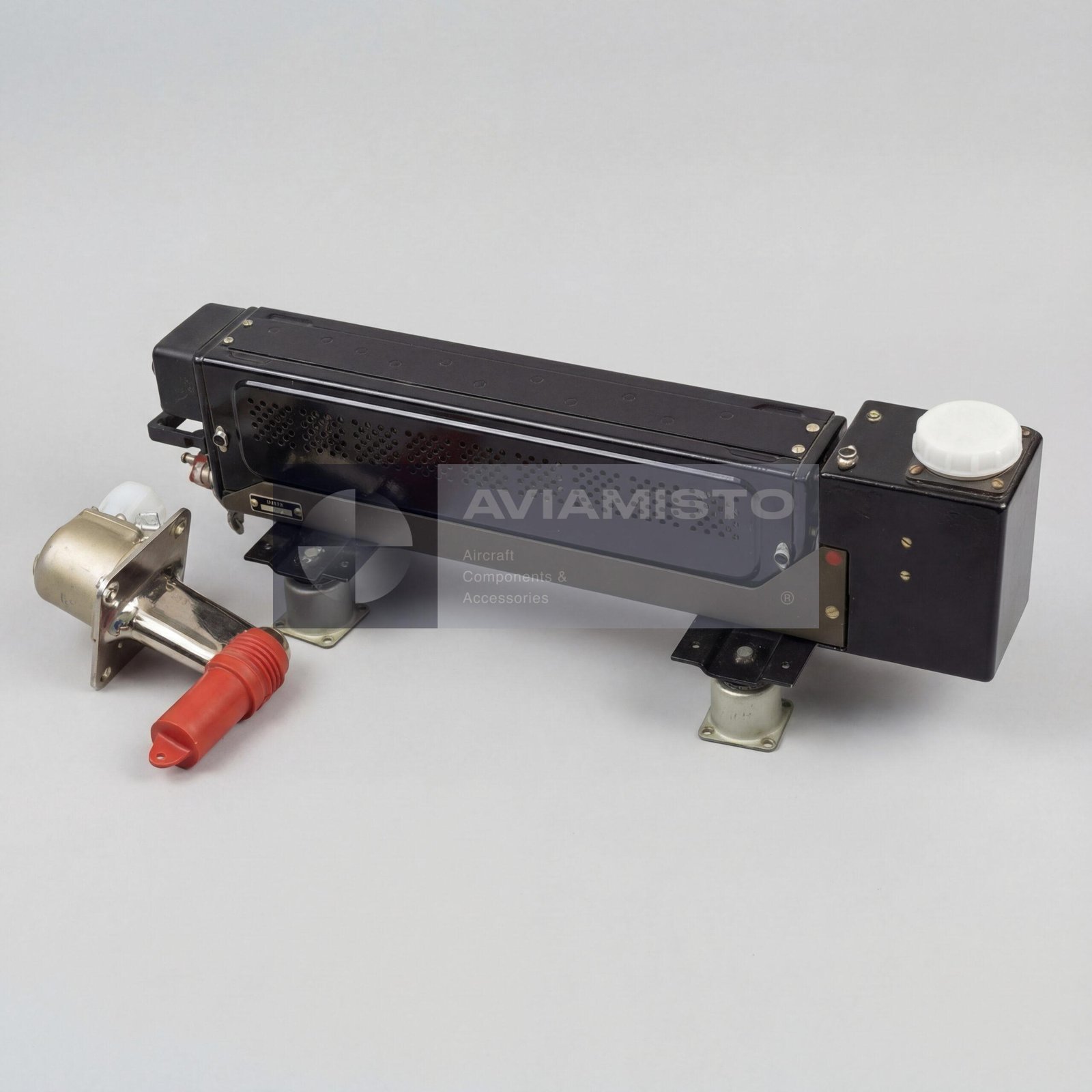

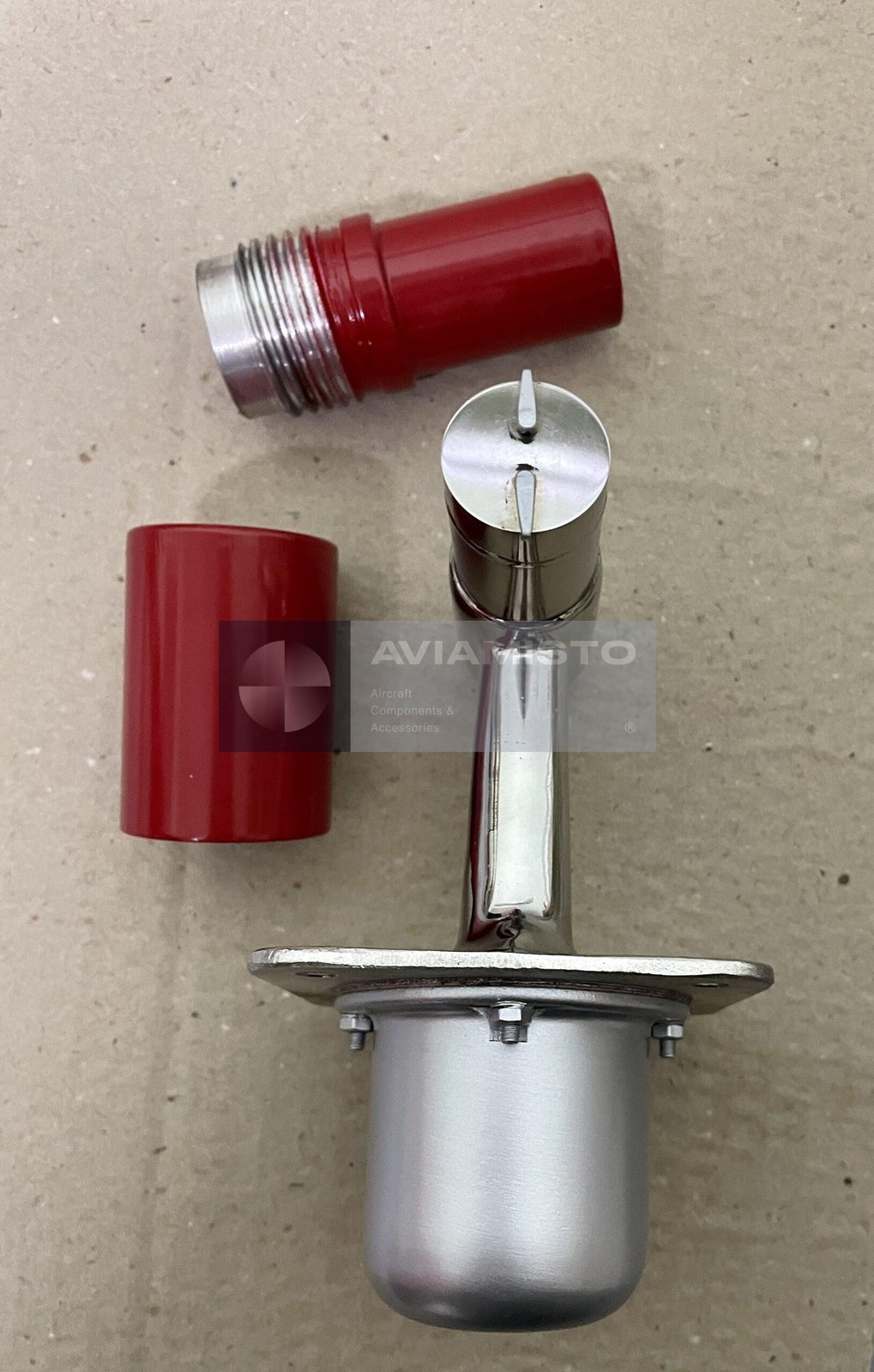

В состав системы СО-121ВМ входят датчик обледенения ДСЛ-40Т, электронный преобразователь ПЭ-11М и монтажная рама РМ-5. Датчик устанавливается снаружи фюзеляжа, обычно в районе кабины экипажа слева или справа — конкретное место зависит от типа воздушного судна. Электронный преобразователь размещается внутри самолета или вертолета на раме РМ-5. Такая компоновка разделяет чувствительный элемент, который должен находиться в воздушном потоке, и электронный блок, который лучше защищен внутри конструкции ВС.

Применение СО-121ВМ на вертолетах и самолетах

СО-121ВМ применяется на разных типах авиационной техники, включая Ми-8, Ка-32, Ан-38, Ан-74, Ил-96-300 и Ми-26. На вертолетах система особенно важна, потому что обледенение может быстро повлиять на воздухозаборники, лопасти, силовую установку и управляемость. На самолетах задача та же — вовремя определить начало обледенения и передать сигнал в систему предупреждения или управления. Конкретная установка зависит от модификации воздушного судна, состава ПОС и схемы бортового оборудования.

Команды СО-121ВМ и задержка после исчезновения льда

После обнаружения льда СО-121ВМ формирует команды, которые используются в бортовых системах. В логике работы предусмотрена задержка после исчезновения льда, чтобы система не отключала сигнал мгновенно при кратковременном изменении условий. В реальном полете обледенение может быть неравномерным: лед появляется, частично срывается, подтаивает или снова нарастает. Поэтому стабильность выходного сигнала важна не меньше, чем сама чувствительность датчика. Исправность системы зависит от состояния ДСЛ-40Т, ПЭ-11М, обогрева, проводки и правильности установки датчика.

Идентификация и поставка системы СО-121ВМ

При заказе нужно уточнять, требуется полный комплект СО-121ВМ или отдельные элементы: датчик ДСЛ-40Т, преобразователь ПЭ-11М, рама РМ-5. Эти позиции могут поставляться как вместе, так и отдельно, если это указано в заявке. Также важно сверять написание обозначения: СО-121ВМ в кириллице и SO-121VM в латинице часто используются для одного и того же типа системы. Перед установкой изделие проверяется по каталогу деталей, схеме подключения, документации на ПОС и паспортам конкретных агрегатов.

Тип изделия: Авиационная система сигнализации / обнаружения обледенения
Обозначение: СО-121ВМ / SO-121VM
Функция: Обнаружение условий обледенения и формирование предупреждающих и управляющих сигналов
Применение / Где используется: Противообледенительные системы, системы сигнализации экипажу, системы регистрации полетной информации
Система / Место установки: Внешняя зона фюзеляжа для датчика и внутренняя зона установки электронного блока
Состав системы: Датчик обледенения ДСЛ-40Т, электронный преобразователь ПЭ-11М, монтажная рама РМ-5
Принцип обнаружения: Изменение резонансной частоты мембранного датчика при нарастании льда
Чувствительность: Толщина льда до 0,5 мм
Количество комплектов на ВС: 1 или 2 в зависимости от комплектации воздушного судна
Установка датчика: Снаружи фюзеляжа, в районе кабины экипажа слева / справа в зависимости от типа ВС
Установка электронного блока: Внутри ВС на раме РМ-5
Выходные сигналы: Предупреждающие сигналы и управляющие команды
Формируемые команды: ПОС, БАР, Обледенение, Обогрев
Рабочее напряжение: 27 ±3 В постоянного тока
Потребляемый ток системы: Не более 15 А
Напряжение командного выхода: 27 ±3 В постоянного тока
Задержка снятия команды после исчезновения льда: 140 ±40 с
Совместимые ВС / Оборудование: Ми-8, Ка-32, Ан-38, Ан-74, Ил-96-300, Ми-26 в зависимости от комплектации
Масса: Один комплект — не более 3,4 кг; два комплекта — не более 6,6 кг
Средняя наработка на отказ: Не менее 7000 ч
Техническая документация: Документация СО-121ВМ, паспорт изделия, эксплуатационная документация ВС при наличии
