Рама РМ-5 для установки электронных блоков

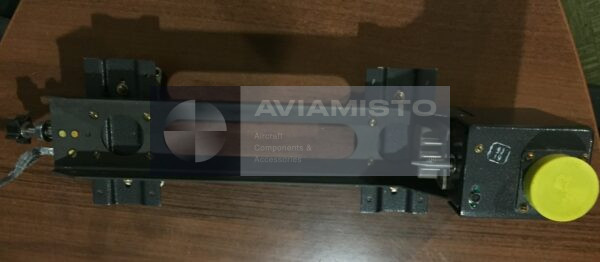

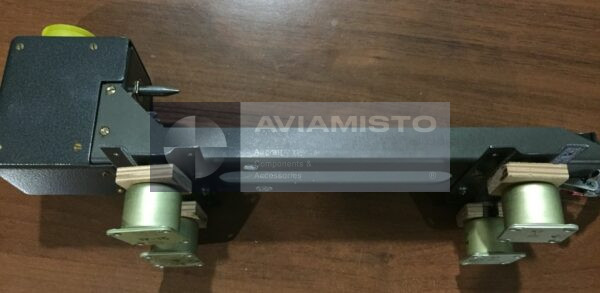

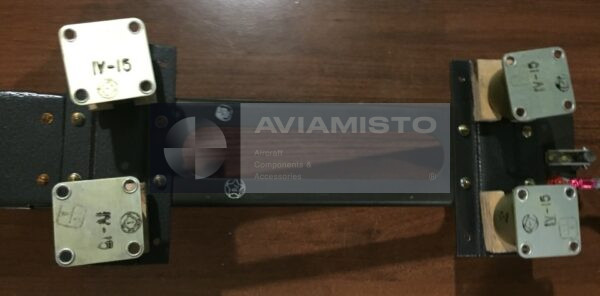

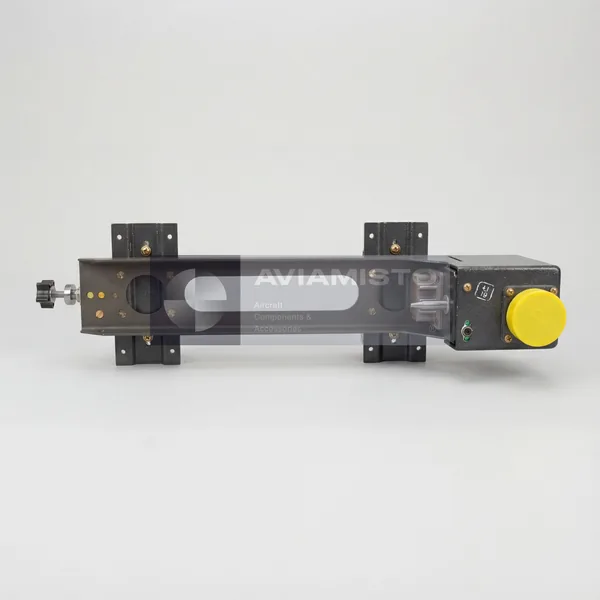

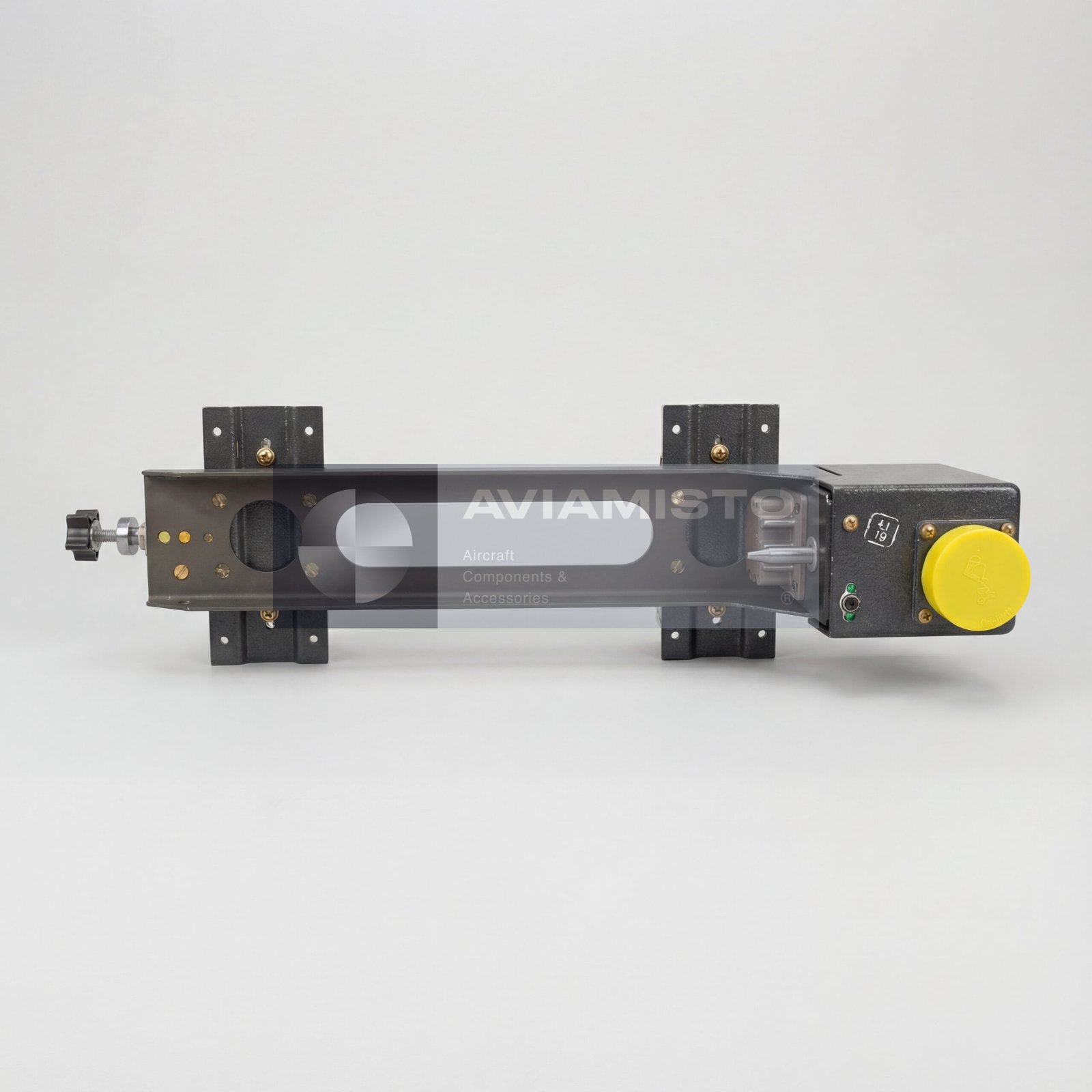

РМ-5 — авиационная монтажная рама, на которую устанавливаются электронные блоки внутри воздушного судна. В системе СО-121ВМ она используется как основание для электронного преобразователя ПЭ-11М. Сама рама не обрабатывает сигнал и не выдает команды. Ее задача проще, но не менее важная: жестко удерживать блок на своем месте, сохранять правильное положение агрегата и не давать ему смещаться от вибраций, нагрузок и обычных условий эксплуатации.
Зачем нужна РМ-5 в системе СО-121ВМ
В авиационной аппаратуре даже небольшой люфт блока может со временем привести к неисправности. Вибрация расшатывает крепление, нагружает разъемы, тянет жгуты и может давать плавающий контакт. Рама РМ-5 снижает этот риск: она задает нормальное положение преобразователя и удерживает его в штатной точке крепления. Для СО-121ВМ это важно, потому что ПЭ-11М должен стабильно работать с датчиком ДСЛ-40Т и бортовыми цепями команд.
РМ-5 с преобразователем ПЭ-11М
Чаще всего РМ-5 упоминается вместе с преобразователем ПЭ-11М. Датчик ДСЛ-40Т стоит снаружи фюзеляжа и воспринимает обледенение, а ПЭ-11М размещается внутри воздушного судна на раме РМ-5. Такое разделение удобно для эксплуатации: чувствительный датчик работает в потоке, а электронный блок находится в защищенной зоне. При замене или проверке преобразователя рама дает понятное посадочное место и исключает произвольную установку блока “как получится”.
Место установки рамы РМ-5
РМ-5 устанавливается внутри самолета или вертолета, обычно в отсеке оборудования или другой зоне, указанной в документации. Конкретное место зависит от типа воздушного судна и схемы размещения системы СО-121ВМ. При установке важны не только крепежные точки самой рамы. Нужно также смотреть доступ к разъему, подход жгута, отсутствие натяжения проводов и нормальный зазор вокруг установленного блока. Если рама стоит неправильно, проблема может проявляться не сразу, а уже в виде перебоев по электрической части.
Проверка состояния РМ-5 при обслуживании
РМ-5 — механическая деталь, но проверять ее все равно нужно внимательно. При обслуживании смотрят, нет ли деформации, трещин, коррозии, разбитых отверстий, ослабленного крепежа или следов неправильной установки. Если рама погнута или изношена, преобразователь может встать с перекосом, а разъем будет работать с нагрузкой. В итоге неисправность может выглядеть как отказ ПЭ-11М, хотя причина будет в креплении, посадке блока или состоянии жгута. Поэтому РМ-5 лучше проверять вместе с преобразователем и подключением.
Идентификация и поставка РМ-5
При заказе нужно указывать полное обозначение РМ-5 / RM-5 и заранее уточнять, что именно требуется: только монтажная рама или комплект системы СО-121ВМ с ПЭ-11М и ДСЛ-40Т. В поставках рама может идти отдельной позицией, без электронного блока и датчика. Перед установкой ее сверяют с каталогом деталей, схемой размещения оборудования и документацией на конкретное воздушное судно. Также важно проверить состояние рамы после хранения: крепежные места, геометрию, покрытие и пригодность к установке.
