ПТС-800БМ
Статический инвертор
Описание
Авиационный статический преобразователь ПТС-800БМ
ПТС-800БМ — авиационный трехфазный статический преобразователь, применяемый в бортовых системах электроснабжения. Он преобразует 27 В постоянного тока из сети воздушного судна в трехфазный переменный ток авиационной частоты. В отличие от электромашинных преобразователей, в нем нет двигатель-генераторной части. Преобразование выполняют электронные силовые модули, а внутри также находятся цепи регулирования и защиты. В установке на борту ПТС-800БМ входит в линию питания потребителей переменного тока.
Полное описаниеСвернуть описание
Преобразование питания через ПТС-800БМ
В работе ПТС-800БМ получает постоянное напряжение от бортовой сети и формирует стабилизированный трехфазный выход. Внутренняя схема включает инверторные узлы и каскад формирования трехфазного напряжения. Система управления поддерживает параметры выходного тока и отключает или защищает агрегат при нештатных электрических режимах. При поиске неисправности важно проверять не только сам преобразователь. Причина может быть во входной линии, подключенной нагрузке, цепях управления или охлаждении.
ПТС-800БМ в бортовой сети переменного тока
Преобразователь используется там, где бортовой аппаратуре требуется трехфазное питание 400 Гц, а источником является сеть постоянного тока. К таким потребителям относятся блоки авионики, навигационное оборудование, приборные системы и другие электрические устройства на борту. ПТС-800БМ применяется на вертолетах Ми-8 / Ми-17 / Ми-171 / Ми-172, а также на самолетах Ан-148, Ту-204, Ту-214 и других типах ВС. Конкретная установка зависит от модификации, комплекта оборудования и схемы электроснабжения.
Конструкция преобразователя ПТС-800БМ

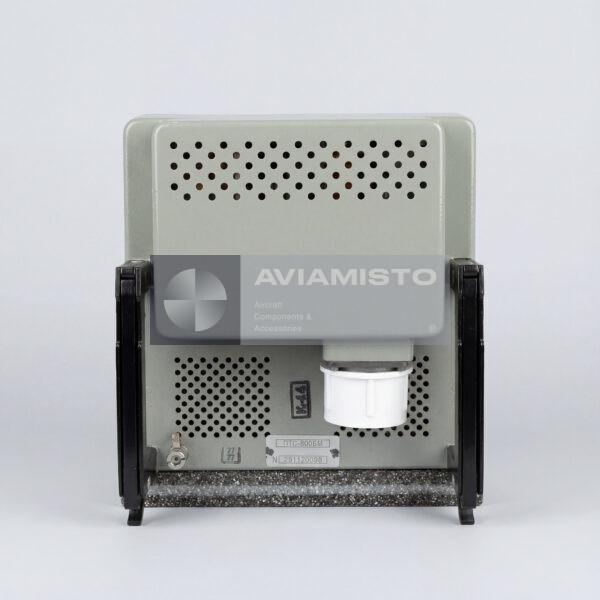

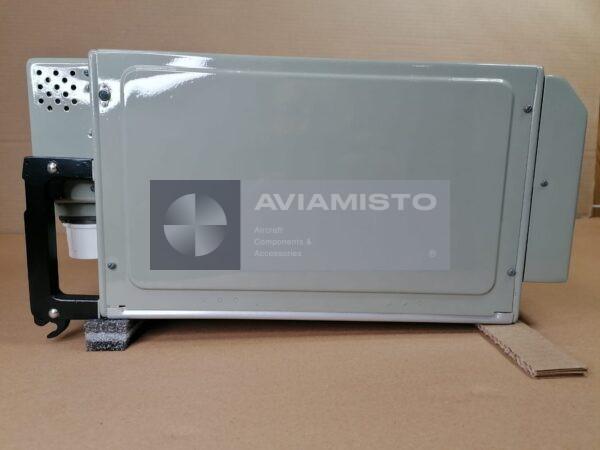

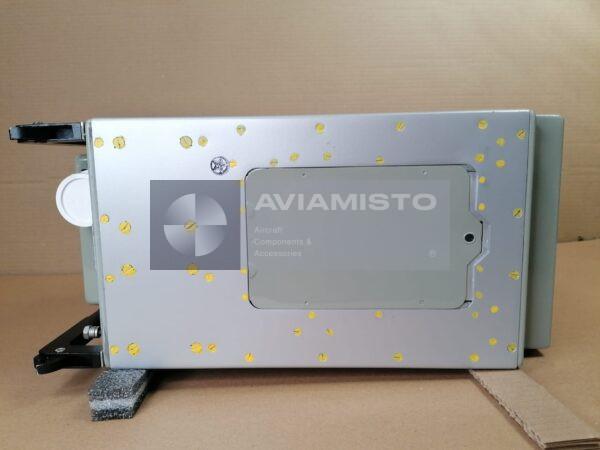

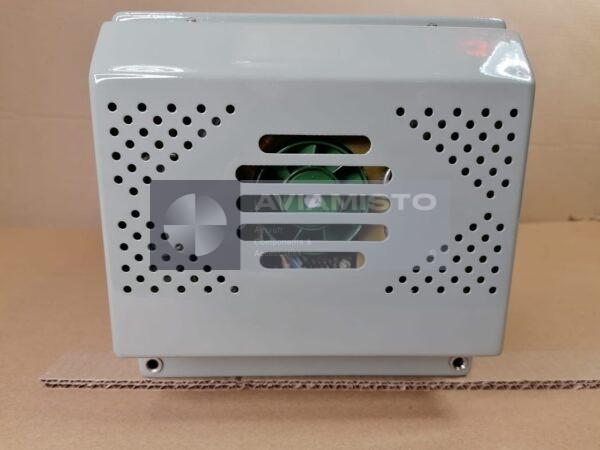

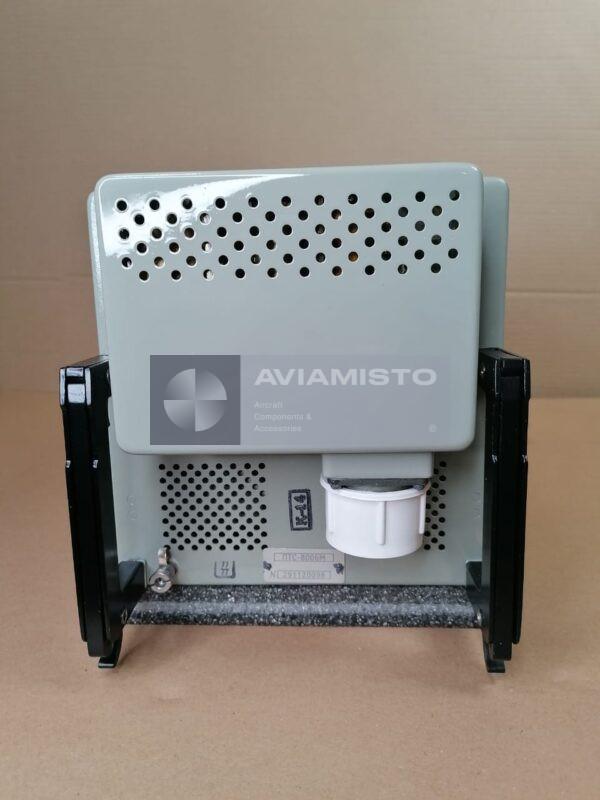

ПТС-800БМ выполнен в прямоугольном корпусе. Внутри размещены силовые электронные модули, платы управления и защиты, входные и выходные фильтры, а также вентилятор охлаждения. Вентилятор работает как часть системы теплового режима и включается при достижении заданной температуры внутри агрегата. Для установки на воздушное судно преобразователь может монтироваться в специальной амортизационной раме. Такая рама снижает вибрационные и механические нагрузки, что особенно важно для вертолетных установок и отсеков с высоким уровнем вибрации.
Идентификация и заказ ПТС-800БМ
Перед заказом маркировку преобразователя нужно сверить с каталогом деталей, руководством по системе электроснабжения или перечнем оборудования воздушного судна. Также стоит уточнить, нужен агрегат с амортизационной рамой или без нее, потому что масса и посадочные условия отличаются. Для точного подбора лучше указать тип ВС, маркировку установленного преобразователя, требуемую мощность, параметры сети и приложить фото шильдика. Изделие также известно под обозначениями ПТС-800БМ и PTS-800BM.
ПТС-800БМ: идентификация и назначение
ПТС-800БМ относится к типу «Статический инвертор» и преобразует постоянный ток бортовой сети в переменный ток требуемых параметров без вращающейся электромашины. При подборе сверяют полное обозначение, серию, исполнение, маркировку и документацию. Схожий индекс, корпус или одинаковый разъём не подтверждают одинаковые режимы.
Исторически категория объединяет несколько типов преобразующих устройств. ПТ, ПО и ПТС связаны с преобразованием электроэнергии, а ПМИ, ПМТ и ПММ являются манометрическими вакуумными преобразователями. Поэтому каждая карточка описывает фактическую функцию изделия, а не общее название раздела.
Функция и рабочий контур
Изделие преобразует постоянный ток бортовой сети в переменный ток требуемых параметров без вращающейся электромашины. Конкретные входные и выходные параметры определяются исполнением. Для преобразователя питания проверяют напряжение, род тока, частоту, фазность, мощность, разъёмы и охлаждение. Для вакуумного датчика сверяют метод измерения, диапазон давлений, рабочий режим, тип вакуумного соединения и совместимый измеритель.
Числовые данные из исходной карточки сохраняются в блоке «Технические данные». Их следует сопоставить с паспортом конкретного экземпляра. Тип воздушного судна или системы не добавляется по аналогии, если нет надёжного источника.
Подбор и проверка совместимости
Перед заменой сравнивают основное и альтернативные обозначения, серию, входные и выходные параметры, габариты, массу, разъёмы, крепление, охлаждение и условия эксплуатации — только когда эти данные документированы. Для датчика давления дополнительно сверяют постоянную преобразования, ток эмиссии или сопротивление нагревателя по паспорту.
Родственные изделия одной серии могут иметь другое напряжение, частоту, мощность, диапазон давлений, монтажный интерфейс или назначение. Поэтому ссылки на них являются навигационными, а не доказательством взаимозаменяемости. Общий технический контекст доступен в справочном материале Статический инвертор.
Входной контроль и установка
Проверяют маркировку и сопроводительные документы, корпус, разъёмы, клеммы, штуцеры, крепления, пломбы и следы перегрева или коррозии. Стендовую проверку выполняют по документации именного этого исполнения. После монтажа проводят предусмотренную функциональную проверку. Внешняя целостность сама по себе не подтверждает работоспособность.
Связанные позиции каталога
Функционально близкие изделия: ПТС-800АМ, ПТС-1600, ПТС-500С, ПТС-250АМ. Они подобраны по типу и семейству для навигации и не означают взаимозаменяемость. Другие позиции представлены в категории «Преобразователи».
Данные для запроса
В запросе на ПТС-800БМ укажите точное обозначение, количество, требуемое состояние, фото маркировки, комплектность и перечень необходимых документов. При наличии сообщите обозначение заменяемого изделия и аппаратуры. Цена, фактическое наличие, срок поставки и состояние конкретного экземпляра подтверждаются отдельно.
Технические характеристики
Тип изделия: Статический инвертор
Основное обозначение: ПТС-800БМ
Альтернативные обозначения: ПТС-800БМ; ПТС 800БМ; PTS-800BM
Назначение: преобразует постоянный ток бортовой сети в переменный ток требуемых параметров без вращающейся электромашины
Подбор: По точному обозначению, исполнению, маркировке и документации конкретной аппаратуры
Применяемость: Только по паспорту, каталогу деталей или утверждённой документации установки
Взаимозаменяемость: Не подтверждается только сходным обозначением, корпусом, разъёмом или внешним видом
Проверка: Сверить входные и выходные параметры, разъёмы или штуцер, крепление и требуемый режим
Данные для запроса: Обозначение, количество, состояние, фото маркировки, комплектность и требуемые документы
Документация: Паспорт изделия и утверждённая эксплуатационная либо ремонтная документация
Категория: Преобразователи
Все характеристикиСвернуть характеристики
Сохранённые технические данные:
Тип изделия: Статический инверторОсновное обозначение: ПТС-800БМАльтернативные обозначения: ПТС-800БМ; ПТС 800БМ; PTS-800BMНазначение: преобразует постоянный ток бортовой сети в переменный ток требуемых параметров без вращающейся электромашиныПодбор: По точному обозначению, исполнению, маркировке и документации конкретной аппаратурыПрименяемость: Только по паспорту, каталогу деталей или утверждённой документации установкиВзаимозаменяемость: Не подтверждается только сходным обозначением, корпусом, разъёмом или внешним видомПроверка: Сверить входные и выходные параметры, разъёмы или штуцер, крепление и требуемый режимДанные для запроса: Обозначение, количество, состояние, фото маркировки, комплектность и требуемые документыДокументация: Паспорт изделия и утверждённая эксплуатационная либо ремонтная документацияКатегория: ПреобразователиСохранённые технические данные:Тип изделия: Авиационный трехфазный статический преобразовательФункция: Преобразование 27 В постоянного тока в трехфазный переменный ток 400 ГцПрименение / Где используется: Бортовые системы электроснабжения воздушных судовСистема / Место установки: Система питания переменного тока / отсек электрооборудованияСовместимые ВС / техника: Ми-8, Ми-17, Ми-171, Ми-172, Ан-148, Ту-204, Ту-214 и другие ВС с потребителями трехфазного тока 400 ГцВходное напряжение: 27 В постоянного токаВыходное напряжение: 200/115 В переменного токаКоличество выходных фаз: 3Частота выходного тока: 400 ГцНоминальная мощность: 800 ВАКоэффициент мощности нагрузки: 0.8КПД: Не менее 0.7Режим работы: ПродолжительныйОхлаждение: Принудительное воздушное охлаждение встроенным вентиляторомТемпература включения вентилятора: 94…98 °CМасса с амортизационной рамой: 15 кгМасса без рамы: 14 кгГабаритные размеры: 418 × 200 × 260 ммКонструкция: Корпус с силовыми модулями, платами управления и защиты, фильтрами и вентилятором охлажденияДокументация: Техническая и эксплуатационная документация доступна
