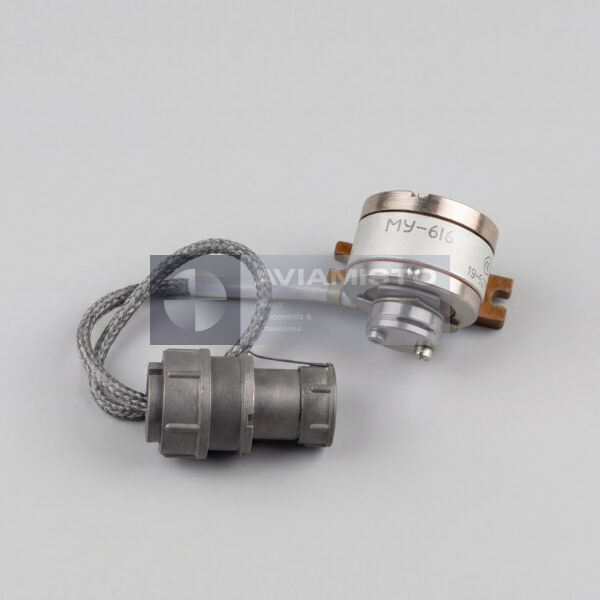

МУ-616

Паспортные параметры датчика

Паспорт МУ-616 подтверждает рабочий угол ±30±2° и полный угол перемещения движка ±60±2°. Погрешность измерения в нормальных условиях составляет не более ±1,5% от всего рабочего диапазона, а нелинейность градуировочной характеристики — не более ±2%. Напряжение питания составляет 6±0,5 В постоянного тока. Сопротивление каждого потенциометра указано как 700±200 Ом. Момент трогания оси находится в пределах 70–150 гс·см, масса изделия — 0,15±0,01 кг.

Рабочий температурный диапазон составляет от −60 до +150 °C. Датчик работоспособен при +150 °C длительно и при +200 °C кратковременно, в течение 10 минут. Паспорт также подтверждает виброустойчивость в диапазоне частот 5–300 Гц при амплитуде перемещения не более 1 мм и виброперегрузке до 5 g. В перечне драгоценных материалов указаны золото 0,308 г, серебро 0,130 г и палладий 0,978 г.

Эти значения следует рассматривать как единый комплект идентификационных признаков базового МУ-616. Совпадение корпуса или рабочего угла с другим датчиком семейства не подтверждает одинаковое электрическое исполнение. Для входного контроля полезно сопоставить напряжение 6 В, сопротивление обоих потенциометров, температурный предел, массу, состояние кабеля и маркировку на корпусе с паспортом конкретной единицы. При расхождении любого из параметров изделие нельзя назначать на установку только по фотографии.

Принцип действия и контроль двух каналов

При повороте оси контакты двух потенциометров перемещаются по резистивным дорожкам и формируют сигналы, соответствующие текущему угловому положению. Два канала позволяют сопряжённой системе получать параллельные значения и выявлять несогласованность. Перед установкой проверяют плавность перемещения, отсутствие заедания и чрезмерного люфта, равномерность сигналов обоих каналов, сопротивление, кабельную оплётку, штепсельный разъём, пломбы и крепёж.

Механическая настройка должна учитывать нейтральное положение, рабочий диапазон и допустимый полный ход. Внешнее сходство МУ-616 с исполнением «серия 1» не доказывает одинаковое питание, сопротивление потенциометров или взаимозаменяемость. Для замены требуется сверка полного обозначения, паспорта, технических условий и схемы подключения.

Перед монтажом также проверяют, что приводимый механизм не выводит движок за пределы полного угла ±60±2°, а рабочий сектор соответствует паспортным ±30±2°. Кабель не должен создавать дополнительный момент на оси или касаться подвижных элементов. После установки оба канала контролируют во всём рабочем диапазоне и сравнивают с требованиями бортовой схемы. Такие проверки относятся к монтажу и техническому обслуживанию; они не означают, что датчик можно регулировать без утверждённой ремонтной документации.

Применение и монтажная проверка

Карточка относится к контрольному и вспомогательному оборудованию Ми-8/Ми-17. Сам предоставленный паспорт не перечисляет конкретные типы воздушных судов, поэтому точную применяемость МУ-616 необходимо подтверждать по каталогу деталей, схеме системы и ремонтно-технической документации конкретного борта. При заказе важно сообщить требуемое исполнение, тип разъёма, длину кабельной сборки, состояние и необходимость заводского паспорта.

Если датчик снимается с эксплуатируемой машины, для подбора полезны фотография шильдика, номер позиции в каталоге, обозначение сопряжённого блока и схема распайки. Такая информация важнее общего названия системы: одинаковые по назначению датчики могут различаться разъёмом, длиной кабеля и электрическими допусками. Поставляемое изделие следует принимать только после сопоставления этих признаков с документацией заказчика.

Фотографии и связанные позиции МУ-616

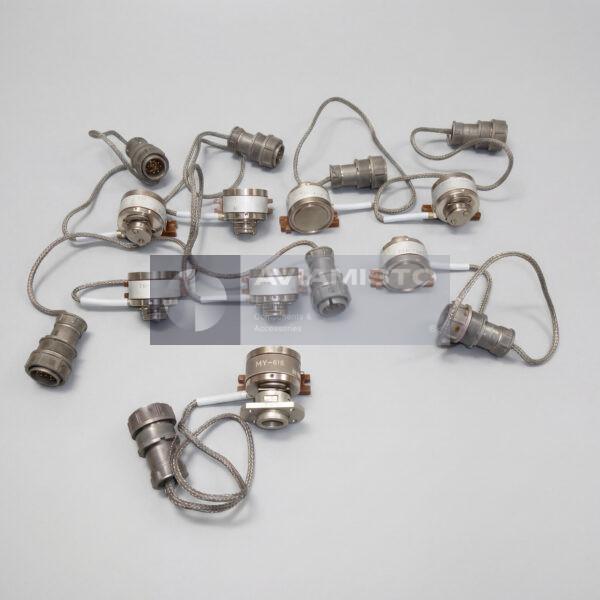

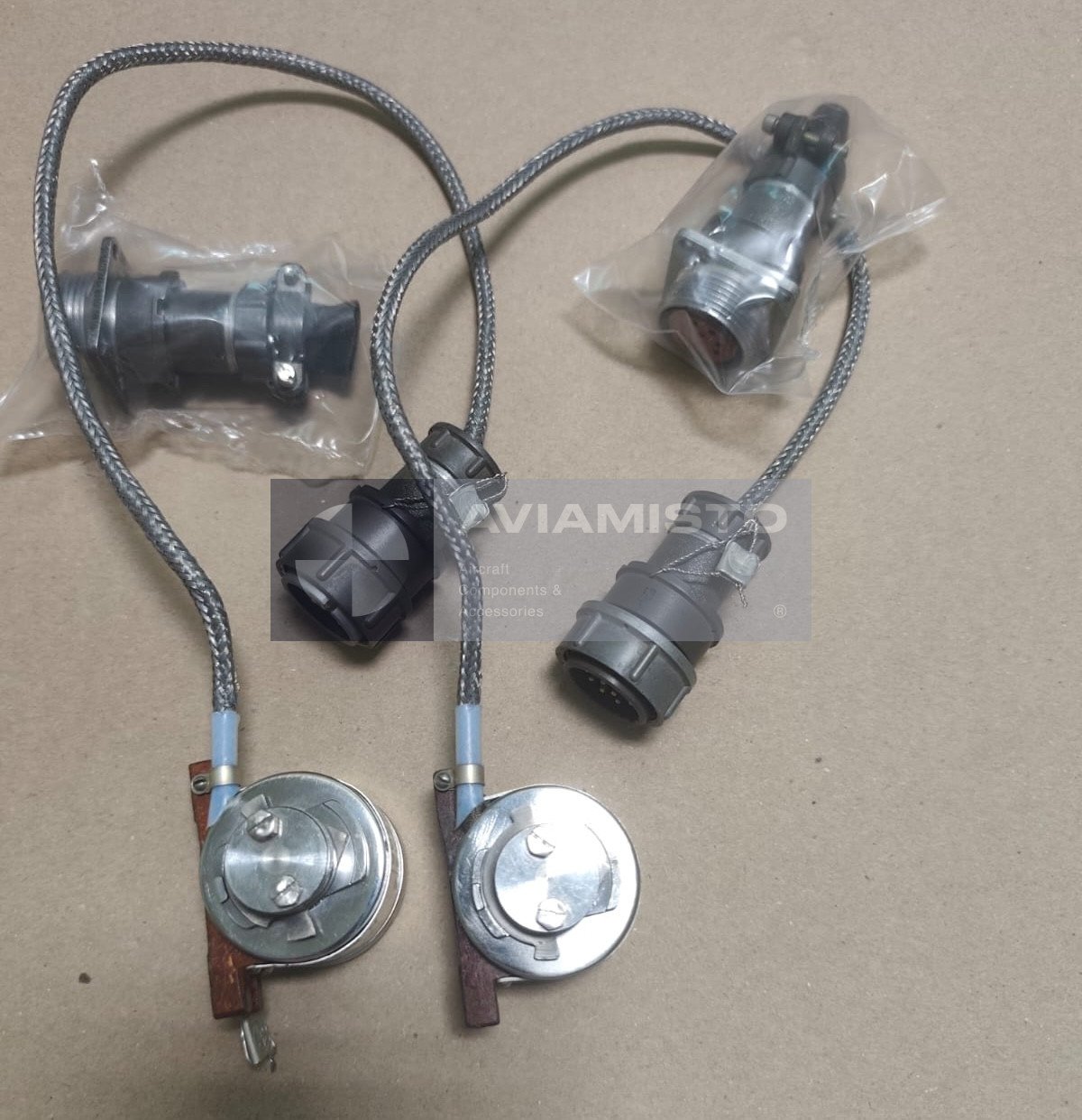

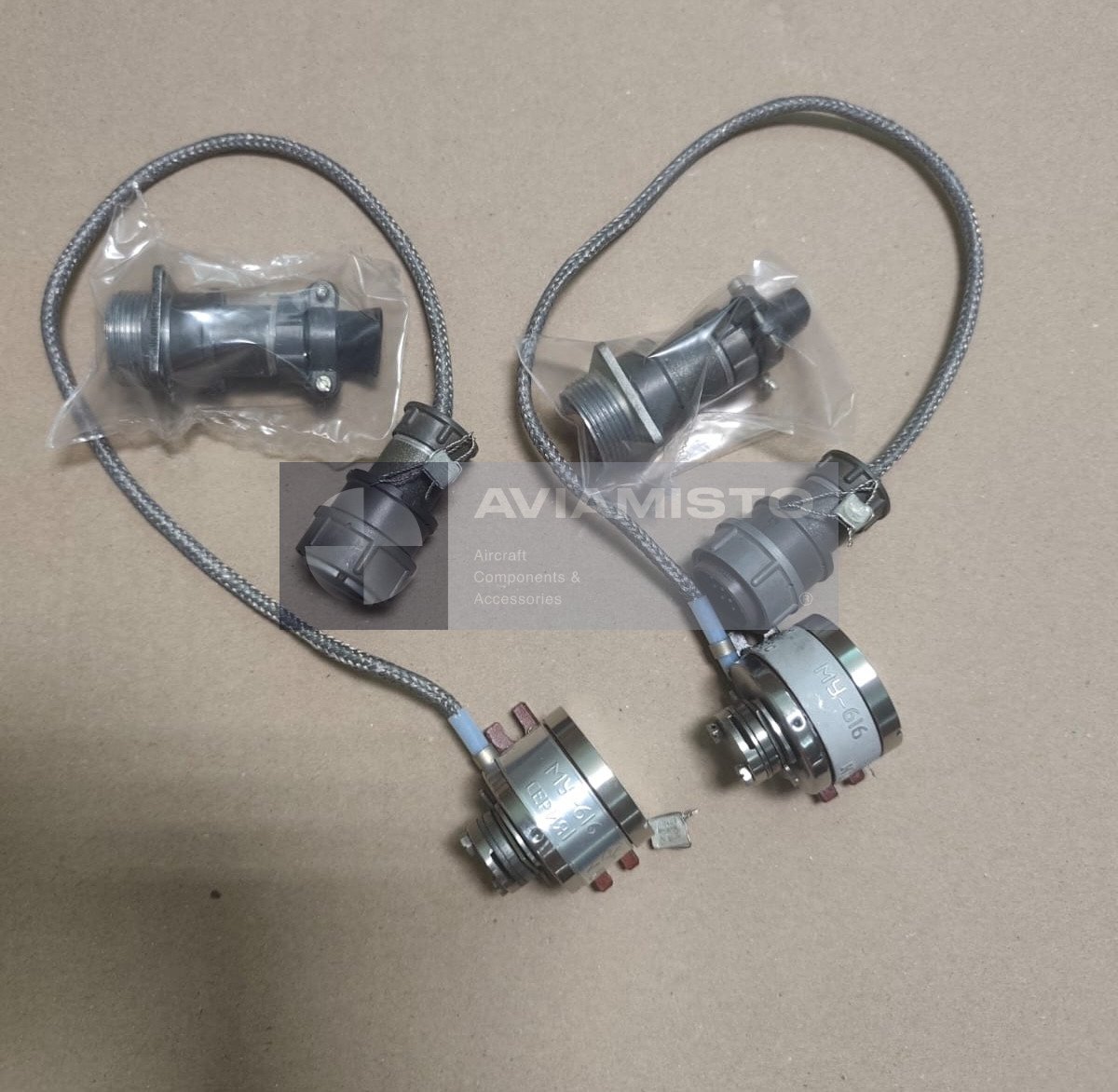

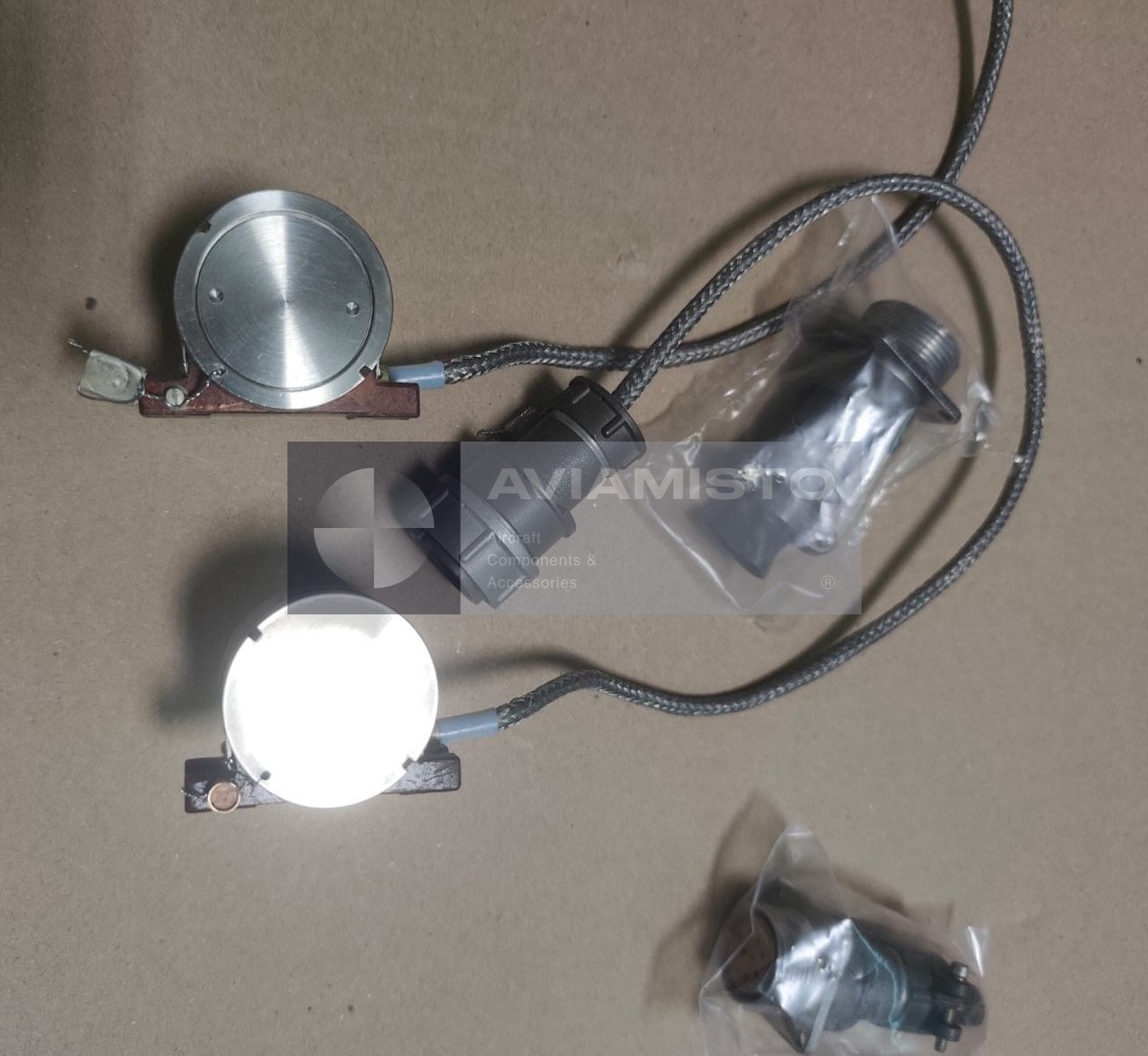

Дополнительные фотографии показывают рядом МУ-616 и МУ-616 серия 1, их кабельные сборки, разъёмы и потенциометрические узлы. Эти снимки помогают сравнить маркировку и конструктивное исполнение, но не являются доказательством взаимозаменяемости. Связанные позиции: МУ-616 серия 1, МУ-615А сер. 1, МУ-615А, МП-95 ±1.5. Каждое изделие следует выбирать по собственному обозначению и документации.
