МУ-616 серия 1

Паспортные характеристики серии 1

Предоставленный паспорт подтверждает рабочий угол ±30±2° и максимальный угол перемещения движка ±60±2°. Погрешность измерения углов в нормальных условиях составляет не более ±1,5% от полного рабочего диапазона, а нелинейность градуировочной характеристики — не более ±2% от всего рабочего диапазона измерения. Напряжение питания составляет 6±0,5 В или 12±0,5 В постоянного тока. Сопротивление каждого потенциометра указано как 700 Ом с допуском ±25%. Момент трогания оси находится в пределах 70–150 гс·см, масса изделия — 0,15±0,01 кг.

Рабочий температурный диапазон МУ-616 серия 1 составляет от −60 до +150 °C. Допускается кратковременное воздействие температуры +200 °C в течение 10 минут. Эти паспортные значения заменяют ранее использованные в карточке справочные данные семейства 5 В, −55…+85 °C и массу до 0,2 кг. В паспорте также указано содержание золота 0,309 г и серебра 0,259 г.

При сопоставлении поставляемого датчика с документацией необходимо учитывать весь набор параметров одновременно. Совпадение одного только диапазона углов или внешнего вида недостаточно: для серии 1 существенны варианты питания 6 и 12 В, допуск сопротивления каждого потенциометра, кабельная сборка и исполнение ответного разъёма. Паспортные данные относятся к конкретному исполнению МУ-616 серия 1 и позволяют отличить его от базового МУ-616, для которого в документации приведены другие электрические допуски.

Двухканальная схема и контроль сигнала

В датчике работают два потенциометрических канала. При повороте оси контакты перемещаются по резистивным дорожкам, поэтому каждый канал формирует сигнал, соответствующий текущему угловому положению. Такая конструкция позволяет сопряжённой аппаратуре получать параллельные значения и контролировать их согласованность. При входном контроле проверяют плавность поворота, отсутствие заеданий, равномерность сигнала обоих каналов, сопротивление, состояние оплётки кабеля, разъёма, пломб и монтажного основания.

Паспорт устанавливает гарантийную наработку 750 лётных часов и гарантийный ресурс 150 000 циклов перемещения движка по обмотке потенциометра при частоте не более 2 Гц. Эти показатели относятся к паспортному исполнению и не заменяют проверку фактического состояния конкретной поставляемой единицы.

Применяемость в авиационных системах

Каталожные записи связывают МУ-616 серия 1 с вертолётами Ми-8 и Ка-32, самолётом Су-30МКИ, а также с аппаратурой МСРП для Ил-76. Такое совпадение обозначения подтверждает применение изделия в нескольких авиационных комплексах, но не означает одинаковую установку, кабельное исполнение или настройку. Перед монтажом необходимо сверить паспорт, схему, каталог деталей и документацию конкретного борта.

В заявке желательно указывать не только тип воздушного судна, но и обозначение установленного регистратора или системы, номер позиции по каталогу и сведения со старого датчика. Это сокращает риск выбора внешне похожего исполнения. Если маркировка или паспорт отсутствуют, идентификацию проводят по утверждённой документации и результатам проверки электрических параметров, а не только по размерам корпуса.

Паспортные показатели ресурса относятся к исправному изделию установленного исполнения; фактическая пригодность складской единицы подтверждается документами и результатами входного контроля.

Идентификация и связанные изделия

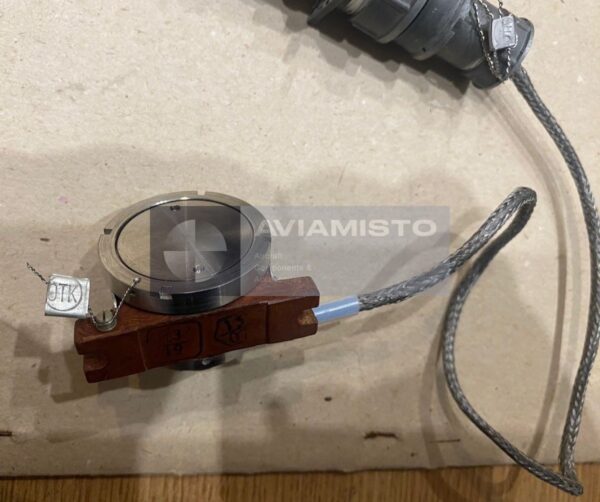

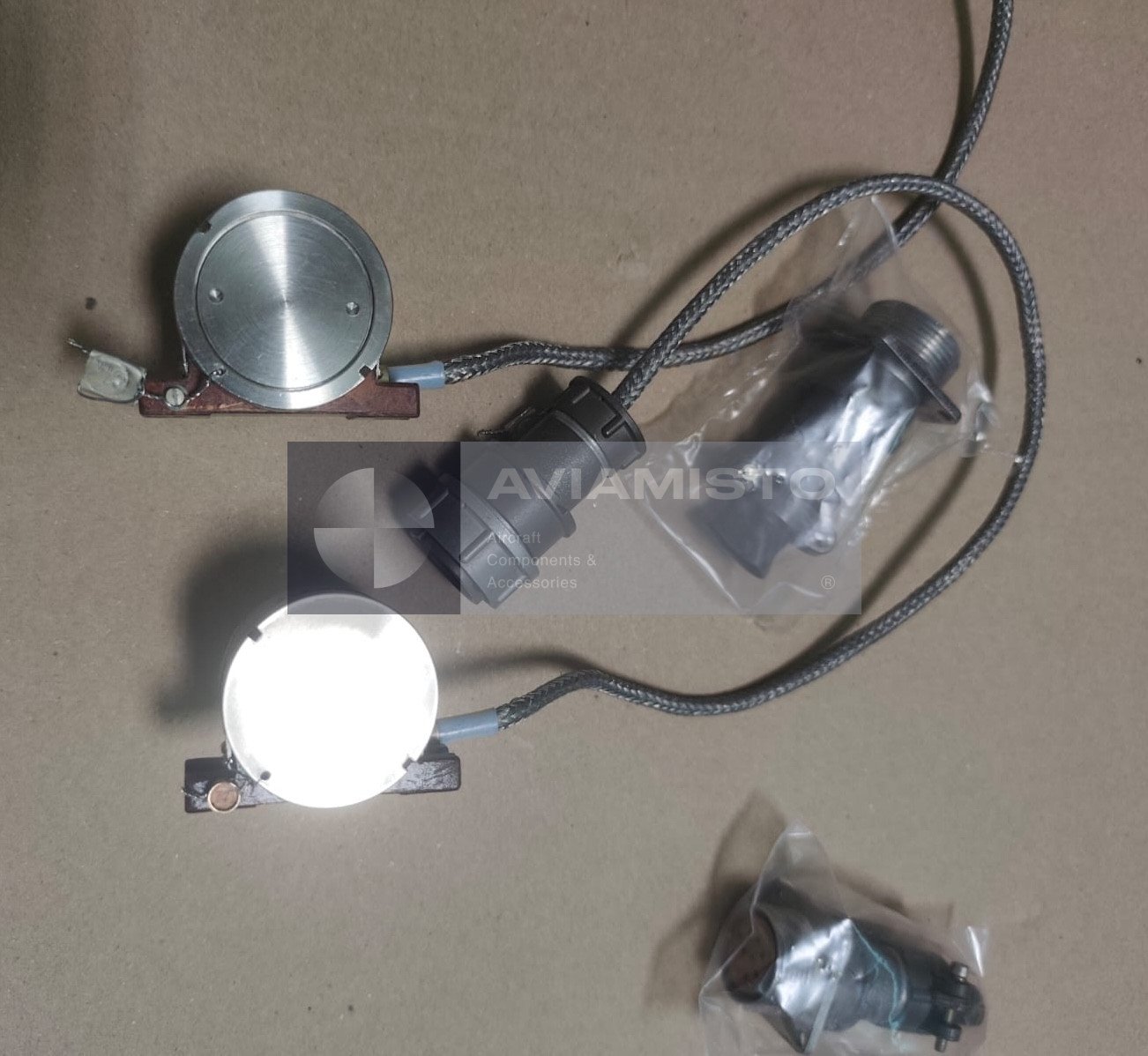

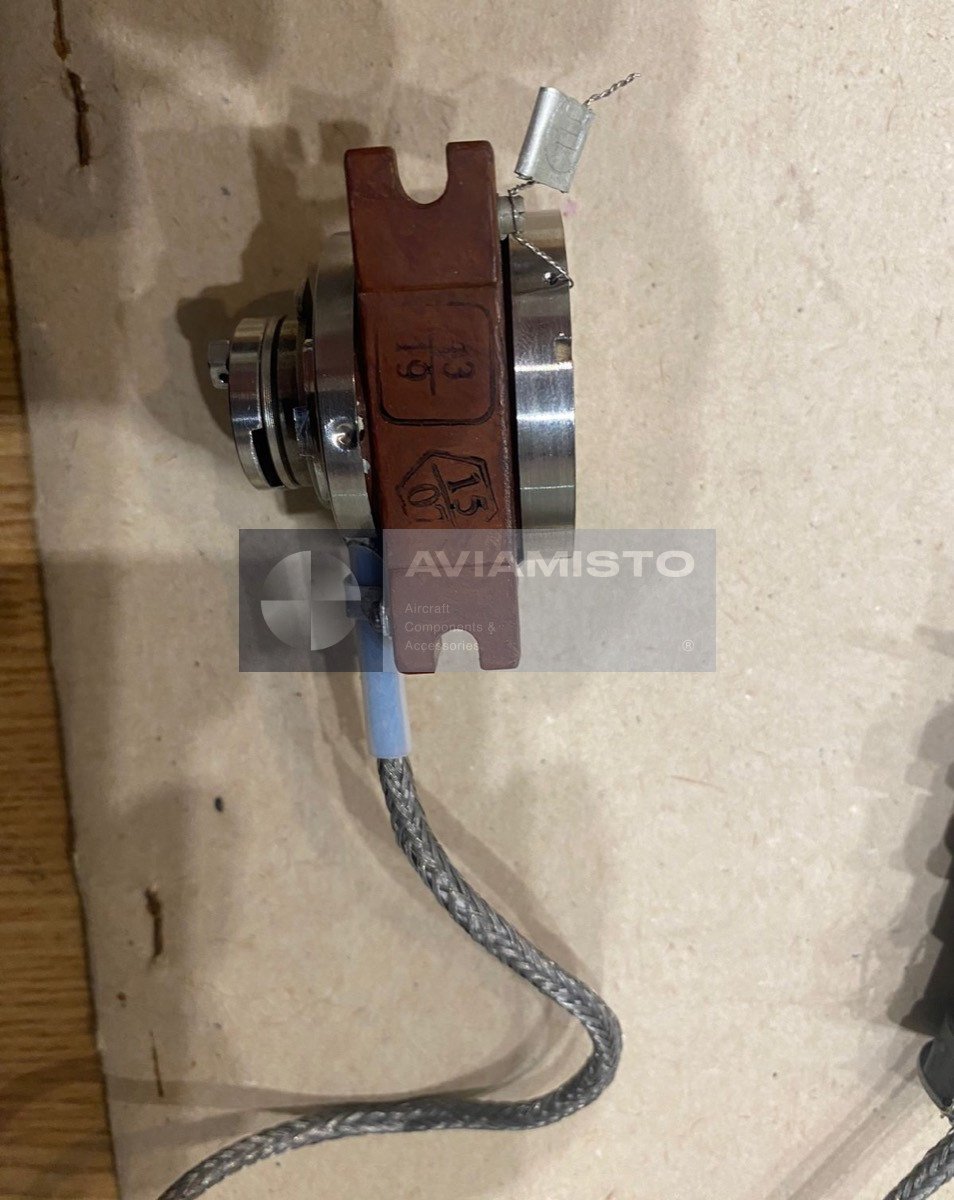

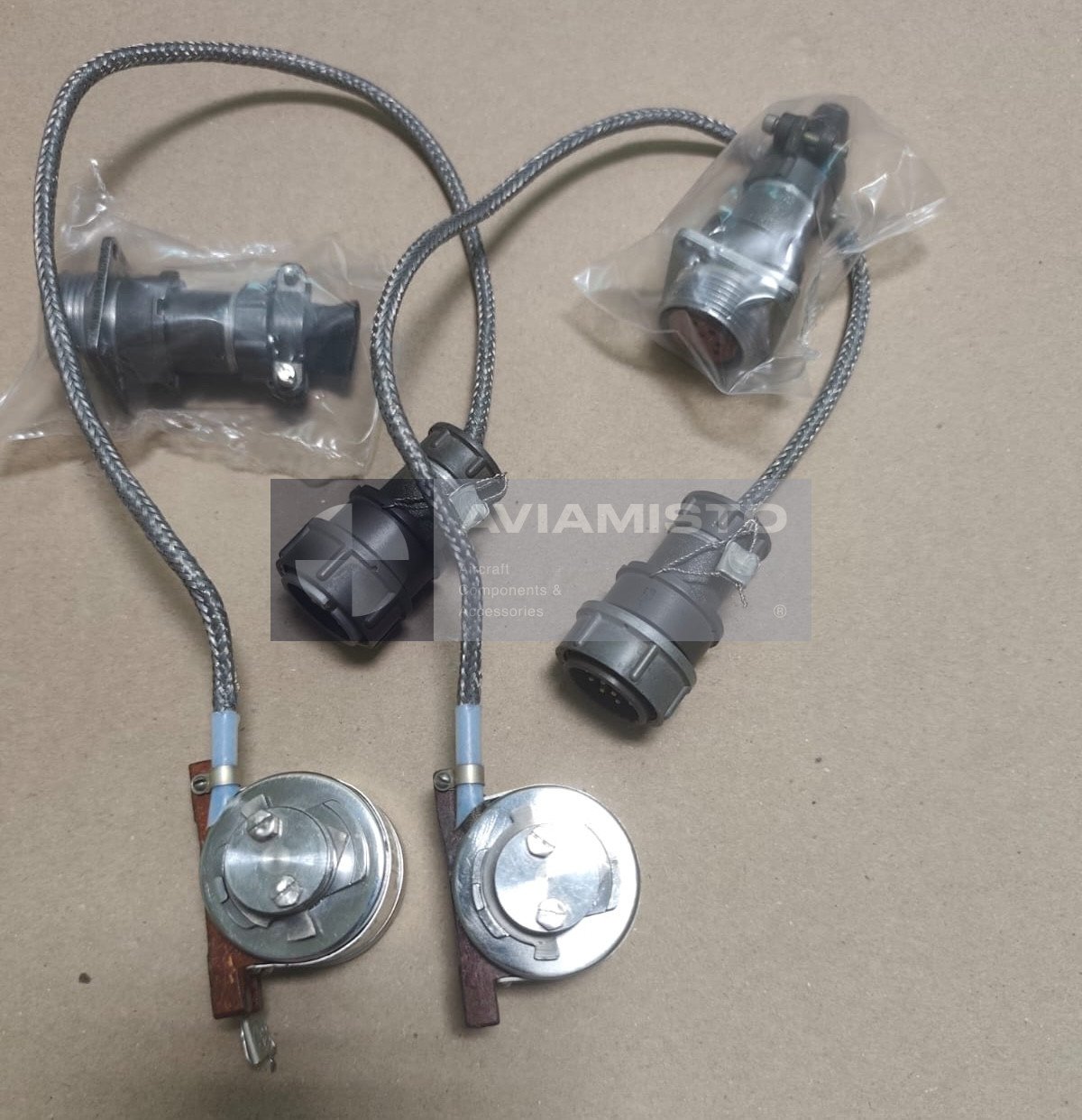

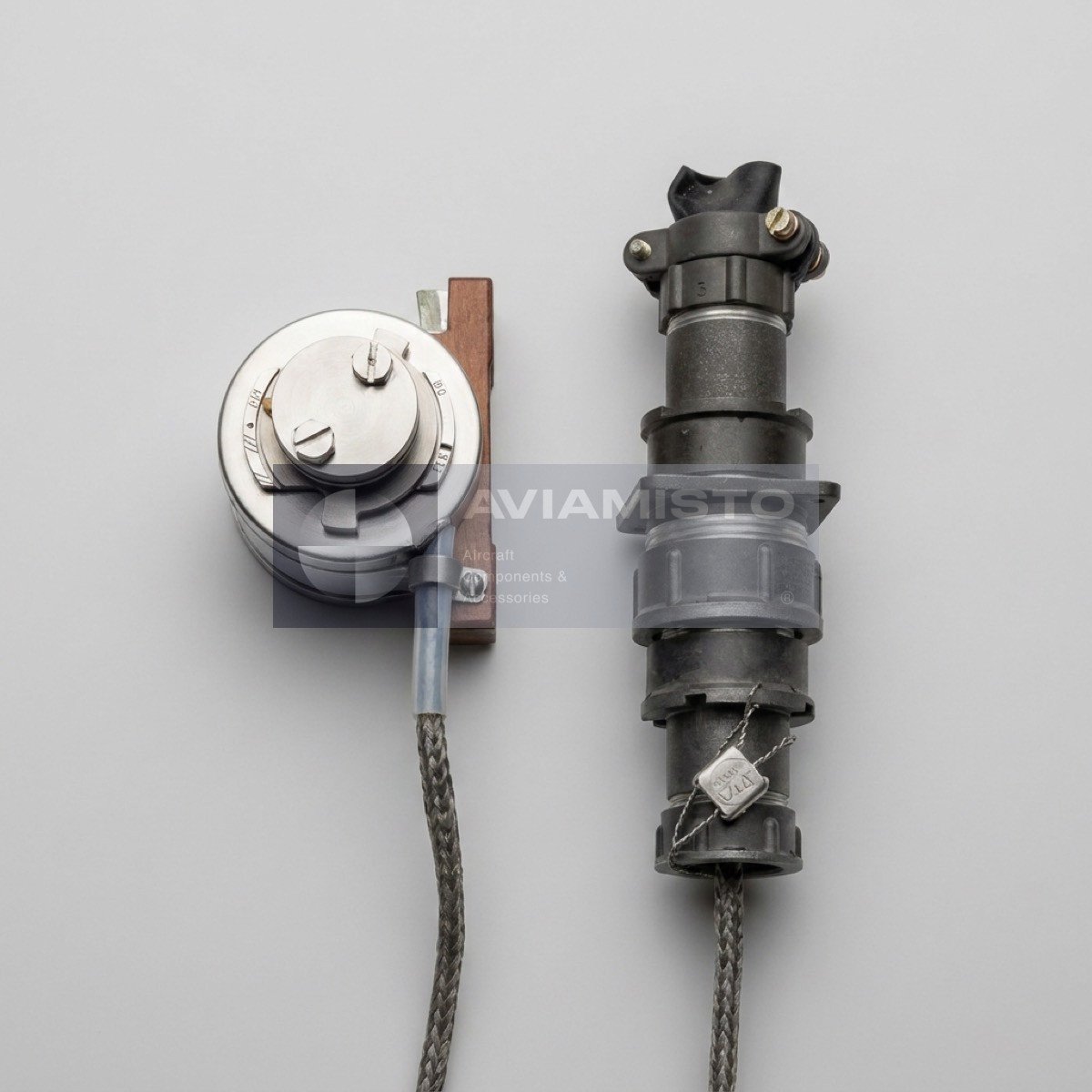

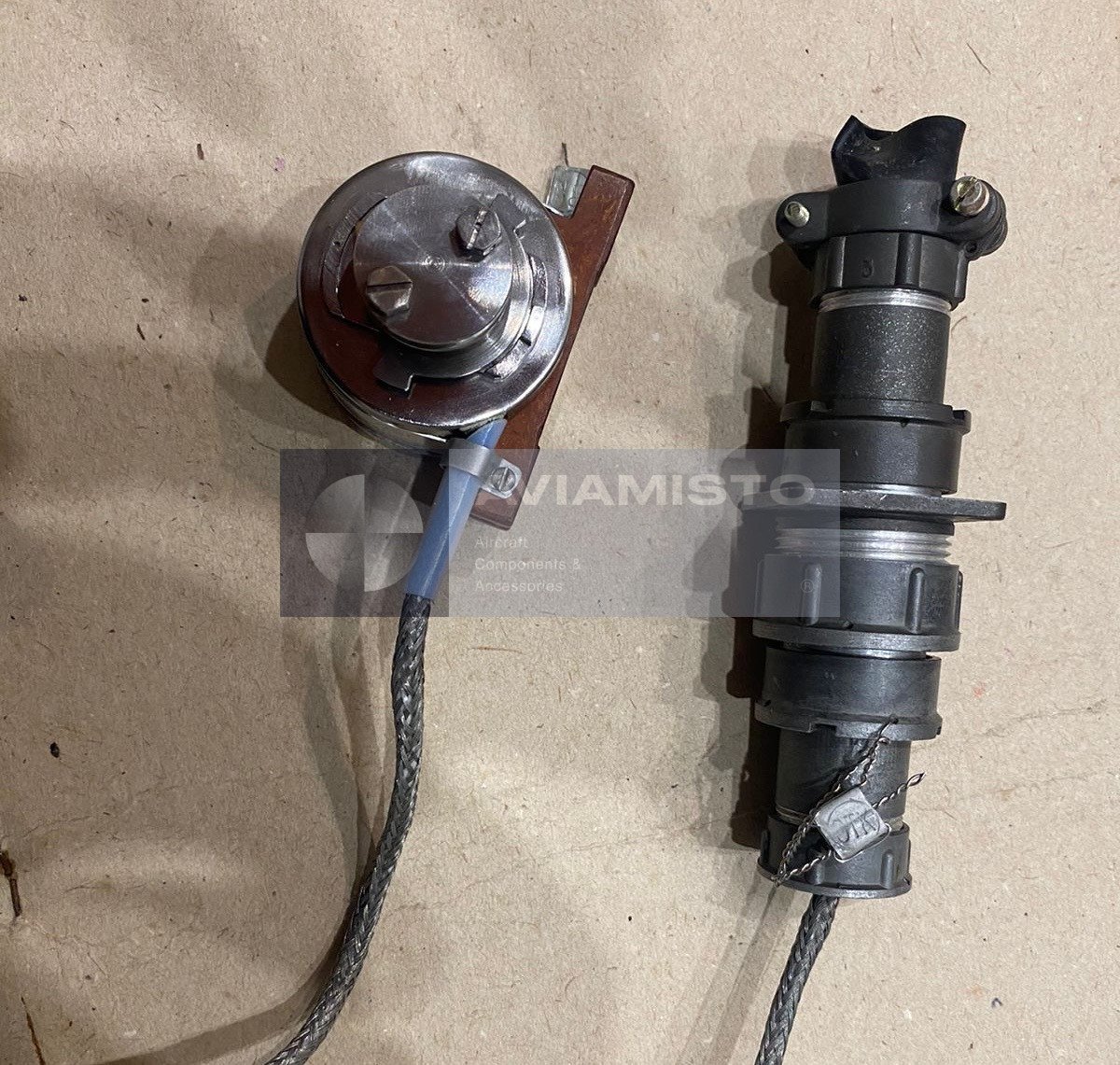

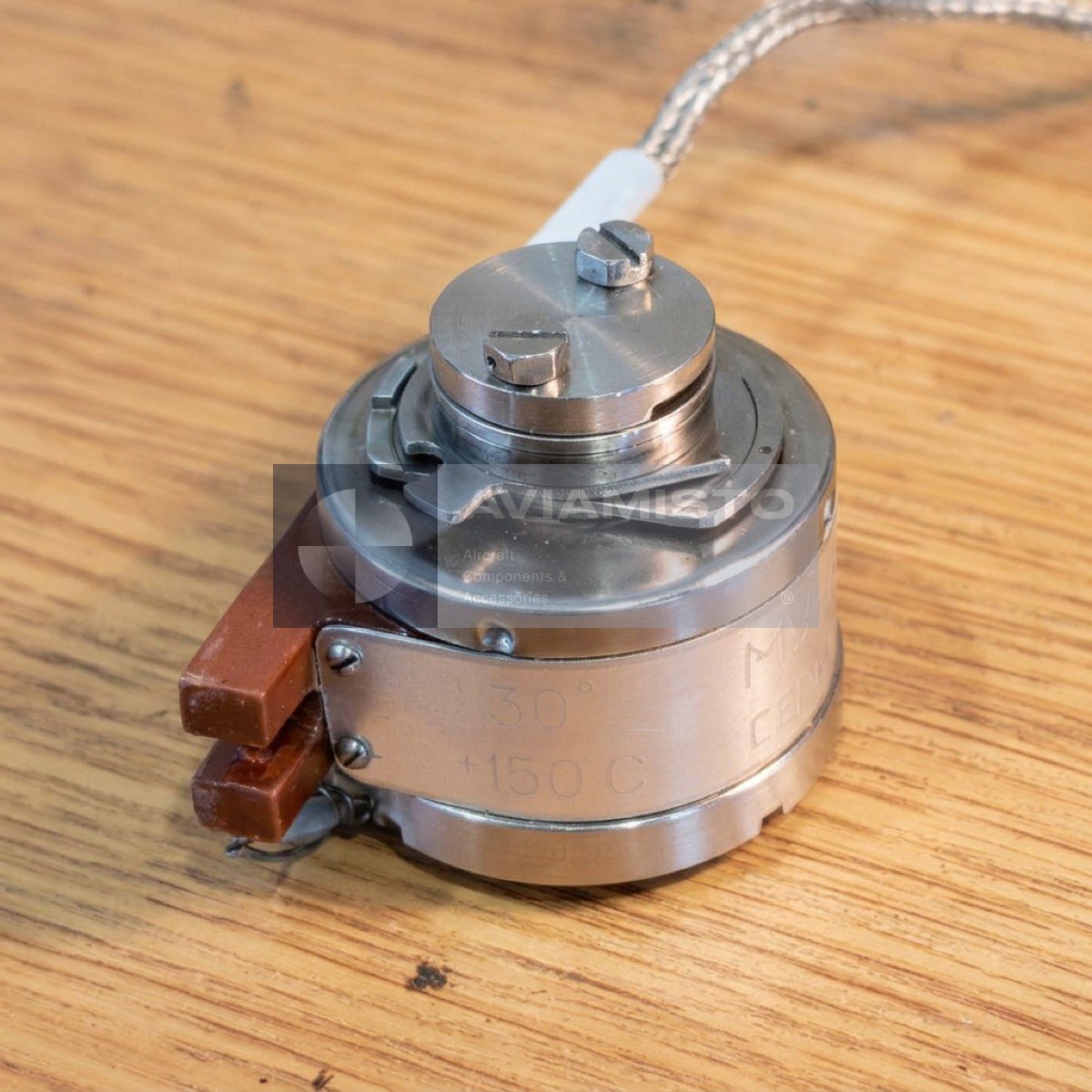

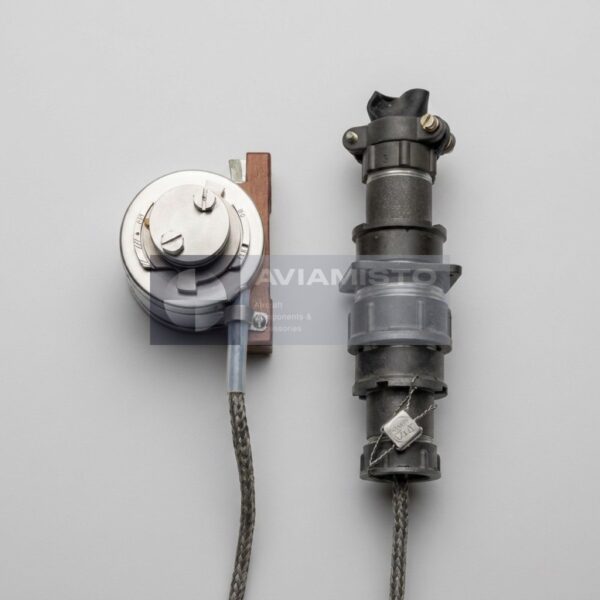

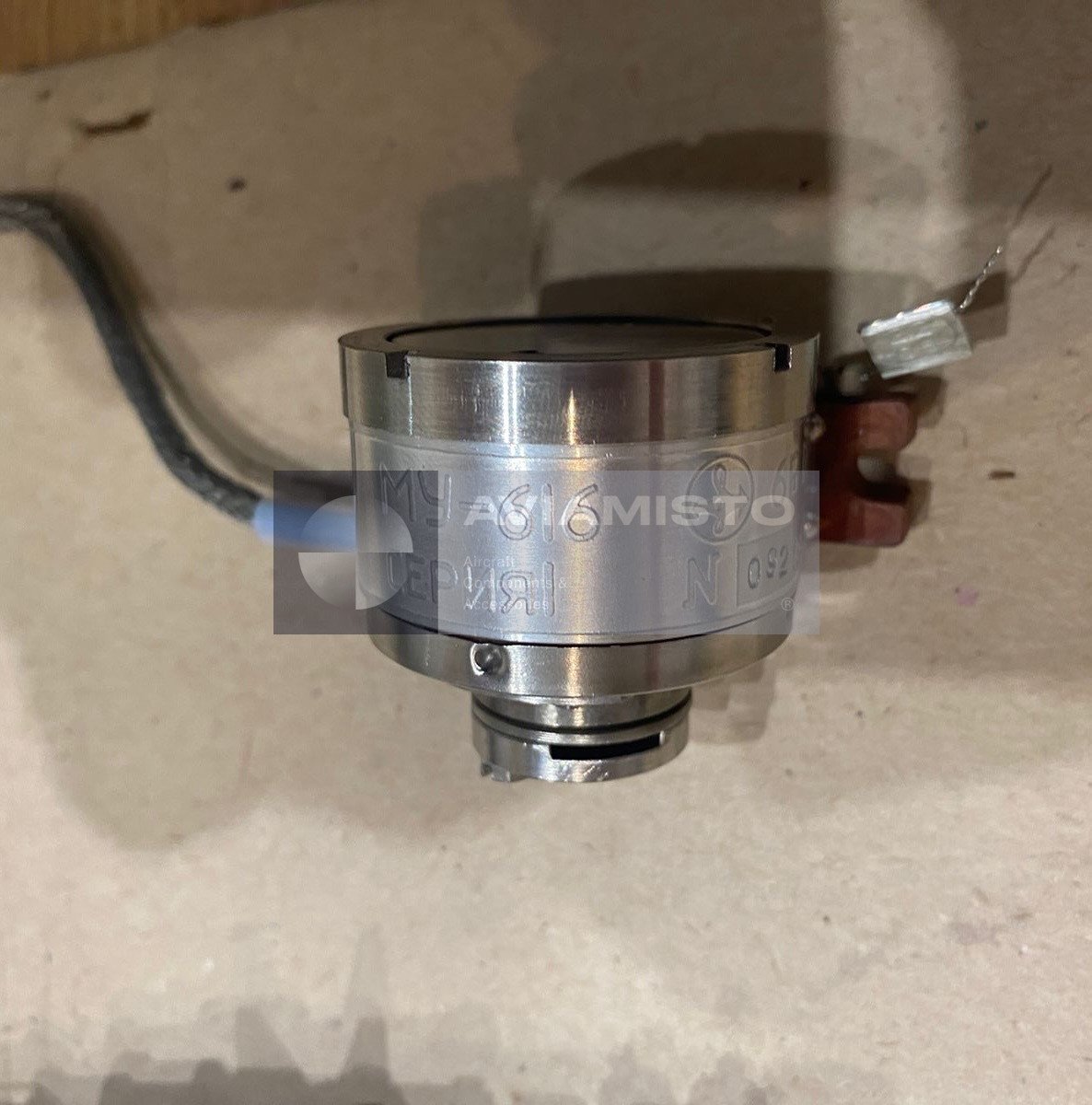

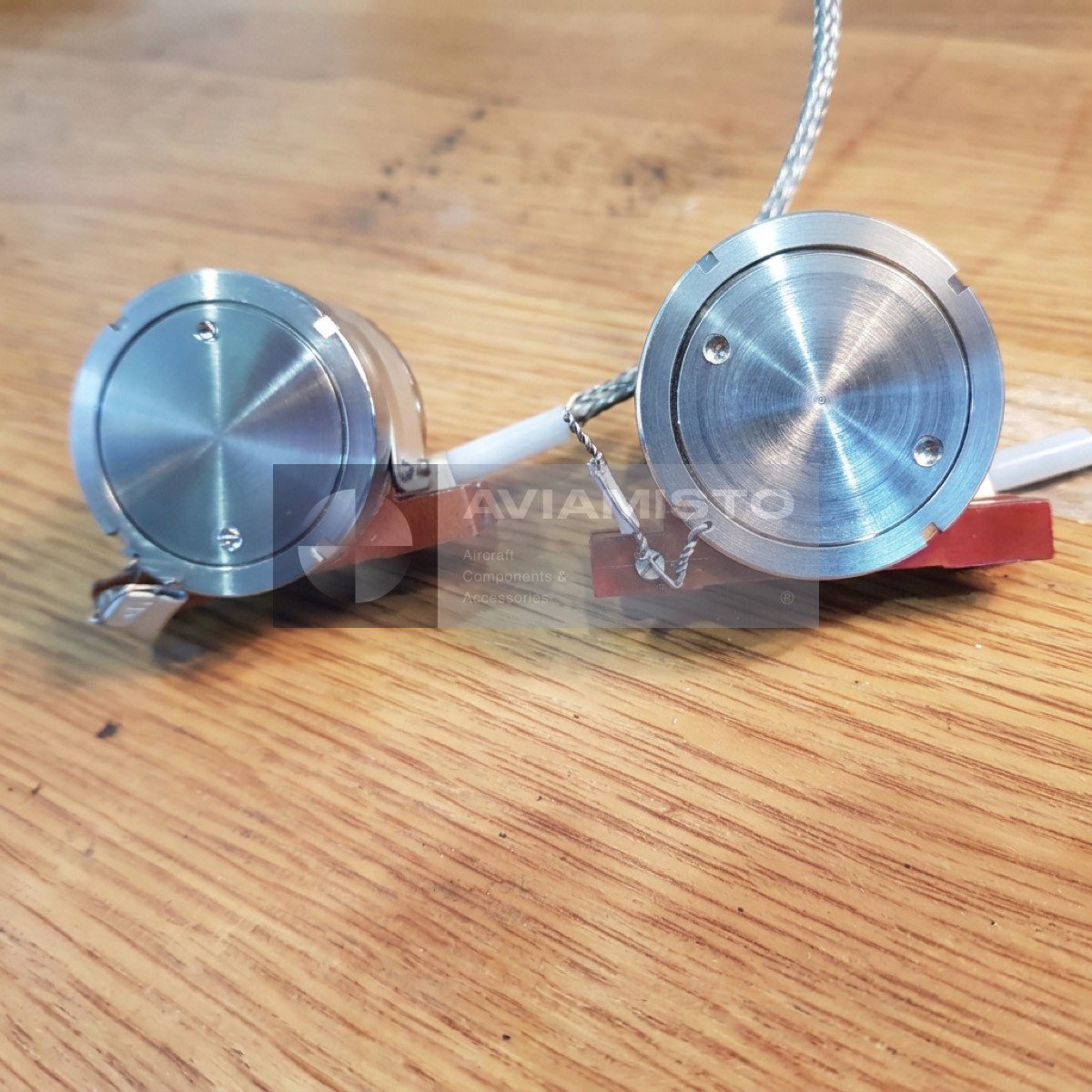

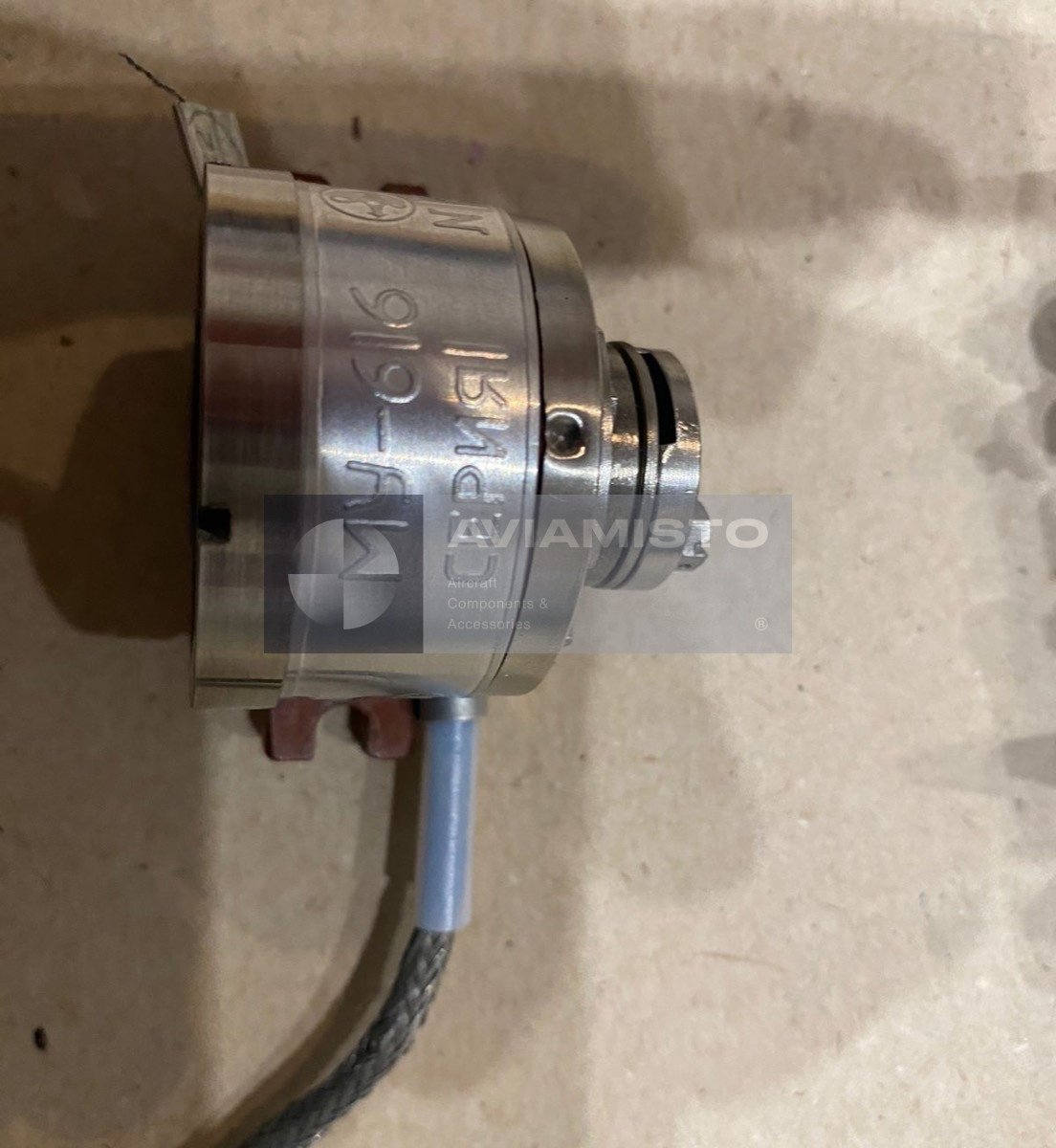

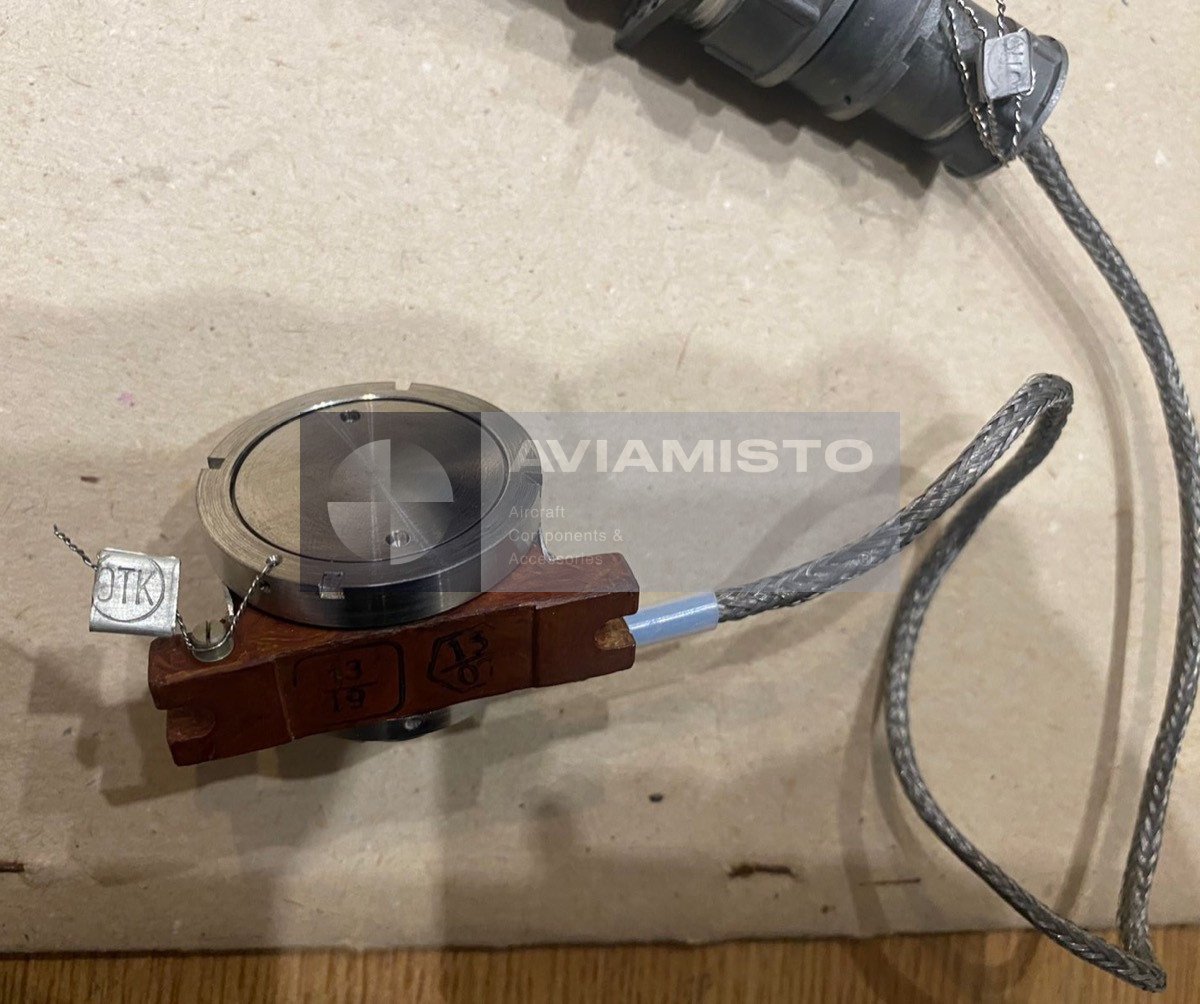

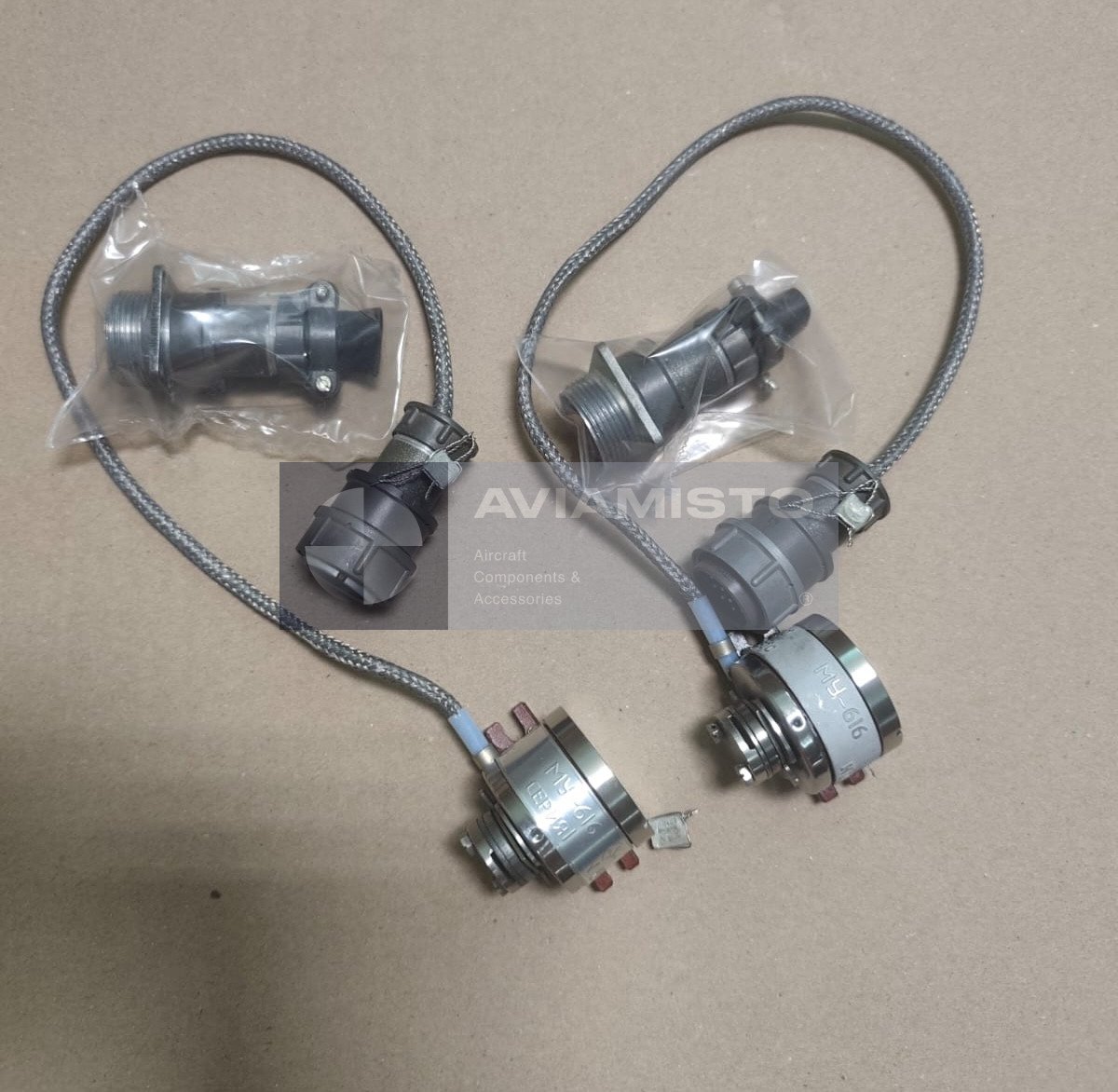

Для заказа следует указывать полное обозначение МУ-616 серия 1, латинскую форму MU-616 Series 1 и документ ИВКЛ.401261.002. Новые фотографии в галерее показывают рядом МУ-616 и МУ-616 серия 1, их кабельные сборки, разъёмы и потенциометрические узлы; они помогают сравнить внешнее исполнение, но не подтверждают взаимозаменяемость. В разделе контрольного и вспомогательного оборудования Ми-8/Ми-17 доступны связанные позиции: МУ-616, МУ-615А сер. 1, МУ-615А, МП-95 ±1.5. Это изделия одной функциональной группы, а не автоматические замены.
