А-034-4-17АН

Отличие А-034-4-17АН от А-034-4-17

По конструкции, принципу работы и основным характеристикам А-034-4-17АН соответствует указателю А-034-4-17. Главное отличие — экспортное исполнение. У версии А-034-4-17АН шкала и надписи на циферблате выполнены на английском языке. Для поставки это важная деталь: прибор может быть технически тем же самым, но отличаться языком маркировки, требованиями заказчика, документацией и применением на экспортном борту. Если нужен именно английский циферблат, в заказе лучше указывать полное обозначение с индексом АН.

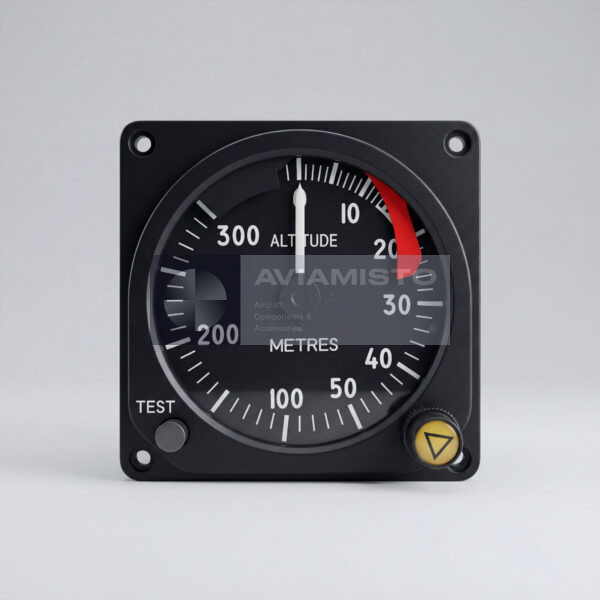

Шкала высоты на указателе А-034-4-17АН

Диапазон индикации А-034-4-17АН составляет 0–300 метров. Шкала выполнена с разной ценой деления, чтобы на малых высотах пилот видел изменение высоты точнее. От 0 до 20 метров деление составляет 1 метр. От 20 до 50 метров — 2 метра. В зоне от 50 до 300 метров цена деления увеличивается до 10 метров. Такое построение шкалы удобно для радиовысотомера: самые важные значения находятся близко к земле, поэтому нижняя часть шкалы сделана более подробной.

Контрольный сектор и TEST на А-034-4-17АН

На шкале А-034-4-17АН есть контрольный сектор от 13,3 до 16,5 м. Он используется при проверке работоспособности системы. При нажатии кнопки TEST стрелка должна установиться на контрольное значение 15 ±1,5 м, если радиовысотомер и цепь индикации исправны. Это позволяет быстро проверить реакцию прибора без разборки и сложной диагностики. Если стрелка не входит в контрольный сектор, двигается нестабильно или не реагирует, проверку нужно продолжать уже по документации А-037.

А-034-4-17АН в комплекте радиовысотомера А-037

А-034-4-17АН является элементом комплекта радиовысотомера А-037. В систему входят приемопередающее оборудование, антенны, цепи питания, защитные элементы, кабельные линии и прибор индикации в кабине. Радиовысотомер работает в заданном диапазоне частот и формирует данные о высоте над землей или водой. Указатель выводит эти данные экипажу. Поэтому при неправильной индикации нельзя сразу считать виноватым только сам прибор: проблема может быть в приемопередатчике, антеннах, проводке, питании или блоках защиты.

Установка и обслуживание А-034-4-17АН

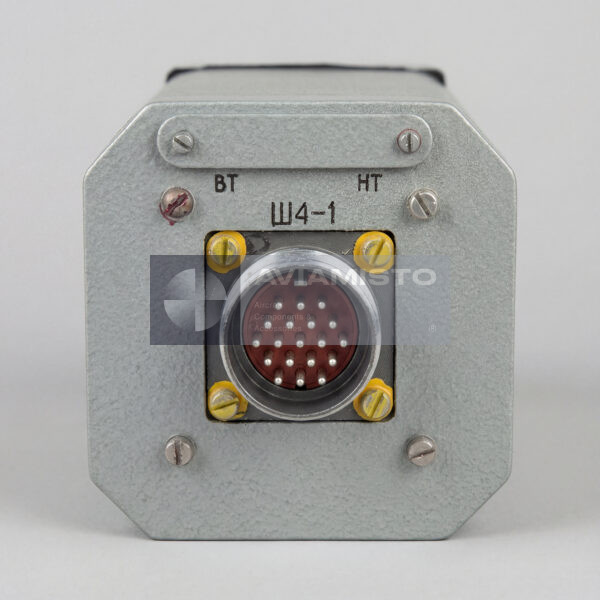

По предоставленным данным А-034-4-17АН устанавливается на левой приборной панели кабины экипажа. При обслуживании проверяют читаемость шкалы, плавность движения стрелки, реакцию на TEST, состояние разъема, надежность крепления и отсутствие механических повреждений. Для экспортной версии отдельно имеет смысл проверять язык шкалы и маркировок, чтобы прибор соответствовал требованиям конкретного борта. Внешне похожие указатели серии А-034 могут отличаться диапазоном, шкалой, языком циферблата и вариантом системы, поэтому замену нужно подтверждать документацией.

Идентификация и поставка А-034-4-17АН

При заказе нужно указывать полное обозначение А-034-4-17АН, а не сокращать его до А-034-4-17. Индекс АН указывает на экспортное исполнение с английской шкалой. Также желательно прописать совместимость с радиовысотомером А-037, диапазон 0–300 м и требуемое состояние: новый, с хранения, после ремонта, после капитального ремонта или исправный с документами. Перед установкой проверяют паспорт, состояние хранения, результаты проверки, разъем, корпус, шкалу, работу контрольного режима и соответствие конкретной системе ВС.

Связанные приборы: А-034-4-17, А-034-4-8АФ, А-037 вариант 4. Ссылки сгруппированы по функции и системе и не означают взаимозаменяемость.
