А-034-4-8АФ

А-034-4-8АФ как экспортный указатель радиовысотомера

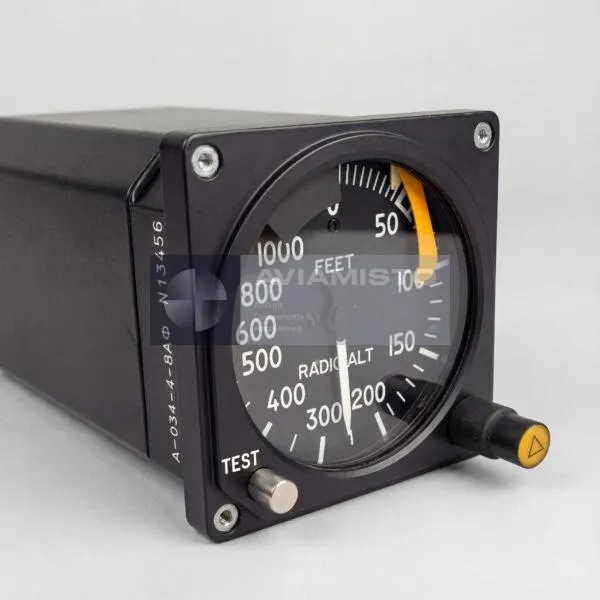

А-034-4-8АФ — экспортное исполнение стрелочного указателя высоты А-034-4-8, применяемого в составе радиовысотомера А-037 и совместимых комплектов радиовысотомерного оборудования. Прибор показывает истинную высоту воздушного судна над земной или водной поверхностью и выводит ее на аналоговую шкалу в кабине экипажа. Сам указатель высоту не измеряет, а получает сигнал от оборудования радиовысотомера. Его задача — дать пилоту понятную визуальную индикацию радиовысоты при снижении, заходе на посадку, полете на малых высотах и работе над водой.

Экспортное исполнение А-034-4-8АФ

По конструкции и основным рабочим характеристикам А-034-4-8АФ соответствует стандартному указателю А-034-4-8. Главное отличие — экспортное исполнение с английскими надписями на шкале, органах управления и лицевой панели. Для авиационной поставки это важно: прибор может иметь ту же функцию и тот же диапазон, но отличаться языком маркировки, требованиями заказчика и применяемостью на конкретном борту. Поэтому при заказе нужно указывать полное обозначение А-034-4-8АФ, если требуется именно экспортный вариант с английской шкалой.

Диапазон индикации А-034-4-8АФ

Указатель А-034-4-8АФ рассчитан на отображение радиовысоты в диапазоне от 0 до 1000 метров. Такой диапазон подходит не только для контроля высоты у самой поверхности, но и для более широких низко- и средневысотных профилей полета. Прибор остается удобным для экипажа, потому что шкала разделена не равномерно, а по рабочим зонам. Нижняя часть дает более подробную индикацию, а верхняя часть шкалы сделана крупнее, чтобы циферблат не был перегружен лишними отметками.

Шкала указателя А-034-4-8АФ

Шкала А-034-4-8АФ имеет три участка с разной ценой деления. В зоне от 0 до 20 метров деление составляет 5 метров. От 20 до 100 метров — 10 метров. От 100 до 1000 метров — 100 метров. Такая разметка выбрана под практическую работу радиовысотомера: малые высоты требуют более внимательного контроля, а на больших значениях экипажу важнее быстро оценить общий уровень радиовысоты. Поэтому шкала читается проще, чем если бы весь диапазон был размечен одинаково.

Установка опасной высоты на А-034-4-8АФ

В А-034-4-8АФ предусмотрена установка опасной высоты. Экипаж задает нужный порог поворотным селектором, после чего прибор контролирует снижение до выбранного значения. При достижении заданной радиовысоты срабатывает встроенная сигнальная лампа. Эта функция помогает быстрее заметить опасное сближение с землей или водой, особенно в загруженной фазе полета. Пилоту не нужно постоянно вручную сравнивать стрелку с отметкой на шкале — прибор отдельно подает визуальное предупреждение при подходе к установленному порогу.

Проверка TEST и бленкер отказа А-034-4-8АФ

На лицевой панели А-034-4-8АФ расположена кнопка TEST. При исправной системе нажатие этой кнопки переводит стрелку к контрольной отметке. Если стрелка не реагирует или радиовысотомер не выдает пригодный сигнал, появляется выпадающий бленкер. Для экипажа это понятный признак: показаниям указателя доверять нельзя, пока система не будет проверена. При диагностике нужно проверять не только сам указатель, но и приемопередатчик, антенны, кабельные линии, питание, разъемы и защитные цепи комплекта радиовысотомера.

Совместимость и поставка А-034-4-8АФ

А-034-4-8АФ работает с оборудованием радиовысотомера А-037, включая приемопередатчики серии А-037-1 и связанные антенные элементы. В зависимости от комплектации могут применяться А-037-1А, А-037-1Б, А-037-1В или А-037-1Г. При заказе нужно указывать именно А-034-4-8АФ, а не только базовый индекс А-034-4-8. Перед установкой проверяют состояние шкалы, язык маркировки, ход стрелки, реакцию на TEST, работу бленкера, сигнальную лампу, разъем, крепление и наличие паспорта или эксплуатационной документации.

Наименование изделия: Указатель высоты, экспортное исполнение
Обозначение: А-034-4-8АФ
Тип изделия: Стрелочный указатель высоты
Базовая версия: А-034-4-8
Функция: Аналоговая индикация истинной высоты воздушного судна над землей или водой
Применение / Где используется: Радиовысотомер А-037 и совместимые комплекты радиовысотомерного оборудования
Диапазон индикации высоты: 0–1000 м
Цена деления шкалы 0–20 м: 5 м
Цена деления шкалы 20–100 м: 10 м
Цена деления шкалы 100–1000 м: 100 м
Маркировка панели: Английский язык
Исполнение: Экспортное
Установка опасной высоты: Поворотный селектор
Сигнализация опасной высоты: Встроенная сигнальная лампа
Индикация отказа: Выпадающий бленкер
Проверка работоспособности: Кнопка TEST
Способ отображения: Аналоговая стрелочная индикация
Место установки: Приборная панель кабины экипажа
Совместимые приемопередатчики: А-037-1А / А-037-1Б / А-037-1В / А-037-1Г, в зависимости от комплектации системы
Источник питания: Через электронные блоки радиовысотомера
Конструкция: Авиационный стрелочный прибор для кабины экипажа
Состояние: В зависимости от поставки
Альтернативные обозначения: А-034-4-8АФ; A-034-4-8AF; A034-4-8AF; экспортный указатель А-034-4-8; указатель 1000 м
Техническая документация: Паспорт и руководство по обслуживанию по запросу
