Радиовысотомер
А-037 вариант 10
Цена по запросу
Радиовысотомер
Описание изделия
Радиовысотомер А-037 вариант 10
А-037 вариант 10 — комплект радиовысотомера, предназначенный для измерения истинной высоты вертолета над землей, водой или неровной поверхностью. Система дает экипажу непрерывную индикацию радиовысоты и обеспечивает предупреждение при снижении ниже заданного порога. В отличие от барометрической высоты, радиовысотомер показывает фактическое расстояние до поверхности под воздушным судном, поэтому особенно важен при заходе, посадке, висении, снижении и полете на малых высотах.
Состав комплекта А-037 вариант 10

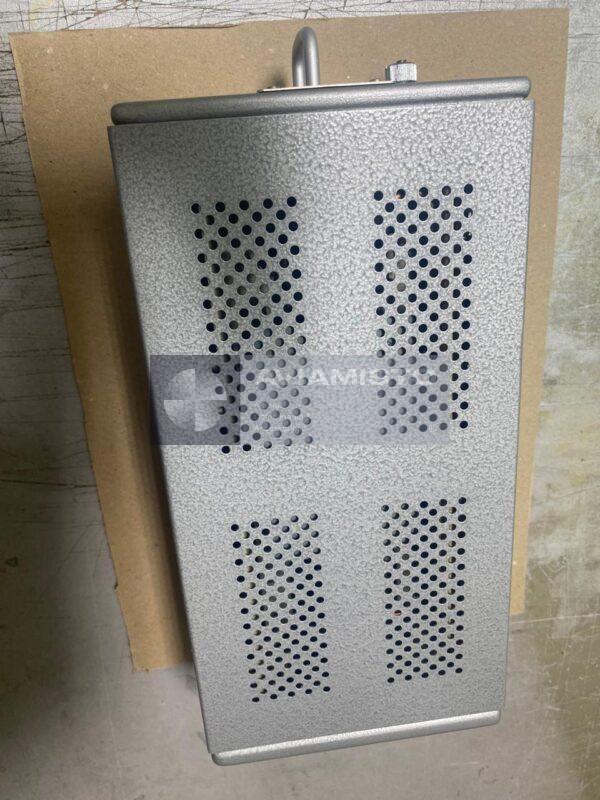

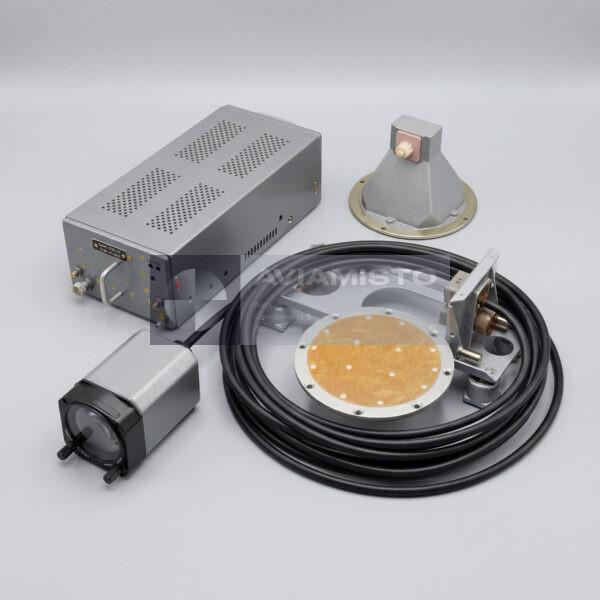

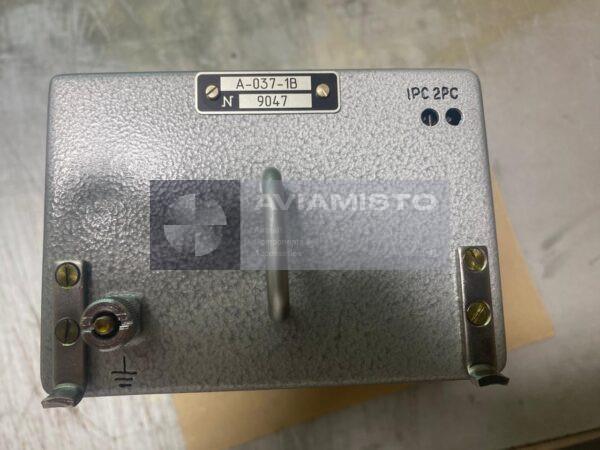

В состав комплекта А-037 вариант 10 входят приемопередатчик А-037-1В, указатель высоты А-034-4-22, две антенны А-037-2, монтажный жгут с рамой ГУ4.137.080-01 и соединительный кабель ГУ4.850.668-03. Приемопередатчик А-037-1В формирует, излучает, принимает и обрабатывает радиосигнал. Указатель А-034-4-22 выводит высоту на стрелочную шкалу в кабине и участвует в формировании предупреждения. Антенны, кабели и монтажные элементы связывают блоки системы в единый комплект.
Принцип измерения высоты в А-037 вариант 10
А-037 работает как радиолокатор непрерывного излучения с частотной модуляцией. Приемопередатчик направляет радиочастотный сигнал к поверхности под вертолетом, принимает отраженный сигнал и по его параметрам рассчитывает истинную высоту в реальном времени. Данные передаются на указатель и цепи предупреждения. Рабочий диапазон частот системы составляет 4,2–4,4 ГГц. Для экипажа это означает, что система показывает не высоту относительно уровня моря, а реальный запас до земли или воды.
Индикация высоты через А-034-4-22
В варианте 10 для индикации применяется указатель А-034-4-22. Он показывает текущую радиовысоту на аналоговой стрелочной шкале и позволяет экипажу быстро оценивать высоту над поверхностью. Этот же указатель используется для установки порога опасной высоты. Когда вертолет снижается ниже выбранного значения, система выдает световое и звуковое предупреждение. Такая логика удобна на малых высотах: пилоту не нужно постоянно вручную сравнивать стрелку с установленным порогом.
Предупреждение и индикация отказа А-037
А-037 вариант 10 обеспечивает световую и звуковую сигнализацию при снижении ниже заданной высоты. Также система имеет индикацию отказа через красный флажок на шкале указателя. Флажок появляется при обнаружении неисправности, потере радиолокационного контакта с поверхностью или выходе за допустимый диапазон индикации. Для экипажа это прямой сигнал: показаниям радиовысотомера доверять нельзя, пока система не будет проверена. При диагностике нужно смотреть весь комплект, а не только прибор в кабине.
Установка и эксплуатация комплекта А-037 вариант 10
Комплект А-037 вариант 10 должен эксплуатироваться только по документации конкретного воздушного судна и техническим требованиям радиовысотомера. Система включает электронный блок, указатель, антенны, кабели и монтажные элементы, поэтому неисправность может быть связана с приемопередатчиком, указателем, антенной линией, разъемами, питанием, кабельным комплектом или креплением. Надежность, электрические требования, точность, ресурс и допустимые условия эксплуатации задаются паспортом производителя и подтвержденными результатами проверки.
Идентификация и поставка А-037 вариант 10
При заказе лучше указывать полное название: комплект радиовысотомера А-037 вариант 10. Дополнительно можно уточнять состав: приемопередатчик А-037-1В, указатель А-034-4-22, две антенны А-037-2, жгут ГУ4.137.080-01 и кабель ГУ4.850.668-03. Англоязычные обозначения вроде A-037 Variant 10, A037-V10, A-037-10 или A-037 kit можно использовать как пояснение. Перед поставкой важно проверить комплектность, состояние блоков, наличие паспорта, кабелей, антенн и соответствие конфигурации борта.
Технические характеристики
Наименование изделия: Комплект радиовысотомера
Обозначение / версия: А-037 вариант 10
Тип изделия: Система измерения истинной высоты
Функция: Измерение истинной высоты над землей, водой или неровной поверхностью
Принцип работы: Радиолокатор непрерывного излучения с частотной модуляцией
Применение / Где используется: Вертолетная система радиовысотомера
Состав комплекта:
– Приемопередатчик А-037-1В
– Указатель высоты А-034-4-22
– Антенна А-037-2, 2 шт.
– Монтажный жгут / рама ГУ4.137.080-01
– Соединительный кабель ГУ4.850.668-03
Диапазон измерения: 0–750 м
Диапазон индикации: 0–750 м
Рабочий диапазон частот: 4,2–4,4 ГГц
Достоверность встроенного контроля: ≥0,95
Средняя наработка на отказ: 3000 ч
Потребляемая мощность от сети 115 В, 400 Гц: До 10 В·А
Потребляемая мощность от сети 27 В: До 30 Вт
Габариты приемопередатчика: 277 × 124 × 88 мм
Габариты указателя: 136 × 85 × 85 мм
Габариты антенны: 136 × 56,5 мм
Масса приемопередатчика: 2,7 кг
Масса указателя: 1,1 кг
Масса антенны: 0,2 кг каждая
Выходы / предупреждения: Световая и звуковая сигнализация малой высоты
Индикация отказа: Красный флажок при неисправности, потере контакта с поверхностью или выходе за диапазон
Альтернативные обозначения: А-037 вариант 10; A-037 Variant 10; A037-V10; A-037-10; комплект А-037 с А-037-1В и А-034-4-22
Техническая документация: Паспорт изделия и руководство по эксплуатации
