А-037 вариант 4

Состав комплекта А-037 вариант 4

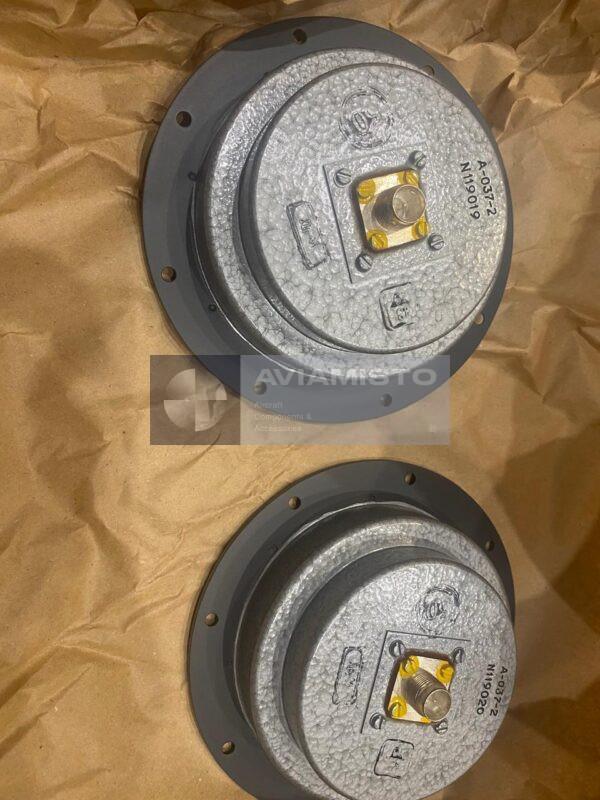

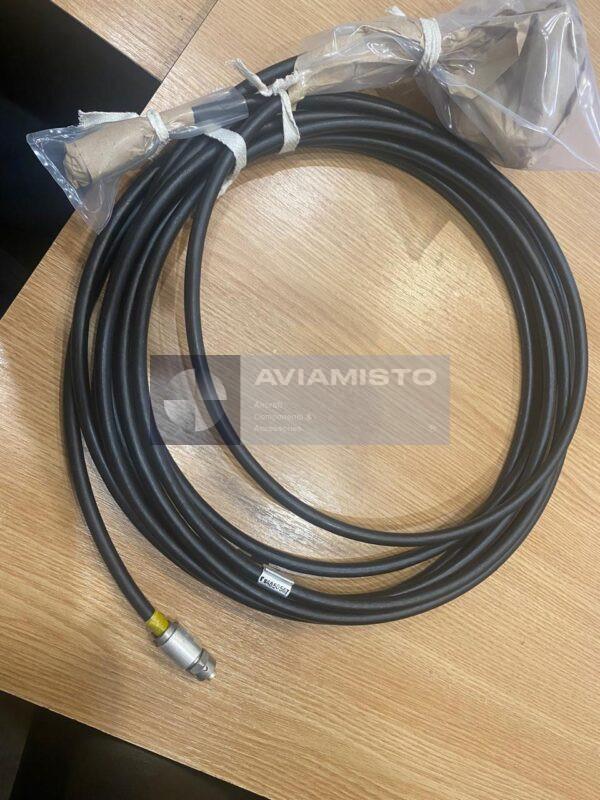

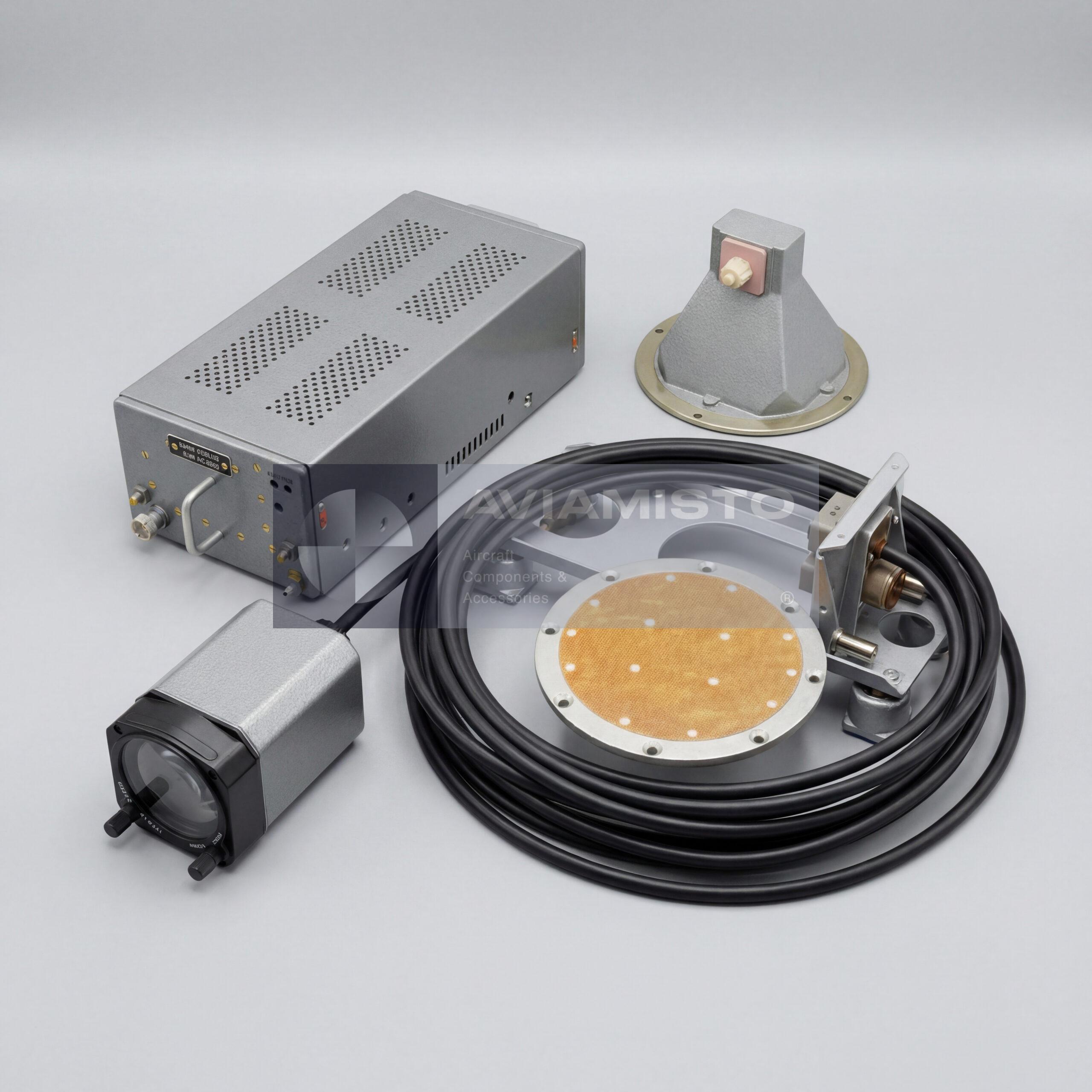

В состав А-037 вариант 4 входят приемопередатчик А-037-1Г, указатель высоты А-034-4-17, две антенны А-037-2, монтажный жгут ГУ4.137.080-01 и соединительный кабель ГУ4.850.668-03. Приемопередатчик А-037-1Г формирует, излучает, принимает и обрабатывает радиосигнал. Указатель А-034-4-17 выводит высоту на стрелочную шкалу в кабине и участвует в цепях предупреждения. Антенны, жгуты и кабель обеспечивают связь всех элементов комплекта.

Принцип измерения высоты в А-037 вариант 4

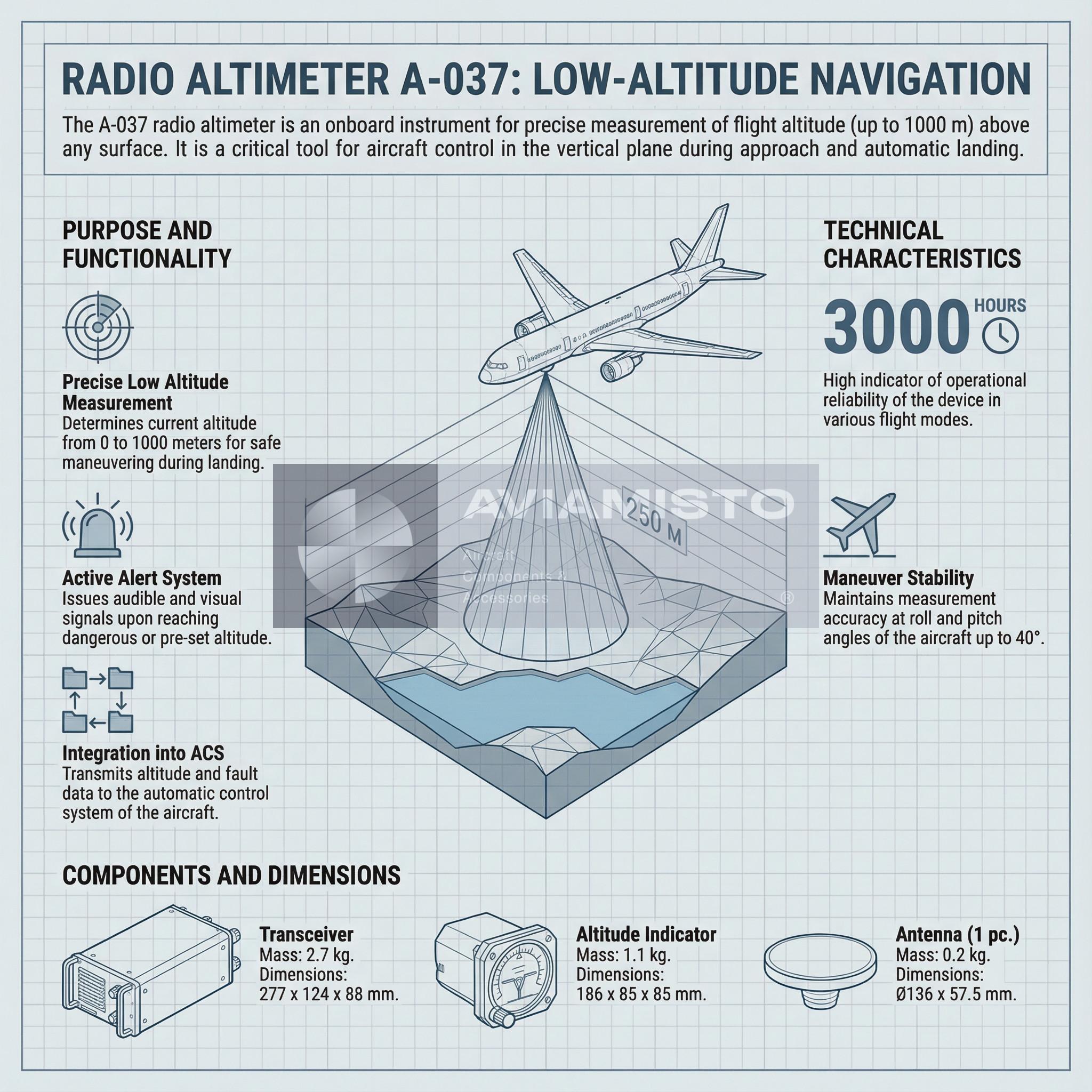

Система работает как радиолокатор непрерывного излучения с частотной модуляцией. Приемопередатчик направляет радиочастотный сигнал к поверхности под вертолетом, принимает отраженный сигнал и по его параметрам рассчитывает истинную высоту в реальном времени. Рабочий диапазон частот составляет 4,2–4,4 ГГц. Для экипажа это важно потому, что радиовысотомер показывает не высоту относительно уровня моря, а фактическое расстояние до земли, воды или неровной поверхности под бортом.

Индикация через указатель А-034-4-17

В варианте 4 для кабинной индикации используется стрелочный указатель А-034-4-17. Диапазон индикации составляет 0–300 метров, поэтому эта конфигурация ориентирована на низковысотные режимы. Указатель дает экипажу понятное аналоговое отображение текущей радиовысоты и связан с функцией предупреждения малой высоты. Когда вертолет снижается ниже установленного на указателе порога, система выдает световое и звуковое предупреждение. Это помогает быстрее реагировать при снижении, посадке или полете рядом с поверхностью.

Предупреждение и флажок отказа А-037

А-037 вариант 4 обеспечивает световую и звуковую сигнализацию при снижении ниже заданной высоты. Также в системе предусмотрена индикация отказа через красный флажок на указателе. Флажок появляется при неисправности радиовысотомера или потере пригодного отраженного сигнала от поверхности. Для экипажа это прямой сигнал: показаниям радиовысотомера доверять нельзя, пока система не будет проверена. При такой неисправности нужно смотреть не только указатель, но и весь комплект А-037.

Установка и эксплуатация А-037 вариант 4

Эксплуатация А-037 вариант 4 допускается только по технической документации конкретного воздушного судна. Система состоит из приемопередатчика, указателя, антенн, монтажного жгута и кабеля, поэтому проверку нужно выполнять по комплекту в целом. Причина отказа может быть в блоке А-037-1Г, указателе А-034-4-17, антеннах, кабеле, разъемах, питании или креплении. Точность, надежность, электрические параметры и условия применения должны подтверждаться паспортом производителя и руководством по эксплуатации.

Идентификация и поставка А-037 вариант 4

При заказе лучше указывать полное название: комплект радиовысотомера А-037 вариант 4. Также можно уточнять состав: приемопередатчик А-037-1Г, указатель А-034-4-17, две антенны А-037-2, жгут ГУ4.137.080-01 и кабель ГУ4.850.668-03. Англоязычные обозначения вроде A-037 Variant 4, A037-V4, A-037-4 или A-037-1G + A-034-4-17 kit можно использовать как дополнительные поисковые варианты. Перед поставкой нужно проверять комплектность, состояние блоков, кабелей, антенн и наличие документации.
