А-034-4-17

А-034-4-17 как стрелочный указатель малых высот

А-034-4-17 — стрелочный указатель высоты, который работает в составе радиовысотомера А-037. Прибор показывает истинную высоту воздушного судна над земной поверхностью в диапазоне малых высот. Он устанавливается в кабине экипажа и дает пилоту быстрый визуальный ориентир по фактическому запасу высоты над поверхностью. Сам указатель высоту не измеряет. Данные поступают от радиовысотомера А-037, а А-034-4-17 отображает их на аналоговой шкале в удобном для экипажа виде.

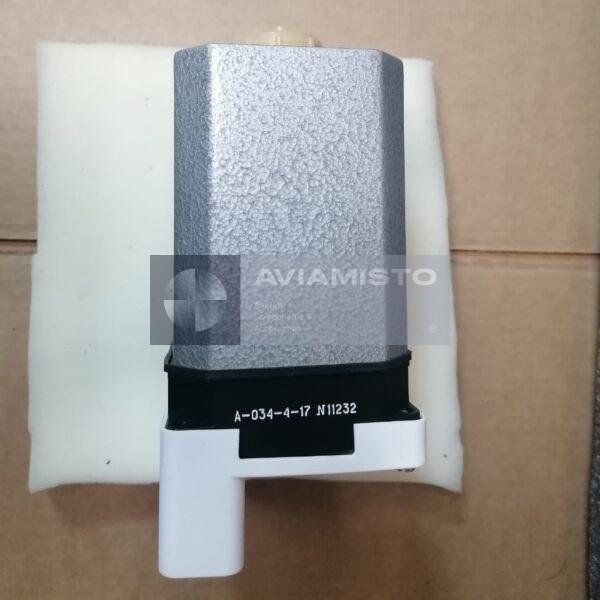

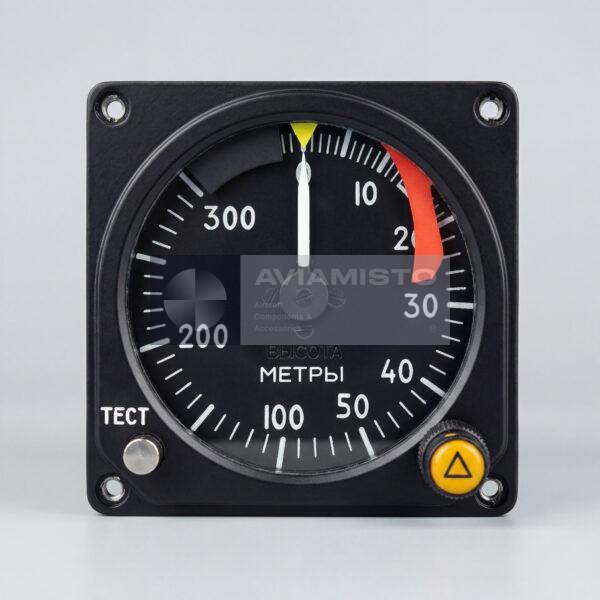

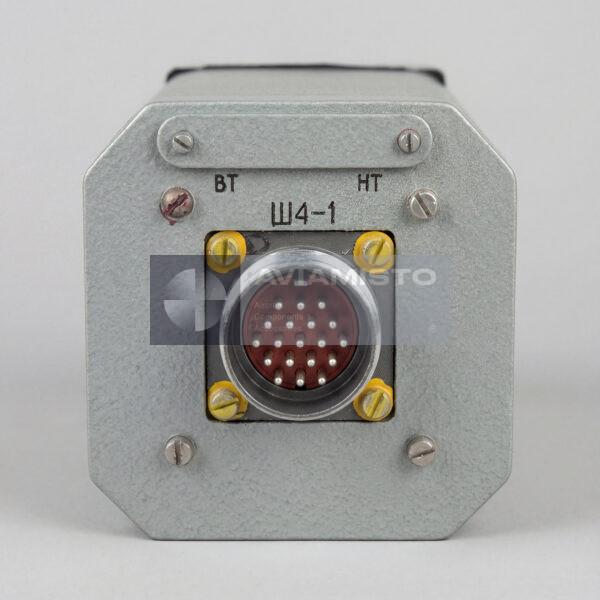

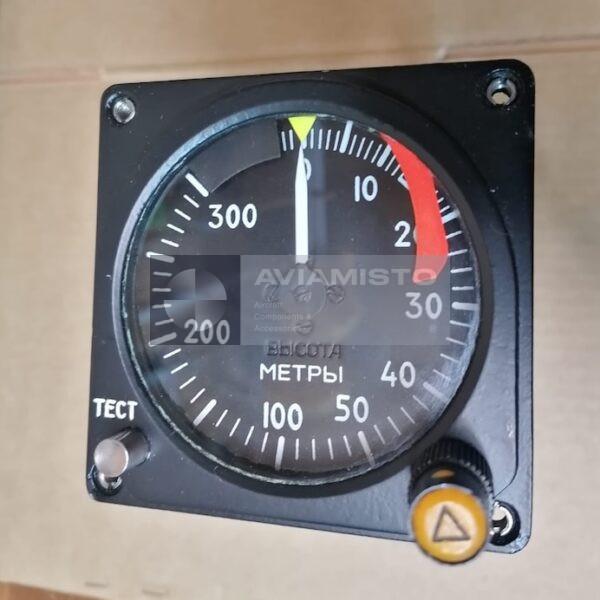

Шкала указателя А-034-4-17

Диапазон индикации А-034-4-17 составляет от 0 до 300 метров. Шкала сделана с разной ценой деления, потому что на малых высотах экипажу нужна более точная визуальная оценка. В зоне от 0 до 20 метров деление составляет 1 метр. В зоне от 20 до 50 метров — 2 метра. Выше, от 50 до 300 метров, шкала переходит на деления по 10 метров. Такое построение шкалы делает прибор удобным именно для низковысотных режимов, где важно видеть небольшие изменения высоты.

Контрольный сектор и TEST на А-034-4-17

На шкале А-034-4-17 предусмотрен контрольный сектор. Он используется при проверке работоспособности системы. При нажатии кнопки TEST, если радиовысотомер и цепи индикации работают нормально, стрелка должна установиться на контрольное значение. Это простой способ быстро проверить реакцию указателя и связанной схемы без разборки прибора. Если стрелка не выходит в заданный сектор или ведет себя нестабильно, систему нужно проверять по документации А-037: питание, указатель, проводку, приемопередатчик и антенные цепи.

А-034-4-17 в составе радиовысотомера А-037

А-034-4-17 является частью комплекта радиовысотомера А-037. Вся система включает оборудование, которое формирует данные о высоте, приемную и передающую антенные цепи, элементы питания, защиты и индикации. Указатель в этой цепочке отвечает за отображение результата в кабине. Поэтому при неисправности индикации нельзя сразу считать виноватым только прибор на панели. Причина может быть в блоке радиовысотомера, антеннах, кабелях, питании, контактах или защитной аппаратуре. Диагностика должна выполняться по комплекту в целом.

Роль А-034-4-17 при полетах на малой высоте

Главная ценность А-034-4-17 — понятная индикация истинной высоты на малых высотах. Радиовысота показывает расстояние до поверхности под воздушным судном, а не высоту относительно уровня моря. Это важно при заходе на посадку, снижении, полете над ровной поверхностью, водой или участками местности, где экипажу нужно быстро понимать реальный запас высоты. Стрелочный формат удобен тем, что пилот видит не только значение, но и движение стрелки, то есть изменение высоты во времени.

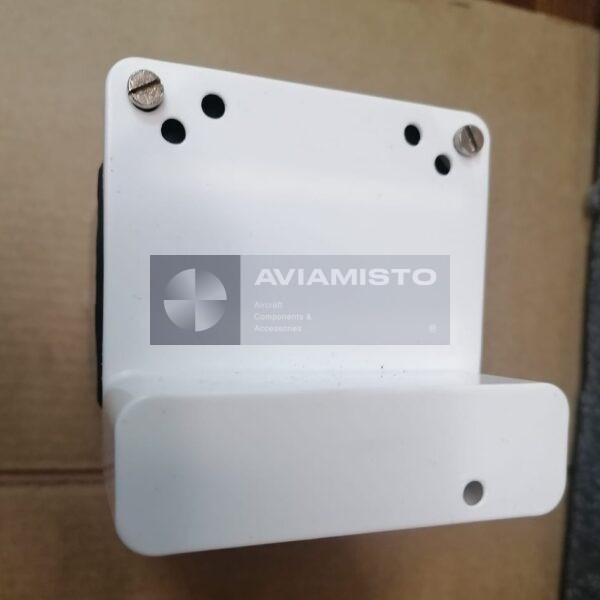

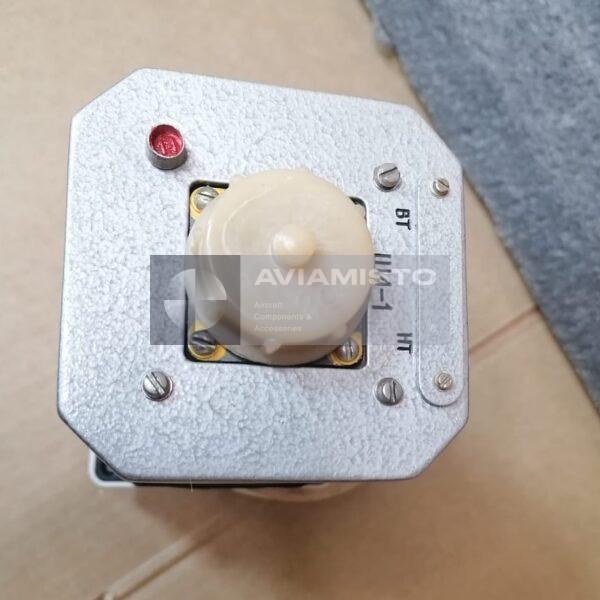

Установка и обслуживание А-034-4-17

По предоставленным данным А-034-4-17 устанавливается на левой приборной панели кабины экипажа. При обслуживании проверяют читаемость шкалы, плавность хода стрелки, реакцию на TEST, состояние разъема, надежность крепления и отсутствие механических повреждений. Так как прибор входит в систему А-037, замену нужно выполнять по точному обозначению и применяемости к конкретному борту. Похожие указатели серии А-034 могут отличаться диапазоном, шкалой, вариантом системы и схемой подключения, поэтому взаимозаменяемость нужно подтверждать документацией.

Идентификация и поставка А-034-4-17

При заказе лучше указывать полное обозначение А-034-4-17 и отдельно уточнять, что нужен указатель для радиовысотомера А-037 с диапазоном 0–300 метров. Также важно указать требуемое состояние: новый, с хранения, после ремонта, после капитального ремонта или исправный с документами. Перед установкой проверяют паспорт, техническую документацию, состояние хранения, исправность контрольного режима, разъем, корпус, шкалу и соответствие системе радиовысотомера на конкретном воздушном судне.

Наименование изделия: Указатель высоты
Обозначение: А-034-4-17
Тип изделия: Стрелочный указатель радиовысоты
Функция: Индикация истинной высоты воздушного судна над земной поверхностью
Применение / Где используется: Пилотажно-навигационное оборудование; система радиовысотомера
Совместимость: Радиовысотомер А-037
Система / Место установки: Кабинное оборудование индикации радиовысоты
Диапазон индикации высоты: 0–300 м
Цена деления шкалы: 0–20 м — 1 м; 20–50 м — 2 м; 50–300 м — 10 м
Контрольный сектор: 13,3–16,5 м
Контрольное значение при TEST: 15 ±1,5 м
Погрешность измерения в диапазоне 0–20 м: ±2 м
Погрешность измерения выше 20 м: ±0,1H
Рабочий диапазон частот: 4200–4400 МГц на уровне системы
Время прогрева: До 2 минут
Время непрерывной работы: До 6 часов
Питание постоянным током: 27 В
Питание переменным током: 115 В, 400 Гц
Потребляемая мощность по постоянному току: Около 10 Вт
Потребляемая мощность по переменному току: Около 10 В·А
Место установки: Левая приборная панель кабины экипажа
Конструкция: Авиационный стрелочный прибор
Состояние: В зависимости от поставки
Техническая документация: Техническая и эксплуатационная документация по запросу
