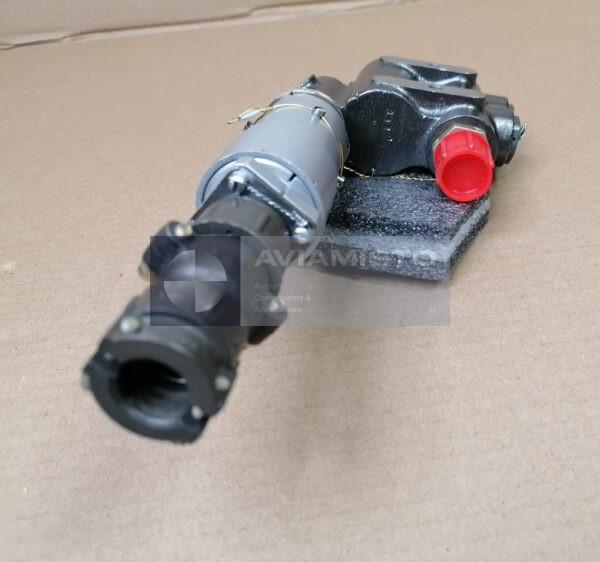

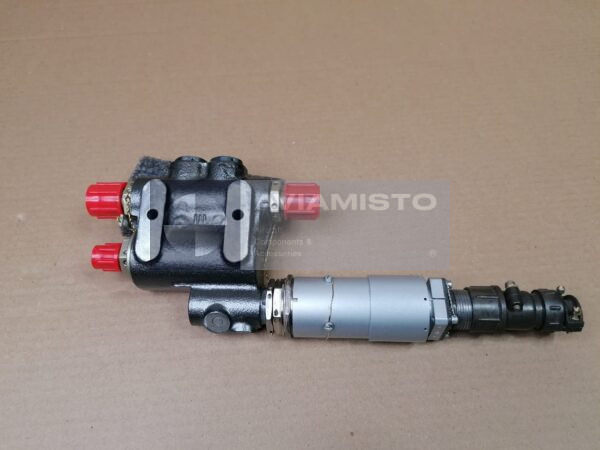

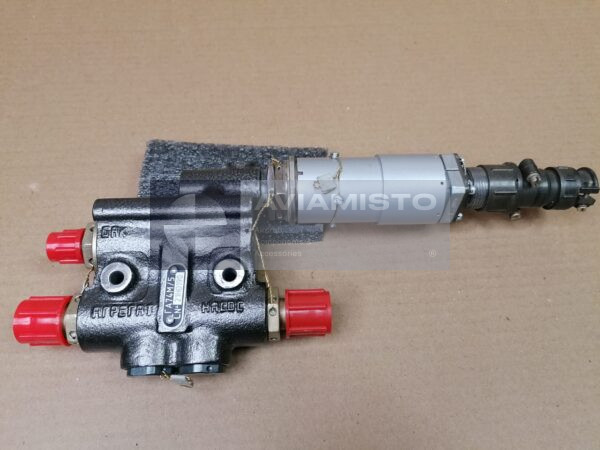

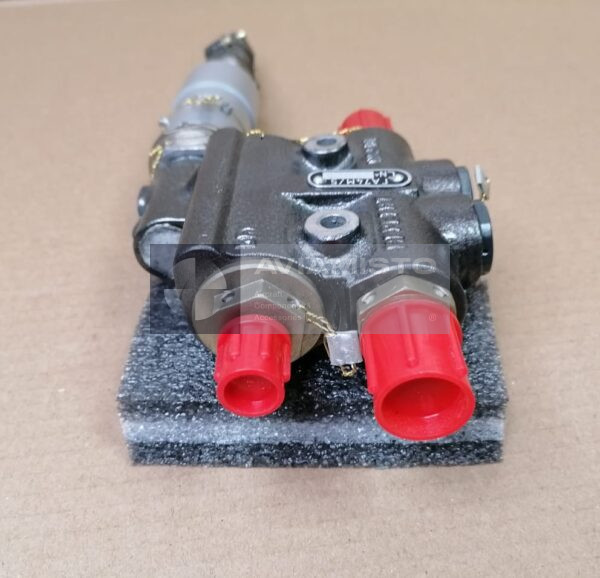

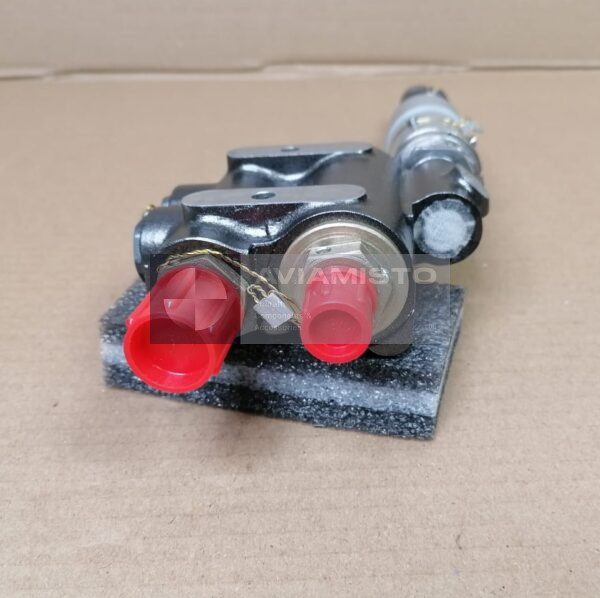

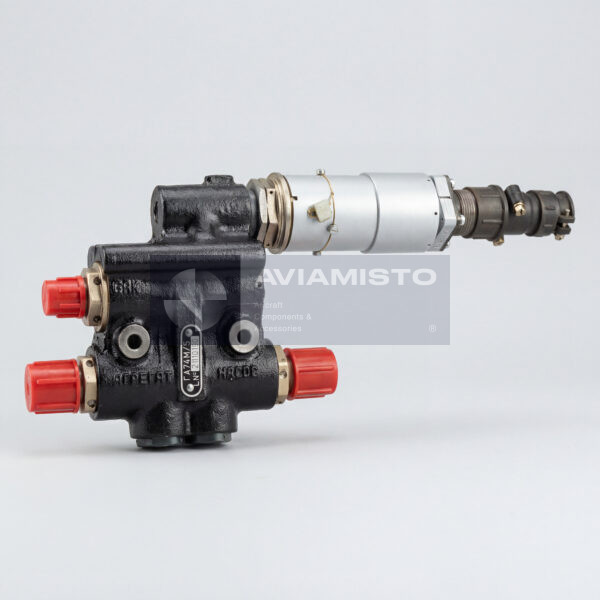

ГА-74М/5
Кран гидравлический
Описание
ГА-74М/5 кран в гидросистеме вертолета
ГА-74М/5 — двухпозиционный гидравлический кран с электромагнитным управлением. Он применяется в гидросистеме вертолета для подключения или отключения подачи рабочей жидкости к гидроусилителям управления. Кран не создает давление и не заменяет насос. Его работа — переключить гидролинию по команде системы. В техническом описании Ми-8 такие краны указаны на гидропанели в редукторном отсеке, где они связаны с магистралями основной и дублирующей гидросистем.
Полное описаниеСвернуть описание
Переключение потока через ГА-74М/5
В работе ГА-74М/5 направляет рабочую жидкость либо к гидроусилителям, либо в линию слива, в зависимости от команды управления. Когда кран находится в положении подачи, гидроусилители получают питание от соответствующей гидросистемы. При отключении жидкость направляется в обратную магистраль. Такая схема нужна для раздельной работы основной и дублирующей систем, а также для правильного включения гидроусилителей в заданном режиме.
Питание гидроусилителей через кран ГА-74М/5
ГА-74М/5 работает в линиях, которые питают гидроусилители системы управления. Рядом с ним находятся напорные и сливные магистрали, штуцеры, гидропанель, электропроводка управления и сами гидроусилители. Если гидроусилитель не получает давление или работает нестабильно, причина не всегда в кране. При проверке смотрят давление в системе, состояние жидкости, питание электромагнита, ход золотников, проходимость линий и исправность подключенного гидроусилителя.
Применение гидравлического крана ГА-74М/5
ГА-74М/5 применяется на вертолетах Ми-8, Ми-17 и Ми-171Е в гидросистемах, питающих гидроусилители управления. Точное место установки зависит от конфигурации вертолета и исполнения гидропанели. Внешне похожий кран нельзя подбирать только по форме корпуса, потому что могут отличаться назначение, схема подключения или требования документации. Перед заменой нужно сверять маркировку установленного изделия с каталогом деталей и руководством по техническому обслуживанию конкретного борта.
Идентификация и заказ крана ГА-74М/5
Перед заказом маркировку установленного крана нужно проверить по документации воздушного судна. В русской карточке основное обозначение пишется как ГА-74М/5. В экспортных документах может встречаться латинское написание GA-74M/5. Для точного подбора лучше указать тип вертолета, место установки, полное обозначение и приложить фото маркировки, если оно есть. Изделие также известно под альтернативным обозначением GA-74M/5.
Связанные изделия системы: ГА-59/1, ГА-77В, КАУ-115, КАУ-115АМ. Позиции объединены по функции и месту в системе, но не обозначаются как взаимозаменяемые.
Технические характеристики
- Тип изделия
- Двухпозиционный гидравлический кран с электромагнитным управлением
- Функция
- Включение и отключение подачи рабочей жидкости к гидроподсилителям
- Применение / Где используется
- Гидравлические системы ВС
- Система / Место установки
- Основной и резервный гидравлические контуры
- Совместимые ВС / техника
- Вертолёты Ми-8, Ми-17, Ми-171Е
Все характеристикиСвернуть характеристики
- Рабочая среда
- Гидравлическая жидкость
- Минимальное давление переключения
- 0,5 МПа
- Напряжение питания
- 22–27 В постоянного тока
- Потребляемый ток
- не более 10 А
- Тип управления
- Дистанционное, электромагнитное
- Тип электромагнита
- ЭМО-2/2
- Конструктивное исполнение
- Гидравлическая часть с управляющим и исполнительным золотниками, электромагнит с концевым микровыключателем
- Техническая документация
- Техническое описание ГА-74М/5 и документация по эксплуатации ВС
