ГА-77В

ГА-77В автомат разгрузки насоса в гидросистеме Ми-8

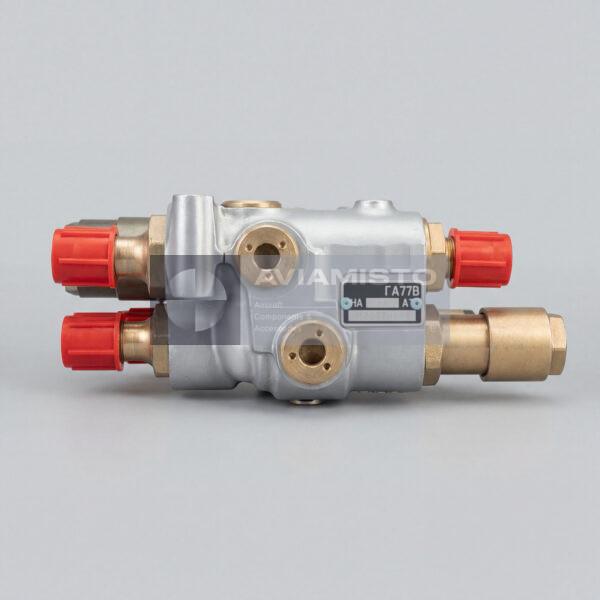

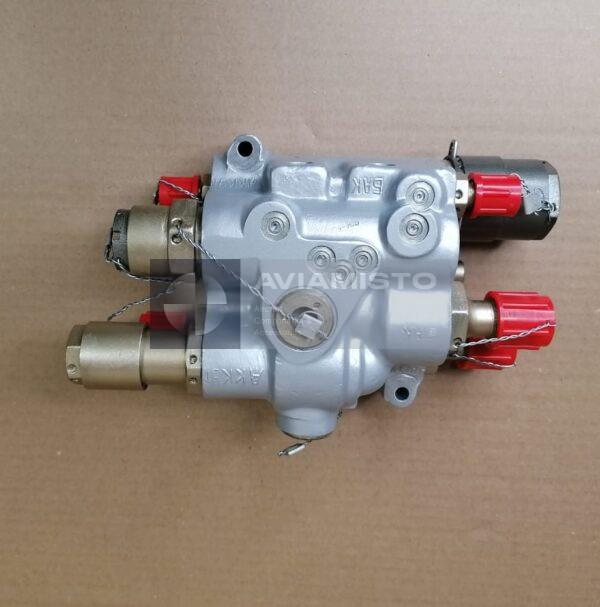

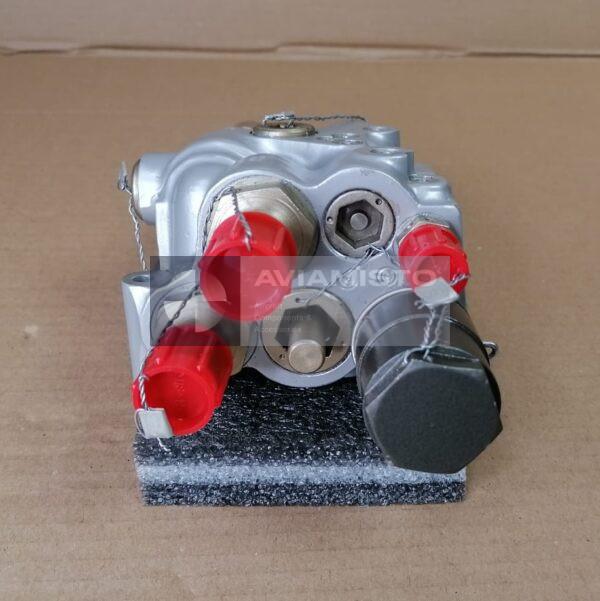

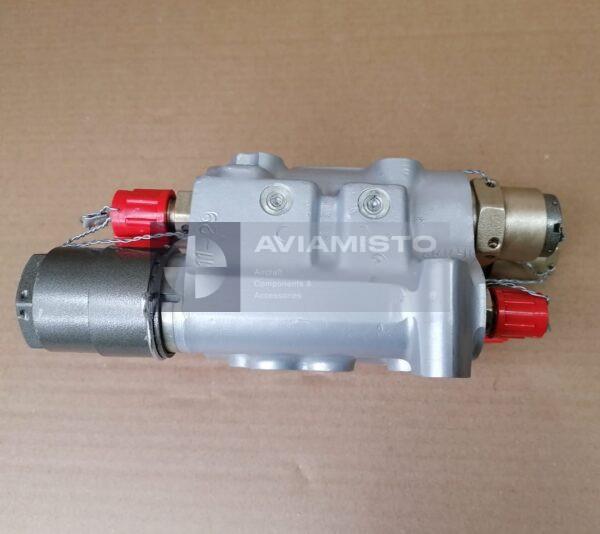

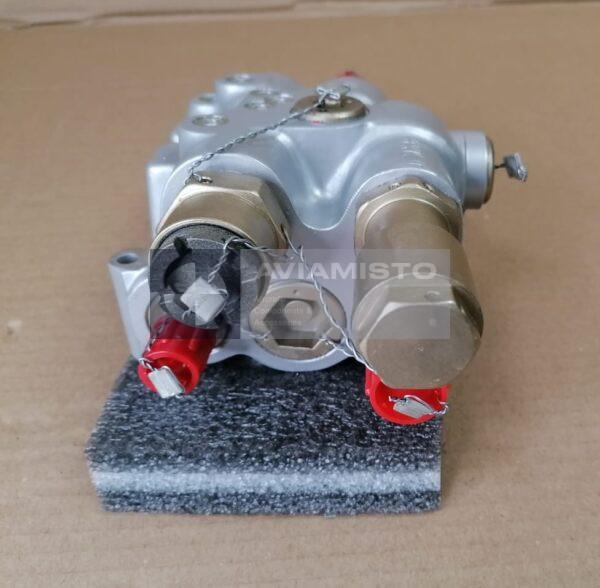

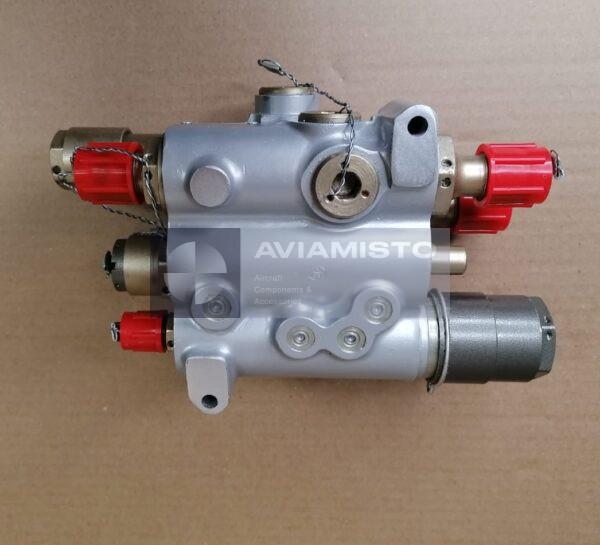

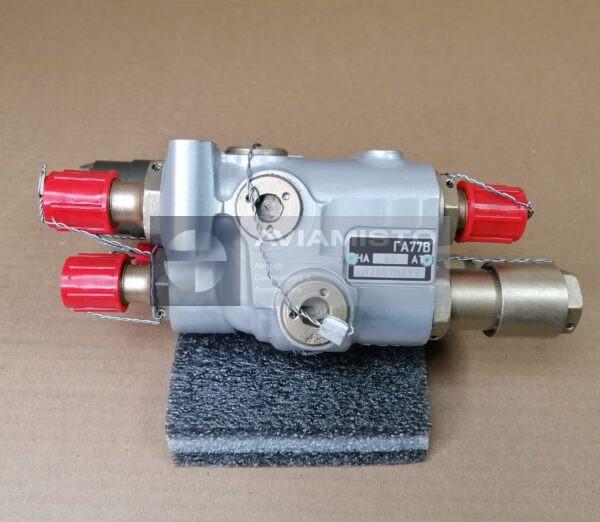

ГА-77В — автомат разгрузки насоса, применяемый в гидросистеме вертолетов семейства Ми-8. Его задача — поддерживать рабочее давление в заданных пределах и разгружать насос, когда системе уже не нужен поток под давлением. Это не отсечной кран отдельного агрегата и не фильтр. ГА-77В работает в цепи регулирования давления и переводит насос на холостой режим, чтобы он не оставался под нагрузкой после набора давления в системе.

Регулирование давления через автомат ГА-77В

В работе ГА-77В реагирует на давление в гидросистеме. Когда давление поднимается до уровня разгрузки, автомат переключает насос на холостой режим, и жидкость уходит в бак, а не продолжает нагружать контур. Когда давление снижается до уровня включения, насос снова начинает подавать жидкость в систему. Такой цикл нужен для нормального питания гидроусилителей и других потребителей, а также для снижения лишнего нагрева жидкости АМГ-10 в режимах, когда расход небольшой или отсутствует.

Работа гидросистемы с установленным ГА-77В

В гидравлическом контуре ГА-77В работает вместе с насосом, гидробаком, напорными и сливными линиями, фильтрами, гидроаккумуляторами, гидроусилителями и предохранительными цепями. В материалах по Ми-8 автомат описан в связке с насосом НШ-39М и гидроаккумуляторами. Если давление не удерживается в нужном диапазоне, причина не всегда в автомате. При проверке смотрят насос, уровень и чистоту жидкости, утечки, заряд гидроаккумуляторов, работу предохранительного клапана, состояние трубопроводов и штуцеров.

ГА-77В в основной и дублирующей гидросистемах

ГА-77В применяется в основной и дублирующей гидросистемах, которые питают гидроусилители управления. В этих контурах автомат поддерживает давление и разгружает насос, когда потребность в подаче жидкости отсутствует или снижена. Это уменьшает нагрузку на насос и помогает не перегревать рабочую жидкость. Если автоматическая часть не срабатывает, давление может подниматься до уровня предохранительного клапана, через который лишняя жидкость уходит в бак. Поэтому для ГА-77В важны чистота жидкости, исправные золотники и правильная настройка.

Идентификация и заказ автомата ГА-77В

Перед заказом маркировку установленного агрегата нужно сверить с каталогом деталей, техническим описанием или руководством по техническому обслуживанию. В русской карточке основное обозначение пишется как ГА-77В. В экспортных документах может встречаться латинское написание GA-77V. Для точного подбора лучше указать тип вертолета, место установки в гидросистеме, полное обозначение и приложить фото маркировки, если оно есть. Изделие также известно под альтернативным обозначением GA-77V.

Тип изделия: Гидравлический автомат разгрузки насоса
Функция: Автоматическое регулирование давления и разгрузка насоса
Применение / Где используется: Гидравлические системы ВС
Система / Место установки: Основной и резервный гидравлические контуры
Совместимые ВС / техника: Вертолёты семейства Ми-8 и модификации
Рабочая среда: АМГ-10
Давление включения насоса: 4,5 ± 0,3 МПа
Давление разгрузки насоса: 6,5 +0,8/−0,2 МПа
Давление срабатывания предохранительного клапана: 7,8 ± 1 МПа
Конструктивное исполнение: Командный, промежуточный и исполнительный золотники с электромагнитным управлением
Техническая документация: Техническое описание ГА-77В и РЛЭ ВС
