КАУ-115

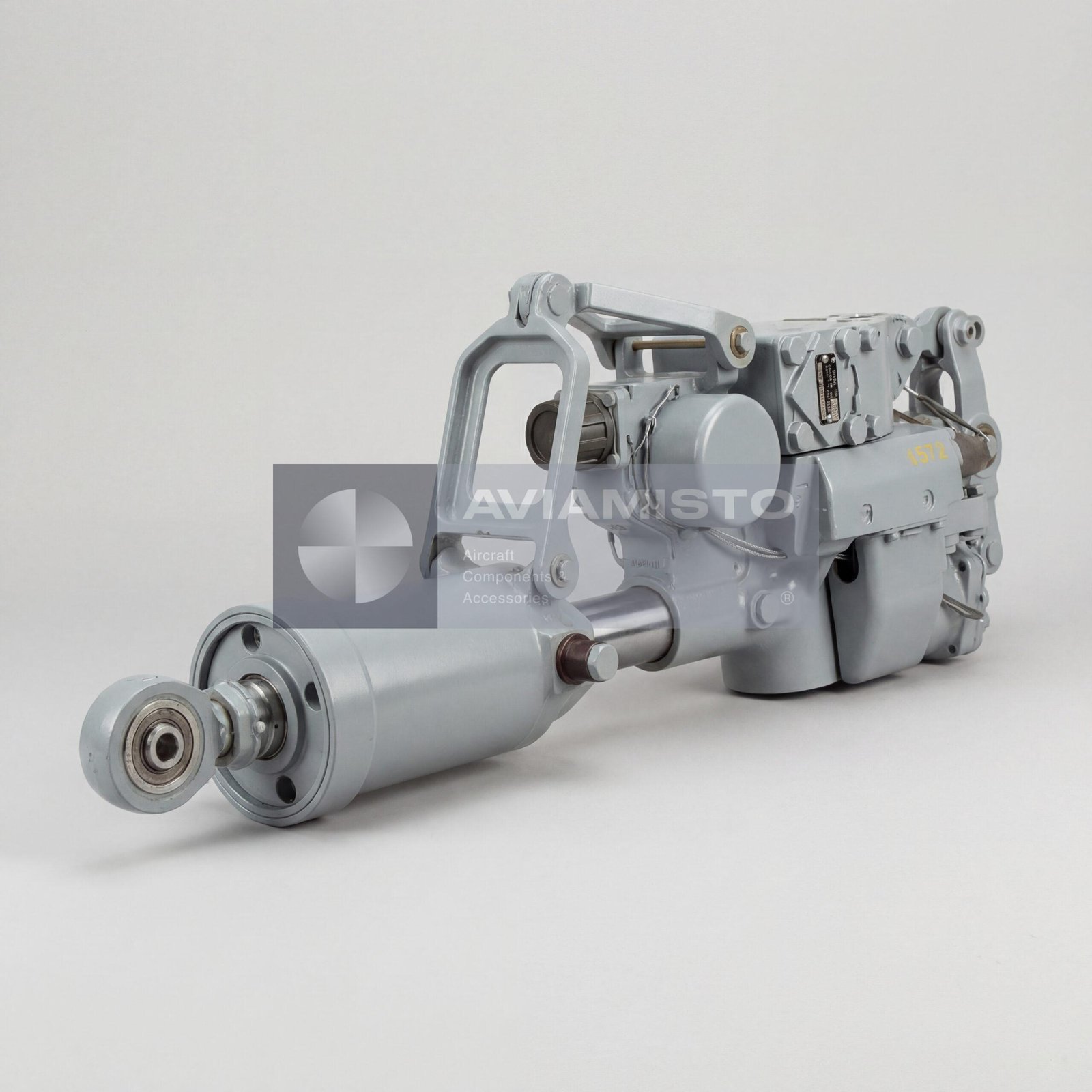

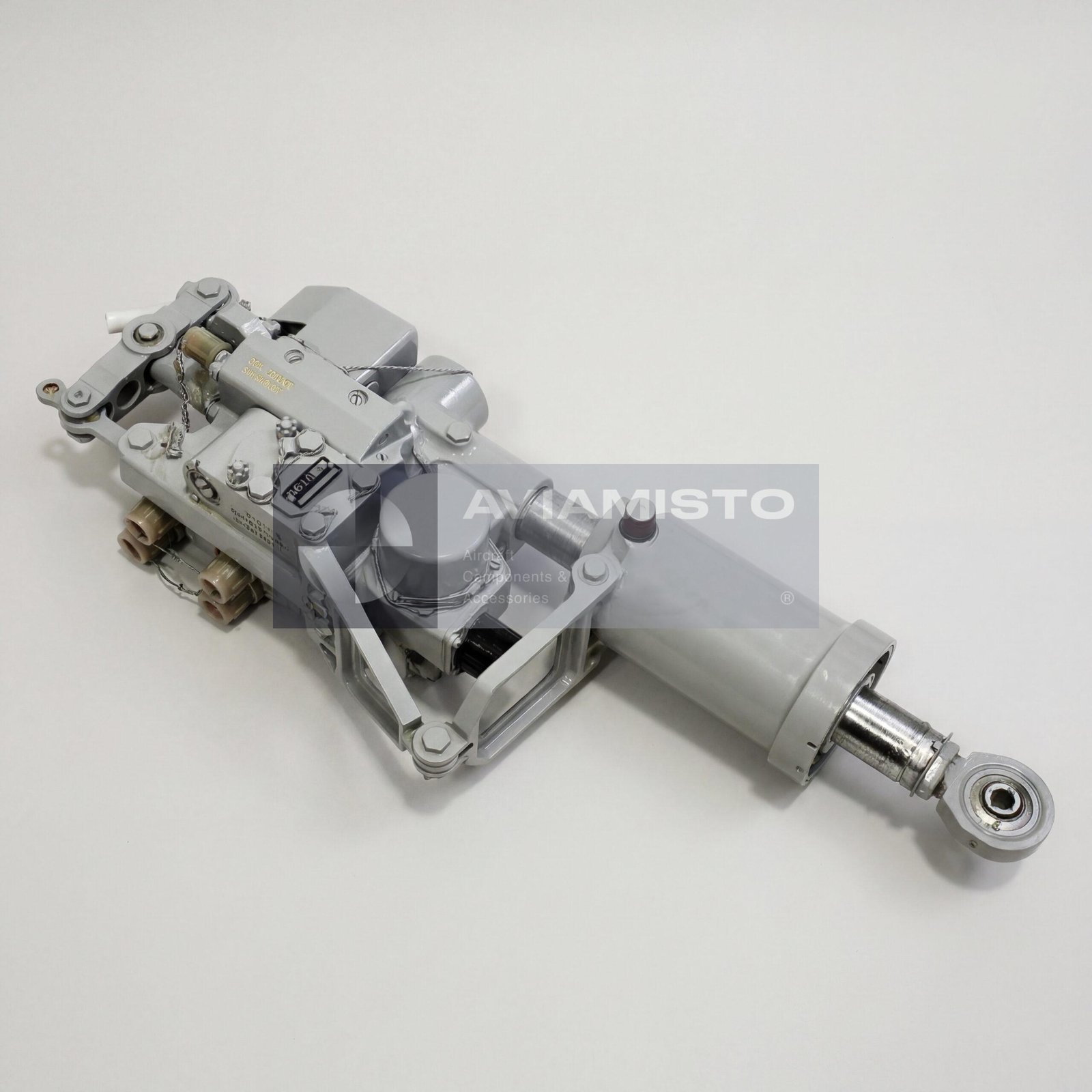

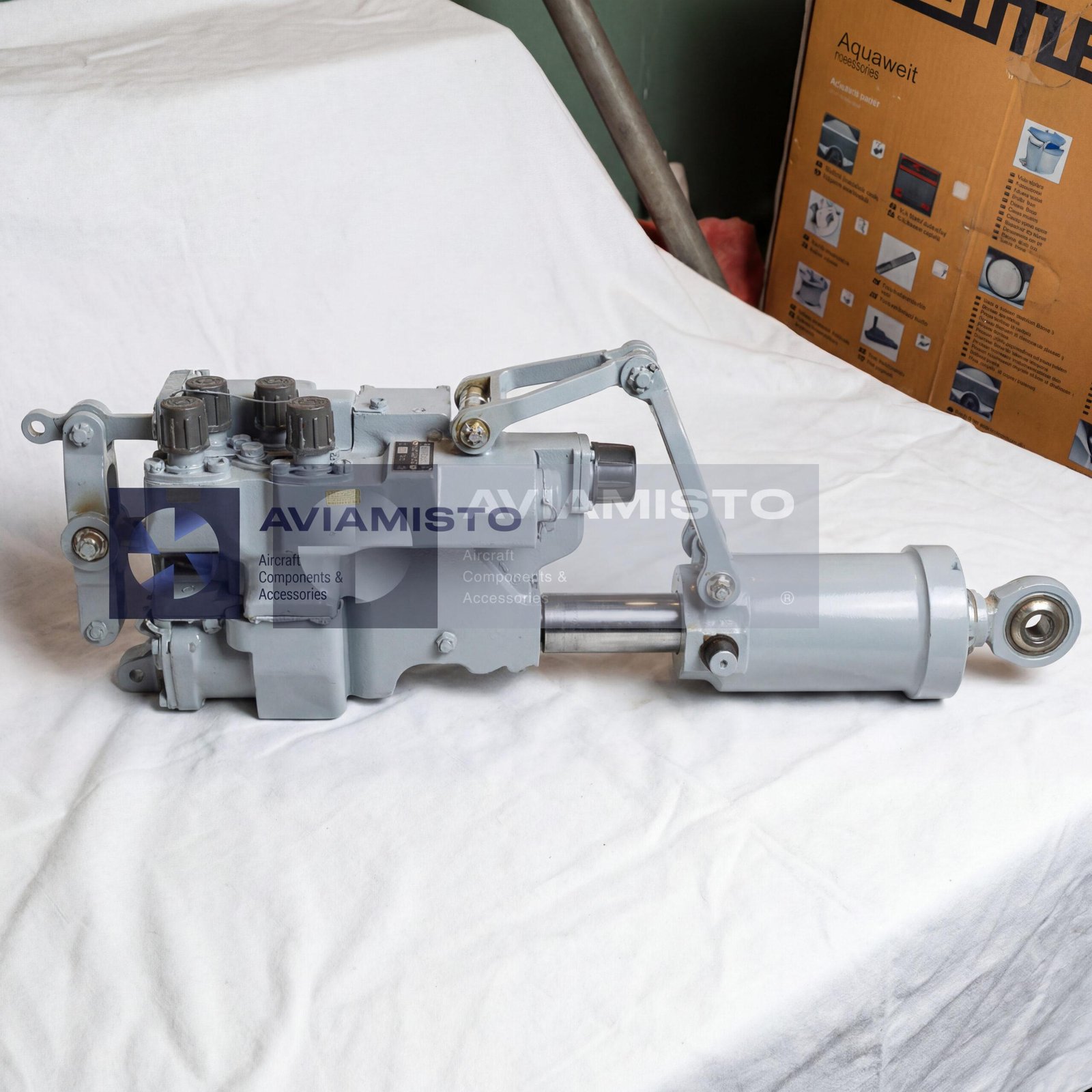

КАУ-115 комбинированный агрегат управления вертолёта

КАУ-115 — комбинированный гидравлический агрегат управления, применяемый в системе управления вертолётом. Он перемещает рабочие органы несущей системы с использованием гидравлического усиления и при этом остаётся связанным с механической проводкой управления от пилота. Это не простой гидроцилиндр и не отдельный рулевой привод. КАУ-115 работает как силовой агрегат в системе управления, где механическое движение, гидравлическое питание и корректирующие сигналы должны сходиться в одном исполнительном узле.

Механогидравлическое управление через КАУ-115

В штатном режиме КАУ-115 передаёт управляющее воздействие от проводки управления на связанный механизм несущей системы. Гидравлическое питание снижает усилия в проводке и даёт агрегату нужную силу для перемещения рабочих органов. В зависимости от схемы вертолёта агрегат может работать в механогидравлическом режиме или в комбинированном режиме, когда к механическому управлению добавляется коррекция по электрическим сигналам от пилотажно-навигационного комплекса. Конкретную логику работы нужно сверять по документации борта.

Каналы управления с установленным агрегатом КАУ-115

КАУ-115 применяется в каналах продольного, поперечного, путевого управления и управления общим шагом. В этих каналах он работает вместе с тягами управления, напорными и сливными гидролиниями, механизмами несущей системы, цепями коррекции и элементами обратной связи. Если канал управления работает неправильно, причина не всегда в самом КАУ. При проверке смотрят давление питания, давление слива, ход выходного звена, состояние рабочей жидкости, проводку сигналов, регулировки и механическую часть системы управления.

Применение КАУ-115 на вертолётах Ми

КАУ-115 применяется на вертолётах семейства Ми-8 / Ми-17 и связанных моделях. В перечне применяемости указаны Ми-8МТВ-1, Ми-171, Ми-172, Ми-6 и Ми-10. В открытых каталогах КАУ-115АМ описывается как агрегат для перемещения рабочих органов несущей системы в каналах продольного, поперечного, путевого управления и общего шага, с питанием от двух независимых гидросистем вертолёта. Точное исполнение и заменяемость нужно проверять по каталогу деталей конкретного борта.

Идентификация и заказ агрегата КАУ-115

Перед заказом маркировку установленного агрегата нужно сверить с паспортом изделия, каталогом деталей или официальной технической документацией. В русской карточке основное обозначение пишется как КАУ-115. В экспортных документах могут встречаться варианты KAU115, KAU 115, KAU-115A, KAU115A, KAU 115A, KAU-115AM, KAU115AM и KAU 115AM. Эти обозначения часто относятся к одному семейству агрегатов, но нужное исполнение лучше подтверждать по документации воздушного судна. Изделие также известно под альтернативными обозначениями KAU-115A и KAU-115AM.

Тип изделия: Комбинированный гидравлический агрегат управления
Функция: Привод органов управления системы управления полётом
Применение / Где используется: Системы управления полётом вертолётов
Система / Место установки: Гидравлическая система управления
Совместимые ВС / техника: Ми-8МТВ-1, Ми-171, Ми-172, Ми-6, Ми-10
Рабочая среда: Гидравлическое масло АМГ-10
Давление в линии нагнетания: от 4,2 до 8,2 МПа
Давление в линии слива: от 0 до 0,5 МПа
Диапазон температур рабочей жидкости: от −10 до +80 °C
Предельный диапазон температур рабочей жидкости: от −60 до +80 °C
Диапазон температур окружающей среды: от −60 до +60 °C
Номинальный сигнал управления: не более 3 мА
Полный ход выходного звена: 74 ± 0,5 мм
Максимально развиваемое усилие: не менее 17 000 Н
Масса (заправленного изделия): не более 11 кг
Взаимозаменяемость: Взаимозаменяем с КАУ-115А и КАУ-115АМ
Техническая документация: Паспорт изделия / официальная техническая документация
