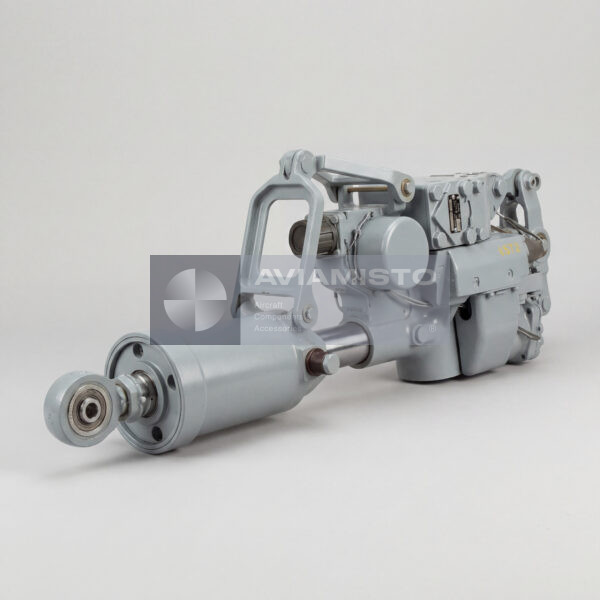

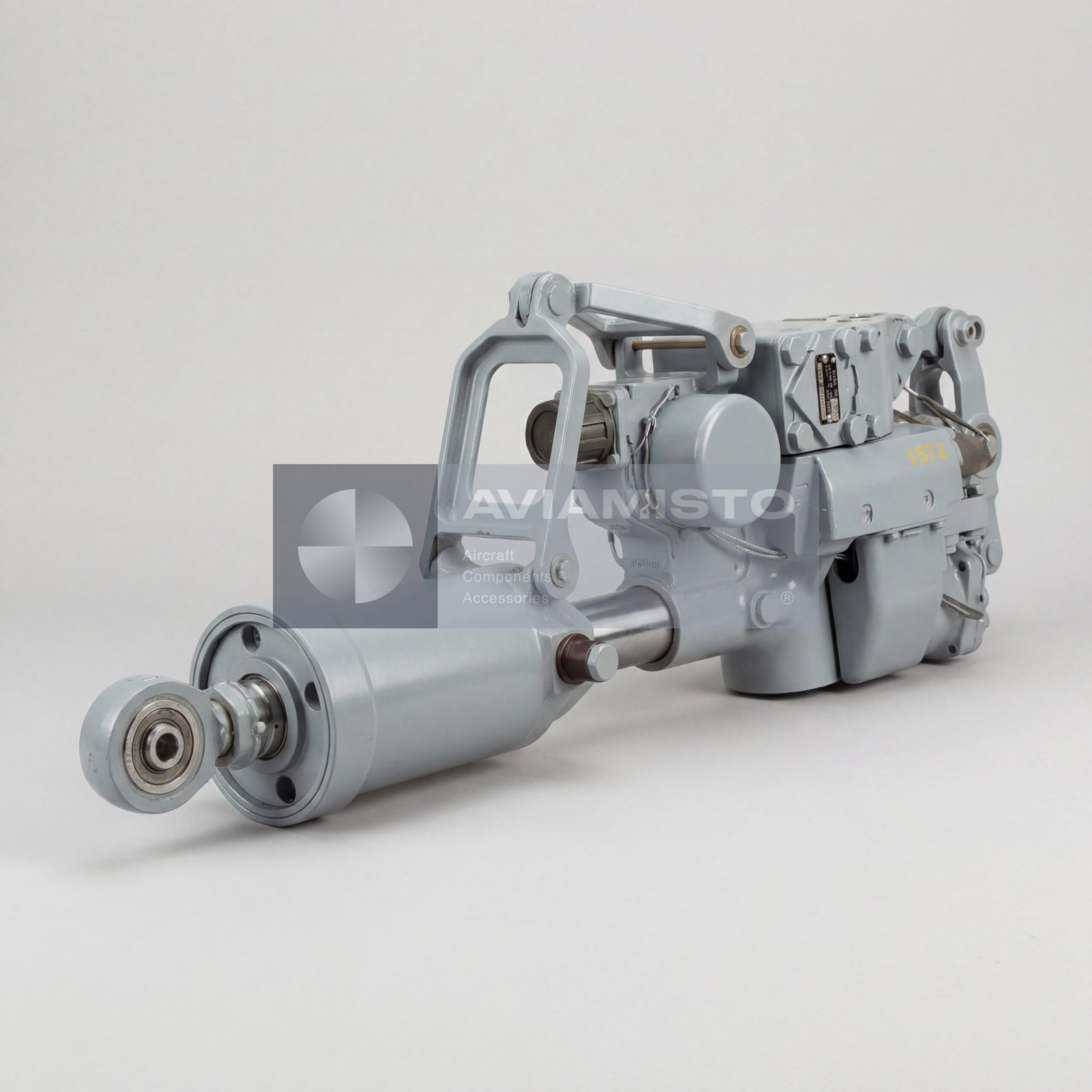

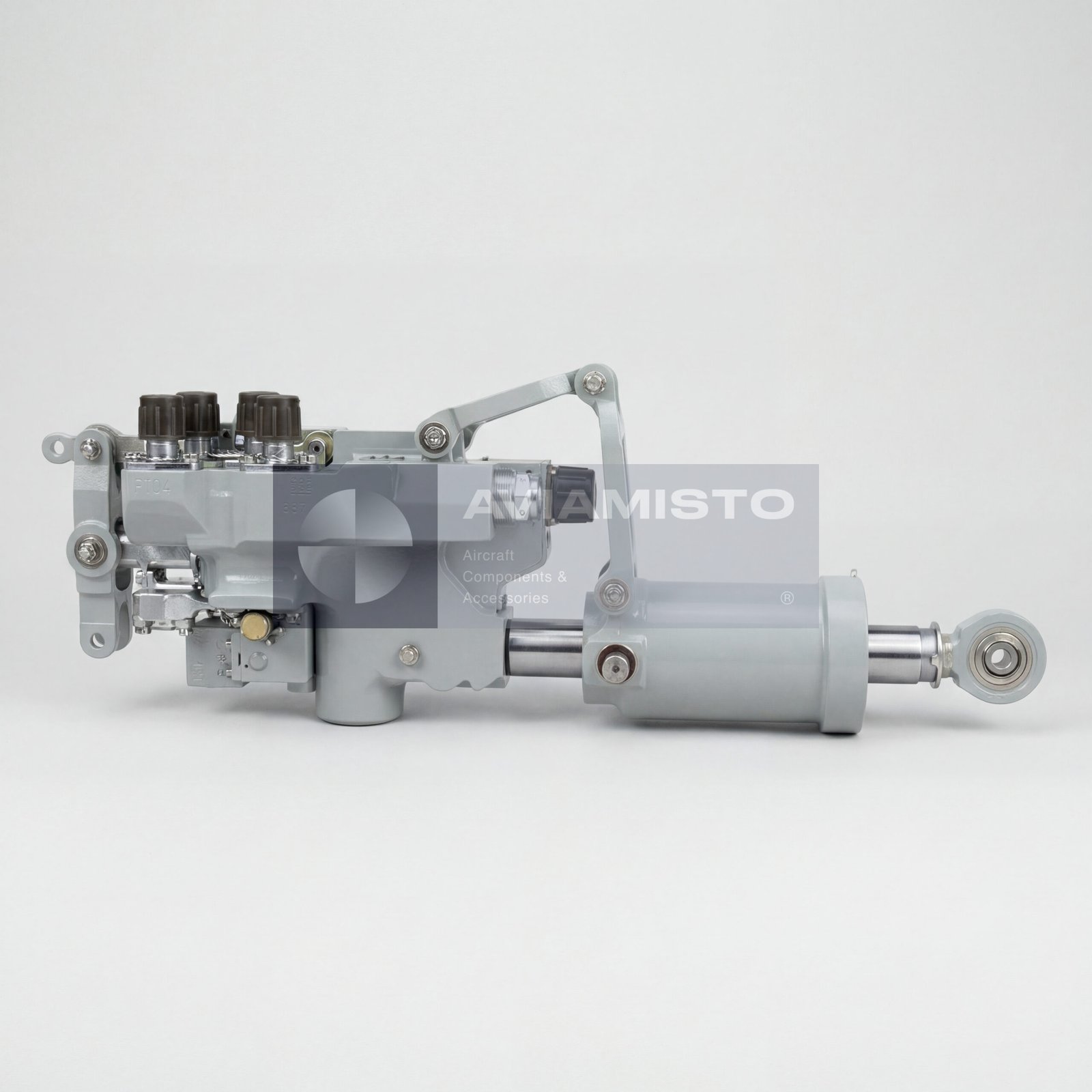

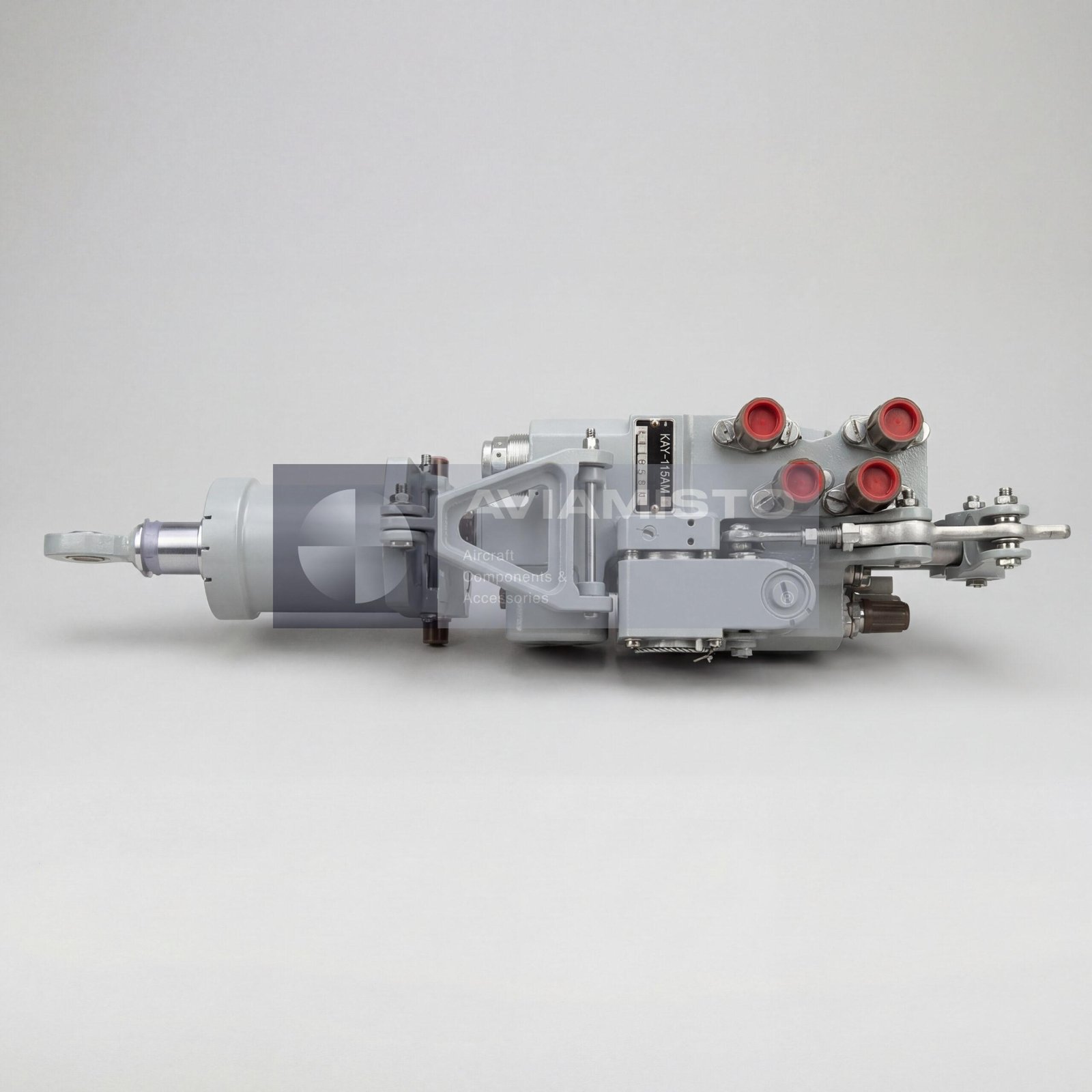

КАУ-115АМ

КАУ-115АМ комбинированный агрегат управления вертолёта

КАУ-115АМ — комбинированный гидравлический агрегат управления, применяемый в системе управления вертолётом. Он перемещает рабочие органы управления несущей системой и связан с механической проводкой от органов управления пилота. Это не простой гидроцилиндр. В одном агрегате сходятся механическое воздействие, гидравлическое питание и корректирующие электрические сигналы. На вертолётах семейства Ми такой агрегат ставят там, где системе управления нужна силовая гидравлическая поддержка и автоматическая коррекция.

Механогидравлическое и комбинированное управление через КАУ-115АМ

В механогидравлическом режиме КАУ-115АМ передаёт движение от проводки управления и использует давление гидросистемы для перемещения связанного механизма. В комбинированном режиме к этому добавляется коррекция по электрическим сигналам от пилотажно-навигационного комплекса. Эти сигналы не заменяют управление пилота, а дополняют его в пределах схемы конкретного борта. Сам агрегат давление не создаёт. Он получает питание от гидросистемы вертолёта и превращает управляющее воздействие в ход выходного звена.

Каналы управления с установленным КАУ-115АМ

КАУ-115АМ работает в каналах продольного, поперечного, путевого управления и общего шага. В этих каналах он связан с тягами, качалками, напорными и сливными линиями, элементами обратной связи и цепями коррекции. Если один из каналов работает неправильно, причина не всегда в самом агрегате. При проверке обычно смотрят давление питания, давление слива, ход выходного звена, состояние АМГ-10, регулировки проводки управления, электрические сигналы и механическую часть, которая подключена к агрегату.

Применение агрегата КАУ-115АМ на вертолётах Ми

КАУ-115АМ применяется на вертолётах семейства Ми, включая Ми-8, Ми-10, Ми-6 и Ми-171. В технических материалах агрегат описывается как исполнительный узел для управления рабочими органами несущей системы в каналах продольного, поперечного, путевого управления и общего шага. В документации Ми-8АМТ КАУ-115АМ указан рядом с КАУ-30Б и РА-60Б как агрегат необратимой системы управления. Точное место установки и количество агрегатов нужно проверять по каталогу деталей конкретного борта.

Идентификация и заказ агрегата КАУ-115АМ

Перед заказом маркировку установленного агрегата нужно сверить с паспортом вертолёта, каталогом деталей или официальной технической документацией. В русской карточке основное обозначение пишется как КАУ-115АМ. В экспортных документах могут встречаться варианты KAU115AM, KAU 115AM, KAU-115-AM и KAU115-AM. Также в русских документах могут попадаться написания КАУ115АМ и КАУ 115АМ. Для точного подбора лучше указать тип вертолёта, канал установки, полное обозначение и приложить фото таблички.

Тип изделия: Комбинированный гидравлический рулевой привод
Функция: Привод исполнительных органов системы управления полётом
Применение / Где используется: Системы управления полётом вертолётов
Система / Место установки: Гидравлическая система управления
Совместимые ВС / техника: Ми-8, Ми-10, Ми-6, Ми-171
Рабочая среда: Гидравлическое масло АМГ-10
Давление в линии нагнетания: от 4,2 до 8,5 МПа
Давление в линии слива: от 0 до 0,5 МПа
Диапазон температур рабочей жидкости: от −10 до +80 °C (рабочий), от −60 до +80 °C (предельный)
Диапазон температур окружающей среды: от −60 до +60 °C
Номинальный сигнал управления: 3 мА
Максимальный ход выходного звена: 74 ± 0,5 мм
Максимально развиваемое усилие: не менее 17 000 Н
Масса: не более 11 кг
Взаимозаменяемость: Взаимозаменяем с КАУ-30Б и РА-60Б
Назначенный ресурс: 1 500 ч до первого капитального ремонта
Межремонтный ресурс: 1 500 ч
Назначенный срок службы: 30 лет
Срок хранения: 10 лет
Комплект поставки: Комбинированный гидравлический рулевой привод, паспорт
Техническая документация: Паспорт КАУ115АМ-000 ПС
