ГА-59/1

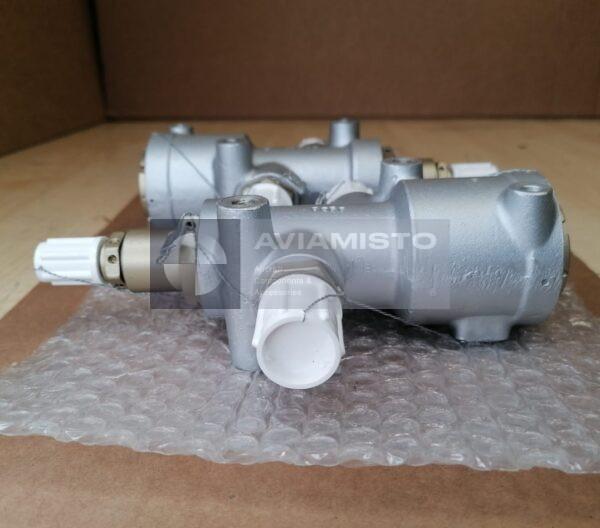

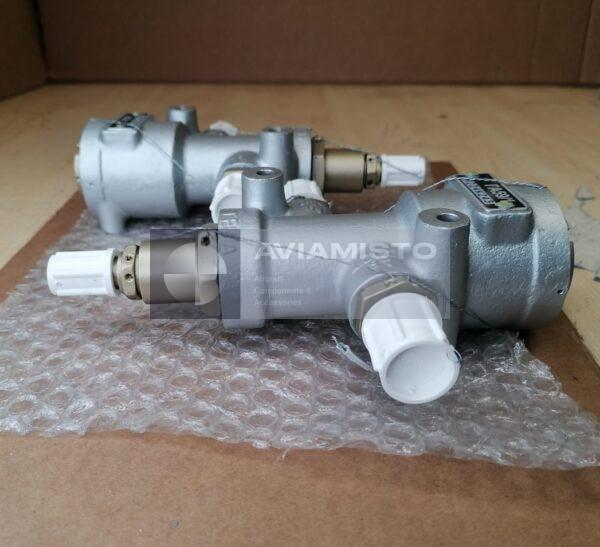

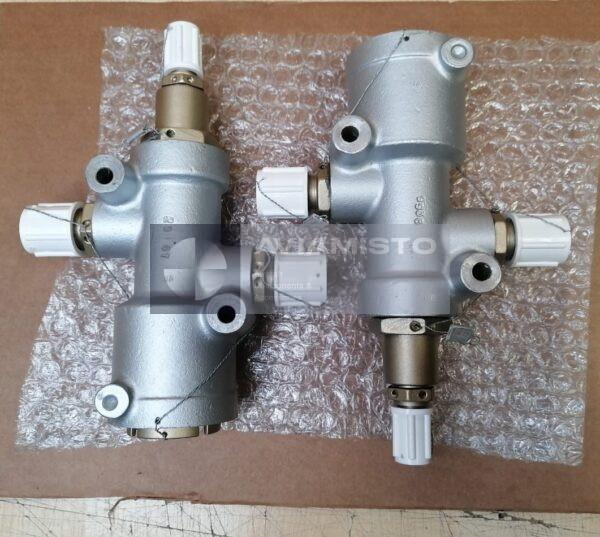

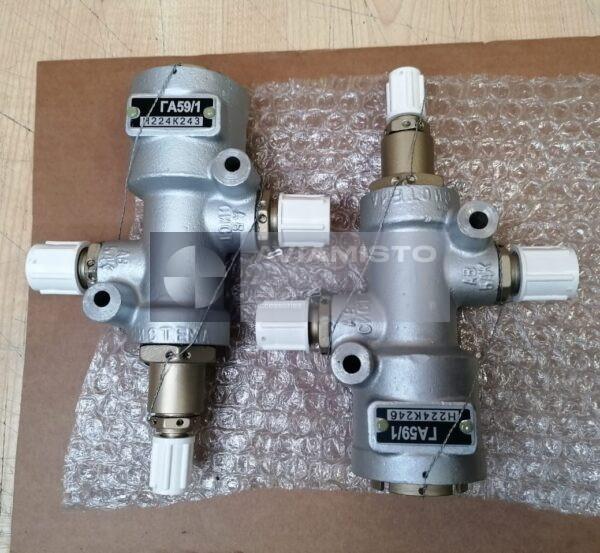

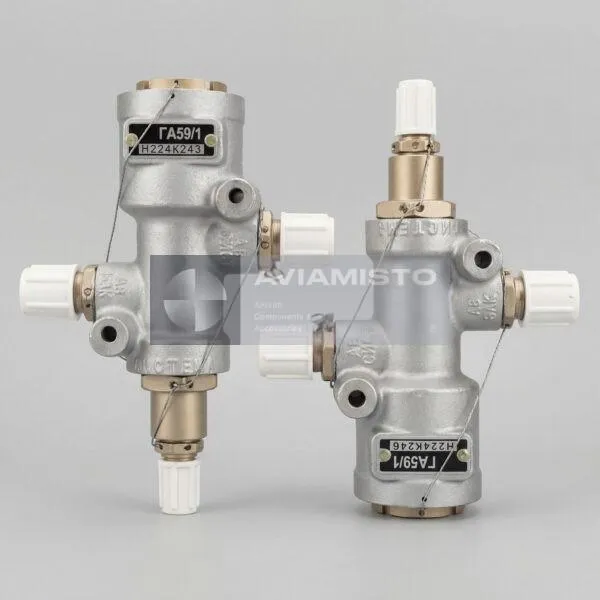

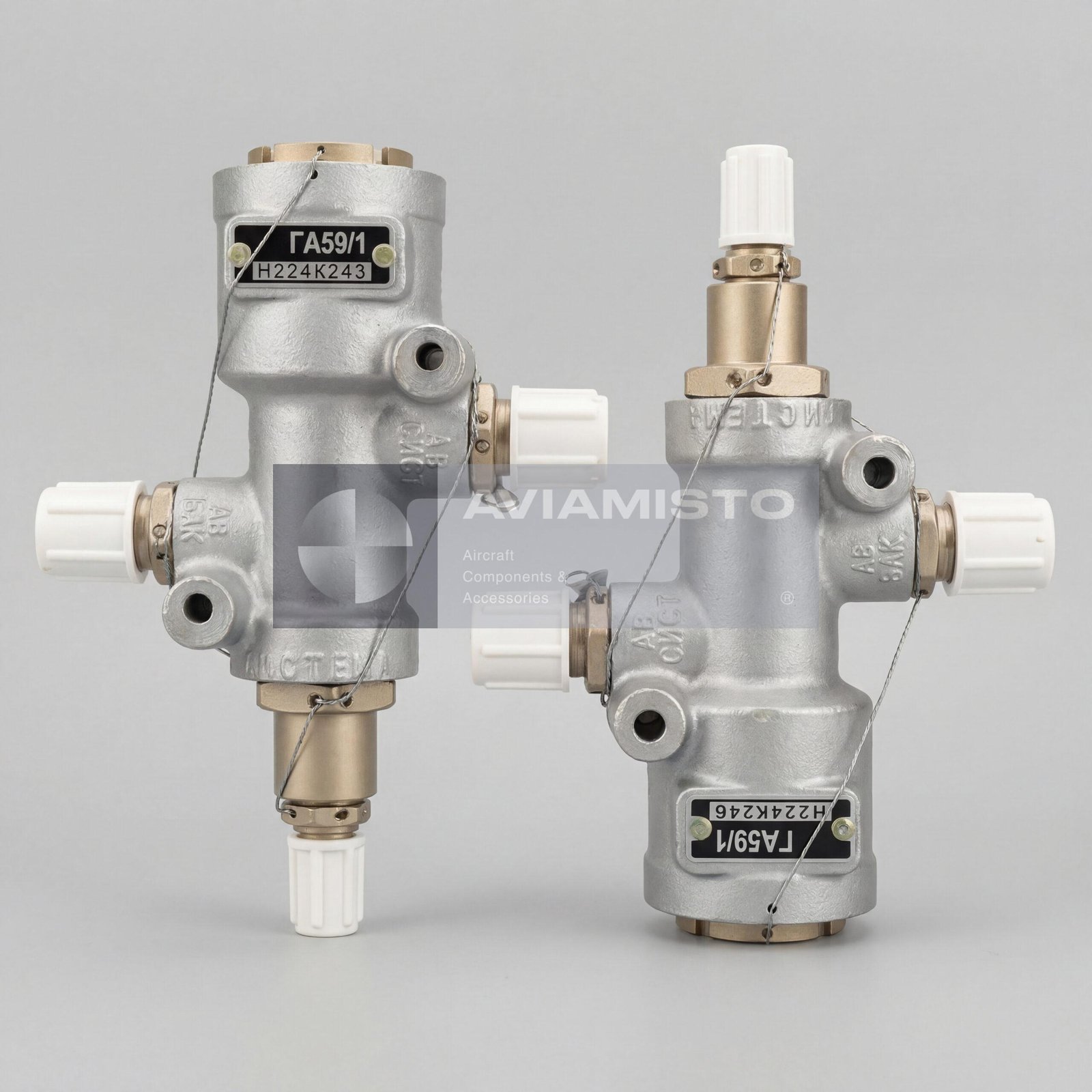

ГА-59/1 клапан включения резервной гидросистемы

ГА-59/1 — автоматический клапан, применяемый в гидросистеме вертолетов семейства Ми-8 / Ми-17. Его задача связана с падением давления в основной гидросистеме. Пока давление в основной системе нормальное, дублирующая система находится в режиме ожидания и не питает гидроусилители управления. Когда давление падает ниже заданного уровня, клапан меняет положение и подключает резервную подачу. Для системы управления это важный переход: гидроусилители получают питание от дублирующего контура, а управление сохраняет работоспособность.

Автоматическое включение резерва через ГА-59/1

В работе ГА-59/1 реагирует именно на давление, а не на отдельную команду экипажа. При нормальном давлении основной системы клапан удерживает дублирующую систему в штатном режиме. Когда давление снижается до порога включения, подпружиненный золотник перемещается и меняет соединение внутренних каналов. После этого рабочая жидкость от дублирующей системы поступает к гидроусилителям. При восстановлении давления выше порога отключения клапан возвращает контур в исходное состояние. Конкретную схему работы нужно сверять по документации вертолета.

Работа гидросистемы с клапаном ГА-59/1

В гидравлическом контуре ГА-59/1 работает вместе с насосами, гидробаком, напорными и сливными линиями, обратными клапанами, гидроусилителями, сигнализаторами давления и трубопроводной арматурой. Сам клапан не создает давление и не устраняет утечку. Он только переключает путь подачи, когда основной контур уже не держит нужное давление. Если резервная система не включается, причина может быть не только в ГА-59/1. Проверяют насос, уровень и чистоту АМГ-10, герметичность линий, состояние клапанов и работу смежных агрегатов.

Применение ГА-59/1 на вертолетах Ми-8 и Ми-17

ГА-59/1 применяется в гидросистемах вертолетов Ми-8 и Ми-17, где основная и дублирующая системы совместно обеспечивают питание гидроусилителей управления. В открытых технических материалах по Ми-8 клапан описан как агрегат, через который при падении давления в основной системе в работу вступает дублирующая система. В перечнях оборудования Ми-171Е он также указан как клапан включения аварийного питания. Точное место установки и исполнение нужно проверять по каталогу деталей конкретного борта.

Идентификация и заказ клапана ГА-59/1

Перед заказом маркировку установленного клапана нужно сверить с каталогом деталей, техническим описанием или эксплуатационной документацией. В русской карточке основное обозначение пишется как ГА-59/1. В экспортных документах может встречаться латинское написание GA-59/1. Для точного подбора лучше указать тип вертолета, место установки, полное обозначение и приложить фото маркировки, если оно есть. Изделие также известно под альтернативным обозначением GA-59/1.

Тип изделия: Автоматический клапан включения дублирующей гидросистемы
Функция: Автоматическое переключение на резервную гидросистему при падении давления
Применение / Где используется: Гидравлические системы ВС
Система / Место установки: Основной и дублирующий гидравлические контуры
Совместимые ВС / техника: Вертолёты семейства Ми-8, Ми-17
Рабочая среда: АМГ-10
Давление включения дублирующей системы: 3,0 ± 0,5 МПа
Давление выключения дублирующей системы: 3,5 ± 0,5 МПа
Конструктивное исполнение: Золотниковый клапан с пружинным приводом и встроенным дросселем гашения пульсаций
Материал корпуса: Литой алюминиевый сплав
Внутренние элементы: Стальная гильза, золотник, пружина, дроссель
Фильтрация: Сетчатый фильтр во входном штуцере
Техническая документация: Техническое описание и эксплуатационная документация ГА-59/1
