ГА-172-00-2/Т

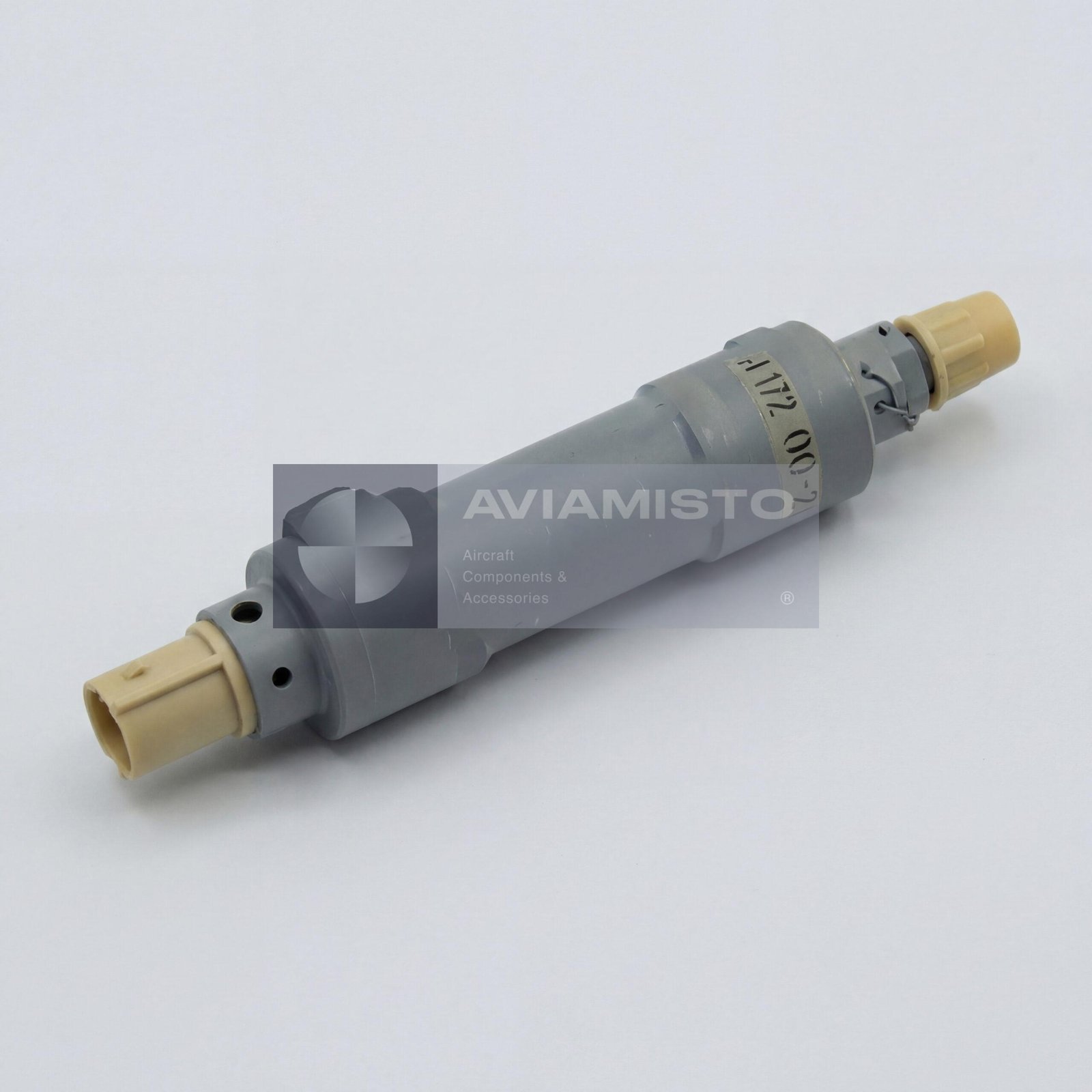

ГА-172-00-2/Т гидравлический дозатор для систем ВС

ГА-172-00-2/Т — гидравлический дозатор, применяемый в гидросистемах воздушных судов. Его ставят в линию, где при повреждении трубопровода нужно ограничить потерю рабочей жидкости. Это не обычный кран, который экипаж открывает или закрывает в штатном режиме. Дозатор реагирует на объём жидкости, прошедший через него за один цикл работы. Если этот объём превышает заданное значение, агрегат перекрывает повреждённое направление и помогает сохранить жидкость в остальной части системы.

Автоматическое отключение линии через ГА-172-00-2/Т

В нормальном режиме жидкость проходит через дозатор к подключённому участку гидросистемы. Если трубопровод повреждён или появляется сильная утечка, через дозатор начинает уходить больше жидкости, чем допускает его настройка. После достижения заданного объёма внутренний механизм закрывает проход к повреждённой линии. В обратном направлении проход остаётся свободным. Такая схема нужна там, где отказ одной магистрали не должен быстро вывести из строя всю гидросистему.

Работа гидросистемы с установленным дозатором ГА-172-00-2/Т

В гидравлическом контуре ГА-172-00-2/Т работает вместе с насосами, трубопроводами, распределителями, исполнительными механизмами, агрегатами шасси и сервисной арматурой. Сам дозатор не устраняет повреждение и не восстанавливает давление. Его задача уже: отсечь неисправный участок и дать остальной системе возможность сохранить работоспособность. Если давление в системе падает, проверяют не только дозатор, но и сам трубопровод, исполнительный агрегат, состояние клапанов, уровень жидкости и место утечки.

Применение дозатора ГА-172-00-2/Т на Ми-8 и Ан-26

ГА-172-00-2/Т применяется в гидросистемах вертолётов и самолётов. В открытых технических материалах и перечнях комплектующих он встречается для Ми-8 / Ми-17 и Ан-26. По месту установки это могут быть контуры управления, линии системы шасси или другие участки гидросистемы, где требуется автоматическое ограничение потери жидкости. Точную применяемость нужно проверять по каталогу деталей или руководству по техническому обслуживанию конкретного борта. Внешне похожий агрегат не всегда подходит по объёму дозирования, давлению или исполнению.

Идентификация и заказ дозатора ГА-172-00-2/Т

Перед заказом маркировку установленного агрегата нужно сверить с документацией воздушного судна. В русской документации основное обозначение пишется как ГА-172-00-2/Т. В экспортных или складских документах могут встречаться варианты GA-172-00-2, GA-172-00-2/T и GA172002T. Если запрос связан с ремонтом, лучше сразу указать, в какой системе стоит дозатор: управление, шасси или другая гидравлическая линия. Для точного подбора стоит приложить фото маркировки и указать тип воздушного судна. Изделие также известно под альтернативными обозначениями GA-172-00-2 и GA172002T.

Тип изделия: Гидравлический дозатор отключения магистрали
Функция: Автоматическое отключение повреждённого трубопровода
Применение / Где используется: Гидравлические системы ВС
Система / Место установки: Контуры управления и системы шасси
Совместимые ВС / техника: Вертолёты Ми-8, Ми-17; самолёты Ан-26
Рабочая среда: АМГ-10 (ГОСТ 6794-75)
Диапазон рабочего давления: от 2 до 220 кгс/см²
Давление удержания клапана в закрытом положении: не более 0,8 кгс/см²
Объём дозирования: 400 ± 50 см³
Диапазон температур рабочей жидкости: от −60 до +80 °C
Максимальная температура рабочей жидкости: +90 °C
Направление потока: Свободный проход в обратном направлении
Конструктивное исполнение: Корпус, втулка, золотник, два клапана, диафрагма, две пружины
Масса: не более 0,3 кг
Техническая документация: Техническое описание и руководство по эксплуатации ГА-172-00-2/Т
