НШ-39М (НШ39М)
гидравлический насос
Описание

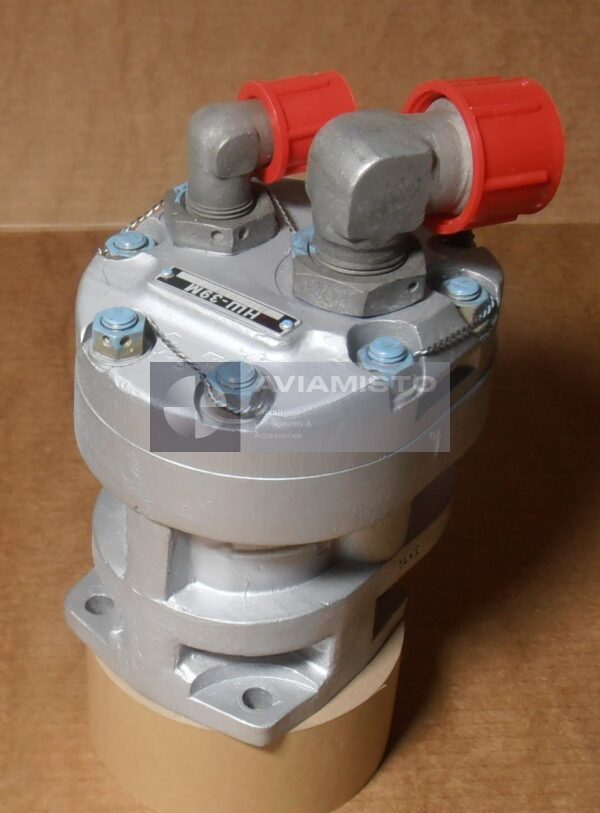

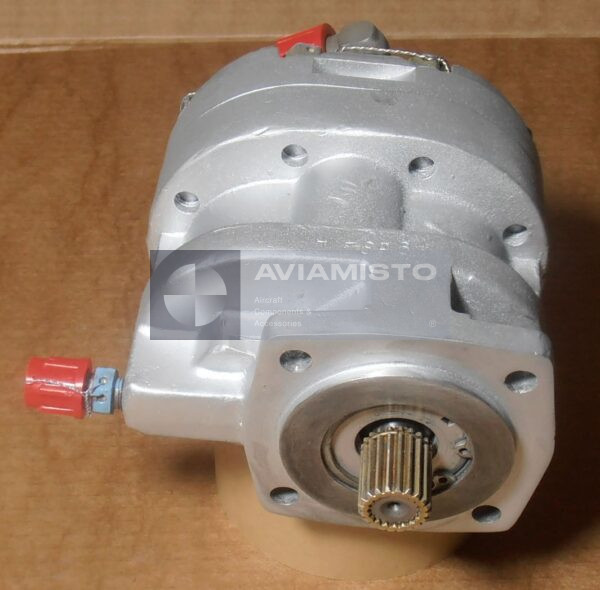

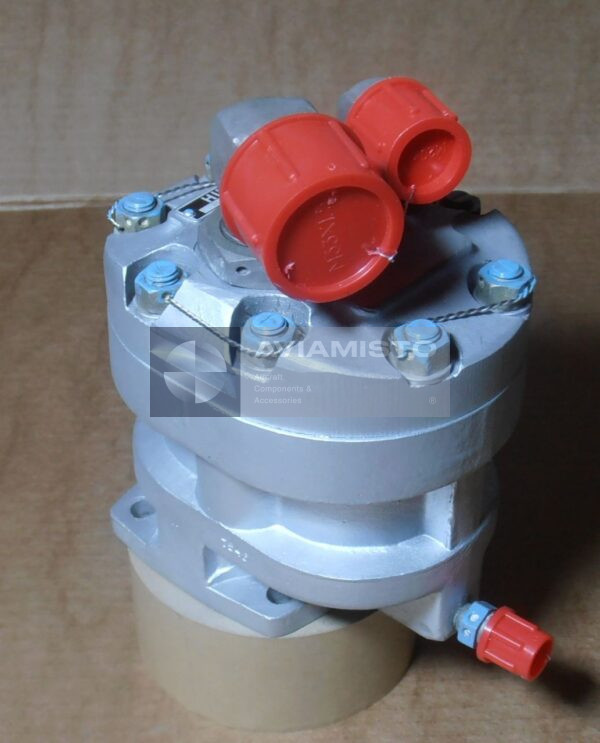

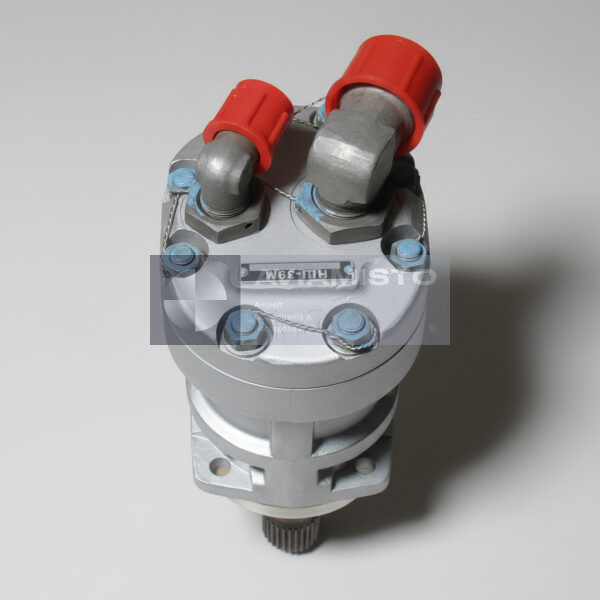

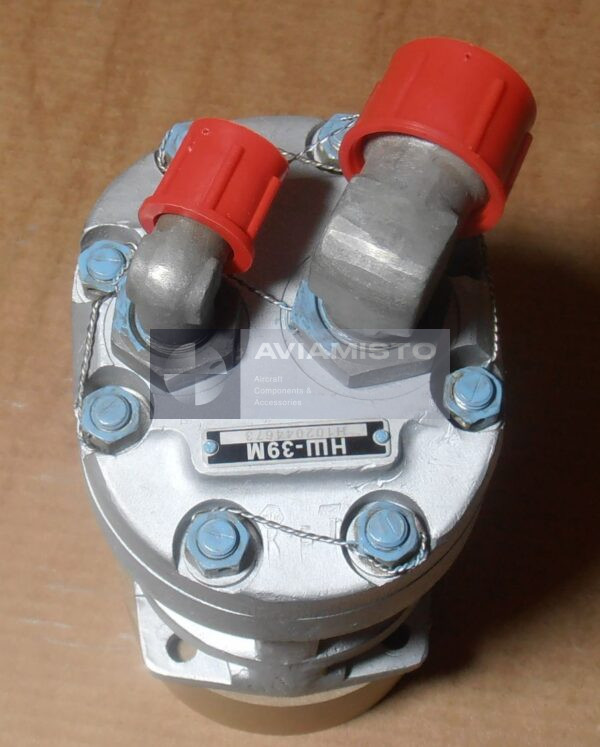

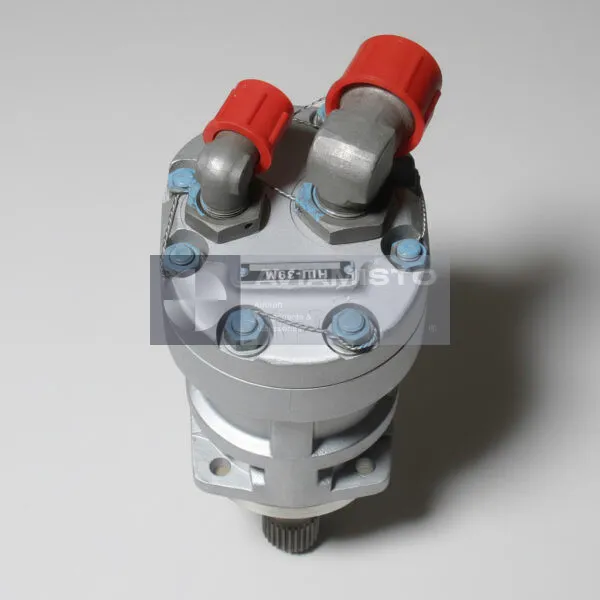

НШ-39М шестерёнчатый насос гидросистемы Ми-8
НШ-39М — шестерёнчатый насос высокого давления, применяемый в гидросистемах вертолётов и воздушных судов. Он подаёт рабочую жидкость в напорную линию гидросистемы. Сам насос не регулирует давление и не переключает потребителей. Его задача — создать подачу жидкости АМГ-10 или АМГ-10Б в контур, где дальше уже работают фильтры, автоматы разгрузки, гидроаккумуляторы, клапаны и исполнительные агрегаты. В материалах по Ми-8 НШ-39М прямо указан как насос для питания гидроусилителей КАУ-30Б и РА-60Б.
Полное описаниеСвернуть описание
Подача рабочей жидкости через НШ-39М
В работе НШ-39М приводится механически от агрегатов вертолёта. Шестерёнчатая пара забирает жидкость из гидросистемы и подаёт её под давлением в напорную магистраль. В гидросистеме Ми-8 основная и дублирующая системы имеют по одному насосу НШ-39М. Дальше поток проходит через элементы системы и поступает к гидроусилителям управления. Если насос не даёт нужную подачу, давление в контуре падает, а система управления может начать работать с задержкой или повышенными усилиями.
Связка НШ-39М с КАУ-30Б и РА-60Б
НШ-39М тесно связан с системой управления, потому что гидроусилителям нужен стабильный источник давления. Агрегаты КАУ-30Б работают в каналах управления несущим винтом, а РА-60Б связан с путевым каналом и управлением рулевым винтом. Насос подаёт жидкость, за счёт которой эти агрегаты получают силовую поддержку. Если в управлении появляются тяжёлый ход, нестабильное давление или отказ усиления, проверяют не только насос. Обычно смотрят жидкость, фильтры, автомат ГА-77В, гидроаккумуляторы, утечки и состояние сливных линий.
Применение насоса НШ-39М на Ми-8 и Ми-17
НШ-39М применяется на вертолётах Ми-8 и Ми-17, а также может встречаться на технике с близкой схемой гидросистемы. В открытых каталогах насос также указан для Ми-8 и Ил-76, но наиболее подробно его работа описана именно в материалах по гидросистеме Ми-8. Точную применяемость нужно проверять по каталогу деталей и документации конкретного борта. При подборе важно учитывать не только название насоса, но и направление вращения, место установки и требования паспорта.
Идентификация и заказ насоса НШ-39М
Перед заказом маркировку установленного насоса нужно сверить с паспортом изделия или документацией воздушного судна. В русской карточке основное обозначение пишется как НШ-39М. В экспортных документах могут встречаться варианты NSH39M, NSH-39M или NSh-39M. Для точного запроса лучше указать тип воздушного судна, место установки, направление вращения и уточнить, нужен насос в сборе или отдельные детали. Изделие также известно под альтернативными обозначениями NSH39M и NSH-39M.
Технические характеристики
- Тип изделия
- Шестерёнчатый гидравлический насос высокого давления
- Функция
- Подача гидравлической жидкости под давлением в гидросистему воздушного судна
- Применение / Где используется
- Авиационные и вертолётные гидросистемы
- Система / Место установки
- Приводной гидронасос, устанавливаемый от двигателя / трансмиссии
- Совместимые ВС / техника
- Ми-8, Ми-17 и воздушные суда с аналогичными гидросистемами
Все характеристикиСвернуть характеристики
- Рабочая среда
- АМГ-10, АМГ-10Б
- Тип привода
- Механический привод от двигателя / трансмиссии
- Направление вращения
- Левое, против часовой стрелки
- Номинальное рабочее давление
- 7.5 МПа
- Максимальное рабочее давление
- 9 МПа
- Номинальная частота вращения вала
- 2500 об/мин
- Максимальная частота вращения вала
- 2900 об/мин
- Номинальная подача
- Не менее 30 л/мин
- Утечка через дренаж
- Не более 10 см³/ч
- Температура рабочей жидкости
- −60…+70 °C
- Температура окружающей среды
- −60…+60 °C
- Масса
- Не более 4.2 кг
- Комплект поставки
- Насос в сборе с паспортом и отметками заводского контроля
- Документация
- Паспорт насоса НШ-39М
