НПП-МК 1485-МК

НПП-МК 1485-МК как навигационно-пилотажный прибор

НПП-МК, изделие 1485-МК, — бортовой электромеханический навигационно-пилотажный прибор для индикации положения воздушного судна в горизонтальной плоскости. В кабине он используется как один из основных приборов контроля курса, путевых углов, сноса и отклонения от линии заданного пути. Прибор принимает сигналы от бортовых курсовых, радионавигационных и вычислительных систем, после чего отображает их через шкалы, стрелки, планки и сигнальные флажки. Для пилота и штурмана НПП-МК является рабочим прибором маршрута, контроля курса и навигационного положения.

Какие параметры показывает НПП-МК

НПП-МК отображает текущий курс, заданный курс, заданный путевой угол, угол сноса и положение воздушного судна относительно линии заданного пути. В режиме захода на посадку прибор может показывать отклонение по курсу и глиссаде, если это предусмотрено комплектацией борта и подключенными системами. В зависимости от схемы самолета или вертолета НПП-МК может получать данные от курсовых систем, РСБН, РСДН, спутниковой навигации, систем воздушных сигналов и других источников. То есть сам прибор не “навигационная система”, а индикатор, который собирает и показывает данные от комплекса.

НПП-МК в составе пилотажно-навигационного комплекса

Прибор НПП-МК устанавливается в составе пилотажно-навигационного оборудования воздушного судна. Изделия семейства НПП / 1485 применялись на разных советских и российских самолетах и вертолетах, но конкретная применяемость зависит от индекса, распайки, входных сигналов и состава бортового комплекса. Модификации с индексами МК, ТК, В, ДК могут быть похожи внешне, но отличаться по сопряжению. Поэтому при замене нельзя ориентироваться только на общий тип “НПП”. Нужно сверять именно изделие 1485-МК и документацию конкретного борта.

Электромеханическая индикация НПП-МК

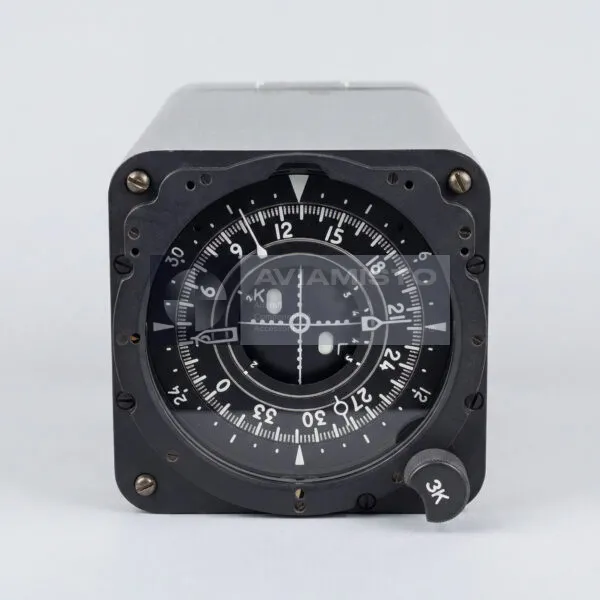

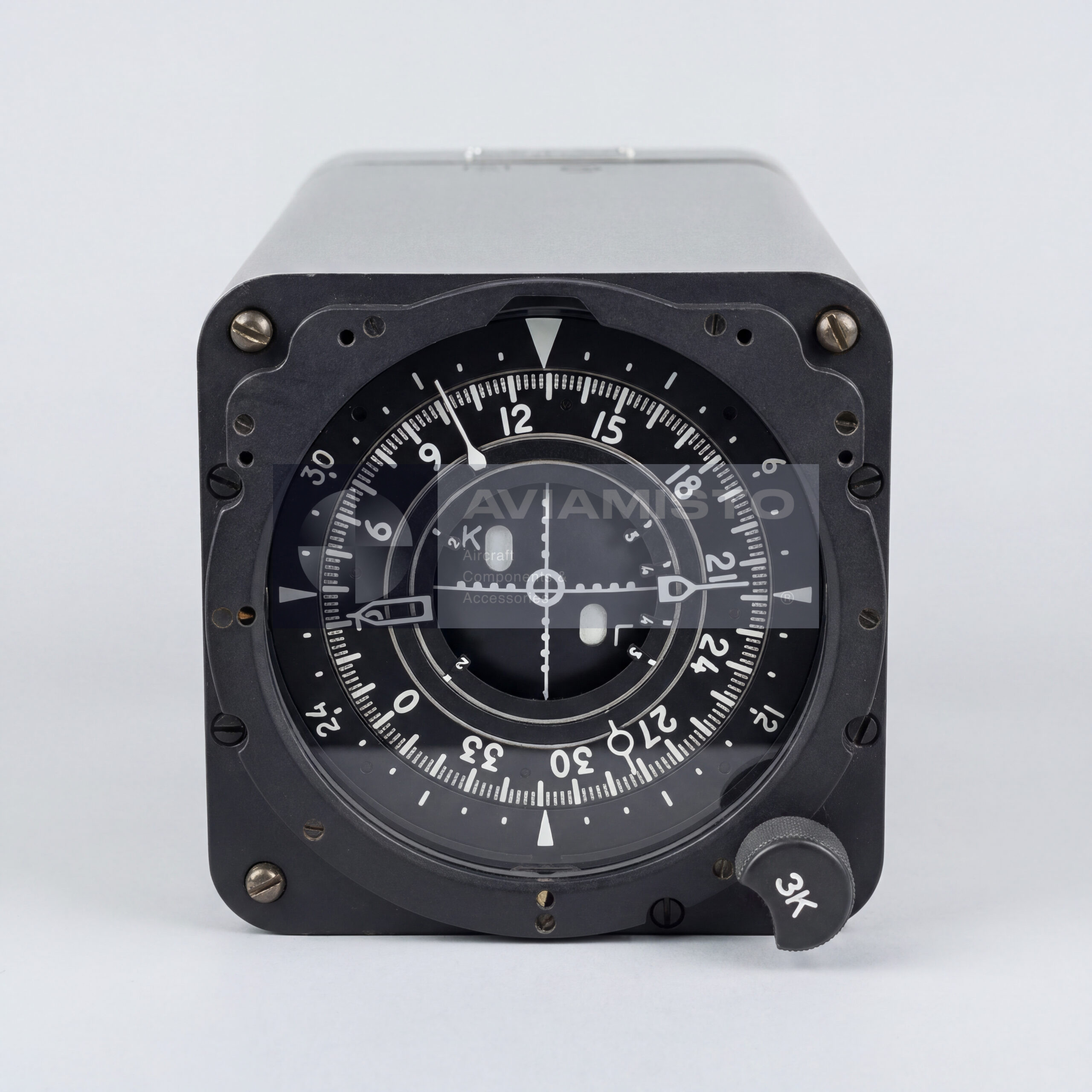

НПП-МК выполнен как электромеханический прибор с подвижными шкалами, стрелками-планками, счетчиками, бленкерами и встроенной подсветкой. Такая конструкция дает экипажу наглядную навигационную картину без цифрового дисплея. Бленкеры используются для предупреждения о недостоверности сигнала или отказе связанного канала. Подсветка позволяет использовать прибор ночью и в условиях ограниченной видимости. При проверке важно, чтобы шкалы и стрелки двигались плавно, без заедания, а сигнальные флажки срабатывали корректно при подаче контрольных сигналов.

Питание и сопряжение НПП-МК

НПП-МК использует цепи переменного и постоянного тока. Следящие системы и часть сигнальных цепей питаются переменным током 36 В с частотой 400 Гц. Постоянный ток 27 В используется для логики, сигнальных флажков и встроенного освещения. Прибор сопрягается с курсовыми системами, системами воздушных сигналов, РСБН, РСДН, спутниковой навигацией и другими источниками в зависимости от конкретной схемы. В числе возможных связанных систем указываются СН-3307, ИКВ-1, СКВ и СВС. Перед установкой обязательно проверяют распиновку и соответствие входных сигналов.

Связь НПП-МК с автоматическим управлением

НПП-МК может не только показывать данные экипажу, но и участвовать в контуре автоматического или директорного полета. Прибор выдает сигналы о навигационном положении воздушного судна в систему автоматического управления. Это важно при полете по маршруту, когда САУ использует данные о курсе, путевом угле и отклонении от линии заданного пути. Если прибор неправильно отрабатывает сигнал или имеет погрешность в следящей системе, ошибка может проявиться не только на индикации, но и в работе автоматического управления.

Условия эксплуатации НПП-МК

НПП-МК рассчитан на авиационные условия эксплуатации: широкий температурный диапазон, вибрации, высотность и линейные перегрузки. Прибор устанавливается в стандартное место приборной панели формата 120 × 120 мм, а корпус имеет глубину, достаточную для установки с задним штепсельным разъемом. При дефектации проверяют корпус, стекло, подсвет, разъем, флажки отказов, плавность движения шкал, отсутствие застоя стрелок и реакцию на контрольные сигналы. Для такого прибора внешний вид важен, но окончательную пригодность показывает только проверка по электрическим и точностным параметрам.

Поставка и взаимозаменяемость НПП-МК 1485-МК

При закупке нужно указывать полное обозначение НПП-МК и индекс изделия 1485-МК. Формулировки вроде “прибор НПП” или “изделие 1485” могут привести к ошибке, потому что в семействе есть несколько исполнений. Они могут отличаться входными сигналами, распайкой, допустимыми системами сопряжения и применяемостью на конкретном типе воздушного судна. Перед установкой прибор сверяют с руководством по техническому обслуживанию, электрической схемой, каталогом и перечнем взаимозаменяемости. Для эксплуатации также важны паспорт, отметки проверки и результаты стендового контроля.

Тип изделия: Навигационно-пилотажный прибор / плановый навигационный индикатор
Обозначение: НПП-МК
Индекс изделия: 1485-МК
Альтернативные обозначения: NPP-MK; 1485-MK; НПП-МК; 1485-МК
Функция: Индикация курса, заданного курса, путевых углов, угла сноса, отклонения от ЛЗП и навигационных команд
Применение / Где используется: Пилотажно-навигационные системы самолетов и вертолетов
Система / Место установки: Навигационно-пилотажная приборная панель кабины экипажа
Тип прибора: Электромеханический бортовой навигационный индикатор
Тип индикации: Механическая индикация с подвижными шкалами, стрелками-планками, счетчиками, бленкерами и встроенной подсветкой
Отображаемые параметры: Текущий курс, заданный курс, заданный путевой угол, угол сноса, положение относительно ЛЗП, отклонение по курсу и глиссаде в зависимости от комплектации борта
Связанные системы: Курсовые системы, РСБН, РСДН, СНС, СВС и САУ в зависимости от схемы воздушного судна
Примеры сопрягаемых систем: СН-3307, ИКВ-1, СКВ, СВС в зависимости от установки
Связь с САУ: Выдает сигналы навигационного положения в систему автоматического управления для автоматического или директорного полета по маршруту
Питание переменным током: 36 В, 400 Гц
Питание постоянным током: 27 В
Потребляемая мощность по цепи 36 В: До 25 В·А
Потребляемая мощность по цепи 27 В: До 15 Вт
Установочный формат панели: Стандартное место 120 × 120 мм
Лицевая часть: Авиационный фланец формата около 120 мм

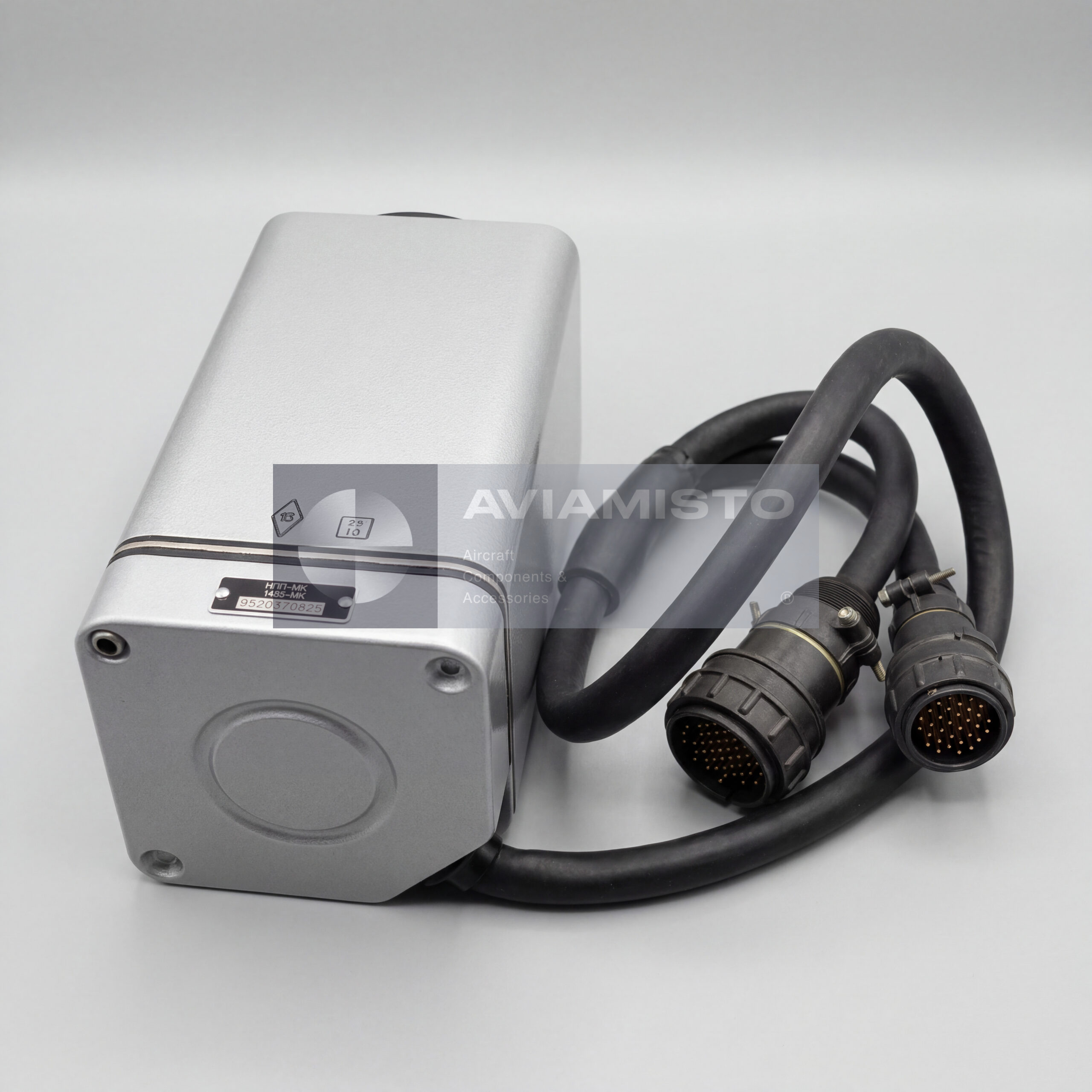

Глубина корпуса: Около 250 мм с учетом заднего штепсельного разъема
Масса: Не более 3,5 кг
Погрешность дистанционной передачи курса: Не более ±0,5° по следящей системе
Застой шкал и стрелок: Не более 0,2°
Диапазон рабочих температур: −60 до +60 °C
Допустимая высота эксплуатации: До 25 000 м
Устойчивость к линейным перегрузкам: До 10 g при длительном воздействии
Виброустойчивость: До 500 Гц согласно эксплуатационной документации
Взаимозаменяемость: Проверяется по точной модификации, распайке разъема, входным сигналам и комплектации навигационной системы ВС
