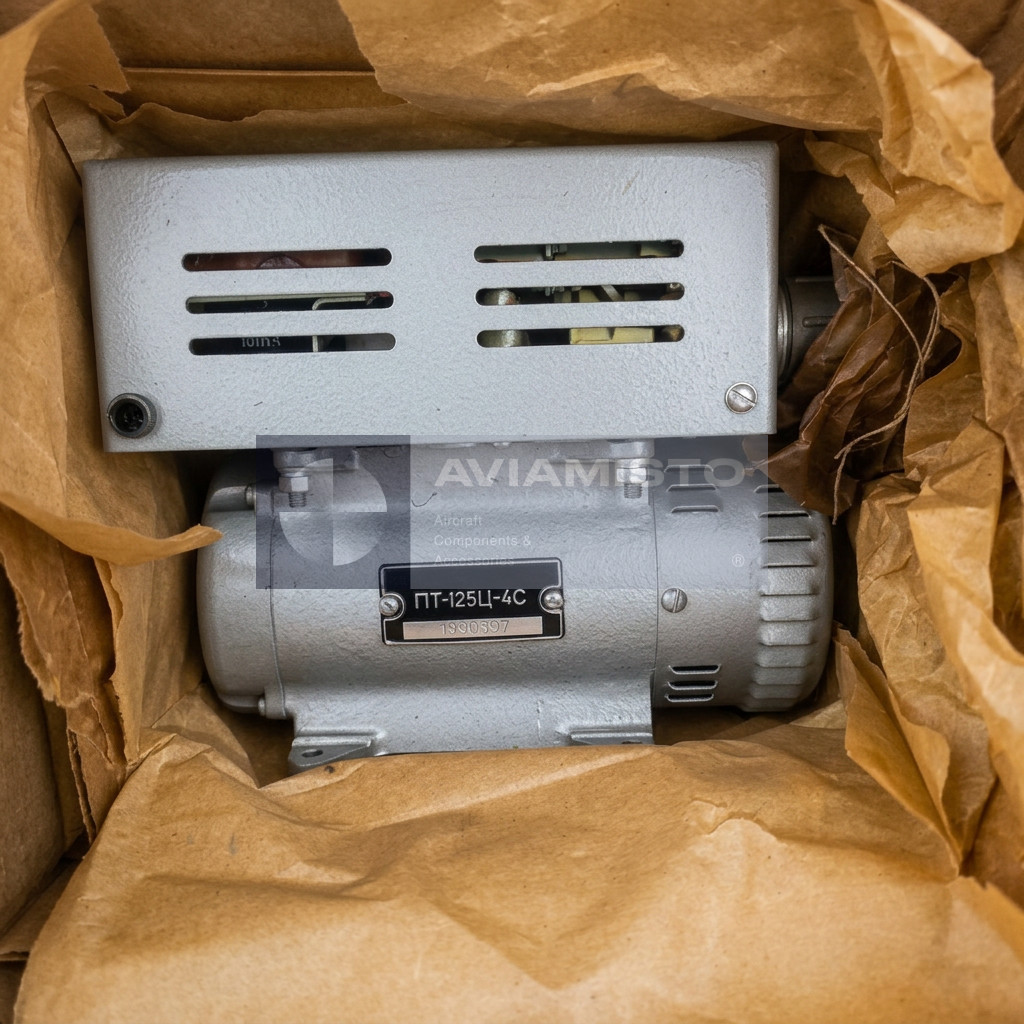

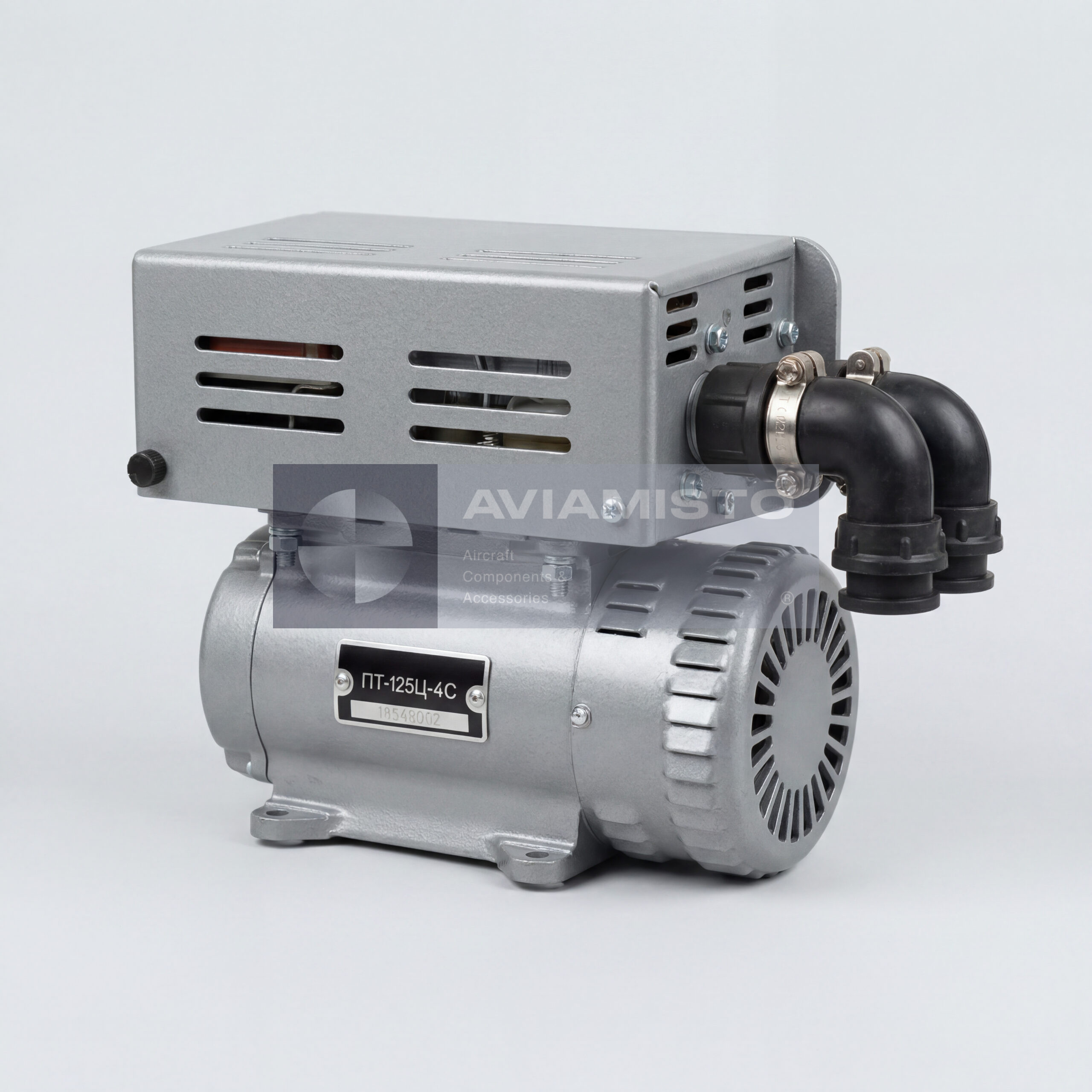

ПТ-125Ц-4С

Преобразователь ПТ-125Ц-4С в бортовой сети ВС

ПТ-125Ц-4С — авиационный электромашинный преобразователь, который получает питание от бортовой сети постоянного тока и выдает трехфазный переменный ток для приборов и систем воздушного судна. Проще говоря, агрегат преобразует 27 В постоянного тока в 36 В переменного тока частотой 400 Гц. Такие преобразователи ставились на самолеты и вертолеты, где часть пилотажно-навигационного оборудования требует именно переменного трехфазного питания, а не прямого питания от аккумуляторной или генераторной сети постоянного тока.

ПТ-125Ц-4С как резервное питание приборов

Одна из основных задач ПТ-125Ц-4С — питание важных приборов при отказе или недоступности штатных генераторов переменного тока. В такой ситуации преобразователь может работать от сети постоянного тока и сохранять питание для отдельных потребителей, например авиагоризонтов и другого пилотажно-навигационного оборудования. Для экипажа это важно, потому что часть приборов должна оставаться работоспособной даже при проблемах с основной системой электроснабжения. Поэтому ПТ-125Ц-4С часто рассматривают как элемент резервной или вспомогательной схемы питания.

Выходное питание ПТ-125Ц-4С для приборов

На выходе ПТ-125Ц-4С формирует трехфазное переменное напряжение по схеме “звезда”. Его мощность рассчитана на питание ограниченного набора приборов, а не на крупные силовые потребители. Подключенная нагрузка должна соответствовать допустимому току и номинальной мощности преобразователя. Если агрегат перегрузить или подключить к неподходящему потребителю, могут появиться просадка напряжения, нестабильная частота, перегрев или неправильная работа приборов. Поэтому при замене важно смотреть не только на обозначение, но и на фактическую схему питания конкретного борта.

Электромашинная конструкция ПТ-125Ц-4С

ПТ-125Ц-4С относится к умформерам — электромашинным преобразователям частоты. Внутри агрегата двигатель постоянного тока механически связан с генераторной частью, которая выдает переменный ток нужной частоты. Ротор работает на высокой частоте вращения, поэтому для исправности важны не только электрические параметры, но и механическое состояние агрегата. При обслуживании обращают внимание на свободное вращение, шум, вибрацию, состояние подшипников, коллектора, изоляции, разъема, а также на нагрев при длительной работе под нагрузкой.

Применение ПТ-125Ц-4С на самолетах и вертолетах

Преобразователь ПТ-125Ц-4С применялся на пассажирских, транспортных, военных и специальных воздушных судах советской и российской разработки. Среди типовых платформ — Ил-62М, Ил-76, Ил-78, Ту-134, Як-40, Ан-22, Ан-24, Ан-26, Ан-30, а также вертолеты Ми-24. В зависимости от комплектации он может питать авиагоризонты, навигационные приборы и другие маломощные потребители трехфазного переменного тока. Точное применение нужно сверять по каталогу деталей и электрической схеме конкретной модификации воздушного судна.

Проверка и замена ПТ-125Ц-4С

При замене ПТ-125Ц-4С важно не подбирать агрегат только по внешнему сходству. У авиационных преобразователей могут отличаться выходное напряжение, мощность, схема фаз, разъем, крепление и допустимая нагрузка. Перед установкой обычно проверяют внешний вид, состояние разъема, отсутствие следов перегрева, свободное вращение ротора и комплектность документов. Работоспособность лучше подтверждать проверкой под нагрузкой: контролируют входной ток, выходное напряжение, частоту, шум, вибрацию и нагрев. Для электромашинного агрегата это намного показательнее, чем простая визуальная оценка.

Поставка и документы на ПТ-125Ц-4С

ПТ-125Ц-4С может поставляться новым, с хранения, после ремонта или после капитального ремонта — в зависимости от наличия и документов. Для авиационного применения важны паспорт, этикетка, сведения о приемке, хранении, ремонте и результатах проверки. Если агрегат нужен для установки на борт, документы лучше уточнять до заказа, а не после получения изделия. Также стоит заранее указать требуемое состояние: просто складской агрегат, проверенный на стенде, после ремонта или с подтвержденными выходными параметрами.

ation, connector condition, signs of overheating, storage condition, and availability of documentation. In aircraft service, performance verification normally includes input current, output voltage, output frequency, operation under load, noise, vibration, and heating during continuous operation.

Supply and documentation for PT-125Ts-4S

The PT-125Ts-4S may be supplied as new production, from storage, repaired, or overhauled depending on availability. For aviation use, the buyer should confirm passport availability, acceptance records, storage history, and test results where applicable. If the unit is intended for installation on an aircraft, documentation is not a formality: it helps confirm the part number, production or repair status, and suitability for the required system. For export or maintenance supply, it is also useful to specify whether the request is for a single unit, a tested unit, or a unit with recent bench-check documentation.

Тип изделия: Авиационный электромашинный преобразователь / умформер
Обозначение: ПТ-125Ц-4С
Функция: Преобразование постоянного тока бортовой сети в трехфазный переменный ток
Применение / Где используется: Системы электроснабжения ВС; цепи питания пилотажно-навигационных приборов
Система / Место установки: Резервные и вспомогательные цепи питания переменным током
Типовые потребители: Пилотажно-навигационные приборы, включая авиагоризонты типа АГБ-3К в зависимости от схемы ВС
Совместимые ВС / Оборудование: Ил-62М, Ил-76, Ил-78, Ту-134, Як-40, Ан-22, Ан-24, Ан-26, Ан-30, Ми-24 в зависимости от модификации
Входное напряжение: 27 В постоянного тока
Потребляемый ток: Не более 8,3 А
Выходное напряжение: 36 В переменного тока
Количество фаз: 3
Схема выходной сети: “Звезда”
Частота выходного тока: 400 Гц
Номинальная мощность: 125 ВА
Ток нагрузки: До 2 А
Частота вращения ротора: 12 000 об/мин
Режим работы: Длительный
Габаритные размеры: 250 × 140 × 165 мм
Масса: Не более 5,5 кг
Техническая документация: Паспорт изделия, документы приемки и эксплуатационная документация ВС при наличии
