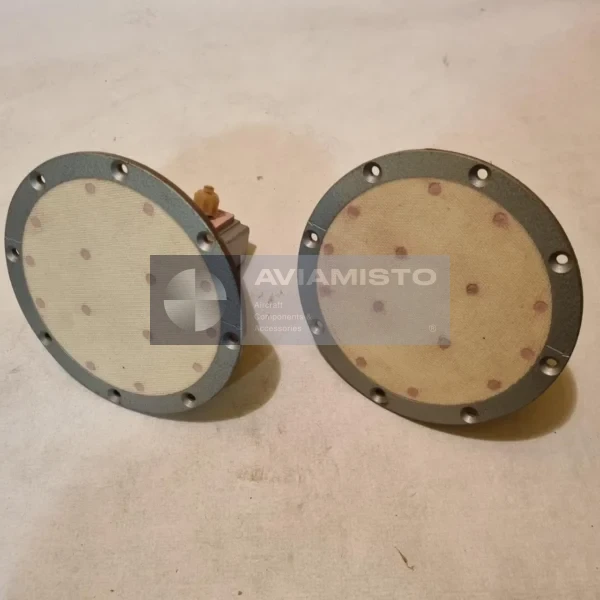

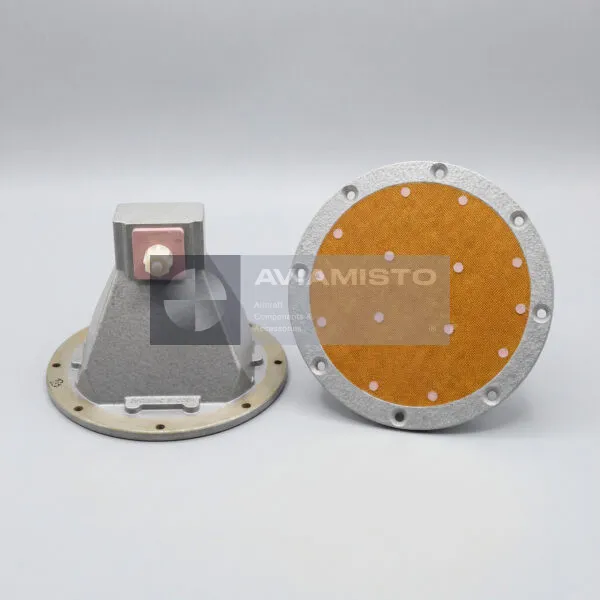

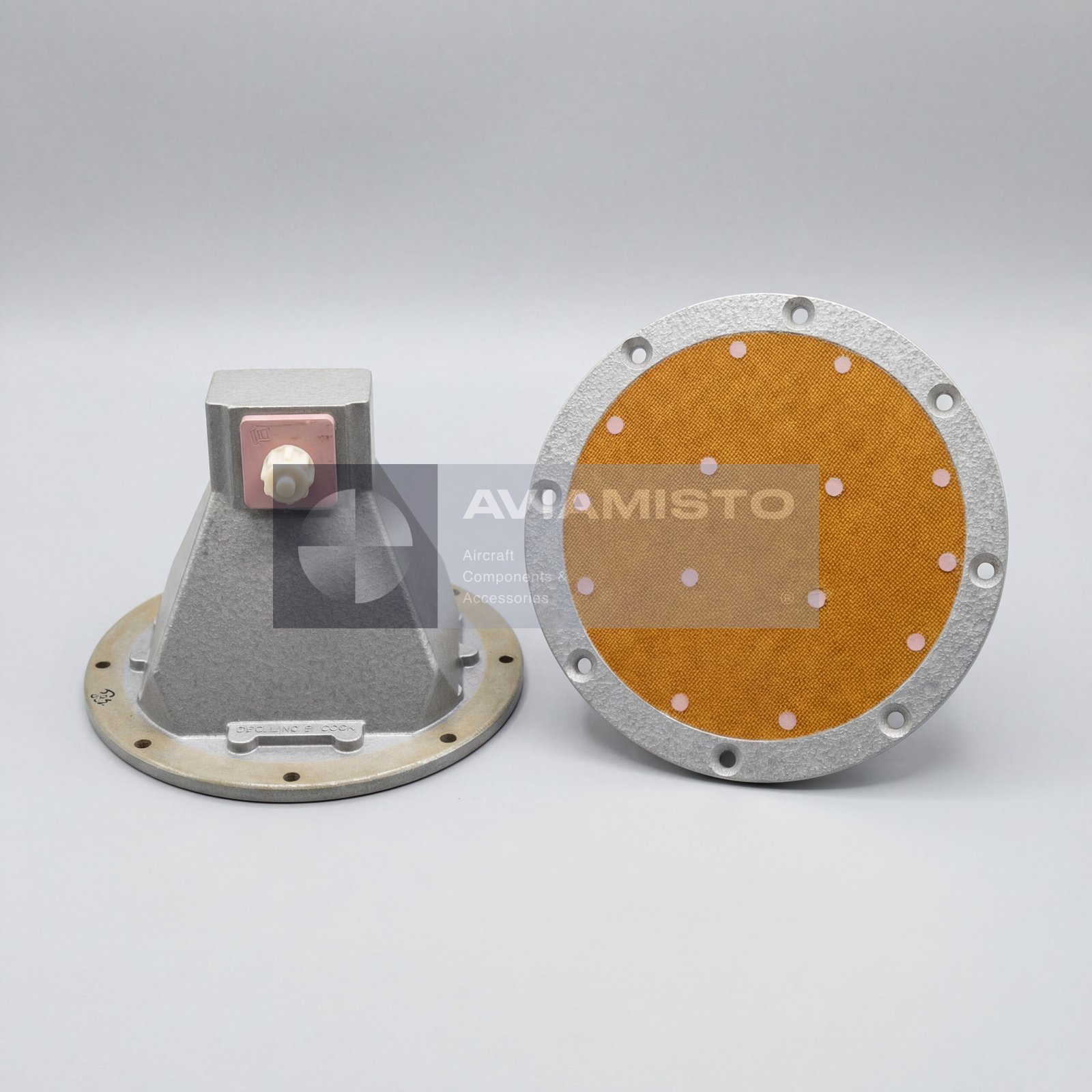

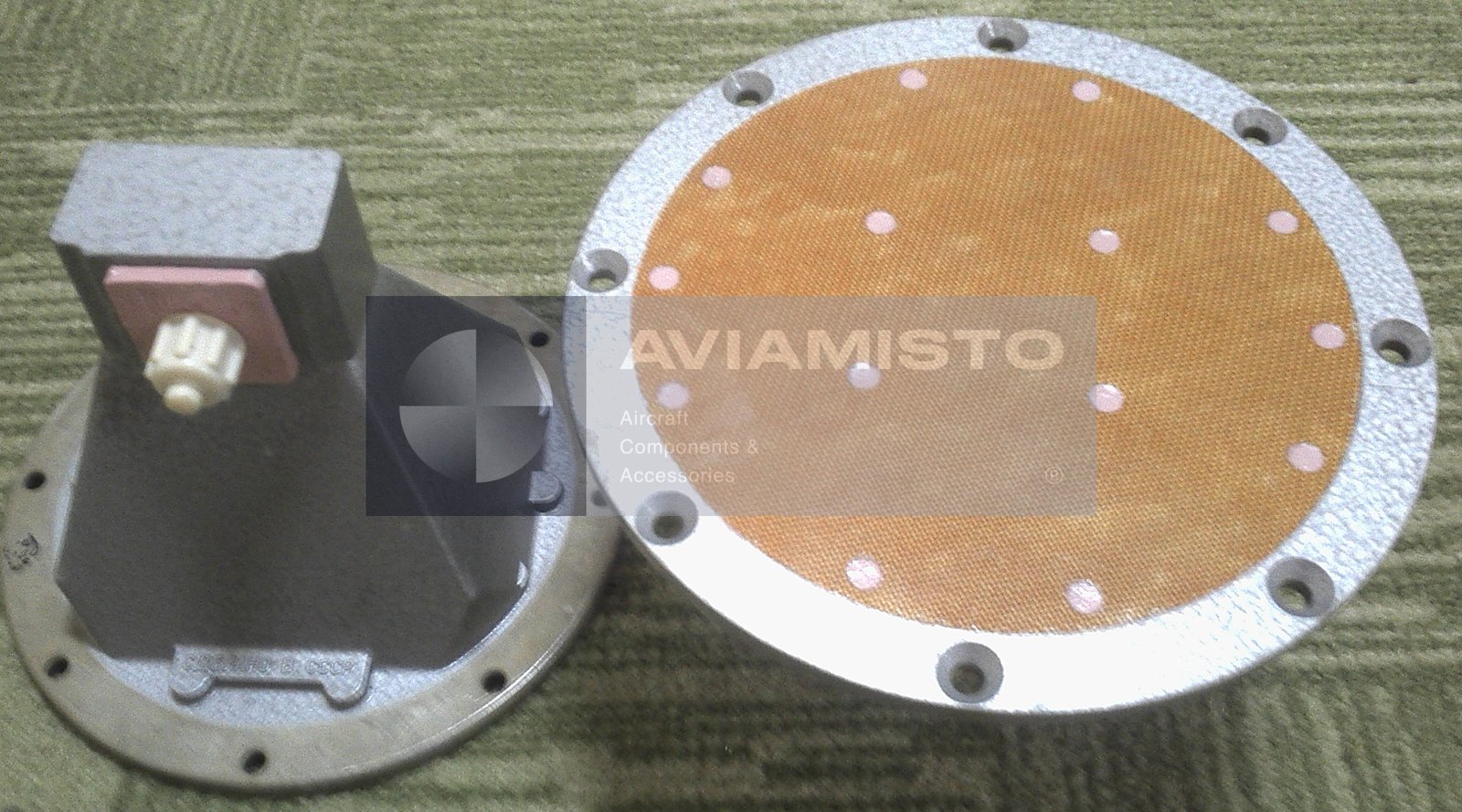

АР5-1

Передающая и приемная функция АР5-1

В стандартной установке радиовысотомера обычно применяются две антенны АР5-1. Одна антенна используется для передачи СВЧ-сигнала вниз, в сторону земли или воды. Вторая принимает отраженный сигнал, который возвращается от подстилающей поверхности. Такая схема обеспечивает непрерывное измерение радиовысоты и разделяет передающий и приемный тракты системы. Дальнейшая обработка принятого сигнала выполняется уже электронными блоками радиовысотомера.

АР5-1 с блоками системы А-037

Антенна АР5-1 работает совместно с приемопередатчиками серии А-037-1 и указателями семейства А-034-4, в зависимости от установленной конфигурации РВ-5М или А-037. Приемопередатчик формирует и обрабатывает СВЧ-сигнал, антенна обеспечивает передачу и прием, а указатель выводит высоту и предупреждения в кабину. При замене или поставке нужно сверять вариант радиовысотомера, тип приемопередатчика, указатель, кабельный комплект и документацию конкретного воздушного судна.

Роль АР5-1 в измерении истинной высоты

В системе радиовысотомера АР5-1 формирует направленную диаграмму излучения, необходимую для покрытия поверхности под воздушным судном. Передающий сигнал направляется вниз, отражается от земли, воды или неровного рельефа, после чего принимающая антенна улавливает обратный сигнал. Далее система сравнивает переданный и принятый сигналы и формирует данные истинной высоты. Поэтому АР5-1 является важным внешним элементом измерительного тракта, хотя вычисления выполняются внутри электронной аппаратуры.

Наружная установка на воздушном судне

Антенна АР5-1 устанавливается снаружи на фюзеляже или другом предусмотренном месте планера по утвержденной монтажной документации. Для правильной работы важна ориентация вниз и отсутствие препятствий на пути СВЧ-сигнала. Антенну нельзя устанавливать так, чтобы диаграмма направленности перекрывалась элементами конструкции, крышками, оборудованием или неправильно подобранными обтекателями. Ошибки монтажа или повреждение кабельного тракта могут ухудшить индикацию радиовысоты и работу предупреждений.

Проверка и обслуживание АР5-1

При обслуживании АР5-1 проверяют отсутствие механических повреждений, коррозии, загрязнений, нарушение герметичности, состояние крепления и разъема. Также нужно осматривать кабельную трассу, потому что повреждение кабеля или плохой контакт может проявляться как нестабильные показания, потеря отраженного сигнала или отказ радиовысотомера. Так как в системе обычно стоят две антенны, при поиске неисправности проверяют и передающую, и приемную антенну вместе с кабелями и приемопередатчиком.

Идентификация и поставка АР5-1

При заказе нужно указывать полное обозначение АР5-1. Дополнительные варианты AR5-1, AR-5-1, “антенна AR5 1” или “антенна АР5-1 для А-037” можно использовать как пояснение в переписке. Перед поставкой желательно подтвердить систему применения, тип воздушного судна, требуемое количество, состояние, совместимость разъемов и наличие документации. Для одного полного комплекта РВ-5М / А-037 обычно требуется две антенны.

Связанные компоненты: А-037 вариант 11, ГУ4.137.080-01, ГУ4.850.567-19. Ссылки сгруппированы по системе и назначению и не означают взаимозаменяемость.
