РВ-5М литера В

Радиовысотомер РВ-5М вариант В

РВ-5М вариант В — бортовой радиолокационный радиовысотомер, предназначенный для точного измерения истинной высоты воздушного судна над землей или водой при полете на малых высотах. Система широко применялась на вертолетах и самолетах до распространения семейства А-037. В зависимости от комплектации и документации РВ-5М устанавливался на Ми-8, Ми-14, Ми-24 и ряд самолетных платформ.

Назначение радиовысотомера РВ-5М

РВ-5М обеспечивает непрерывное измерение высоты и передает экипажу текущую радиовысоту через кабинный указатель. Система показывает фактическое расстояние до поверхности под воздушным судном, а не барометрическую высоту. Это важно при снижении, посадке, висении, полете на малой высоте, работе над водой и сложным рельефом. Также радиовысотомер формирует сигналы предупреждения и состояния для экипажа и связанных бортовых систем.

Состав комплекта РВ-5М вариант В

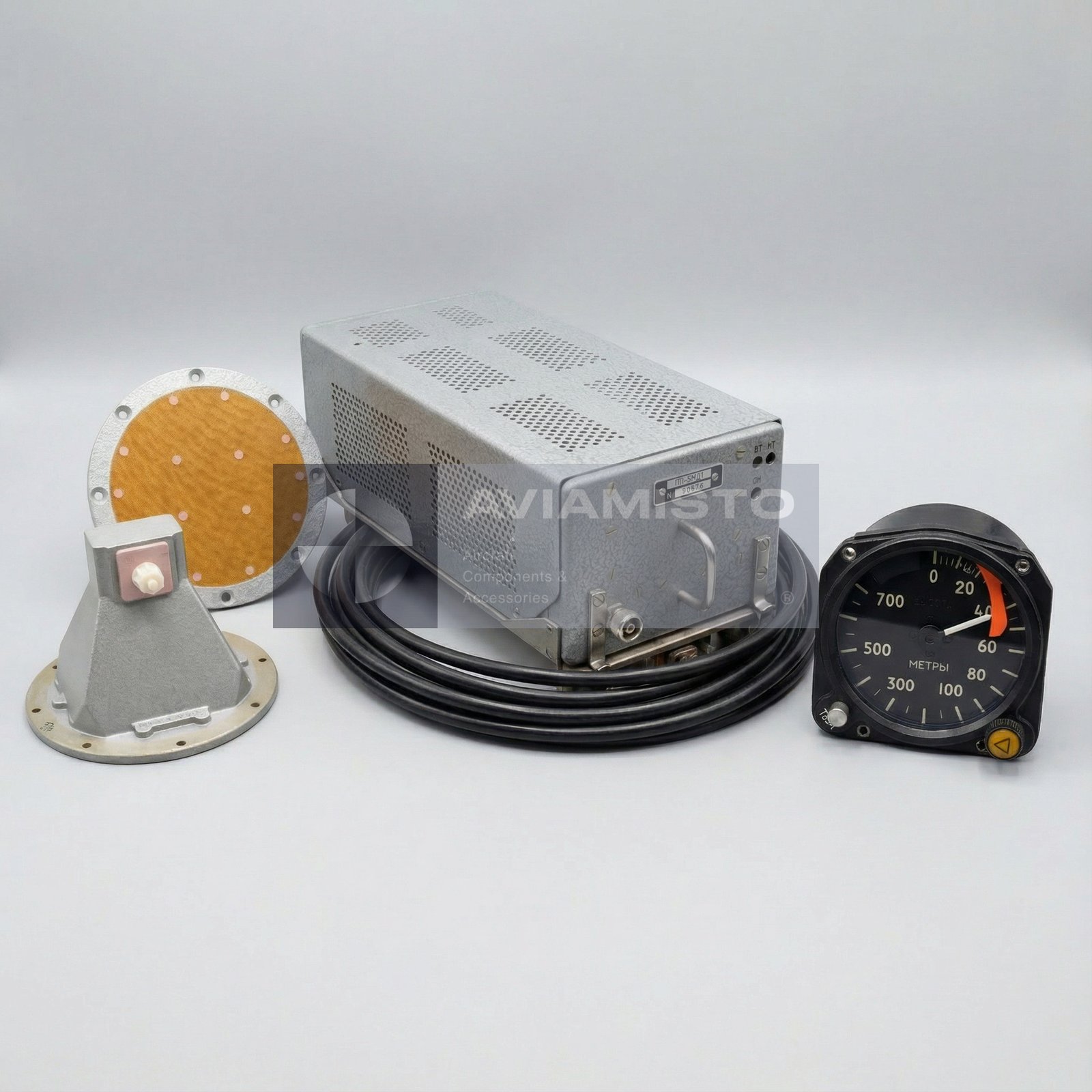

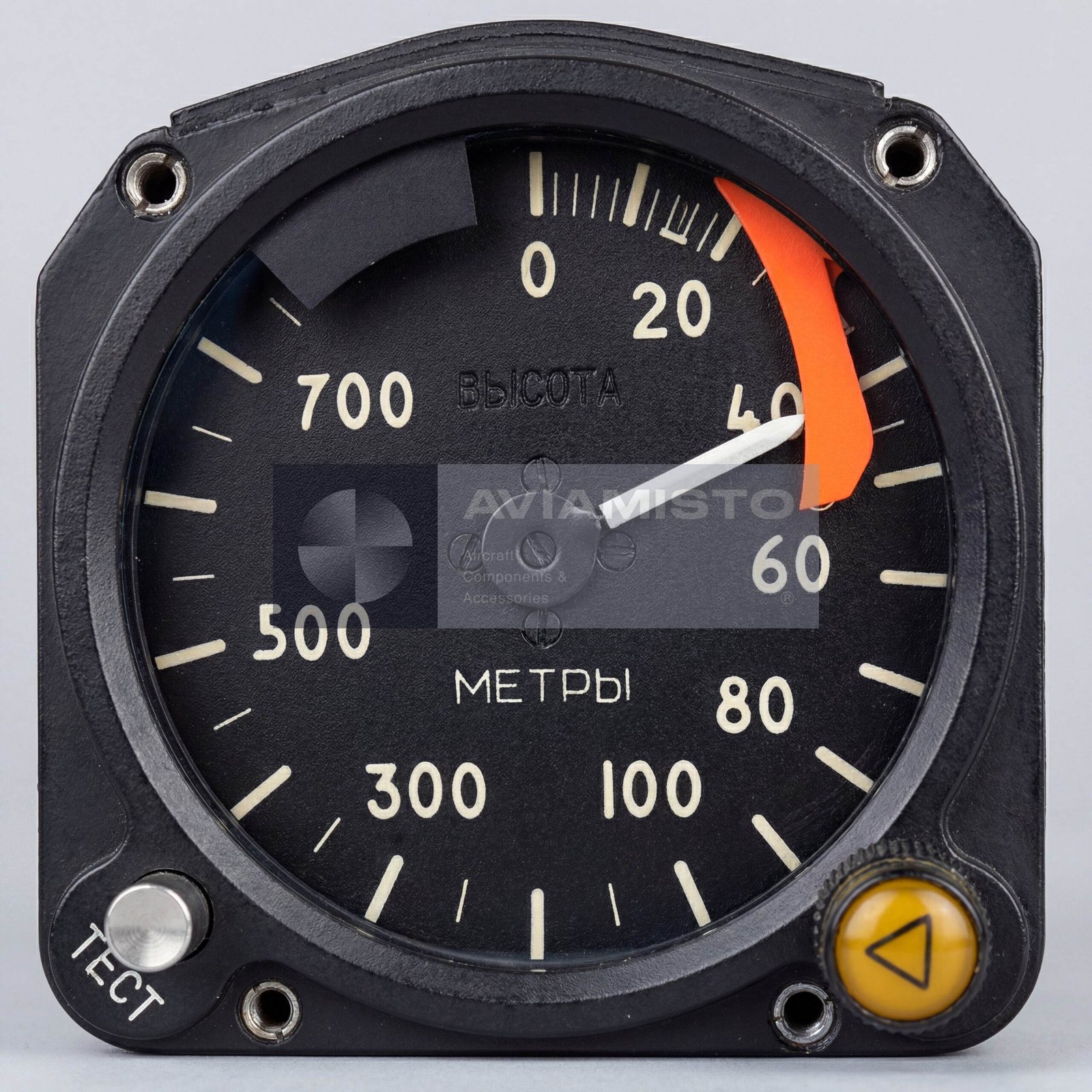

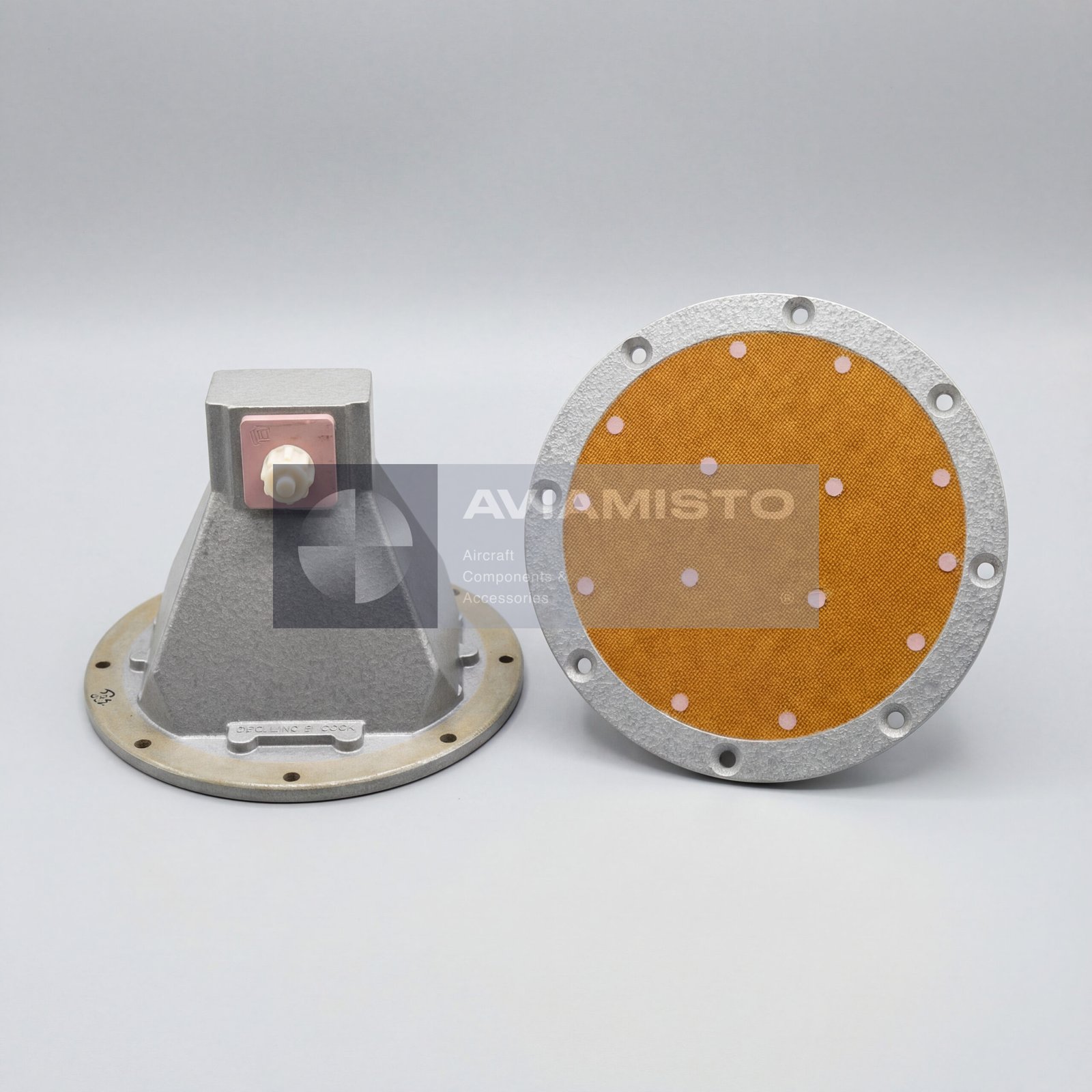

Базовый комплект поставки включает приемопередатчик ПП-5М, указатель высоты А-034-4-24, две антенны АР5-1, амортизационную раму РА-5, основной кабель ГУ4.850.668-29, кабель питания / соединения ГУ4.850-759 и документацию. Такая конфигурация образует готовый к установке комплект радиовысотомера. ПП-5М формирует, принимает и обрабатывает сигнал, антенны АР5-1 обеспечивают СВЧ-тракт, а указатель А-034-4-24 выводит высоту и предупреждения в кабину.

Принцип работы РВ-5М

РВ-5М работает как радиовысотомер непрерывного излучения в диапазоне частот 4200–4400 МГц. Система передает частотно-модулированный СВЧ-сигнал в сторону поверхности под воздушным судном и принимает отраженный сигнал. Электронные блоки обрабатывают отражение и рассчитывают истинную высоту в реальном времени. В зависимости от установленной конфигурации и согласованного указателя система поддерживает диапазоны 0–300 м, 0–750 м или 0–1000 м.

Предупреждение, отказ и встроенный контроль

РВ-5М обеспечивает световую и звуковую сигнализацию “Опасная высота” при снижении ниже установленного порога. Также система поддерживает индикацию “Отказ” и импульсные выходы для сопряжения с другим бортовым оборудованием. Встроенная схема контроля позволяет получить контрольную индикацию 15 ±1,5 м и проверить реакцию системы. Если контроль не проходит или система теряет достоверный отраженный сигнал, показаниям радиовысотомера нельзя доверять до проверки аппаратуры.

Установка и интеграция на воздушном судне

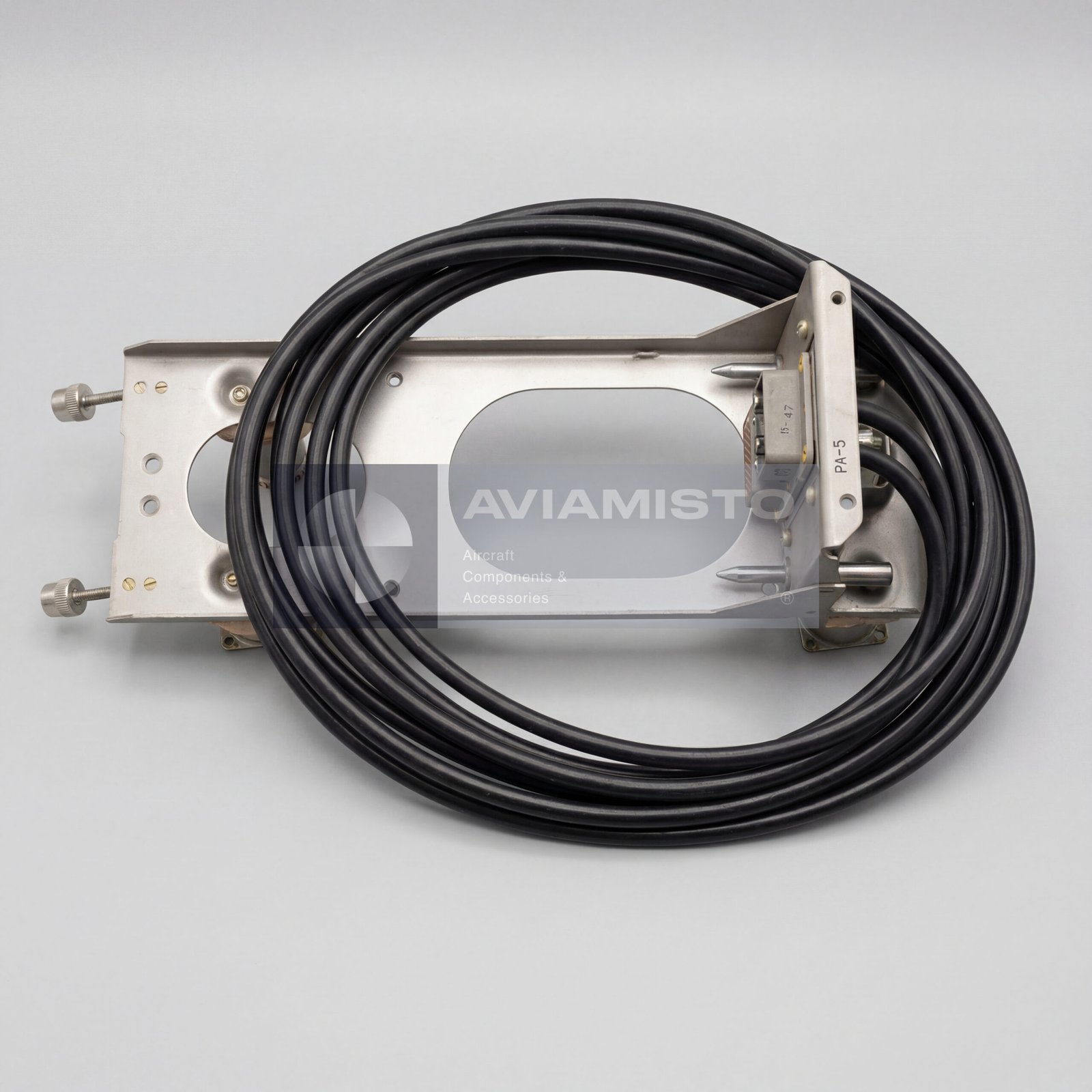

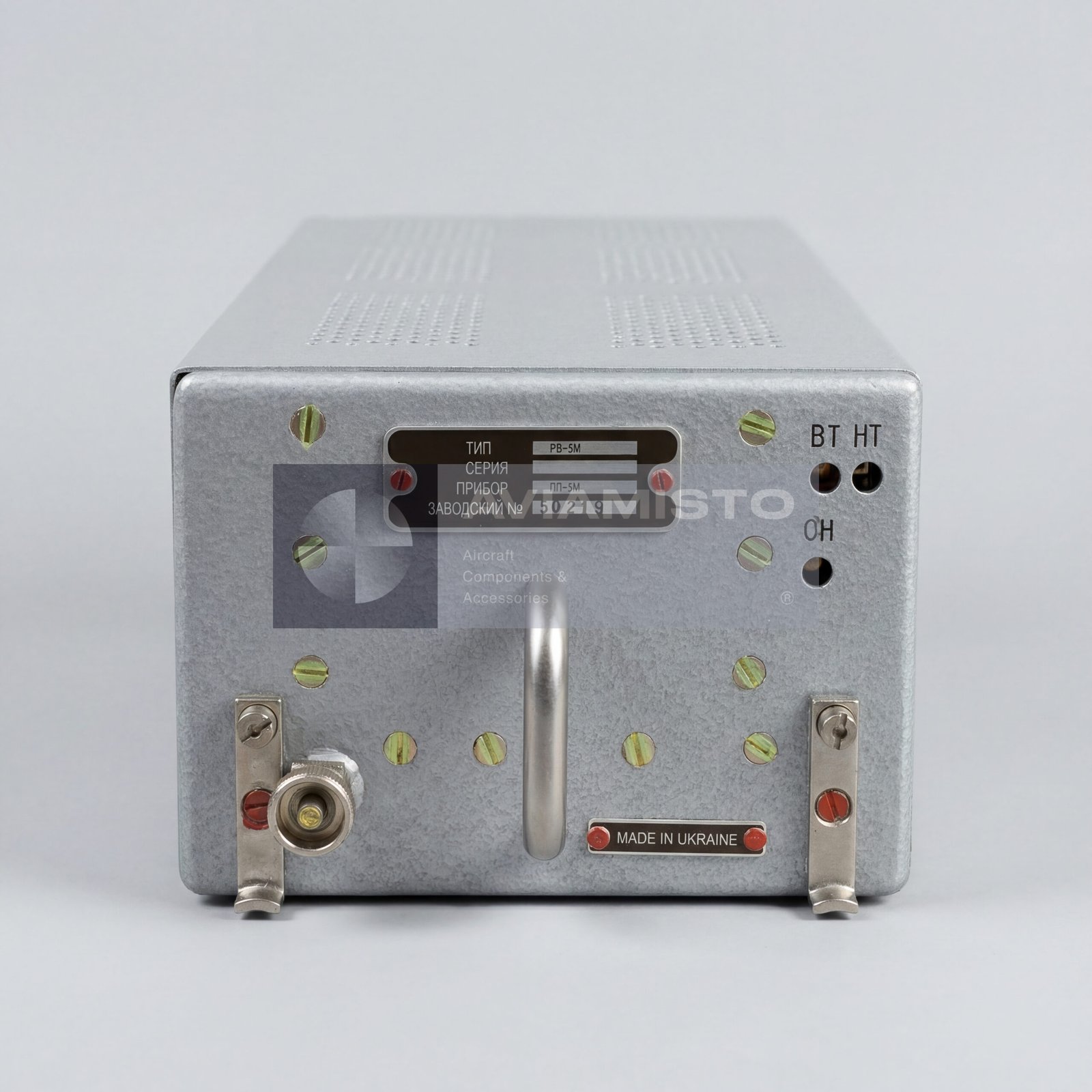

Приемопередатчик ПП-5М устанавливается на амортизационную раму РА-5 и подключается к двум антеннам АР5-1, кабинному указателю А-034-4-24 и бортовой проводке через штатные кабели. Питание подается от сети 27 В постоянного тока и 115 В, 400 Гц через комплект и проводку воздушного судна. Так как работа радиовысотомера зависит от всего тракта, проверять нужно весь комплект: ПП-5М, антенны, указатель, кабели, разъемы, раму и питание.

Идентификация и поставка РВ-5М вариант В

При заказе лучше указывать полное название: радиовысотомер РВ-5М вариант В. Дополнительно можно уточнять состав: ПП-5М, А-034-4-24, две антенны АР5-1, рама РА-5, кабели ГУ4.850.668-29 и ГУ4.850-759. В англоязычной переписке могут встречаться варианты RV-5M Version V, RV-5M set или PP-5M radio altimeter set. Перед поставкой нужно проверить диапазон работы, тип указателя, комплектность, состояние блоков, кабелей и наличие паспорта.

Наименование изделия: Радиовысотомер
Обозначение: РВ-5М вариант В
Тип изделия: Радиовысотомер непрерывного излучения
Применение / Где используется: Измерение малых высот на самолетах и вертолетах
Типовое применение на ВС: Ми-8, Ми-14, Ми-24 и отдельные самолетные платформы, в зависимости от документации ВС
Функция: Измерение истинной высоты над землей или водой
Диапазон измерения высоты: 0–300 м / 0–750 м / 0–1000 м, в зависимости от конфигурации
Рабочий диапазон частот: 4200–4400 МГц
Остаточная высота H₀: 5,3 м
Погрешность 0–10 м: ±0,6 м
Погрешность выше 10 м: ±0,6H
Погрешность указателя: ±0,08H
Погрешность опасной высоты 5–10 м: ±0,5 м
Погрешность опасной высоты выше 10 м: ±(1 + 0,05H) м
Чувствительность тракта К-5: ≥87 дБ
Погрешность калибровки: ±0,3H, автоматическая
Контрольная индикация: 15 ±1,5 м
Режимы предупреждения: “Опасная высота”, лампа и тон “Отказ”
Импульсный выход “1 PC”: 10–700 м
Импульсный выход “2 PC”: 10–1000 м
Питание: 27 В постоянного тока и 115 В, 400 Гц через комплект / бортовую проводку
Прогрев: Автоматический
Непрерывная работа: До 6 часов
Масса: 6,9 ±0,3 кг
Срок службы: 12 лет
Назначенный ресурс: 20 000 часов
Межремонтный ресурс: 12 000 часов
Срок хранения в пределах срока службы: 2 года

Состав комплекта:
– Приемопередатчик ПП-5М
– Указатель высоты А-034-4-24
– Антенны АР5-1, 2 шт.
– Амортизационная рама РА-5
– Основной кабель ГУ4.850.668-29
– Кабель питания / соединения ГУ4.850-759
– Паспорт и руководство по эксплуатации

Состояние: В зависимости от поставки
Техническая документация: Паспорт изделия и руководство по эксплуатации доступны по запросу
