ГУ4.137.080-01

ГУ4.137.080-01 в системе радиовысотомера А-037

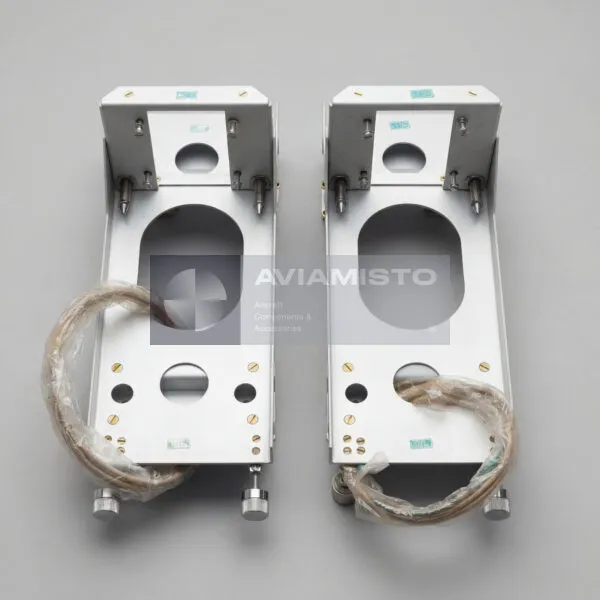

ГУ4.137.080-01 — монтажная рама, предназначенная для установки и крепления приемопередающих блоков радиовысотомера А-037. Это механический элемент системы, который используется для фиксации блока в отсеке авионики или оборудования вертолета. Рама не измеряет высоту, не обрабатывает сигналы и не выполняет электрических функций. Ее задача — обеспечить надежное механическое крепление приемопередатчика серии А-037-1 в штатном месте установки.

Механическая роль рамы ГУ4.137.080-01

Основная функция ГУ4.137.080-01 — удерживать приемопередатчик на аппаратурной стойке или в предусмотренном монтажном месте. В полете блоки авионики испытывают вибрации, ускорения и динамические нагрузки, поэтому приемопередатчик должен быть закреплен жестко и без смещений. Рама помогает сохранять правильное положение блока, снижает нагрузку на разъемы и корпус и обеспечивает нормальную механическую устойчивость оборудования в составе радиовысотомера.

Совместимость с блоками А-037-1

Монтажная рама ГУ4.137.080-01 совместима с приемопередатчиками А-037-1А, А-037-1В и А-037-1Г, в зависимости от установленной конфигурации радиовысотомера. Она применяется в разных вариантах системы А-037, включая вариант 4, вариант 10, вариант 11 и другие исполнения, где используются приемопередающие блоки серии А-037-1. Перед поставкой или заменой совместимость нужно сверять по перечню оборудования конкретного борта и документации радиовысотомера.

ГУ4.137.080-01 как неэлектрический элемент

ГУ4.137.080-01 не является электронным блоком и не имеет самостоятельного режима работы. Рама не передает и не принимает радиосигналы, не формирует данные высоты и не участвует в индикации. Также она не выполняет маршрутизацию питания или сигналов, если отдельные кабельные элементы не предусмотрены документацией. Для поставки ее нужно рассматривать именно как конструктивный монтажный компонент, а не как часть электрической схемы измерения радиовысотомера А-037.

Установка рамы в отсеке авионики

Рама устанавливается в отсеке авионики или аппаратурном отсеке вертолета, где размещается приемопередатчик А-037. Правильная установка важна, потому что блок должен надежно фиксироваться и совпадать с кабельной разводкой, доступом к разъемам и компоновкой оборудования. При монтаже проверяют состояние крепежных мест, геометрию рамы, отсутствие перекосов, совместимость с конкретным блоком и соответствие утвержденной документации воздушного судна.

Проверка и обслуживание ГУ4.137.080-01

При обслуживании ГУ4.137.080-01 проверяют отсутствие деформации, трещин, коррозии, поврежденных крепежных точек, износа монтажных поверхностей и следов неправильной установки. Хотя рама является только механической деталью, ее состояние влияет на надежность всего комплекта А-037. Ослабленное крепление или нарушенная геометрия могут привести к вибрации блока, нагрузке на разъем, периодическим отказам или невозможности правильно закрепить приемопередатчик в штатном месте.

Идентификация и поставка ГУ4.137.080-01

При заказе нужно указывать полное обозначение ГУ4.137.080-01. Дополнительные варианты, такие как GU4.137.080-01, GU4-137-080-01, “рама А-037” или “рама для приемопередатчиков А-037-1”, можно использовать как пояснение для поиска и переписки. Перед поставкой желательно уточнить вариант радиовысотомера, тип приемопередатчика, требуемое состояние изделия и наличие документации. Обычно рама проходит по составу монтажного комплекта радиовысотомера А-037.

Наименование изделия: Монтажная рама
Обозначение: ГУ4.137.080-01
Тип изделия: Механический монтажный компонент
Функция: Механическое крепление приемопередающего блока
Применение / Где используется: Радиовысотомер А-037
Место установки: Отсек авионики / аппаратурный отсек вертолета
Роль в системе: Конструктивная опора и виброустойчивая установка блока
Совместимые приемопередатчики: А-037-1А; А-037-1В; А-037-1Г
Применимые варианты системы: А-037 вариант 4, вариант 10, вариант 11 и другие конфигурации с приемопередатчиками серии А-037-1
Электрическая функция: Не предусмотрена; не выполняет передачу сигналов или питания
Самостоятельная работа: Не предусмотрена
Тип установки: Крепление на аппаратурной стойке / штатном монтажном месте
Состояние: В зависимости от поставки
Альтернативные обозначения: ГУ4.137.080-01; GU4.137.080-01; GU4-137-080-01; рама А-037; рама для приемопередатчиков А-037-1
Техническая документация: Входит в паспорт системы А-037 и монтажную документацию ВС
