А-037 вариант 11
Радиовысотомер
Описание
Радиовысотомер А-037 вариант 11
А-037 вариант 11 — комплект бортового радиовысотомера, предназначенный для измерения истинной высоты вертолета над землей, водой или неровной поверхностью. Система передает экипажу непрерывную информацию о радиовысоте и обеспечивает предупреждение при снижении ниже заданного порога. В отличие от барометрической высоты, радиовысотомер показывает фактическое расстояние до поверхности под воздушным судном, что особенно важно при заходе, посадке, снижении, висении и полете на малых высотах.
Полное описаниеСвернуть описание
Состав комплекта А-037 вариант 11

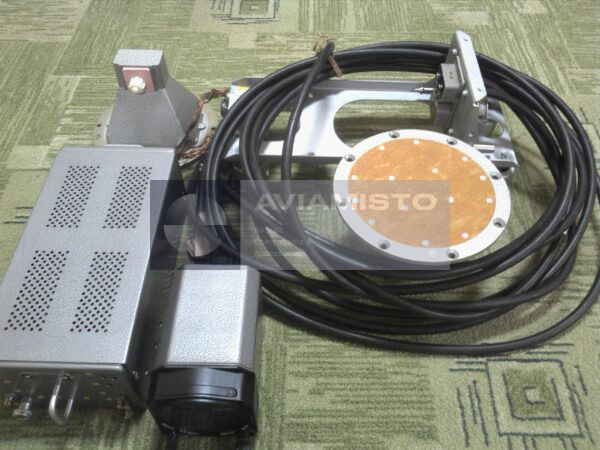

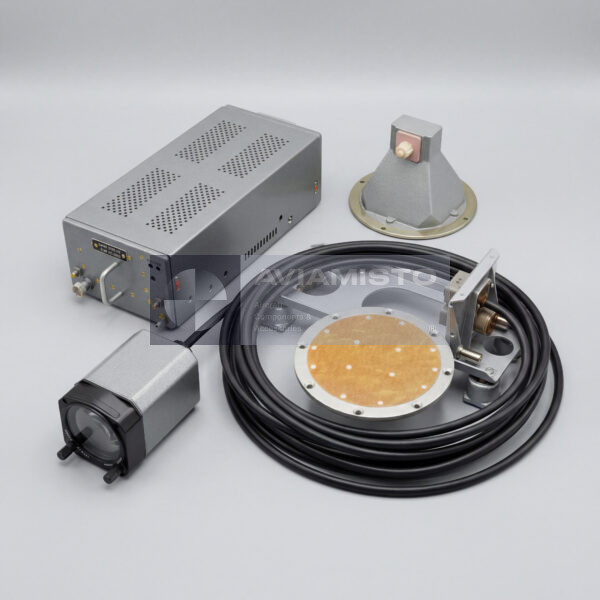

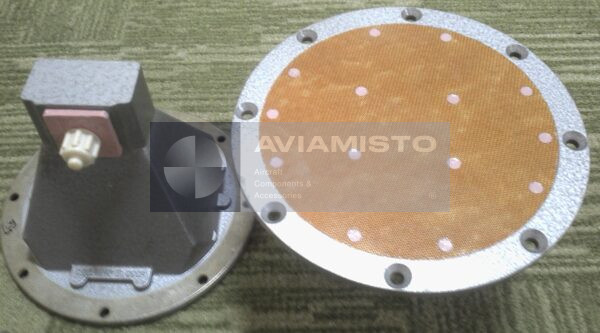

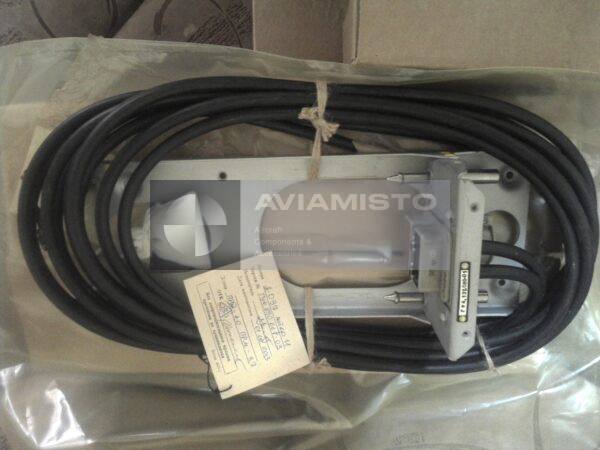

В состав А-037 вариант 11 входят приемопередатчик А-037-1А, указатель высоты А-034-4-13, две антенны АР5-1 и монтажно-кабельный комплект с рамами ГУ4.137.080-01. Приемопередатчик А-037-1А формирует, излучает, принимает и обрабатывает радиосигнал. Указатель А-034-4-13 выводит радиовысоту на стрелочную шкалу в кабине и участвует в выдаче предупреждения малой высоты. Антенны АР5-1 выполняют функции передающей и приемной антенн системы.
Принцип измерения высоты в А-037 вариант 11
Система работает как радиолокатор непрерывного излучения с частотной модуляцией. Приемопередатчик направляет модулированный радиосигнал к поверхности под вертолетом, принимает отраженный сигнал и по его параметрам рассчитывает истинную высоту в реальном времени. Такая схема позволяет получать фактический запас высоты над землей, водой или неровным рельефом. Рабочий диапазон частот системы составляет 4,2–4,4 ГГц.
Индикация через указатель А-034-4-13

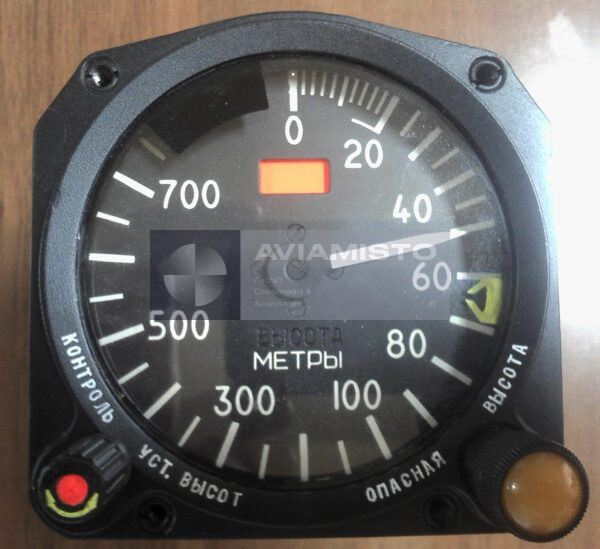

В варианте 11 для кабинной индикации применяется стрелочный указатель А-034-4-13. Система поддерживает диапазоны отображения 0–300 м и 0–750 м в зависимости от исполнения указателя и конфигурации комплекта. Указатель дает экипажу понятную аналоговую индикацию текущей радиовысоты и связан с функцией предупреждения малой высоты. При снижении ниже установленного порога система выдает световое и звуковое предупреждение, чтобы экипаж мог быстро отреагировать.
Предупреждения и индикация отказа А-037
А-037 вариант 11 обеспечивает световую и звуковую сигнализацию при снижении ниже заданной высоты. Также в системе предусмотрена индикация отказа через красный флажок на шкале указателя. Флажок появляется при неисправности системы, потере радиолокационного контакта с поверхностью или выходе за допустимый диапазон индикации. Для экипажа это прямой сигнал: показаниям радиовысотомера доверять нельзя, пока система не будет проверена по утвержденной документации воздушного судна.
Установка и эксплуатация А-037 вариант 11
Эксплуатация А-037 вариант 11 допускается только по утвержденной документации воздушного судна и техническим требованиям радиовысотомера. В комплект входят приемопередатчик, указатель, антенны, монтажные рамы и кабельные элементы, поэтому проверку нужно выполнять по системе в целом. Причина отказа может быть в блоке А-037-1А, указателе А-034-4-13, антеннах, проводке, разъемах, питании, креплении или цепях предупреждения. Ресурс, точность и надежность подтверждаются паспортом производителя.
Идентификация и поставка А-037 вариант 11
При заказе лучше указывать полное название: комплект радиовысотомера А-037 вариант 11. Также нужно перечислять состав: приемопередатчик А-037-1А, указатель А-034-4-13, две антенны АР5-1 и монтажно-кабельный комплект ГУ4.137.080-01. Англоязычные обозначения вроде A-037 Variant 11, A037-V11, A-037-11 kit или A-037-1A set можно использовать как дополнительные поисковые варианты. Перед поставкой проверяют комплектность, состояние блоков, наличие антенн, кабелей, разъемов и документации.
Связанные приборы: А-034-4-13, А-037 вариант 4, А-037 вариант 10. Ссылки сгруппированы по функции и системе и не означают взаимозаменяемость.
Технические характеристики
Наименование изделия: Комплект радиовысотомера
Обозначение / версия: А-037 вариант 11
Тип изделия: Комплектная система измерения истинной высоты
Функция: Измерение истинной высоты над землей, водой или неровной поверхностью
Принцип работы: Радиолокатор непрерывного излучения с частотной модуляцией
Применение / Где используется: Бортовая система радиовысотомера для низковысотной эксплуатации вертолета
Все характеристикиСвернуть характеристики
Состав комплекта:
– Приемопередатчик А-037-1А
– Указатель высоты А-034-4-13
– Антенна АР5-1, 2 шт.
– Монтажно-кабельный комплект и рама ГУ4.137.080-01
Диапазон измерения: 0–750 м
Диапазоны индикации: 0–300 м; 0–750 м
Рабочий диапазон частот: 4,2–4,4 ГГц
Достоверность встроенного контроля: ≥0,95
Средняя наработка на отказ: 3000 ч
Потребляемая мощность от сети 115 В, 400 Гц: До 10 В·А
Потребляемая мощность от сети 27 В: До 30 Вт
Габариты приемопередатчика: 277 × 124 × 88 мм
Габариты указателя: 136 × 85 × 85 мм
Габариты антенны: 136 × 56,5 мм
Масса приемопередатчика: 2,7 кг
Масса указателя: 1,1 кг
Масса антенны: 0,2 кг каждая
Предупреждения / выходы: Световая и звуковая сигнализация малой высоты
Индикация отказа: Красный флажок / красный маркер
Индикация выхода за диапазон: Предусмотрена выше 300 м согласно логике индикации системы
Альтернативные обозначения: А-037 вариант 11; A-037 Variant 11; A037-V11; A-037-11 kit; комплект А-037-1А
Техническая документация: Паспорт изделия и руководство по эксплуатации
