А-034-4-13

А-034-4-13 в комплекте радиовысотомера А-037

А-034-4-13 — стрелочный cockpit-указатель высоты, который работает в составе радиовысотомера А-037, вариант 11. Прибор показывает истинную высоту над земной или водной поверхностью по данным радиовысотомера. Сам по себе указатель высоту не измеряет: он принимает сигнал от оборудования А-037 и выводит его на шкалу в понятном для экипажа виде. Такой прибор нужен прежде всего на малых высотах, где пилоту важно быстро видеть запас по высоте при заходе, посадке, снижении или низковысотном полете.

Индикация высоты на указателе А-034-4-13

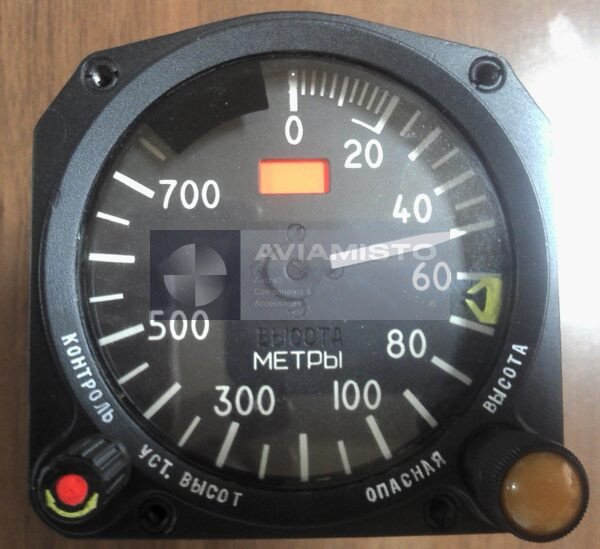

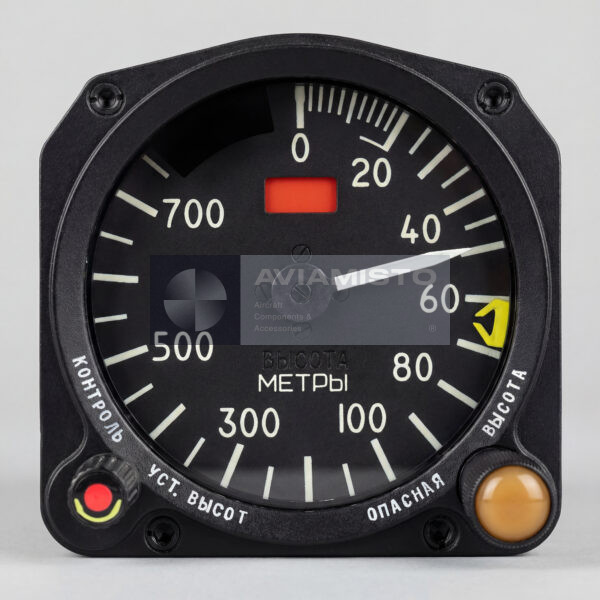

А-034-4-13 имеет стрелочную шкалу с диапазоном до 750 метров. Нижняя часть шкалы выполнена более подробной, потому что именно малые высоты наиболее важны для работы радиовысотомера. На больших значениях цена делений становится крупнее, и это нормально для такого прибора: на высоте в сотни метров экипажу обычно не нужна такая же точность визуального считывания, как в зоне снижения и посадки. Стрелочная индикация удобна тем, что пилот сразу видит не только число, но и движение высоты.

Задание опасной высоты на А-034-4-13

В указателе А-034-4-13 предусмотрена установка опасной высоты. Пилот задает нужный порог поворотной ручкой, ориентируясь на задачу полета и правила эксплуатации. Когда самолет или вертолет снижается до выбранного значения или проходит его ниже, включается световая сигнализация. Это помогает не держать стрелку постоянно под вниманием в ручном режиме. При полете ночью, в плохой видимости, над водой или на малой высоте такая функция особенно полезна: она дает экипажу отдельное визуальное предупреждение о приближении к опасному уровню.

Проверка работоспособности А-034-4-13

Указатель А-034-4-13 имеет встроенную функцию контроля. При включении режима TEST, если радиовысотомер исправен, стрелка должна перейти к заданному контрольному значению. Если стрелка не реагирует как положено или система обнаруживает неисправность, на шкале появляется бленкер отказа. Для экипажа это понятный сигнал: показаниям прибора доверять нельзя, пока система не будет проверена. Для технического состава такая индикация помогает быстрее определить, нужно ли проверять сам указатель, цепи питания, приемопередатчик, антенны или соединительные линии.

Связь А-034-4-13 с оборудованием А-037

А-034-4-13 работает в комплекте радиовысотомера А-037 вариант 11. В состав системы могут входить приемопередатчик А-037-1А, антенны АР5-1 или А-037-2, кабельные жгуты, элементы крепления и сам указатель на панели приборов. Радиовысотомер определяет высоту по отраженному радиосигналу, а указатель выводит результат в кабину и участвует в сигнализации опасной высоты. Поэтому при неисправности нельзя сразу считать виноватым только указатель. Проверять нужно весь комплект: питание, антенны, приемопередатчик, проводку и цепи индикации.

Установка и обслуживание указателя А-034-4-13

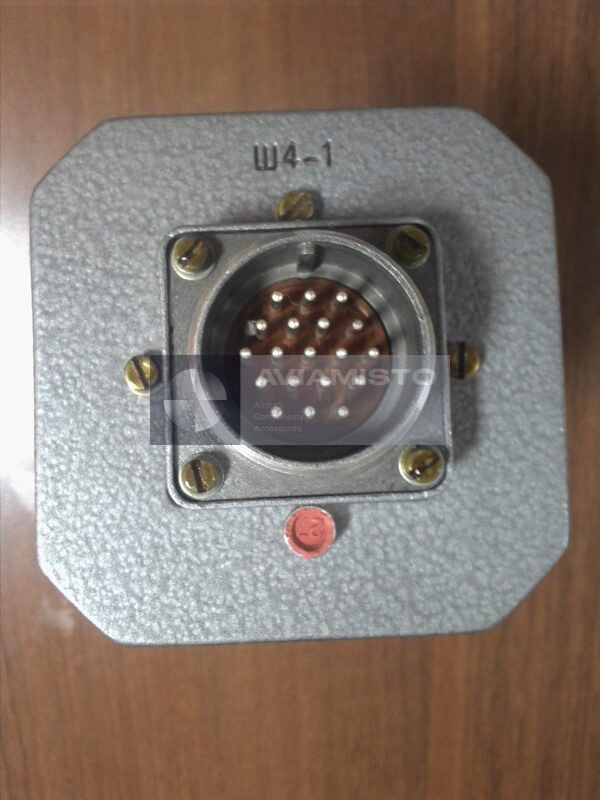

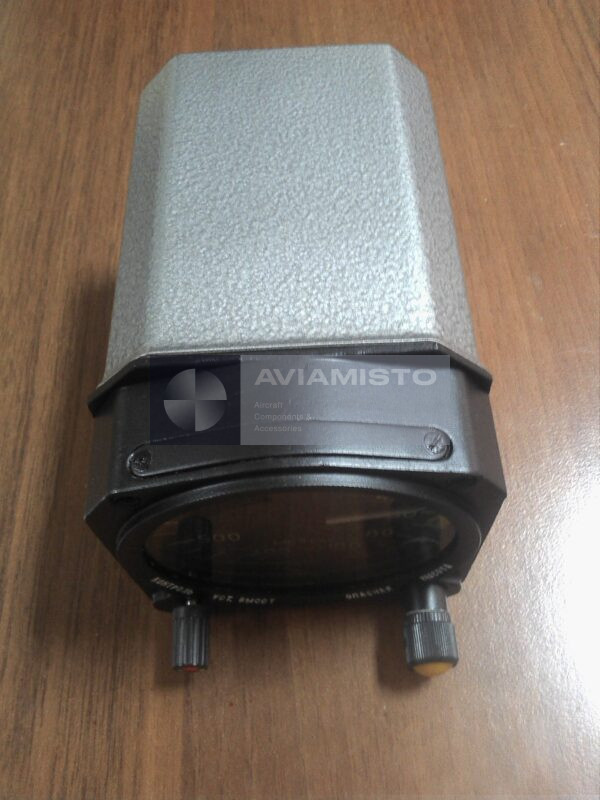

А-034-4-13 устанавливается на приборной доске кабины, где экипаж видит шкалу, стрелку, бленкер и лампу предупреждения. При обслуживании проверяют плавность хода стрелки, реакцию на TEST, работу сигнализации опасной высоты, состояние бленкера, читаемость шкалы, крепление прибора и разъем. Если указатель поставляется отдельно, его нужно сверять с вариантом радиовысотомера А-037 и документацией конкретного борта. Внешне похожие указатели А-034 могут отличаться шкалой, исполнением и применяемостью, поэтому подбирать их только по внешнему виду нельзя.

Идентификация и поставка А-034-4-13

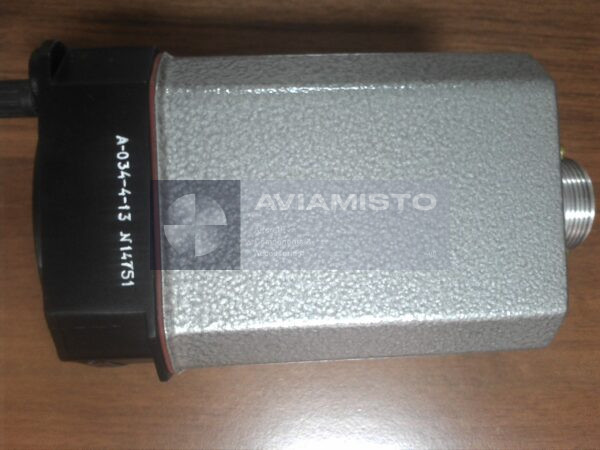

При заказе лучше указывать полное обозначение А-034-4-13 и сразу добавлять, что прибор нужен для радиовысотомера А-037, вариант 11. Дополнительные названия вроде “указатель высоты А034-4-13”, “стрелочный указатель А-034-4-13” или “indicator variant 11” можно использовать как пояснение, но основным остается точное обозначение по документации. Перед установкой проверяют состояние прибора, паспорт, результаты проверки, хранение, исправность контрольного режима, шкалу, разъем и соответствие нужной системе радиовысотомера.

Наименование изделия: Указатель высоты
Обозначение: А-034-4-13
Тип изделия: Стрелочный указатель высоты / cockpit-индикатор радиовысотомера
Функция: Визуальная индикация истинной высоты над земной или водной поверхностью по данным радиовысотомера
Применение / Где используется: Комплект радиовысотомера А-037
Версия системы: А-037, вариант 11
Совместимый приемопередатчик: А-037-1А
Связанные антенны: АР5-1 или А-037-2 в зависимости от комплектации
Диапазон индикации высоты: 0–750 м
Способ отображения: Аналоговая стрелочная индикация
Шкала: Более подробная на малых высотах; более крупные деления выше 100 м
Установка опасной высоты: Поворотная ручка с цепью световой сигнализации
Сигнализация опасной высоты: Световое предупреждение при достижении или пересечении заданного порога
Функция контроля: При исправной системе стрелка переходит к контрольному значению в режиме TEST
Индикация отказа: Выпадающий бленкер на шкале указателя
Рабочая частота системы: 4200–4400 МГц
Время прогрева: До 2 минут
Время непрерывной работы: До 6 часов
Погрешность в диапазоне 0–20 м: ±2 м, типовое значение системы
Погрешность выше 20 м: ±0,1H, типовое значение системы
Питание постоянным током: 27 В
Питание переменным током: 115 В, 400 Гц
Место установки: Приборная доска кабины
Конструктивные особенности: Авиационный стрелочный прибор для установки в кабине экипажа
Состояние: В зависимости от поставки
Альтернативные обозначения: А-034-4-13; A034-4-13; указатель высоты А-034-4-13; стрелочный указатель А-034-4-13; indicator variant 11
Техническая документация: Паспорт изделия, документация радиовысотомера и эксплуатационная документация ВС по запросу
