А-034-4-22

Шкала указателя А-034-4-22

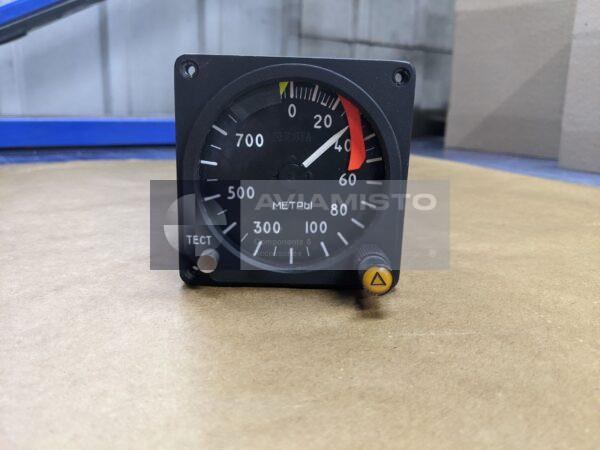

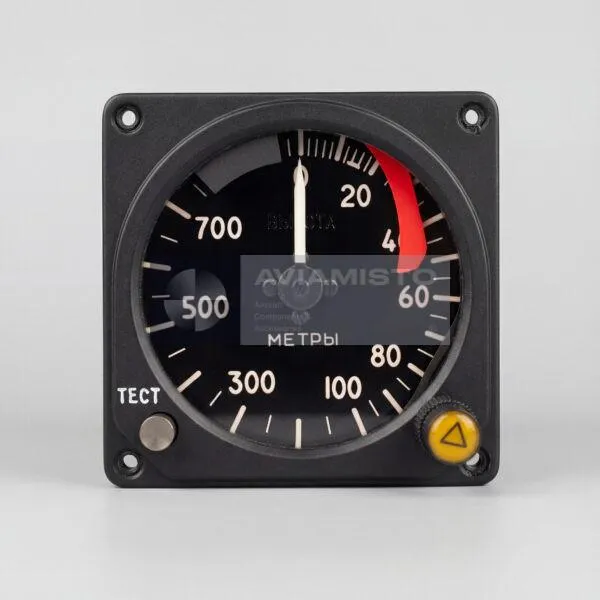

Диапазон индикации А-034-4-22 составляет от 0 до 700 метров. Шкала сделана с разной ценой деления: на малых высотах она более подробная, а на больших значениях — более укрупненная. Это нормальная логика для радиовысотомера, потому что самые важные решения экипаж принимает именно в нижней части диапазона. В зоне 0–20 метров деление составляет 2 метра, от 20 до 50 метров — 5 метров, от 50 до 100 метров — 10 метров, а от 100 до 700 метров — 50 метров.

Сигнализация опасной высоты на А-034-4-22

В А-034-4-22 предусмотрена установка опасной высоты. Для этого используется совмещенная поворотная ручка с сигнальной лампой. Экипаж задает нужный порог, а при снижении воздушного судна до выбранного значения срабатывает визуальное предупреждение. В этом исполнении используется желтый треугольный индикатор. Такая функция помогает экипажу быстрее заметить опасное сближение с поверхностью, не сравнивая постоянно стрелку со шкалой вручную. Особенно это важно при полете ночью, в плохой видимости или при высокой нагрузке на экипаж.

Режим TEST и бленкер отказа А-034-4-22

Указатель А-034-4-22 имеет функцию проверки работоспособности. При нажатии кнопки TEST, если система исправна, стрелка должна перейти на контрольную отметку 15 метров. Это позволяет быстро проверить реакцию указателя и связанной цепи радиовысотомера. Если стрелка не выходит на нужное значение или система не отвечает как положено, на индикаторе появляется выпадающий бленкер отказа. Для экипажа это прямой сигнал, что показаниям прибора доверять нельзя, пока система не будет проверена по технической документации.

Работа А-034-4-22 с оборудованием А-037 вариант 10

А-034-4-22 работает в комплекте А-037 вариант 10. В этой конфигурации указатель связан с приемопередатчиком А-037-1В, двумя антеннами А-037-2, кабельными комплектами и элементами крепления. Радиовысотомер измеряет высоту по отраженному радиосигналу от поверхности, а указатель выводит результат в кабину и обеспечивает функции предупреждения и контроля. Поэтому при неисправности индикации проверяют не только сам прибор на панели, но и приемопередатчик, антенны, кабели, питание, разъемы и защитные цепи.

Проверка и замена указателя А-034-4-22

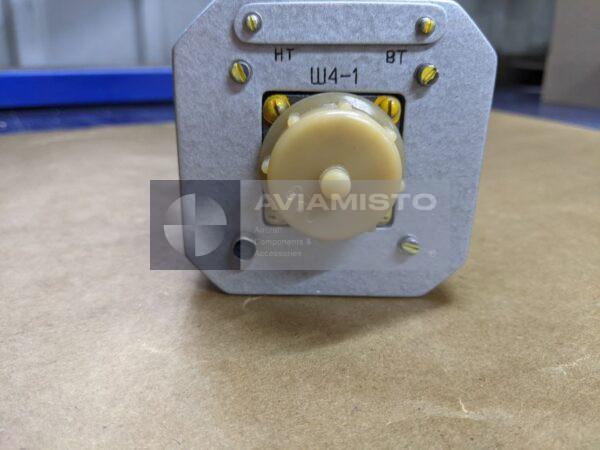

При обслуживании А-034-4-22 проверяют плавность движения стрелки, читаемость шкалы, работу TEST, лампу опасной высоты, желтый треугольный индикатор, состояние бленкера, разъем и крепление прибора на панели. Если прибор поставляется с хранения, внешний вид не должен быть единственным критерием оценки. Нужны документы, проверка работоспособности и подтверждение применяемости. Указатели серии А-034 могут отличаться диапазоном, шкалой, вариантом радиовысотомера и сопрягаемым приемопередатчиком, поэтому замену нужно делать по полному обозначению.

Идентификация и поставка А-034-4-22

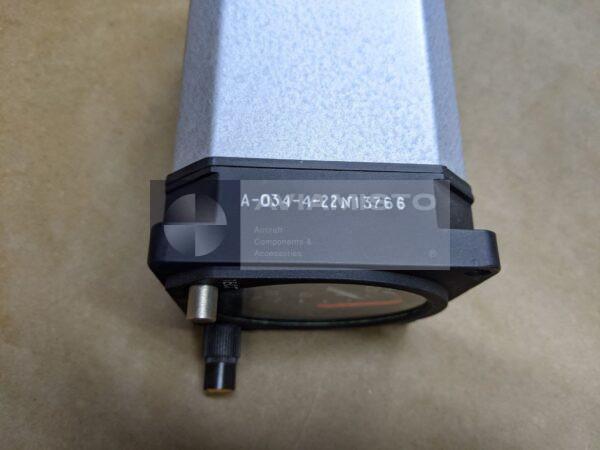

При заказе лучше указывать полное обозначение А-034-4-22 и сразу уточнять, что прибор нужен для комплекта А-037 вариант 10. Также полезно добавить сопрягаемое оборудование: приемопередатчик А-037-1В и антенны А-037-2. Альтернативные названия вроде A034-4-22 height indicator, указатель радиовысотомера А-034-4-22 или стрелочный указатель А-034-4-22 можно использовать как пояснение, но основным остается точный номер изделия. Перед установкой проверяют паспорт, состояние хранения, исправность контрольного режима и совместимость с системой конкретного борта.

Связанные приборы: А-037 вариант 10, А-034-4-12, А-034-4-24. Ссылки сгруппированы по функции и системе и не означают взаимозаменяемость.
