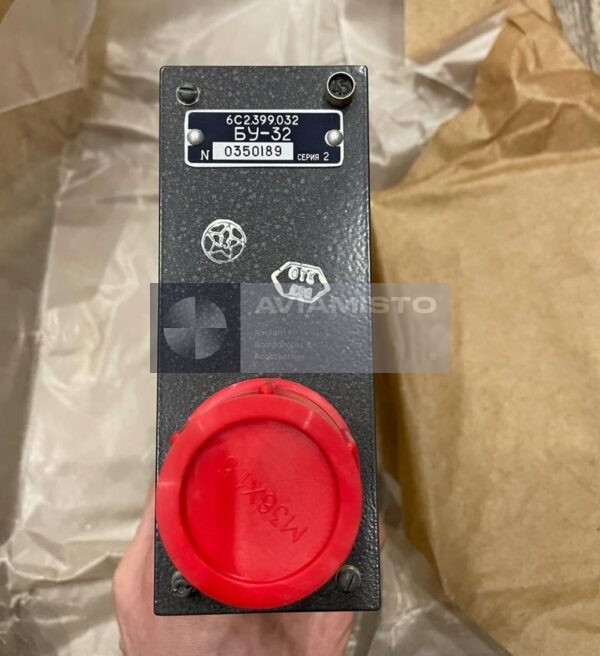

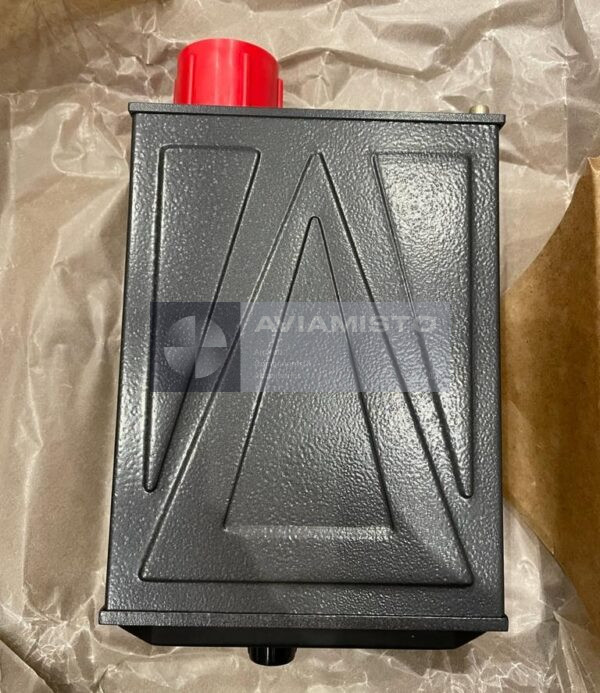

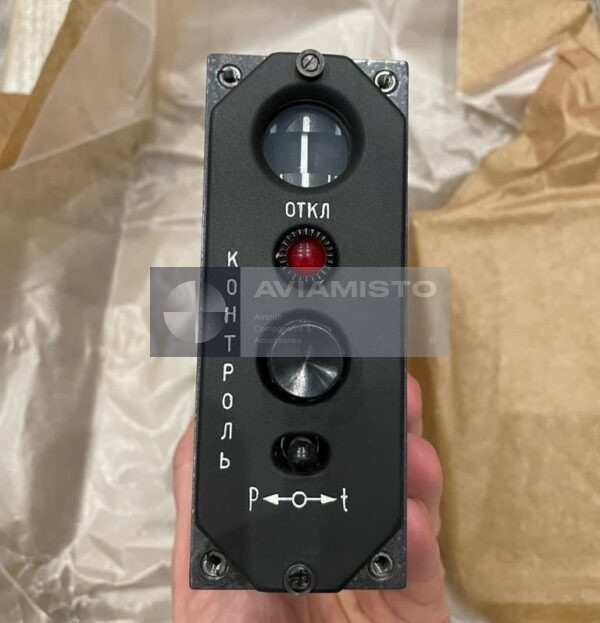

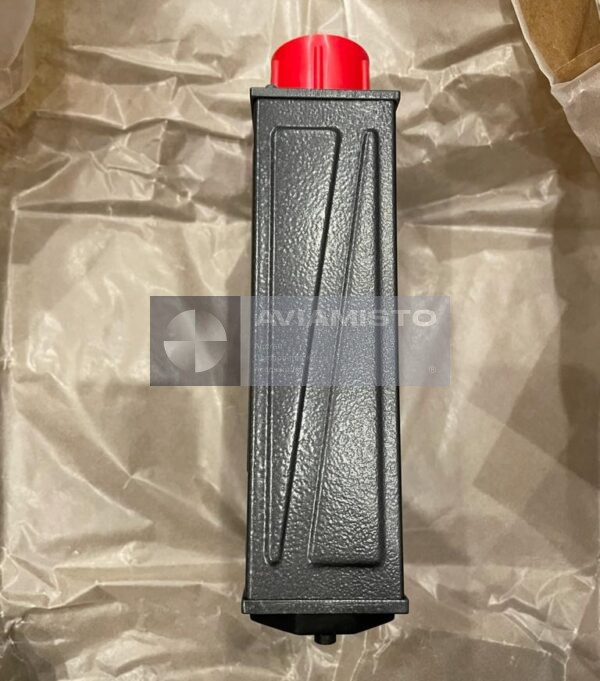

БУ-32 серия 2 (6С2.399.032)

БУ-32 серия 2 и обработка сигналов давления и температуры

В работе БУ-32 серия 2 получает сигналы, связанные с наружным давлением и температурой. По этим данным блок формирует команду для исполнительного механизма подвижного упора. Система использует такую команду, чтобы ограничивать ход управления там, где это предусмотрено режимом и условиями полета. Сам блок не является механической защитой. Он только управляет частью схемы СПУУ-52, а конечный результат зависит от всей цепи: датчиков, блока управления, исполнительного механизма, обратной связи и бортовой проводки. Поэтому при отказе проверяют не только БУ-32.

Работа СПУУ-52 с установленным блоком БУ-32 серия 2

В системе СПУУ-52 блок БУ-32 серия 2 входит в цепи автоматического регулирования. В технических описаниях СПУУ-52 вместе с ним упоминаются измерительный комплекс давления, приемник температуры, датчик обратной связи и электромеханизм МП-100М. Блок обрабатывает полученные сигналы и выдает команду на изменение положения упора. На практике неисправность может быть не в самом блоке. Похожие признаки дают обрыв цепи, неправильный сигнал датчика, заедание механизма, плохой контакт или ошибка обратной связи.

Применение блока управления БУ-32 серия 2

БУ-32 серия 2 применяется там, где установлена система подвижных упоров управления СПУУ-52. В открытых технических материалах эта аппаратура связана с системами управления вертолетов семейства Ми-8 / Ми-17, а в поставочных перечнях БУ-32 серия 2 также встречается под кодом 6С2.399.032. Точную применяемость нужно проверять по каталогу деталей и документации СПУУ-52. На похожих машинах могут стоять разные версии системы или разные варианты блока. Поэтому серия и паспортное обозначение здесь важны.

Идентификация и заказ БУ-32 серия 2

Перед заказом маркировку установленного блока нужно сверить с паспортом, каталогом деталей или документацией по системе СПУУ-52. Для этой версии указан паспорт 6С2.399.032 ПС. В запросе лучше указать тип воздушного судна, версию СПУУ-52, точную маркировку с таблички и, если возможно, приложить фото. Это помогает отличить БУ-32 серия 2 от других вариантов БУ-32, которые могут применяться в похожих системах. Изделие также известно под альтернативным обозначением BU-32 Series 2.

Связанные изделия системы: СПУУ-52, ДОС 6С2.553.009 серия 2, БУ-32, МП-100М серии 2. Позиции объединены по функции и месту в системе, но не обозначаются как взаимозаменяемые.
