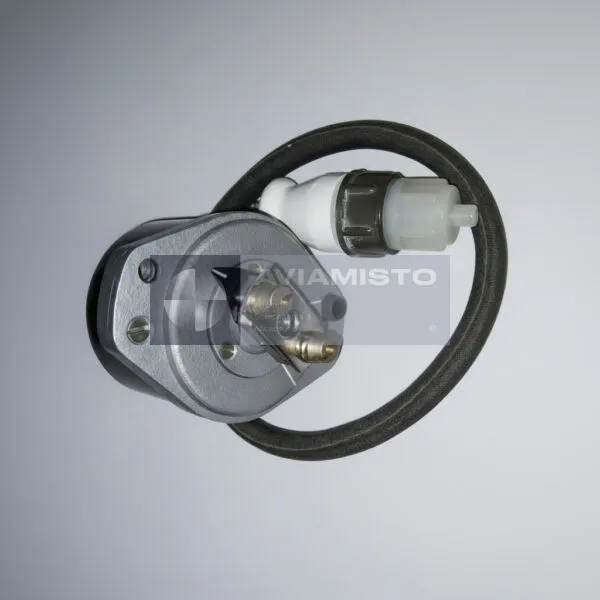

ДОС 6С2.553.009 серия 2

ДОС 6С2.553.009 серия 2 датчик обратной связи

ДОС 6С2.553.009 серия 2 — авиационный датчик обратной связи для цепей автоматического управления. Он отслеживает перемещение исполнительного механизма или другого управляемого элемента и передает в систему электрический сигнал о фактическом положении. Проще говоря, блок управления получает не только команду на перемещение, но и ответ от датчика: куда механизм реально дошел. Для систем с ограничением хода или точным позиционированием такая обратная связь нужна постоянно.

ДОС 6С2.553.009 серия 2 в контуре управления

В составе контура датчик преобразует механическое перемещение в электрический сигнал. Этот сигнал используется аппаратурой управления для сравнения фактического положения с заданным. Если исполнительный механизм не дошел до нужного положения или двигается неправильно, отклонение видно по каналу обратной связи. Сам ДОС не перемещает механизм и не задает алгоритм работы системы. Его задача уже: передать достоверный сигнал о положении того узла, с которым он связан механически.

Сигнал обратной связи от датчика ДОС 6С2.553.009 серия 2

ДОС 6С2.553.009 серия 2 работает вместе с исполнительным механизмом, жгутами, разъемами, блоком управления и цепями контроля. В системах подвижных упоров типа СПУУ-52 такой датчик применяется для подтверждения положения перемещаемого упора после команды от блока управления. При неисправности симптом не всегда указывает прямо на датчик. Причина может быть в разъеме, проводке, механическом ходе исполнительного узла или в самом блоке управления. Поэтому при проверке смотрят всю цепь обратной связи.

Применение ДОС 6С2.553.009 серия 2 в авиационных системах

Датчик применяется в авиационных системах автоматического управления, в том числе в вертолетных системах, где требуется обратная связь по перемещению исполнительного механизма. В открытых технических материалах ДОС 6С2.553.009 серия 2 связан с системой подвижных упоров управления СПУУ-52. Также такие датчики могут использоваться в гидравлических и пневматических контурах управления, если схема требует контроля положения механизма. Точную применяемость нужно проверять по документации конкретного борта.

Идентификация и заказ ДОС 6С2.553.009 серия 2

Перед заказом маркировку установленного датчика нужно сверить с каталогом деталей, паспортом или документацией системы. Для этого изделия указан паспорт 6С2.553.009 ПС. В запросе лучше указать полное обозначение, тип воздушного судна, название системы и, если возможно, приложить фото таблички. Это помогает отличить нужный датчик серии 2 от похожих датчиков обратной связи, которые могут применяться в других системах управления. Изделие также известно под альтернативным обозначением DOS 6C2.553.009.

Тип изделия: Датчик обратной связи
Функция: Преобразование механического перемещения в электрический сигнал
Применение / Где используется: Системы автоматического управления ВС
Система / Место установки: Контуры обратной связи исполнительных механизмов
Совместимые ВС / техника: Вертолётные системы управления
Рабочая среда: Механическое перемещение / давление
Диапазон измерений: от 20 до 180 кгс/см²
Давление перегрузки: 265 кгс/см²
Напряжение питания: 20 В постоянного тока
Погрешность измерения: 4 %
Диапазон рабочих температур: от −40 до +95 °C
Габариты: 82 × 82 × 78,5 мм
Масса: 350 г
Назначенный ресурс: 8400 ч
Назначенный срок службы: 14 лет
Техническая документация: Паспорт 6С2.553.009 ПС
