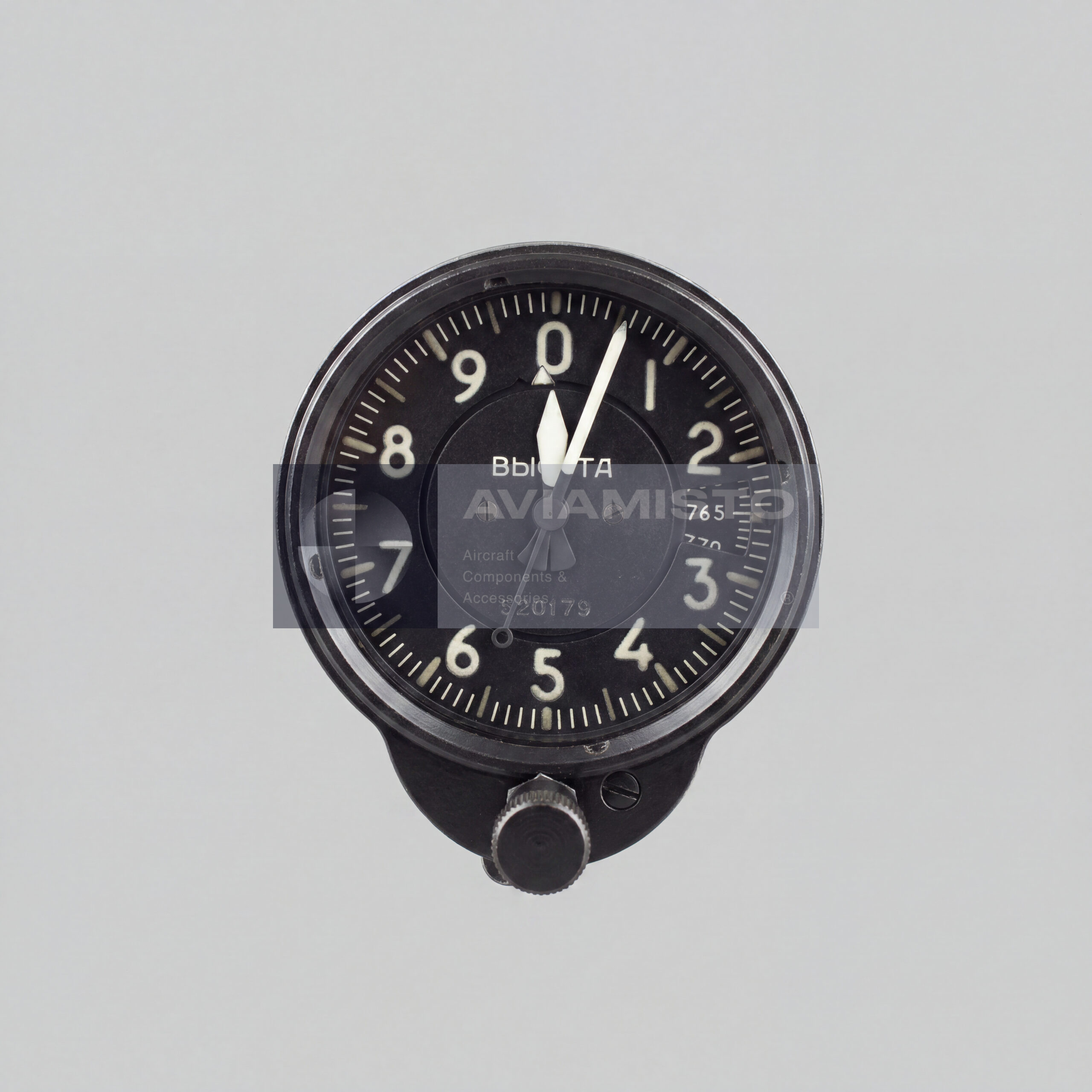

ВД-10К серия 2

ВД-10К серия 2 на приборной доске вертолета

ВД-10К серия 2 — двухстрелочный барометрический авиационный высотомер, предназначенный для индикации высоты полета относительно установленного давления. Прибор устанавливается на приборных досках вертолетов и самолетов, где требуется механическая индикация высоты в метрах. Вертолетное применение часто связано с семейством Ми-8 / Ми-17 и близкими платформами, в зависимости от комплектации борта и системы статического давления. ВД-10К относится к основным пилотажным приборам и используется экипажем как постоянный источник высотной информации.

Барометрический принцип работы ВД-10К

ВД-10К работает как механический анероидный высотомер. Корпус прибора подключается к системе статического давления воздушного судна. При наборе или снижении меняется атмосферное давление, анероидная коробка внутри прибора деформируется, а это перемещение через рычажно-зубчатый механизм передается на стрелки. Электронный вычислитель для базовой индикации не требуется. При этом точность показаний зависит не только от самого высотомера, но и от исправности статической магистрали и правильной установки давления на шкале.

Две стрелки высотомера ВД-10К серия 2

ВД-10К имеет две стрелки для считывания высоты. Большая стрелка показывает метры: один полный оборот соответствует 1000 м. Малая стрелка показывает километры: один полный оборот соответствует 10000 м. Такая схема позволяет быстро видеть как текущую высоту в пределах тысячи метров, так и общий диапазон полета. Диапазон измерения высоты составляет от 0 до 10000 м. Для вертолетной эксплуатации это удобно, потому что прибор дает понятную механическую индикацию без зависимости от сложной электроники.

Барометрическая шкала и установка давления

В приборе предусмотрена барометрическая шкала для установки давления. С помощью кремальеры или регулировочной ручки выставляется нужное давление, обычно связанное с давлением аэродрома или другим давлением по процедуре эксплуатации. Если давление выставлено неправильно, высотомер может быть полностью исправен механически, но показывать неверную относительную высоту. Поэтому при проверке ВД-10К смотрят не только ход стрелок, но и работу механизма установки давления, читаемость шкалы и соответствие показаний при контрольном давлении.

Исполнение ВД-10К под красное освещение

Буква “К” в обозначении ВД-10К связана с исполнением под красное или красно-белое освещение кабины. Это нужно для считывания шкалы ночью при работе штатного освещения приборной доски. Серия 2 указывает на конкретное исполнение прибора, которое важно учитывать при замене. Похожие высотомеры могут отличаться подсветкой, шкалой, маркировкой, подключением, креплением или требованиями документации. Для поставки лучше указывать полное обозначение — ВД-10К серия 2.

Применение ВД-10К на Ми-8 / Ми-17

На вертолетах Ми-8 и Ми-17 высотомер ВД-10К серия 2 может применяться как один из основных приборов контроля высоты. Для вертолета корректная индикация высоты важна при взлете, посадке, снижении, полете на малой высоте и работе в сложных метеоусловиях. Если показания высотомера нестабильные или отличаются от ожидаемых, нужно проверять не только прибор, но и статическую магистраль, штуцеры, герметичность, отсутствие влаги и правильность установки давления. Ошибка в статической системе сразу отражается на показаниях.

Проверка и поставка ВД-10К

При проверке ВД-10К контролируют плавность хода стрелок, погрешность показаний, работу барометрической шкалы, состояние стекла, шкалы, корпуса, штуцеров и герметичность. Стрелки не должны заедать, дергаться или иметь заметный люфт. Регулировка давления должна работать ровно и без закусываний. Для авиационной поставки желательно уточнять серию, состояние изделия, наличие паспорта, срок хранения, результаты поверки или проверки, исполнение подсветки и совместимость с приборной доской конкретного борта.

Тип изделия: Авиационный барометрический высотомер
Обозначение: ВД-10К серия 2
Функция: Индикация высоты полета относительно установленного барометрического давления
Применение / Где используется: Пилотажные приборы самолетов и вертолетов
Совместимые ВС / Оборудование: Ми-8, Ми-17 и другие ВС в зависимости от приборной панели и системы статического давления
Тип прибора: Механический анероидный двухстрелочный высотомер
Принцип измерения: Барометрическое измерение по деформации анероидной коробки, подключенной к системе статического давления
Источник давления: Система статического давления воздушного судна
Чувствительный элемент: Анероидная коробка
Тип индикации: Механическая двухстрелочная индикация
Диапазон измерения высоты: 0–10000 м
Большая стрелка: Показывает метры; один оборот соответствует 1000 м
Малая стрелка: Показывает километры; один оборот соответствует 10000 м
Диапазон барометрической шкалы: 670–790 мм рт. ст.
Установка давления: Ручная, через кремальеру / механизм установки барометрического давления
Инструментальная погрешность: Ориентировочно ±15 м у земли и до ±120 м на высоте 10000 м
Диапазон рабочих температур: −60 до +60 °C
Исполнение подсветки: Красное / красно-белое освещение шкалы, связанное с индексом “К”
Серия: Исполнение серия 2
Типовая установка: Приборная доска экипажа, подключение к линии статического давления ВС
Техническая документация: Паспорт изделия, РТЭ воздушного судна и методика проверки / поверки высотомера при наличии
