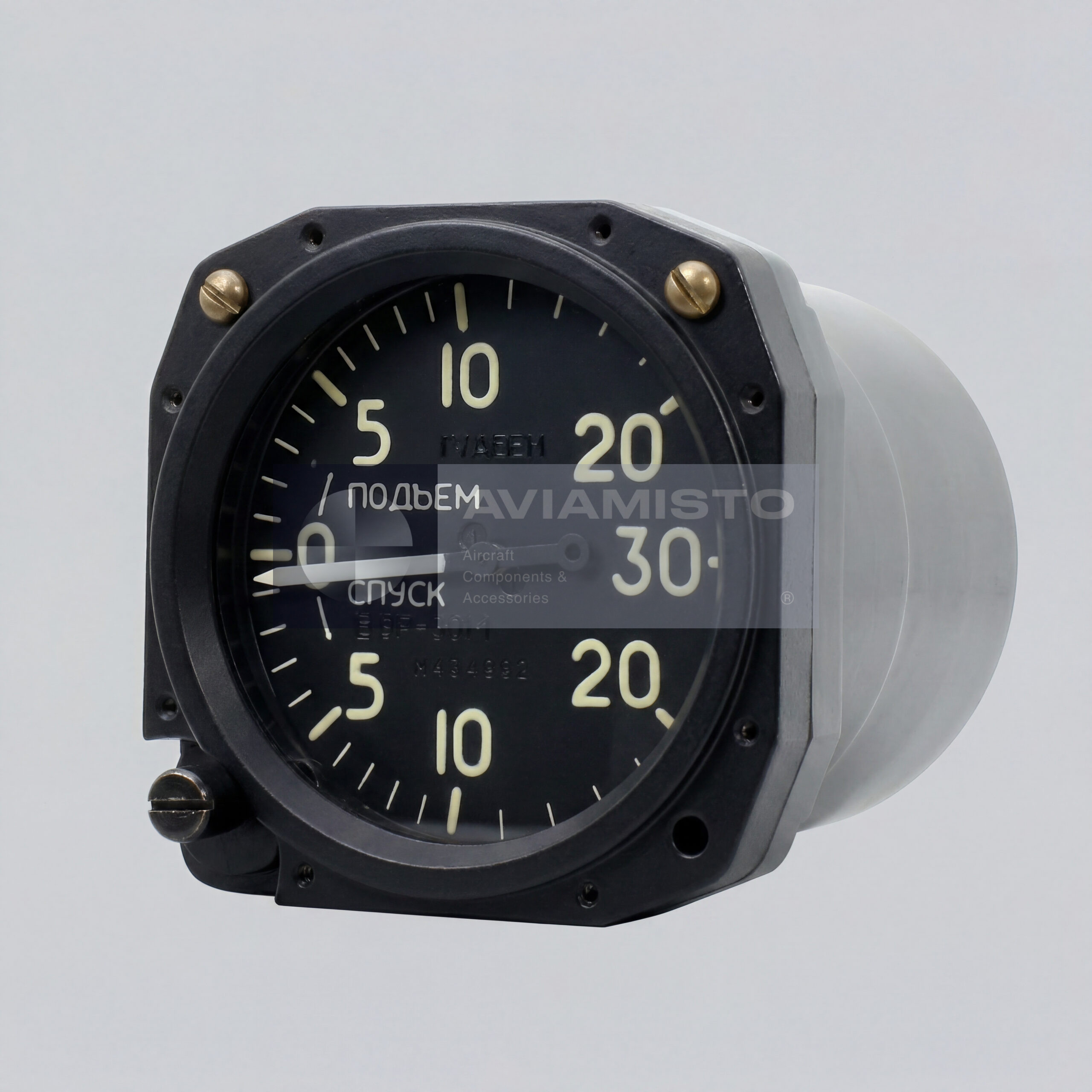

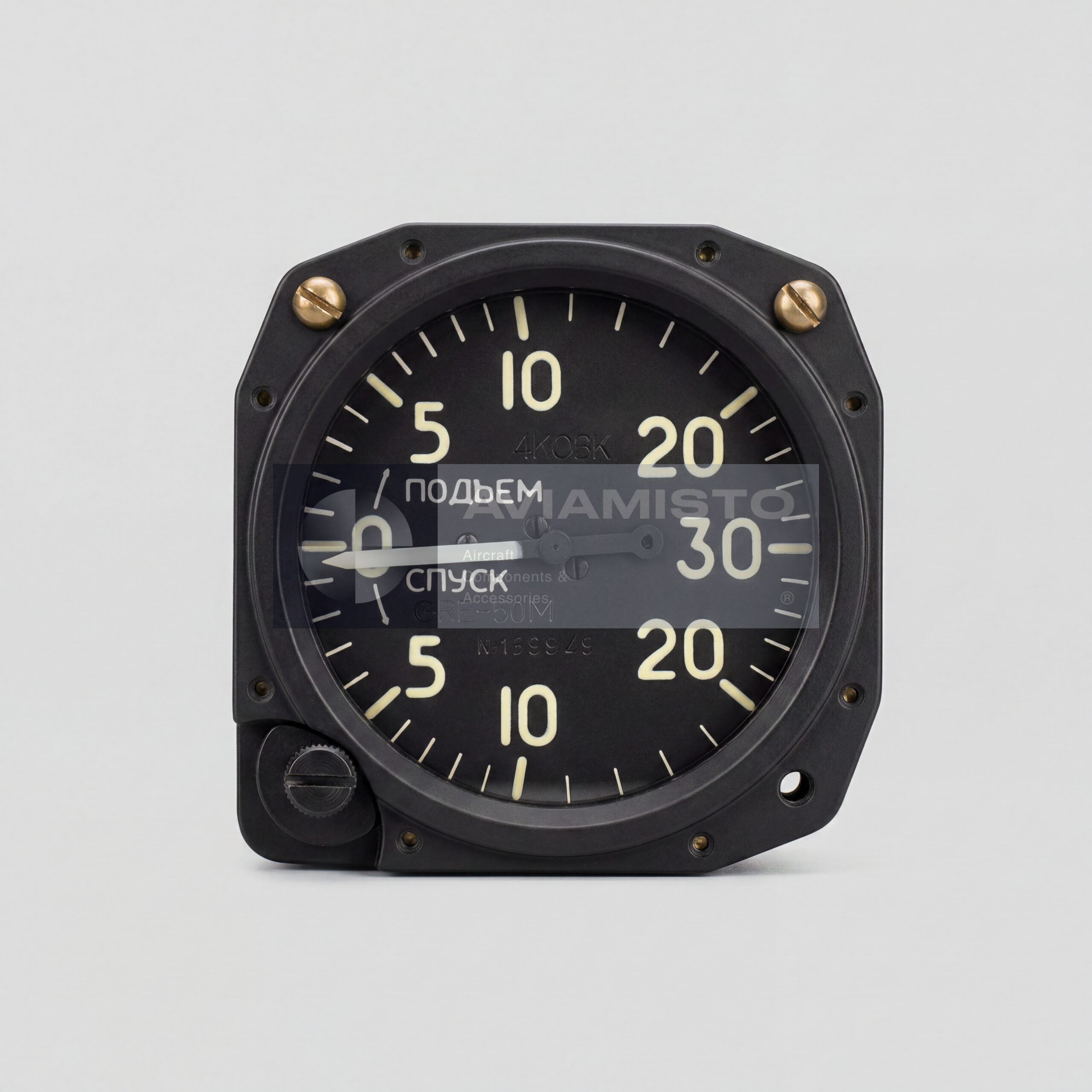

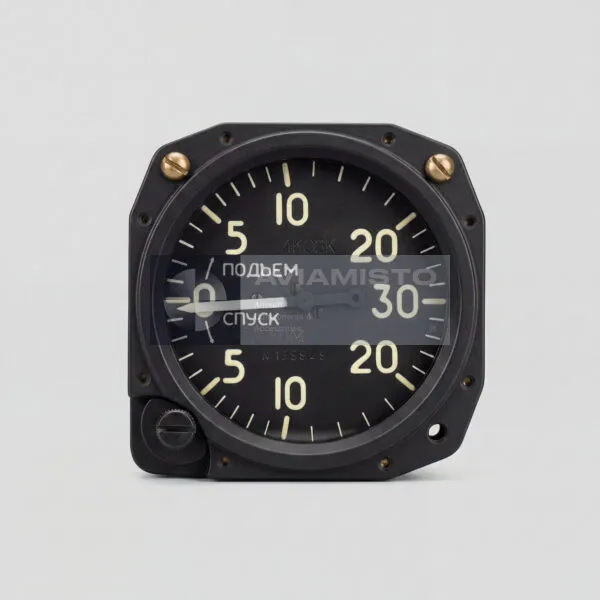

ВАР-30МК серия 4

ВАР-30МК серия 4 на приборной доске вертолета

ВАР-30МК серия 4 — авиационный мембранный вариометр, который показывает вертикальную скорость набора высоты и снижения. Прибор устанавливается на приборной доске воздушного судна и относится к основным пилотажно-навигационным приборам. Он применяется на вертолетах Ми-8, Ми-17, Ми-171, Ка-32 и других машинах в зависимости от комплектации. Для экипажа ВАР-30МК дает прямое стрелочное показание изменения высоты в метрах в секунду, что важно при взлете, снижении, заходе на посадку и выполнении режимов с малой высотой.

Как ВАР-30МК измеряет вертикальную скорость

Принцип работы ВАР-30МК основан на изменении атмосферного давления при наборе или снижении. Внутри прибора находится чувствительная манометрическая коробка. Статическое давление поступает к ней и в корпус прибора с разной скоростью: один канал связан с системой статического давления напрямую, а другой проходит через капилляр. Из-за этой задержки появляется разность давлений, пропорциональная скорости изменения высоты. Манометрическая коробка деформируется, а ее движение через рычажный механизм передается на стрелку.

Связь ВАР-30МК со статической системой

Для правильной работы ВАР-30МК важен не только сам прибор, но и состояние статической магистрали. Засорение, влага, негерметичность, повреждение штуцера или нарушение прохода через капилляр могут дать неправильные показания, запаздывание стрелки или нестабильный возврат к нулю. Поэтому при проверке вариометра нужно смотреть не только шкалу и стрелку, но и всю линию статического давления. Исправный прибор не сможет показывать корректно, если давление к нему подается с ошибкой или с утечкой.

Особенности исполнения серия 4

ВАР-30МК серия 4 выполнен для кабин с красным ночным освещением. Буква “К” в обозначении связана с исполнением под красный свет. Цифры, риски шкалы и стрелка имеют специальное покрытие, которое позволяет читать показания при соответствующем освещении кабины в темное время суток. При замене это важно учитывать: близкие по названию вариометры могут отличаться серией, шкалой, покрытием, подсветкой, маркировкой и документацией. Для поставки лучше указывать полное обозначение ВАР-30МК серия 4.

Применение ВАР-30МК на Ми-8 / Ми-17

На вертолетах семейства Ми-8 / Ми-17 вариометр используется для контроля вертикального движения. Прибор помогает пилоту видеть, с какой скоростью вертолет набирает высоту или снижается. Это особенно важно для вертолетной эксплуатации, где изменение высоты может происходить быстро при малых скоростях, в переходных режимах, при снижении или работе рядом с землей. ВАР-30МК обычно устанавливается на доске летчиков в зоне прямого считывания, чтобы экипаж мог быстро контролировать вертикальную скорость без переключения внимания на дополнительные системы.

Проверка и обслуживание ВАР-30МК

ВАР-30МК относится к точным механическим авиационным приборам. При обслуживании проверяют нулевое положение стрелки, плавность хода, погрешность показаний, герметичность корпуса, состояние стекла, шкалы, штуцеров и крепления. Стрелка не должна заедать, заметно запаздывать или дергаться. Проверка герметичности и калибровка выполняются по установленной методике. Для авиационной поставки желательно уточнить серию, состояние изделия, наличие паспорта, срок хранения, результаты проверки и соответствие приборной доске конкретного борта.

Тип изделия: Авиационный вариометр / указатель вертикальной скорости
Обозначение: ВАР-30МК серия 4
Функция: Индикация скорости набора высоты и снижения воздушного судна
Применение / Где используется: Пилотажно-навигационные приборы самолетов и вертолетов
Совместимые ВС / Оборудование: Ми-8, Ми-17, Ми-171, Ка-32 и другие ВС в зависимости от приборной панели и системы статического давления
Принцип измерения: Измерение разности давлений через мембранную / манометрическую коробку и калиброванный капилляр
Источник давления: Система статического давления воздушного судна
Чувствительный элемент: Манометрическая коробка внутри корпуса прибора
Тип индикации: Механическая стрелочная индикация
Диапазон измерения: 0…±30 м/с
Цена деления шкалы: 2 м/с
Оцифровка шкалы: Через каждые 10 м/с
Допустимая погрешность при 20 ±5 °C: Не более ±1 м/с
Неплавность хода стрелки: Не более 0,25 м/с
Смещение стрелки с нуля при нормальной температуре: Не более ±0,3 м/с
Герметичность: Спадание разрежения с 600 мм вод. ст. не более 3 мм вод. ст. за 1 минуту
Диапазон рабочих температур: −60 до +50 °C
Габаритные размеры: 86 × 98 × 142 мм
Масса без монтажного комплекта: Не более 0,55 кг
Исполнение шкалы: Под красное освещение кабины, серия 4
Технические условия: ДГ2.781.001-1 ТУ
Руководство по эксплуатации: ДГ2.781.001-1 РЭ и эксплуатационная документация ВС при наличии
