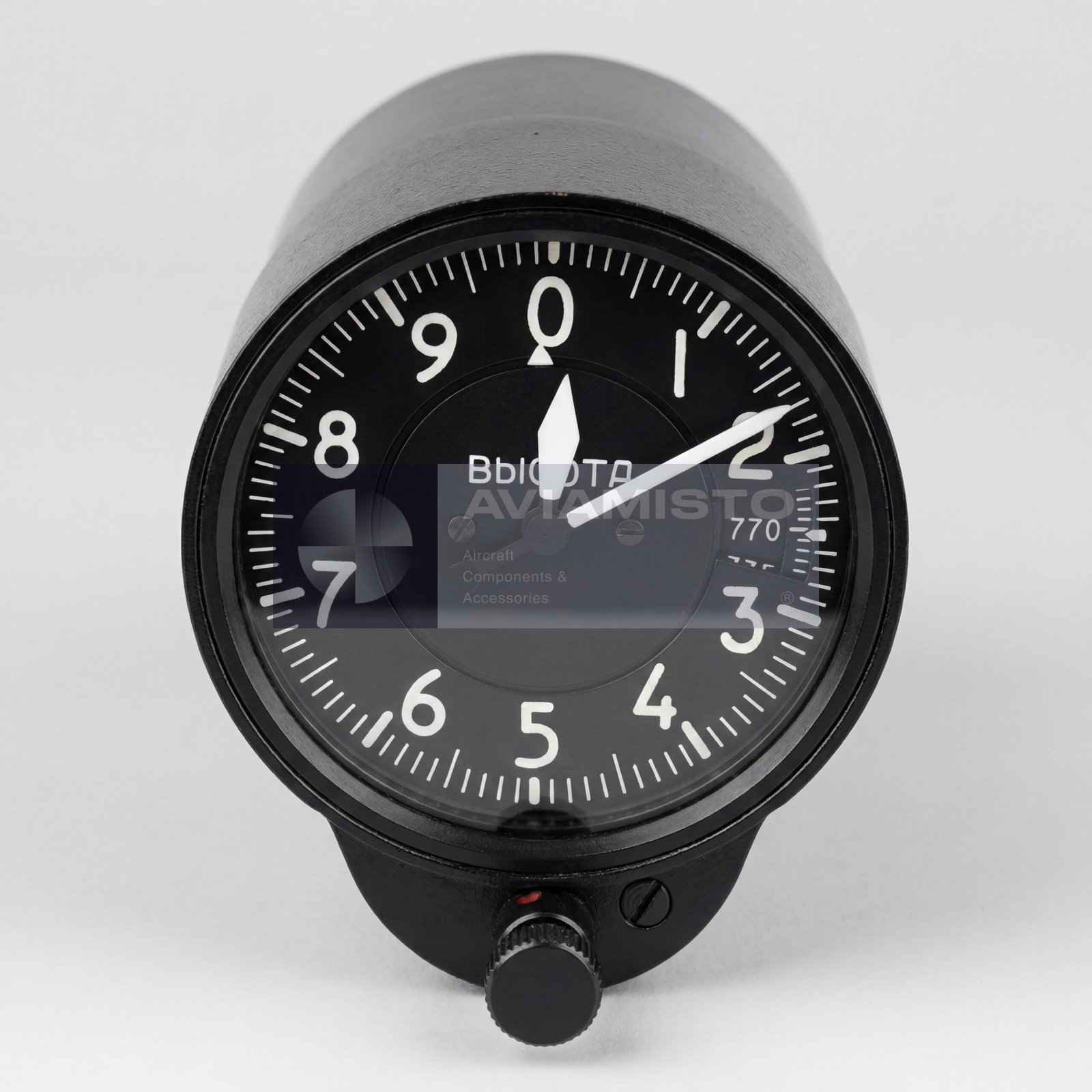

ВД-10ВК серия 2

ВД-10ВК серия 2 с выдачей сигналов высоты

ВД-10ВК серия 2 — авиационный двухстрелочный барометрический высотомер, предназначенный для измерения и индикации относительной высоты полета. В отличие от простого механического высотомера, исполнение ВД-10ВК имеет встроенный индукционный датчик для выдачи сигналов высоты в связанные бортовые системы. Прибор применяется на вертолетах и самолетах, где экипажу нужна прямая стрелочная индикация высоты, а другим системам борта может требоваться электрический сигнал, связанный с высотой полета.

Барометрический принцип работы ВД-10ВК

ВД-10ВК измеряет высоту по статическому давлению, поступающему от системы полного и статического давления воздушного судна. Внутри герметичного корпуса расположен блок анероидных коробок. При наборе или снижении давление меняется, анероидный блок деформируется, а это перемещение через рычажно-зубчатый механизм передается на стрелки. Базовая индикация высоты остается механической. Поэтому на точность влияет не только сам прибор, но и состояние статической магистрали, герметичность, отсутствие влаги и правильная установка давления.

Двухстрелочная индикация высоты

Отсчет высоты на ВД-10ВК ведется по круговой шкале с помощью двух стрелок. Большая стрелка показывает высоту в метрах: один полный оборот соответствует 1000 м. Малая стрелка показывает километры: один полный оборот соответствует 10000 м. Такая схема позволяет экипажу быстро видеть и точное значение в пределах тысячи метров, и общий диапазон высоты. Диапазон измерения прибора составляет от 0 до 10000 м, что подходит для вертолетов и воздушных судов с метрической индикацией высоты.

Встроенный индукционный датчик ВД-10ВК

Индекс “ВК” указывает на исполнение со встроенным индукционным датчиком. Этот датчик нужен для передачи сигналов, связанных с высотой, в другие бортовые системы. В зависимости от схемы конкретного воздушного судна такой сигнал может использоваться в пилотажно-навигационном оборудовании, системе предупреждения или автоматике. При замене это принципиальный момент: ВД-10К и ВД-10ВК могут быть похожи внешне, но в системе, где нужен выход датчика высоты, обычный высотомер без соответствующего выхода не заменит исполнение ВК.

Барометрическая шкала и установка давления

ВД-10ВК имеет механизм установки барометрического давления. Давление выставляется вручную с помощью кремальеры или регулировочной ручки, а значение отображается на шкале в миллиметрах ртутного столба. Это позволяет вести индикацию высоты относительно выбранного давления, например давления аэродрома или другого значения по процедуре. Если давление выставлено неверно, прибор может показывать неправильную относительную высоту даже при исправной механике. Поэтому при проверке смотрят и стрелки, и работу механизма установки давления.

Серия 2 и применение на вертолетах

ВД-10ВК серия 2 применяется в составе пилотажно-навигационного оборудования вертолетов Ми-8, Ми-17, Ми-171, Ми-172 и других воздушных судов в зависимости от комплектации. Серия 2 означает конкретное исполнение прибора, которое нужно учитывать при заказе и замене. Прибор рассчитан на авиационные условия эксплуатации: вибрацию, перепады температуры и длительную работу в кабине. Электропитание требуется для цепей подсвета и встроенного датчика, а сама барометрическая индикация основана на статическом давлении.

Проверка и поставка ВД-10ВК

При проверке ВД-10ВК контролируют плавность хода стрелок, погрешность показаний, работу барометрической шкалы, состояние корпуса, стекла, шкалы, штуцеров и выход встроенного датчика. Отдельно проверяют статическую магистраль: утечки, влагу, засорение и правильность подключения. Для поставки важно уточнить полное обозначение ВД-10ВК серия 2, состояние изделия, наличие паспорта, результаты поверки или проверки, разъемы, исполнение подсветки и совместимость с бортовой системой, которая использует сигнал высоты.

Тип изделия: Авиационный барометрический высотомер со встроенным датчиком сигналов высоты
Обозначение: ВД-10ВК серия 2
Функция: Измерение и индикация относительной высоты полета; выдача сигналов высоты в связанные бортовые системы
Применение / Где используется: Пилотажно-навигационное оборудование самолетов и вертолетов
Совместимые ВС / Оборудование: Ми-8, Ми-17, Ми-171, Ми-172 и другие ВС в зависимости от приборной панели и схемы подключения
Тип прибора: Механический анероидный двухстрелочный барометрический высотомер
Принцип измерения: Измерение статического давления с помощью блока анероидных коробок
Источник давления: Система статического давления / система ПВД воздушного судна
Чувствительный элемент: Блок анероидных коробок в герметичном корпусе
Тип индикации: Механическая двухстрелочная индикация
Диапазон измерения высоты: 0–10000 м
Большая стрелка: Показывает метры; один оборот соответствует 1000 м
Малая стрелка: Показывает километры; один оборот соответствует 10000 м
Установка барометрического давления: Ручная, через кремальеру / регулировочный механизм
Единицы барометрической шкалы: Миллиметры ртутного столба, мм рт. ст.
Встроенный датчик: Индукционный датчик сигналов высоты
Электрическая функция: Выдача сигналов высоты в связанные бортовые системы в зависимости от схемы ВС
Напряжение питания: 28 В постоянного тока для цепей подсвета и встроенного датчика
Диапазон рабочих температур: −60 до +60 °C
Масса: Около 0,84 кг
Серия: Исполнение серия 2
Типовая установка: Приборная доска экипажа, подключение к статической магистрали и электрическим цепям при необходимости
Техническая документация: Паспорт изделия, РТЭ воздушного судна, схема подключения и методика проверки / поверки высотомера при наличии
