1919T

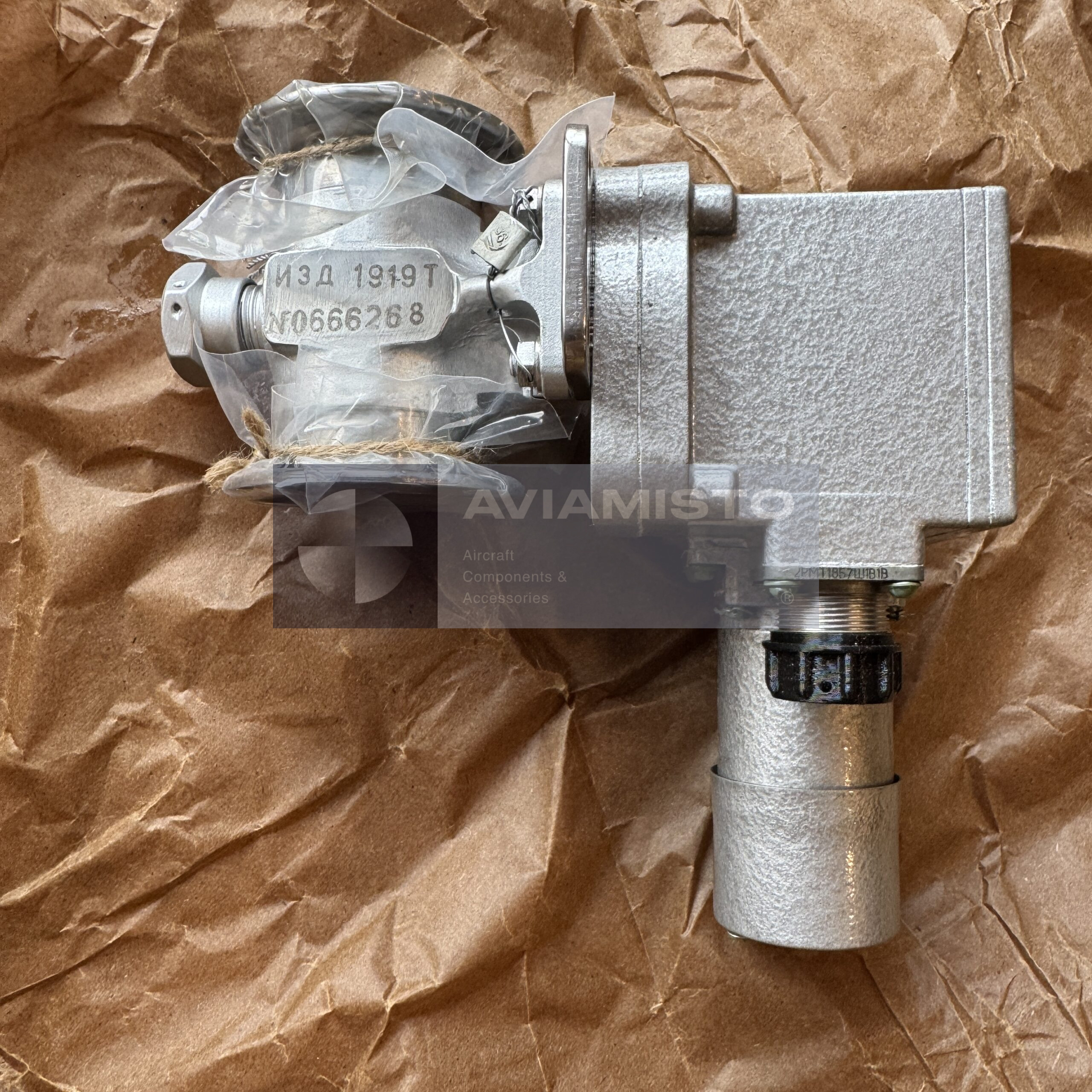

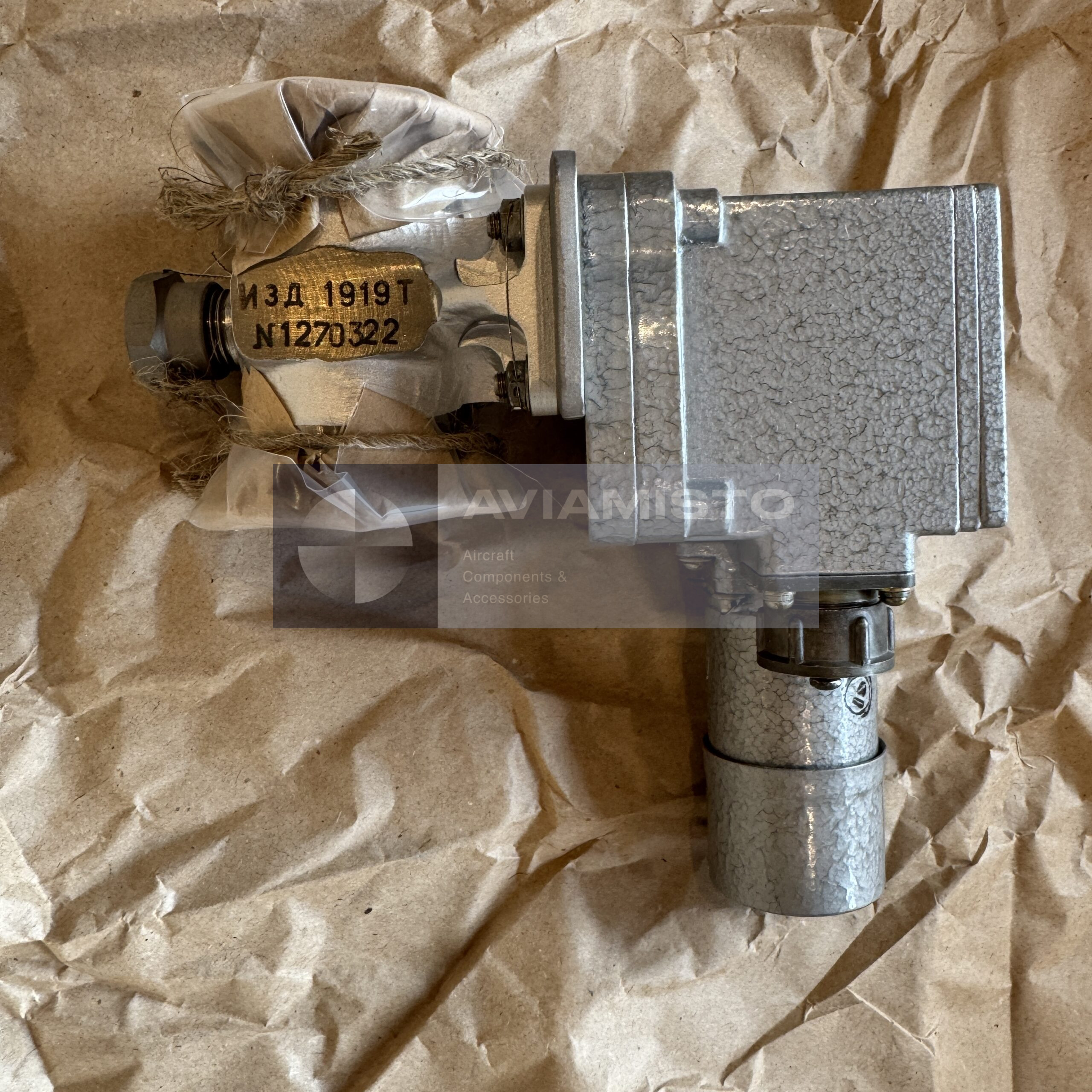

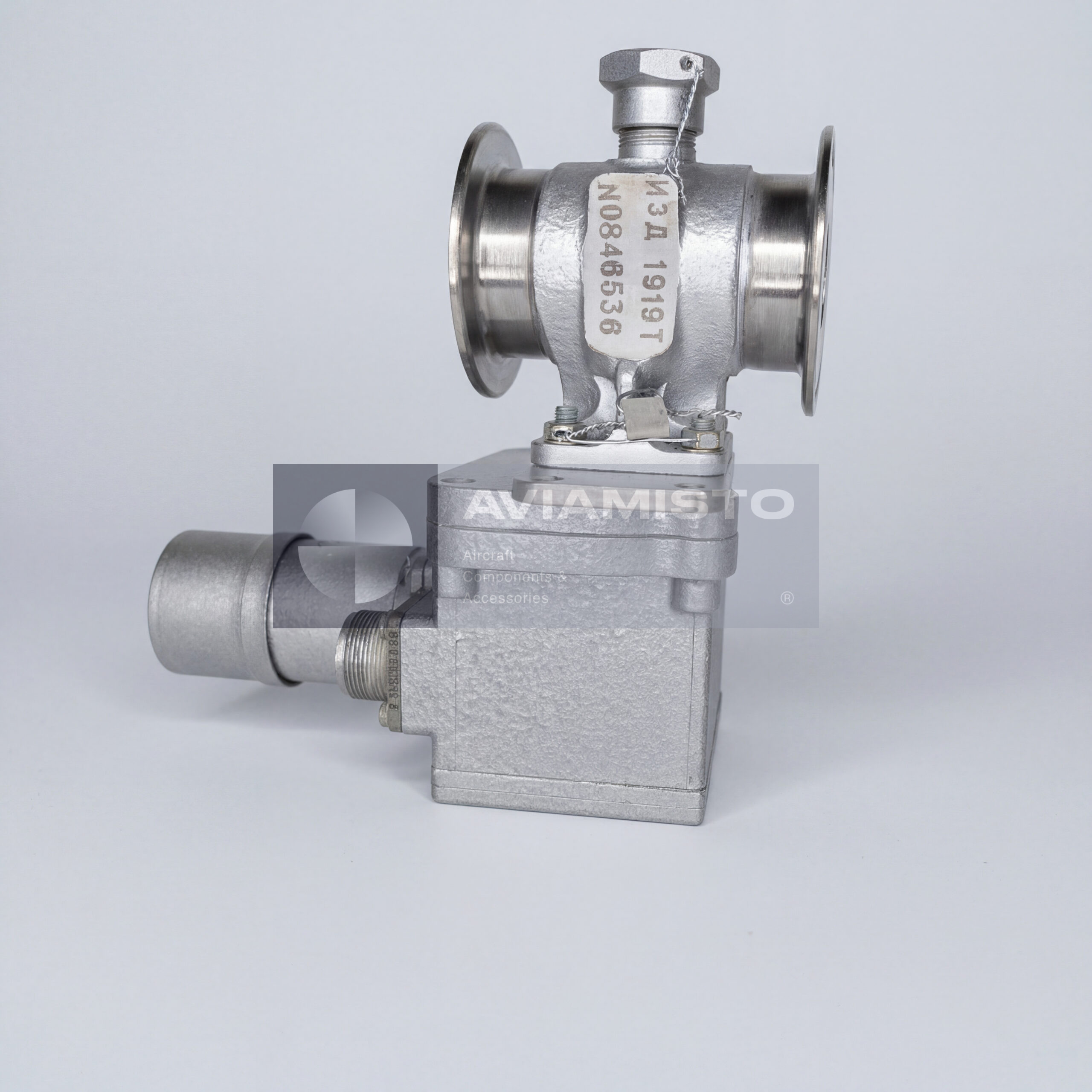

Регулирующая заслонка 1919Т в воздушных системах ВС

1919Т — авиационная регулирующая заслонка, применяемая для управления потоком горячего воздуха в бортовых воздушных магистралях. Агрегат устанавливается в участках системы, где необходимо направлять, ограничивать или перекрывать подачу воздуха в зависимости от режима работы. Основное назначение заслонки — поддержание корректной работы воздушно-тепловых контуров, включая системы противообледенения и распределения горячего воздуха по потребителям.

Работа заслонки 1919Т в противообледенительной системе

На вертолетах семейства Ми-8 заслонка 1919Т применяется в воздушно-тепловой противообледенительной системе воздухозаборников двигателей. Она регулирует подачу горячего воздуха к входным губам, тоннелям, элементам воздухозаборника и зонам пылезащитного устройства, которые требуют обогрева при риске обледенения. Такая работа позволяет поддерживать нужный тепловой режим элементов, находящихся в зоне воздействия холодного потока воздуха, влаги и переменных условий эксплуатации.

Контроль давления в магистралях с заслонкой 1919Т

1919Т также используется для ограничения избыточного давления в воздушных магистралях, когда отбор воздуха от двигателей включен, но потребители системы не работают. В этом режиме заслонка помогает удерживать параметры горячего воздуха в допустимых пределах и снижает нагрузку на элементы воздушной системы. Поэтому агрегат выполняет не только функцию перекрытия, но и функцию регулирования потока в зависимости от состояния системы и команд управления.

Совместная работа 1919Т с электромеханизмом ЭПВ-50БТ

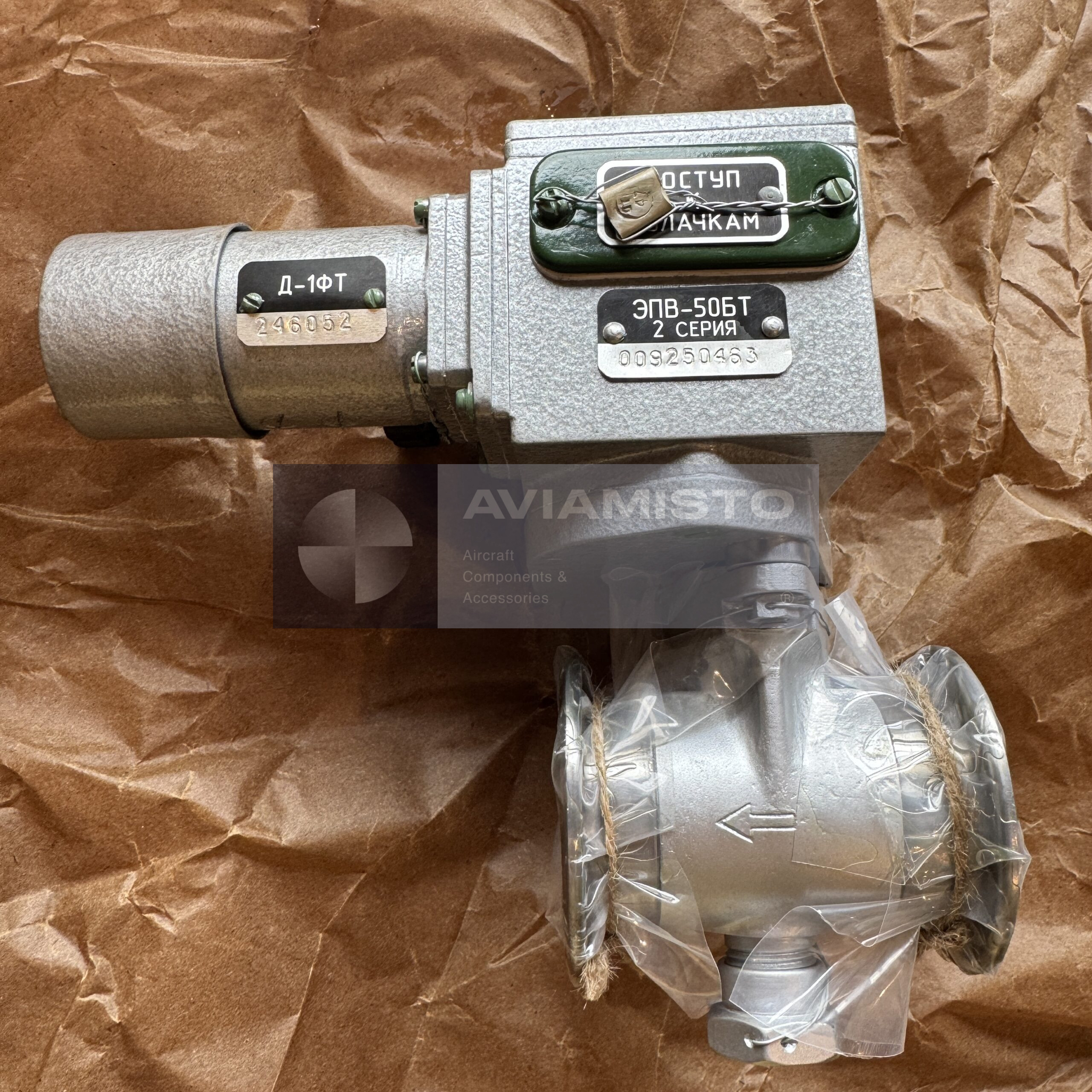

Заслонка 1919Т работает совместно с вращательным электромеханизмом ЭПВ-50БТ. Электропривод перемещает створку заслонки в заданное положение и обеспечивает дистанционное управление агрегатом из бортовой системы. В конструкции предусмотрены микровыключатели для сигнализации крайних положений, благодаря чему система управления получает подтверждение открытия или закрытия заслонки. Это важно для контроля состояния воздушной магистрали и правильной логики работы противообледенительного контура.

Применение и идентификация заслонки 1919Т

Заслонка 1919Т применяется на вертолетах семейства Ми-8 и их модификациях, включая Ми-17, Ми-171 и Ми-172. В зависимости от комплектации она также может встречаться в воздушных системах отдельных самолетов, включая Ан-26. При подборе, замене или заказе агрегата обозначение 1919Т необходимо сверять с каталогом деталей конкретного воздушного судна, эксплуатационной документацией и требуемым исполнением электромеханизма.

Тип изделия: Воздушный кран с электромеханизмом
Функция: Регулирование потока воздуха в авиационных системах
Применение / Где используется: Противообледенительные системы и системы распределения воздуха
Система / Место установки: Бортовые системы воздушного питания
Совместимые воздушные суда / оборудование: Ми-8, Ми-17, Ми-171, Ми-172, Ан-26
Состав системы / Комплектация: Электромеханизм ЭПВ-50БТ, серия 2
Максимальное давление воздуха на входе: Не более 8 кгс/см²
Температура воздуха на входе при 8 кгс/см²: Не более +300 °C
Температура воздуха на входе при 1 кгс/см²: Не более +400 °C
Диапазон температуры окружающей среды: −60 до +70 °C
Утечка воздуха при закрытом кране: Не более 10 кг/ч при 8 кгс/см² и +20±5 °C
Внутренняя утечка: Не более 2.5 кг/ч при 8 кгс/см² и +20±5 °C
Время полного открытия / закрытия: 29 ± 8 с
Рабочее напряжение: 27 ± 2.7 В постоянного тока
Масса: 1.35 ± 0.25 кг
Техническая документация: Паспорт изделия и документация производителя
