ЭПВ-50БТ серия 2

ЭПВ-50БТ серия 2 в воздушных системах ВС

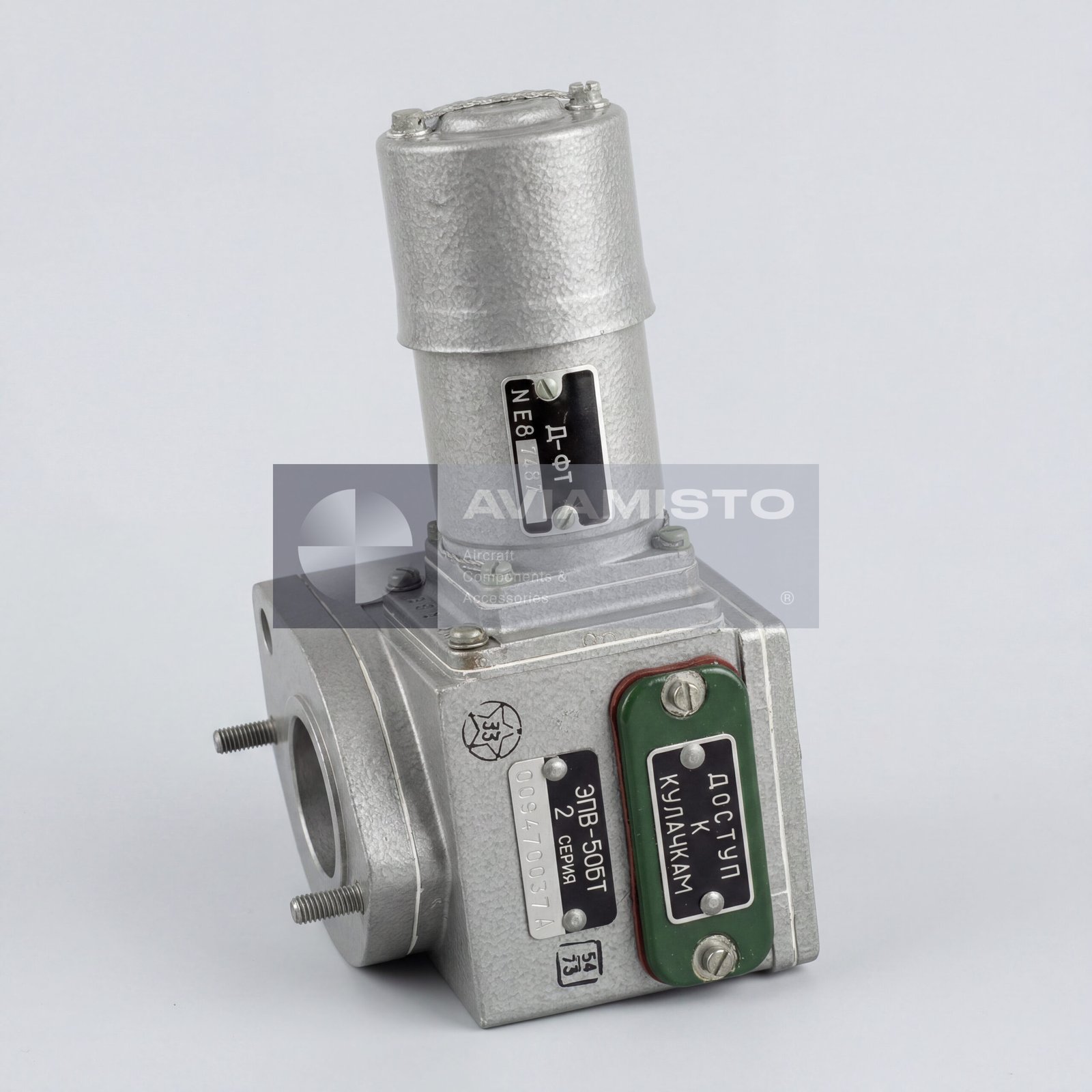

ЭПВ-50БТ серия 2 — авиационный электромеханизм вращательного действия. Его используют там, где нужно дистанционно повернуть заслонку, небольшой кран или другой исполнительный элемент воздушной системы. Привод получает команду от бортовой цепи и поворачивает выходной вал на заданный угол. Сам он не регулирует поток воздуха напрямую: это делает заслонка или кран, с которым он соединен. Задача ЭПВ-50БТ — надежно и вовремя перевести этот исполнительный орган в нужное положение.

Работа ЭПВ-50БТ серия 2 с заслонкой 1919Т

Чаще всего ЭПВ-50БТ серия 2 связывают с регулирующей заслонкой 1919Т. Такая заслонка применяется в воздушных и противообледенительных системах, в том числе в магистралях горячего воздуха к воздухозаборникам двигателей на вертолетах семейства Ми-8 / Ми-171. Привод поворачивает заслонку, а она открывает, закрывает или дозирует поток горячего воздуха. В этой сборке важно все: ход вала, крайние положения, состояние редуктора, настройка микровыключателей и легкость хода самой заслонки.

Из чего состоит ЭПВ-50БТ серия 2

Внутри ЭПВ-50БТ серия 2 установлен коллекторный электродвигатель постоянного тока, многоступенчатый редуктор, панель микровыключателей и четырехзвенный рычажный механизм. Двигатель создает вращение, редуктор уменьшает обороты и дает нужный момент, а рычажный механизм передает движение на выходной вал. Микровыключатели отвечают за фиксацию крайних положений и останов привода после выполнения хода. Для такого агрегата это критично: заслонка должна дойти до своего положения, но не должна упираться с лишней нагрузкой в механический стопор.

Тропическое исполнение ЭПВ-50БТ

Буква «Т» в обозначении ЭПВ-50БТ указывает на тропическое исполнение. Такой привод рассчитан на работу и хранение в условиях повышенной влажности, перепадов температуры и среды, где возможны грибковые поражения материалов. При этом базовый ЭПВ-50Б и тропический ЭПВ-50БТ имеют одинаковые габаритно-присоединительные размеры, поэтому по посадочным местам они взаимозаменяемы, если это допускает документация конкретного ВС. Но тропическое исполнение не отменяет проверки после хранения: контакты, щетки, редуктор и корпус все равно нужно осматривать.

Что означает серия 2 для ЭПВ-50БТ

ЭПВ-50БТ серия 2 — модернизированное исполнение привода. В нем улучшена работа внутренних концевых выключателей и кинематической схемы редуктора, что важно для эксплуатации в условиях вибрации и перепадов температуры. По логике работы все остается понятно: подается питание, двигатель через редуктор поворачивает вал, заслонка доходит до своего положения, а микровыключатели останавливают механизм. При проверке такого привода обычно смотрят время перекладки, направление хода, работу крайних положений, плавность движения и отсутствие заедания.

Где применяется ЭПВ-50БТ серия 2

ЭПВ-50БТ серия 2 применяется в системах кондиционирования, вентиляции, пневматики и противообледенения воздушных судов. На вертолетах Ми-8 / Ми-171 он особенно часто встречается в узлах управления горячим воздухом, связанным с обогревом воздухозаборников и другими элементами ПОС. Также привод может работать с другими заслонками или кранами, если это предусмотрено документацией. Перед заменой нужно сверить не только обозначение, но и серию, место установки, ход выходного вала и сопрягаемый агрегат.

Поставка и проверка ЭПВ-50БТ серия 2

При заказе нужно указывать полное обозначение ЭПВ-50БТ серия 2. Также желательно уточнять, нужен сам электромеханизм или изделие в сборе с заслонкой 1919Т. Перед установкой проверяют корпус, разъем, выходной вал, состояние редуктора, работу электродвигателя, щетки, микровыключатели, угол поворота и время перекладки. Для авиационной поставки важны паспорт, состояние хранения, отметки ремонта или проверки и совместимость с конкретной системой воздушного судна.

Тип изделия: Авиационный электромеханизм вращательного действия / электропривод
Обозначение: ЭПВ-50БТ серия 2 / EPV-50BT Series 2
Функция: Дистанционное управление заслонками, кранами и исполнительными элементами воздушных систем
Применение / Где используется: Системы кондиционирования, вентиляции, пневматические и противообледенительные системы ВС
Система / Место установки: Воздушные магистрали, линии горячего воздуха, контуры управления заслонками ПОС
Основной сопрягаемый агрегат: Регулирующая заслонка 1919Т
Типовое применение: Вертолеты семейства Ми-8 / Ми-171 в зависимости от комплектации системы
Тип привода: Поворотный электропривод с ограниченным углом хода
Электродвигатель: Коллекторный двигатель постоянного тока Д-1ФТ
Основные узлы: Электродвигатель, многоступенчатый редуктор, панель микровыключателей, четырехзвенный рычажный механизм
Номинальное напряжение питания: 27 В постоянного тока
Рабочий диапазон напряжений: 24,3–29,7 В постоянного тока
Номинальный потребляемый ток: 0,37 А
Номинальный момент на выходе: 68,6 кгс·см / 6,73 Н·м
Угол поворота выходного вала: 95°
Диапазон рабочих температур: −60 до +80 °C
Минимальное атмосферное давление: Не ниже 7,7 кПа / 57 мм рт. ст.
Тип электрощеток: МГС-7
Размер и количество щеток: 4 × 5 × 10 мм; 2 шт. на агрегат
Климатическое исполнение: Тропическое, влаго- и грибкостойкое
Примечание по взаимозаменяемости: ЭПВ-50Б и ЭПВ-50БТ идентичны по габаритно-присоединительным размерам при условии допуска по документации
Габаритные размеры: 145 × 77 × 85 мм
Масса: Не более 0,92 кг
Техническая документация: Паспорт изделия, документация производителя и эксплуатационная документация ВС при наличии
