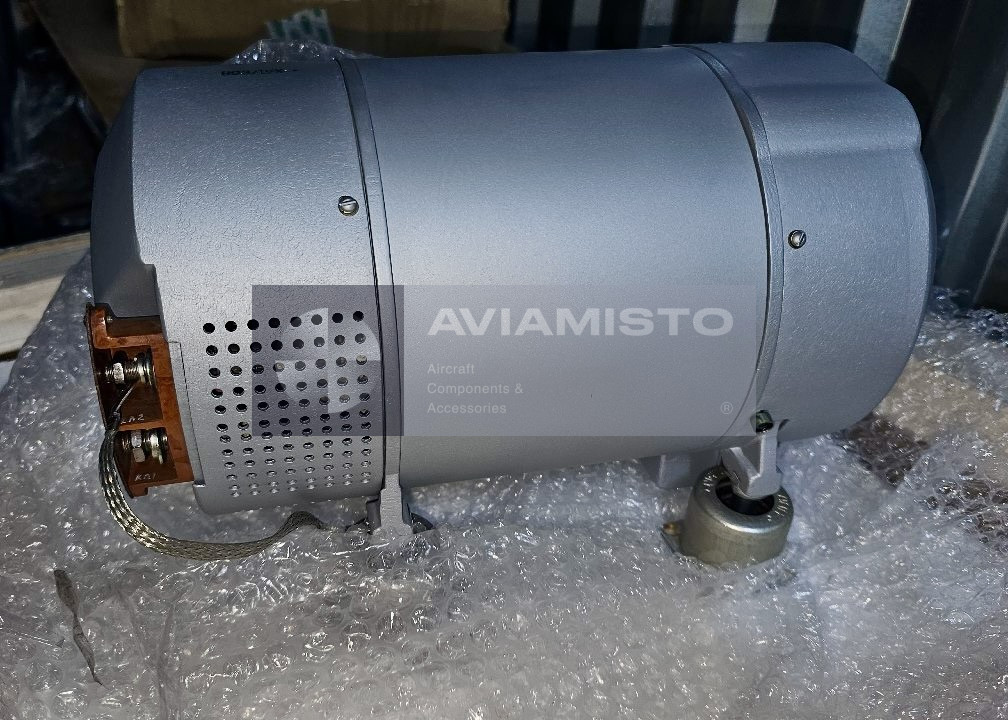

ВУ-6Б
Выпрямительное устройство
Описание
ВУ-6Б выпрямительное устройство бортовой сети
ВУ-6Б — авиационное выпрямительное устройство, которое применяется в системе электроснабжения воздушного судна. Его задача — преобразовать трехфазный переменный ток в постоянный ток для бортовой сети. Это не аккумулятор и не регулятор напряжения. ВУ-6Б работает как вторичный источник постоянного тока: получает питание от сети переменного тока, выпрямляет его и передает дальше на шины и потребители. В документации такое изделие обычно идет рядом с выпрямителями, реле защиты, контакторами и распределительными элементами сети постоянного тока.
Полное описаниеСвернуть описание
Преобразование питания через ВУ-6Б
В работе ВУ-6Б принимает трехфазное питание переменного тока и выдает постоянное напряжение для подключенных потребителей. Стабилизации внутри устройства нет, поэтому выходное напряжение зависит от входного питания и состояния нагрузки. Это важно при поиске неисправностей. Если на выходе просадка или нестабильное напряжение, причина не всегда в самом выпрямителе. Нужно смотреть входную сеть, чередование фаз, контакты, охлаждение, нагрузку и состояние цепей после выпрямителя. Устройство рассчитано на продолжительный режим работы.
ВУ-6Б в системе электроснабжения летательного аппарата
ВУ-6Б применяется как источник постоянного тока в авиационных системах электроснабжения. Такие устройства встречаются на самолетах и вертолетах, где основная сеть переменного тока используется для питания вторичных цепей постоянного тока. В качестве примеров применения указываются Ми-26 и Ту-154М, но конкретную установку нужно сверять по документации борта. В системе ВУ-6Б работает вместе с шинами переменного тока, фидерами, защитной аппаратурой, шинами постоянного тока, контакторами и цепями распределения нагрузки.

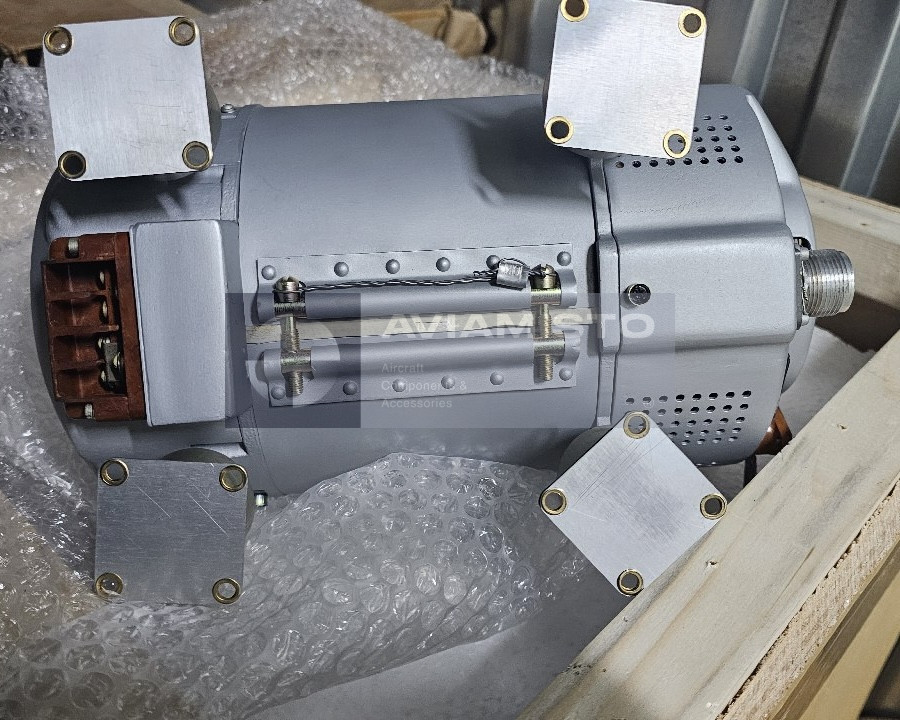

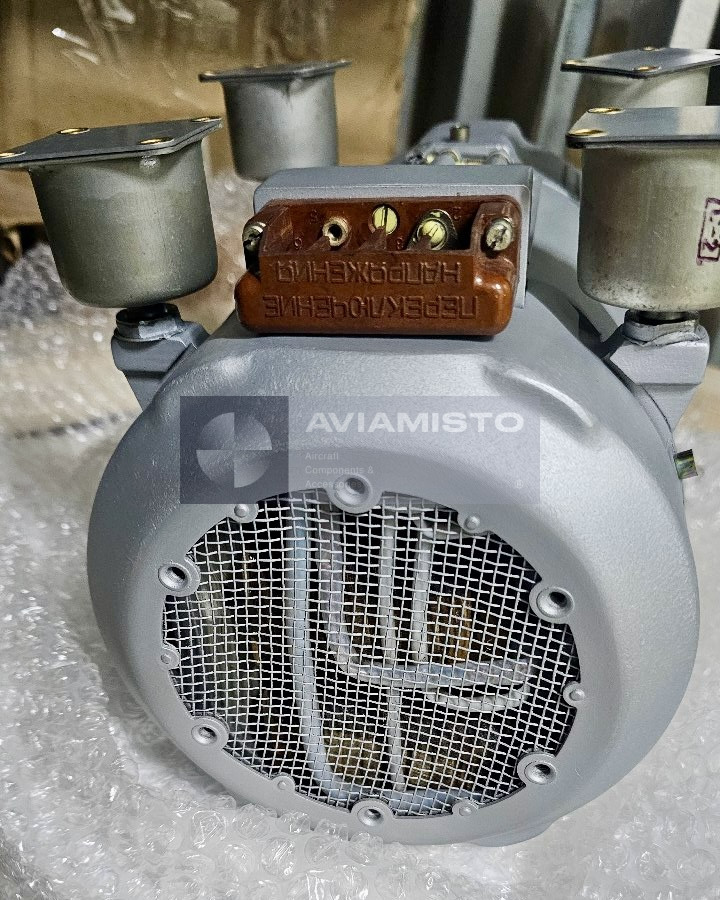

Конструкция и охлаждение устройства ВУ-6Б
По конструкции ВУ-6Б относится к статическим преобразователям. Внутри обычно находятся понижающий трансформатор, полупроводниковые выпрямительные схемы, элементы сглаживания пульсаций и подавления радиопомех, а также вентилятор принудительного охлаждения. Трансформатор понижает входное напряжение до уровня, нужного для выпрямительной части, после чего диодные схемы формируют постоянный ток. При работе под нагрузкой охлаждение имеет большое значение. Если поток воздуха нарушен, устройство может перегреваться даже при исправной электрической части.
Идентификация и заказ выпрямителя ВУ-6Б

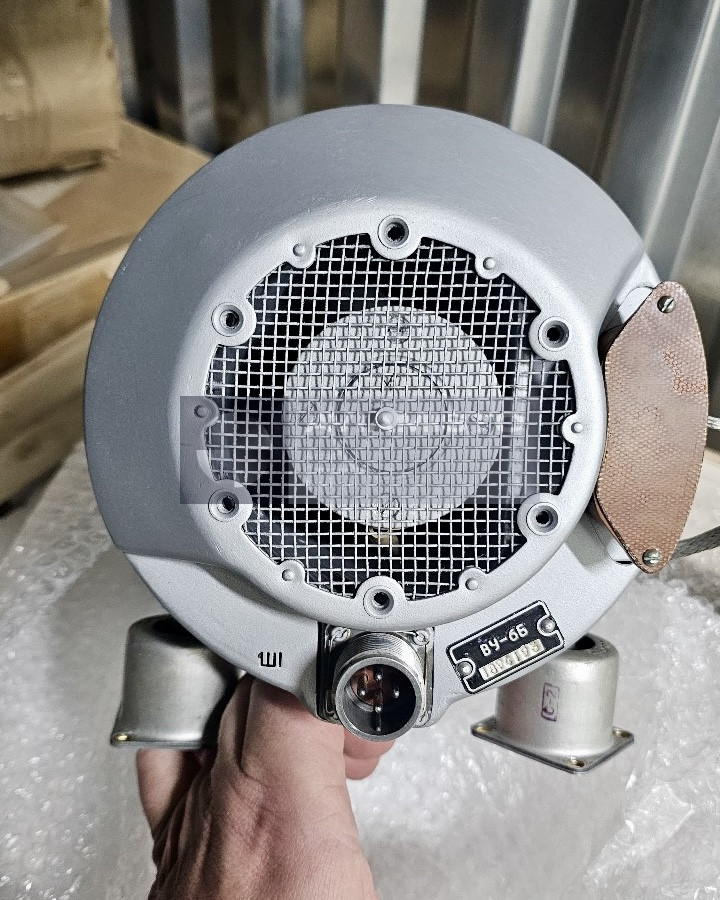

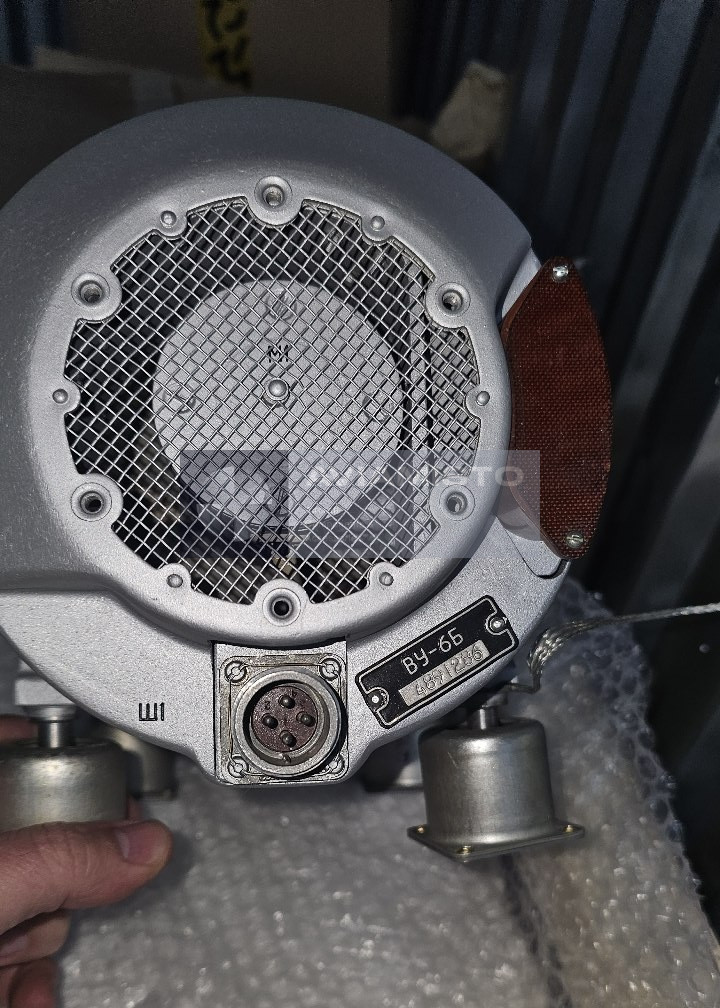

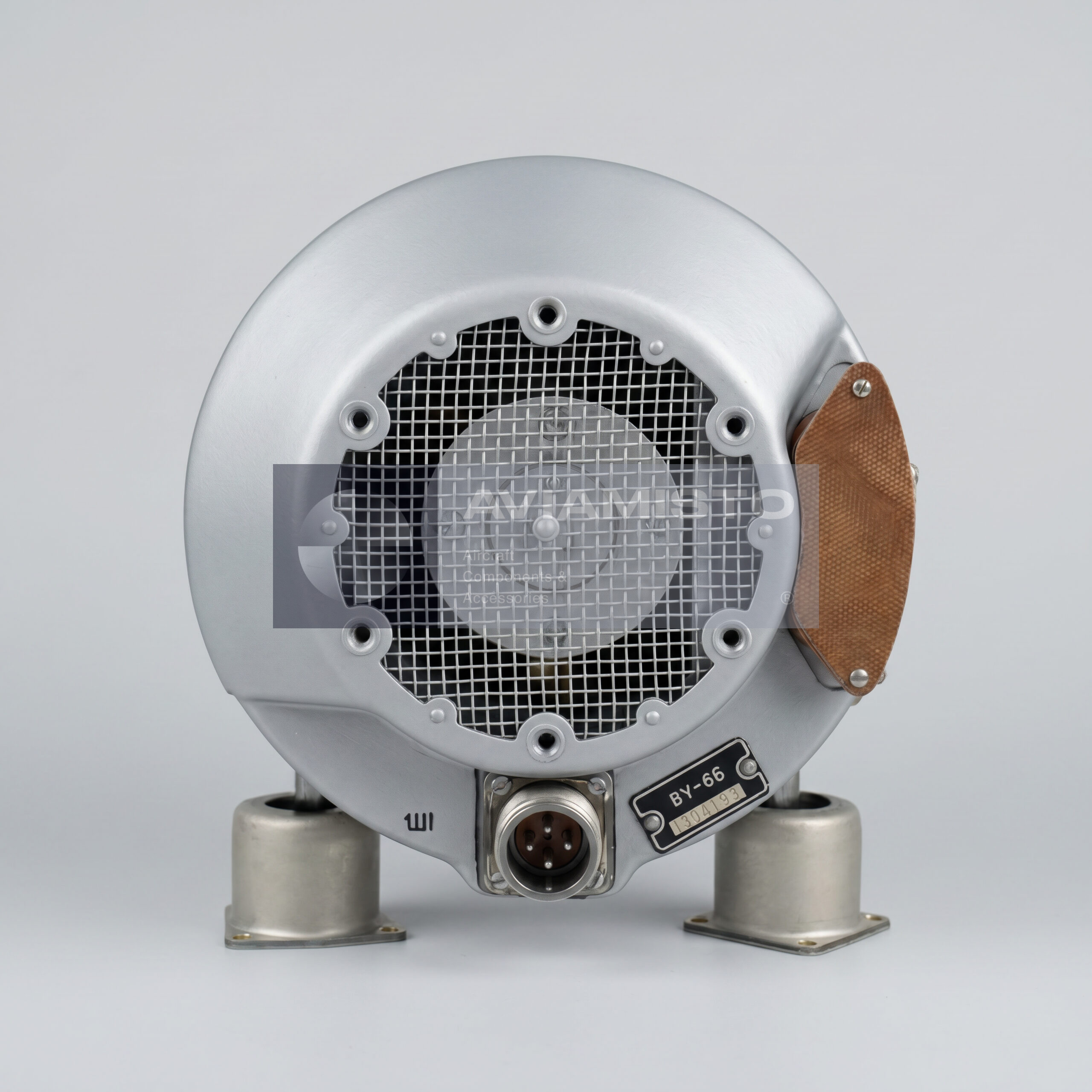

Перед заказом нужно сверить маркировку установленного выпрямителя с каталогом деталей, этикеткой или документацией по системе электроснабжения. В русской документации основное обозначение пишется кириллицей: ВУ-6Б. В экспортных запросах может встречаться латинская форма VU-6B. Для точного подбора лучше указать тип воздушного судна, место установки, требуемое состояние изделия и комплект документов. Если есть фото таблички или этикетки, его стоит приложить к запросу. Изделие также известно под обозначением VU-6B.
Связанные изделия этой системы: ВУ-6А, ДМР-200ВУ, РН-120У. Эти позиции связаны по функции в системе и не обозначаются как взаимозаменяемые.
Технические характеристики
- Тип изделия
- Авиационное выпрямительное устройство
- Функция
- Преобразование трехфазного переменного тока в постоянный ток
- Применение / Где используется
- Бортовые системы электроснабжения летательных аппаратов
- Система / Место установки
- Система вторичного электроснабжения / сеть постоянного тока
- Совместимые ВС / техника
- Летательные аппараты с применимой сетью 200/115 В, 400 Гц, включая Ми-26 и Ту-154М при подтверждении по документации
Все характеристикиСвернуть характеристики
- Входное напряжение
- Трехфазный переменный ток 200/115 В
- Частота входного тока
- 400 Гц
- Выходное напряжение
- 28.5 В постоянного тока
- Номинальный ток нагрузки
- 200 А
- Мощность
- 6 кВт
- Потребляемый ток
- Не более 20 А
- Чередование фаз питающего напряжения
- Прямое
- Направление потока охлаждающего воздуха
- По стрелке
- Режим работы
- Продолжительный
- Допустимые перегрузки
- 300 А в течение 2 минут; 400 А в течение 5 секунд
- Габариты
- 294 × 174 × 197 мм
- Масса
- Не более 9.7 кг
- Комплектность
- Не предусмотрено
- Документация
- Техническое описание и инструкция по эксплуатации; приемочная документация
