ВУ-6А
Выпрямительное устройство
Описание
ВУ-6А выпрямительное устройство бортовой сети
ВУ-6А — авиационное выпрямительное устройство, применяемое в системе электроснабжения воздушного судна. Оно преобразует трехфазный переменный ток в постоянный ток для питания бортовых потребителей сети 28.5 В. Это не аккумулятор и не регулятор напряжения. ВУ-6А работает как вторичный источник постоянного тока: получает питание от сети переменного тока, выпрямляет его и передает дальше на шины и распределительные цепи.
Полное описаниеСвернуть описание
Преобразование питания через ВУ-6А
В работе ВУ-6А принимает трехфазное питание 200 В частотой 400 Гц и выдает постоянное напряжение 28.5 В. От этой линии питаются потребители, подключенные к бортовой сети постоянного тока. Устройство рассчитано на работу в составе штатной системы электроснабжения, а не как отдельный лабораторный преобразователь. Если на выходе появляется просадка или нестабильность, причину не стоит сразу искать только в выпрямителе. Нужно проверять входную сеть, фазы, разъемы, охлаждение, нагрузку и цепи после устройства.
Конструкция выпрямительного устройства ВУ-6А

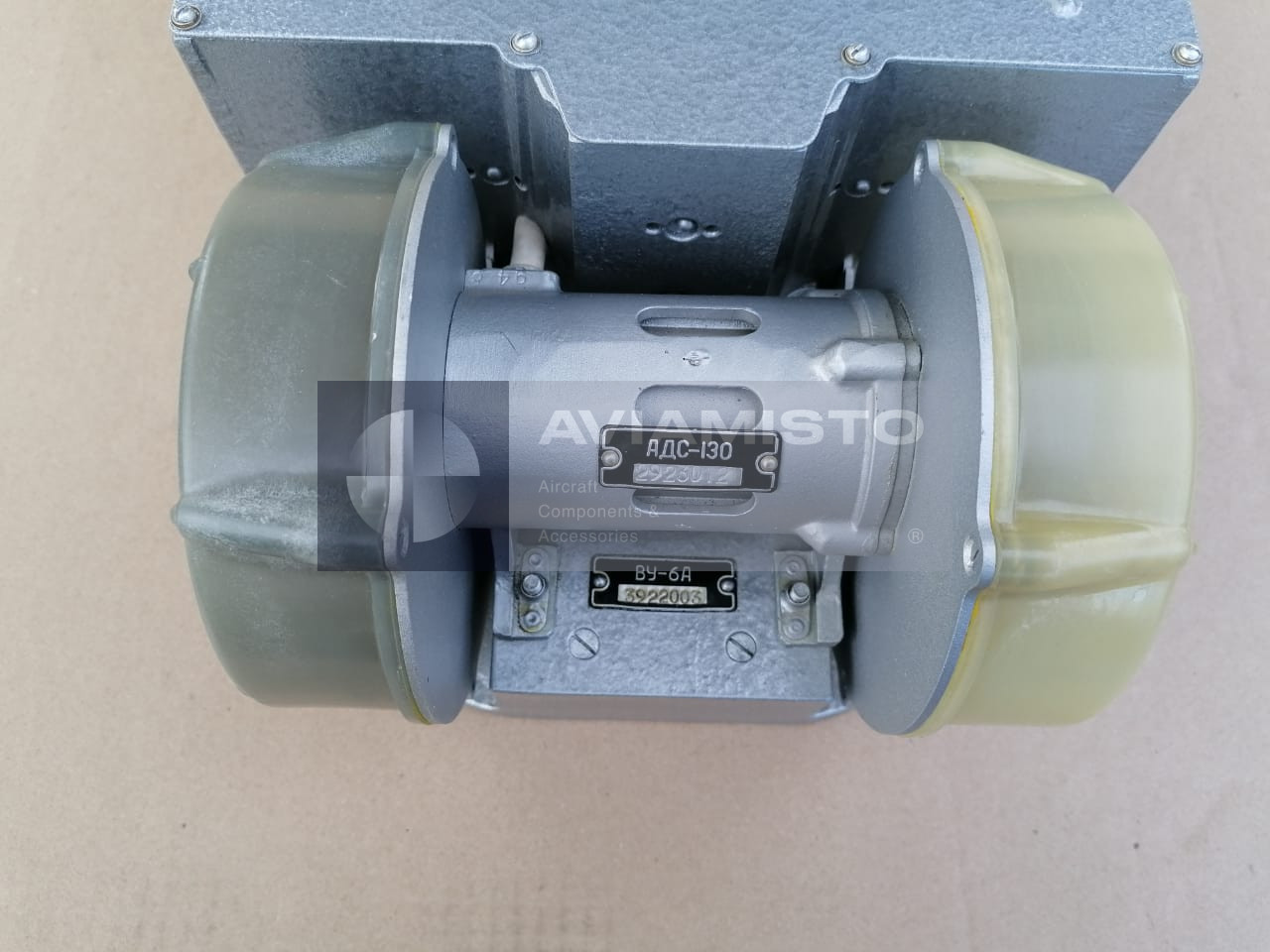

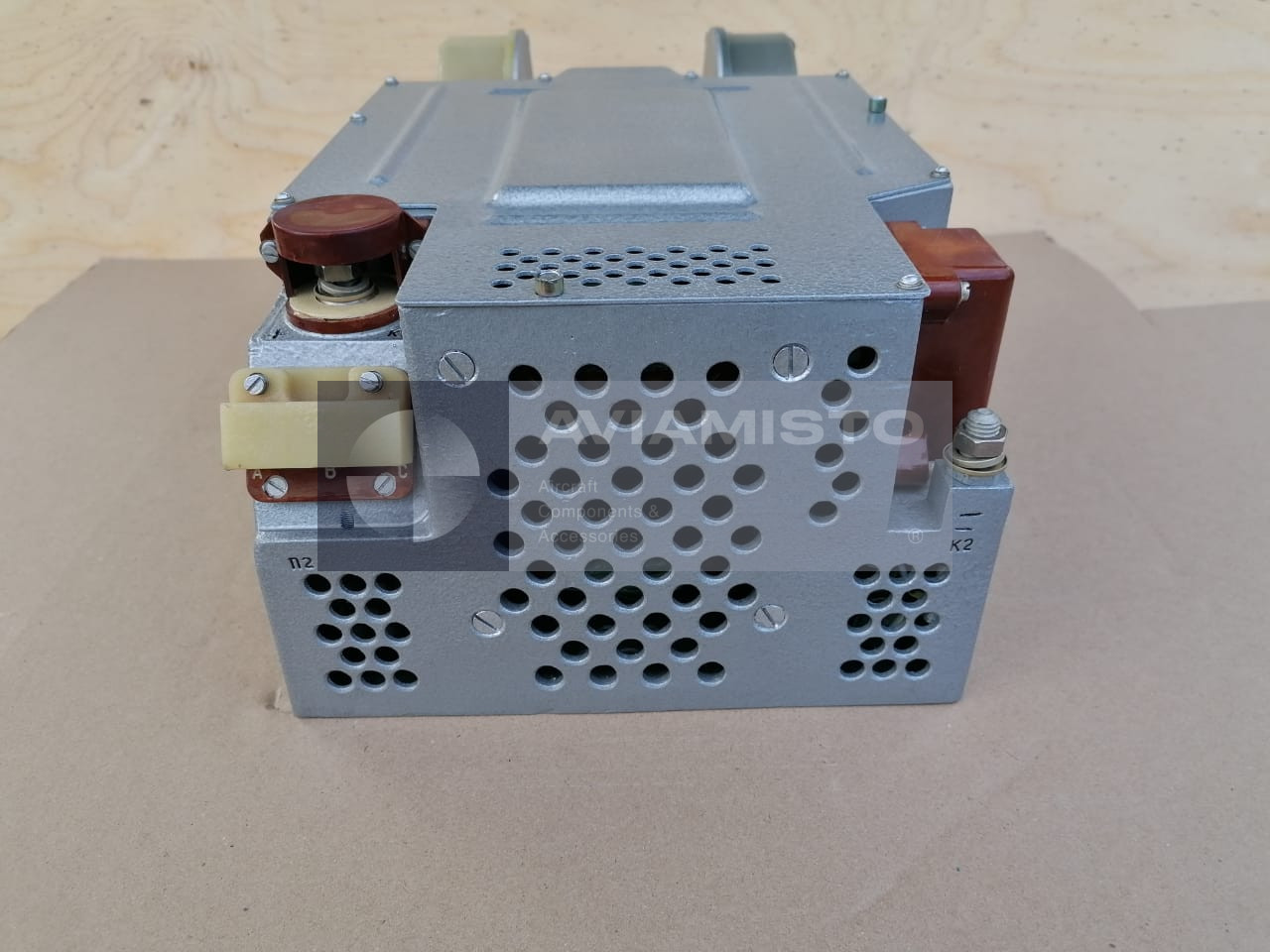

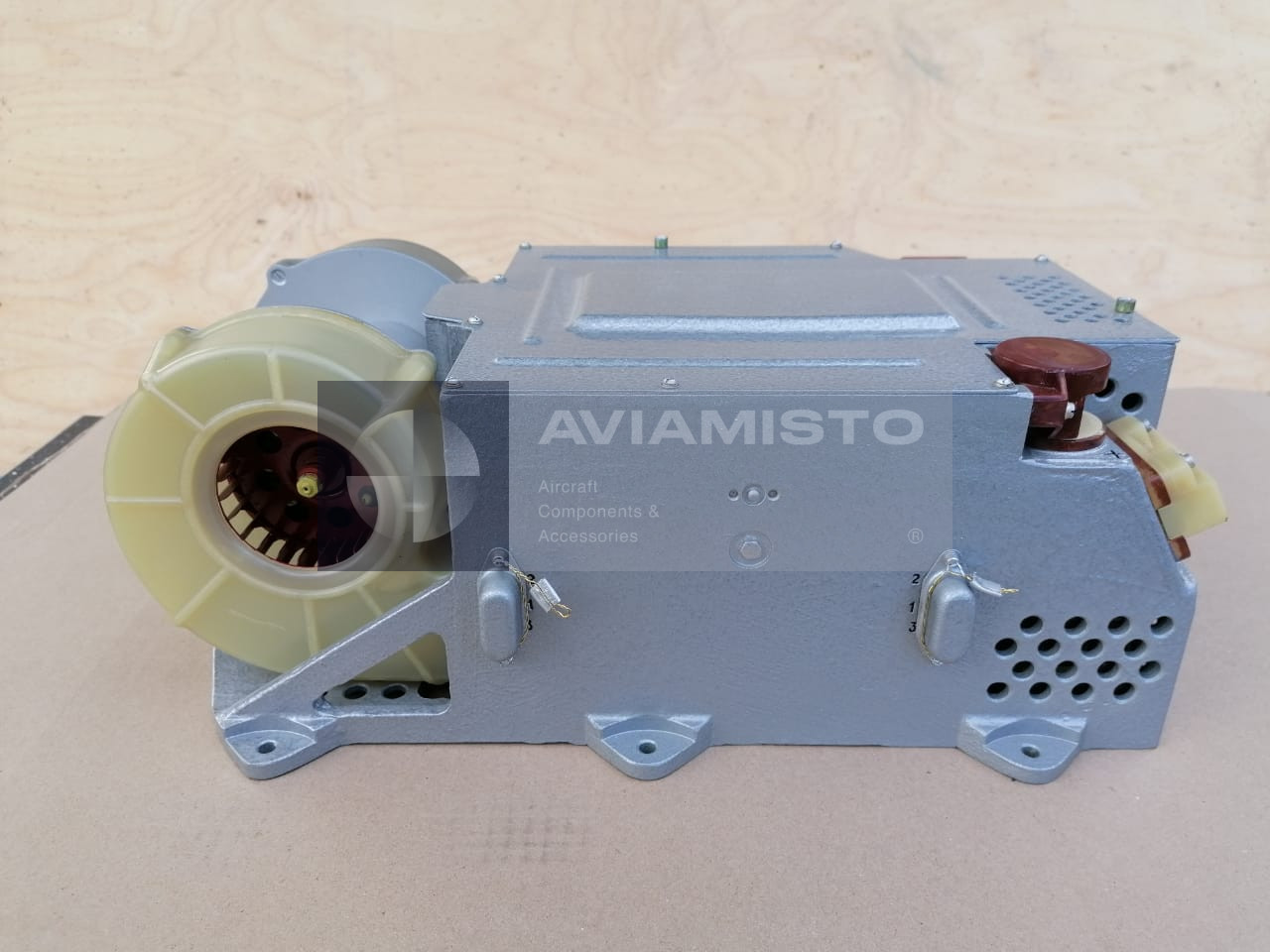

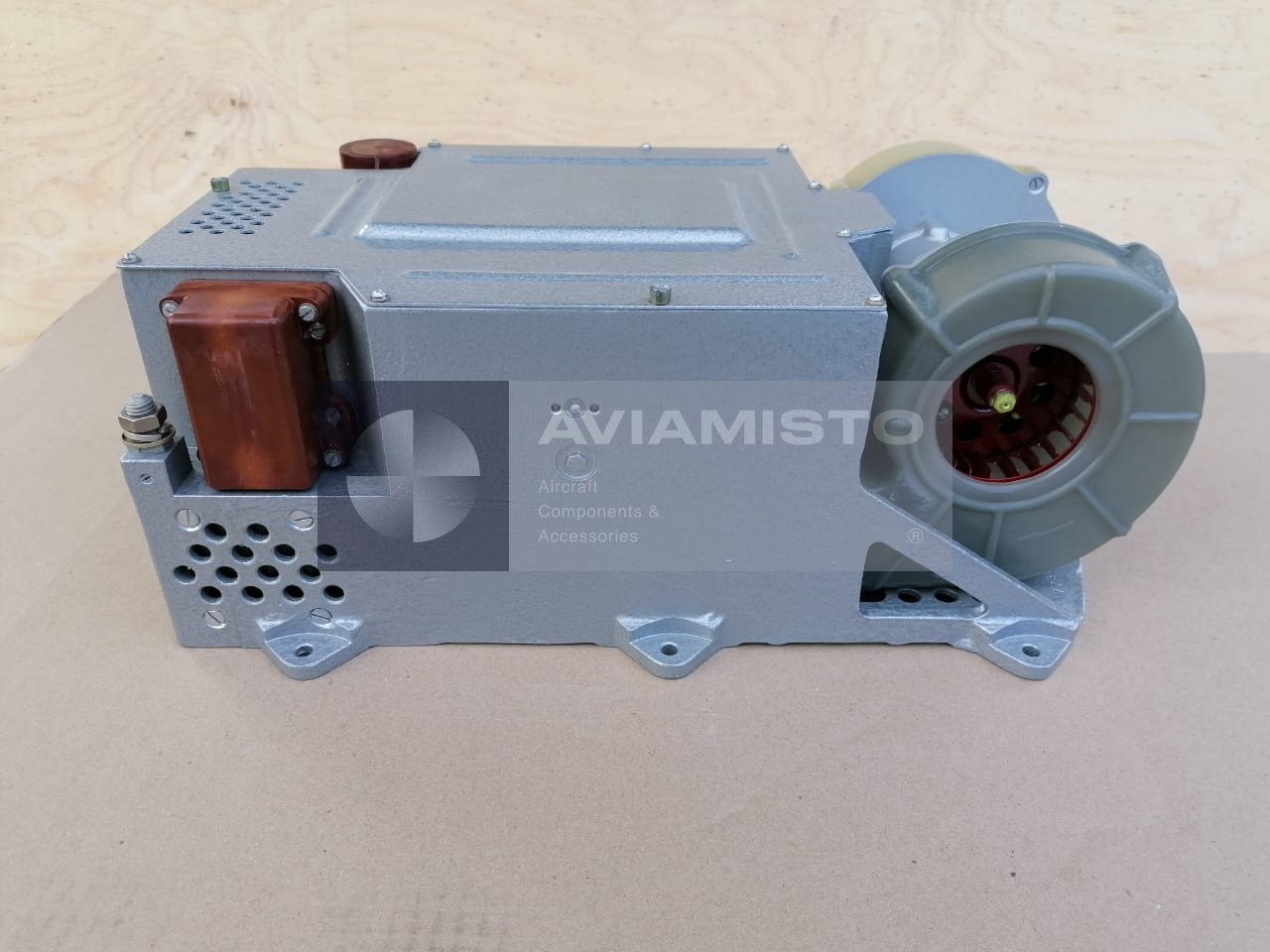

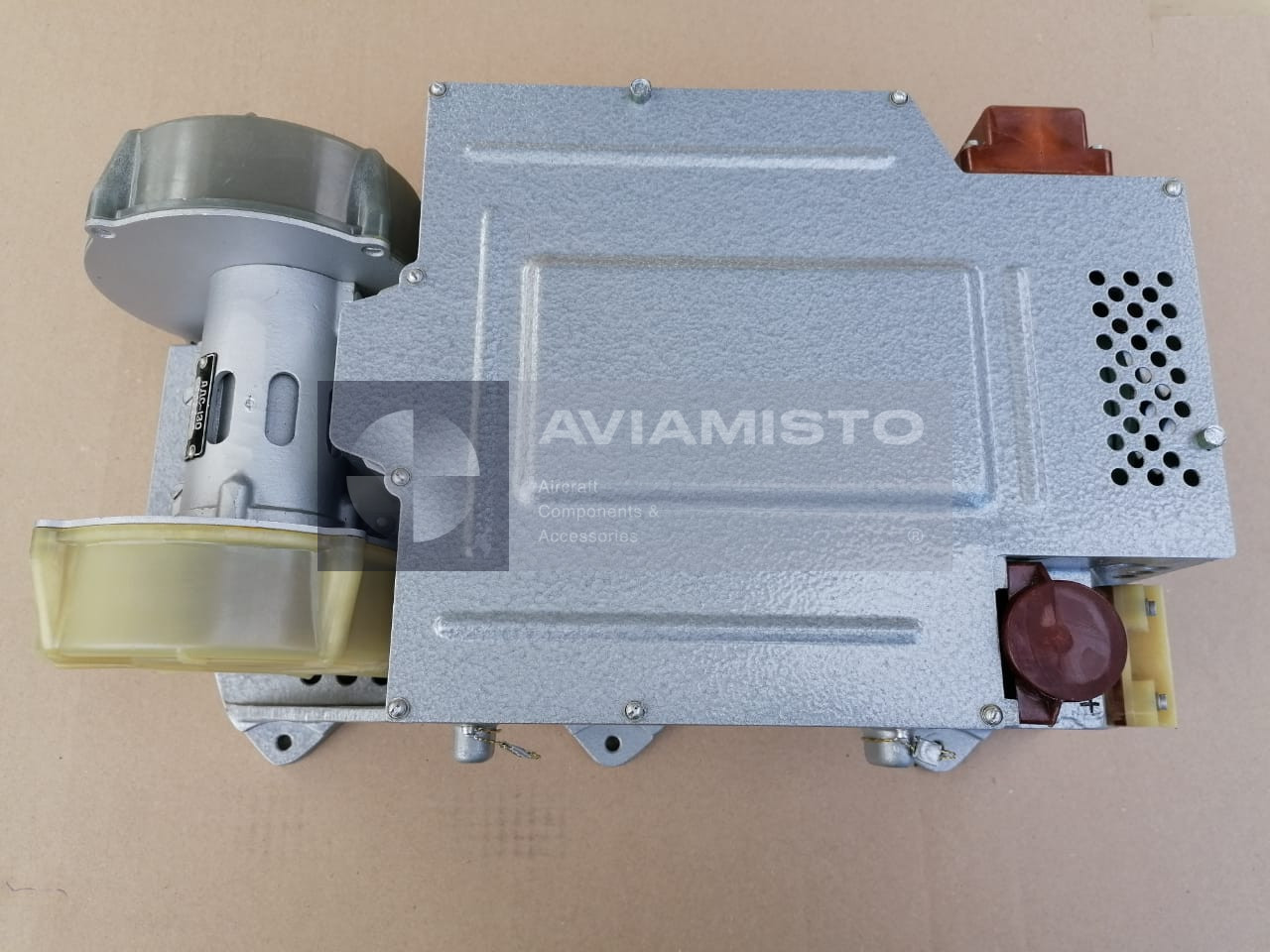

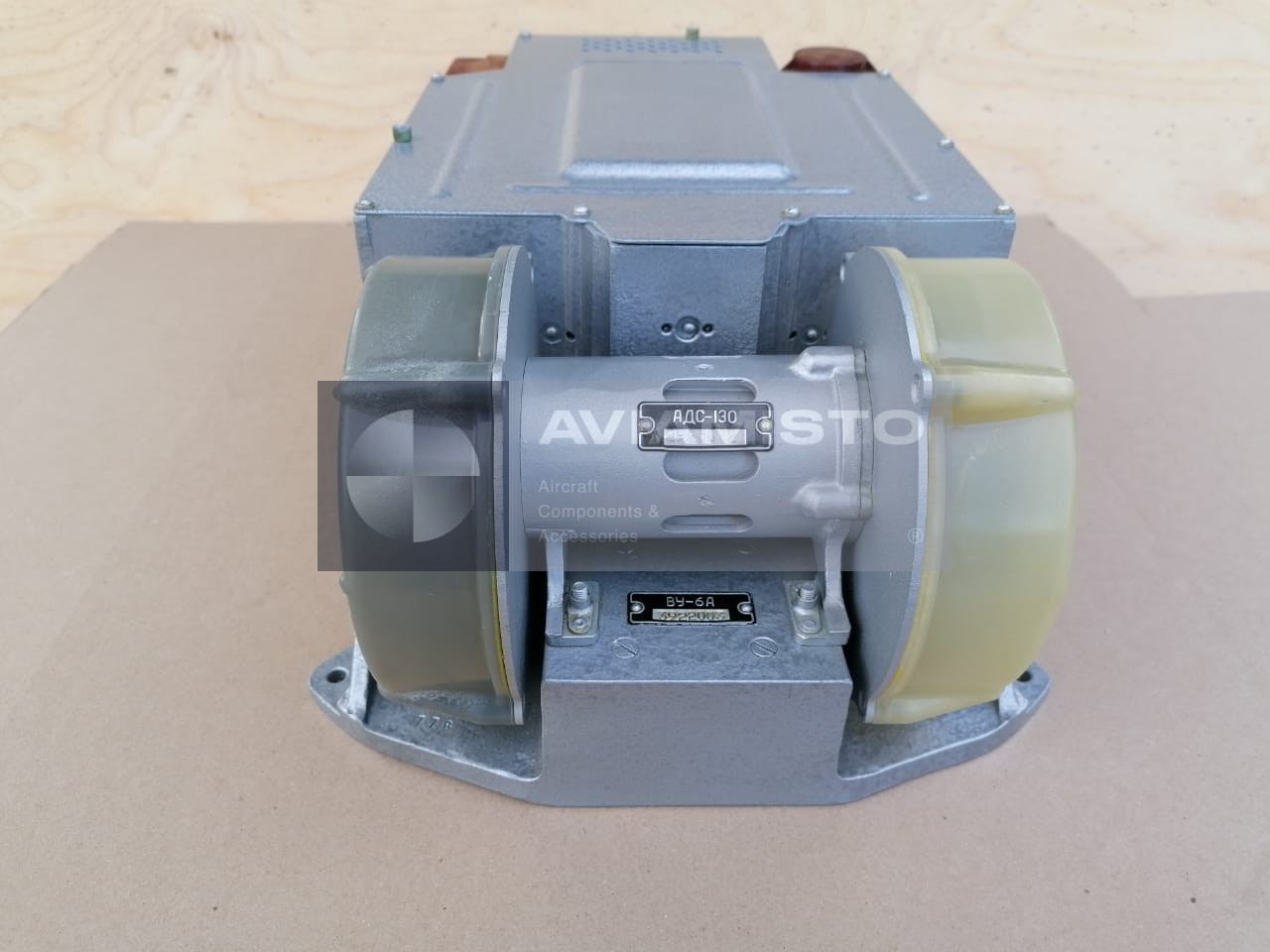

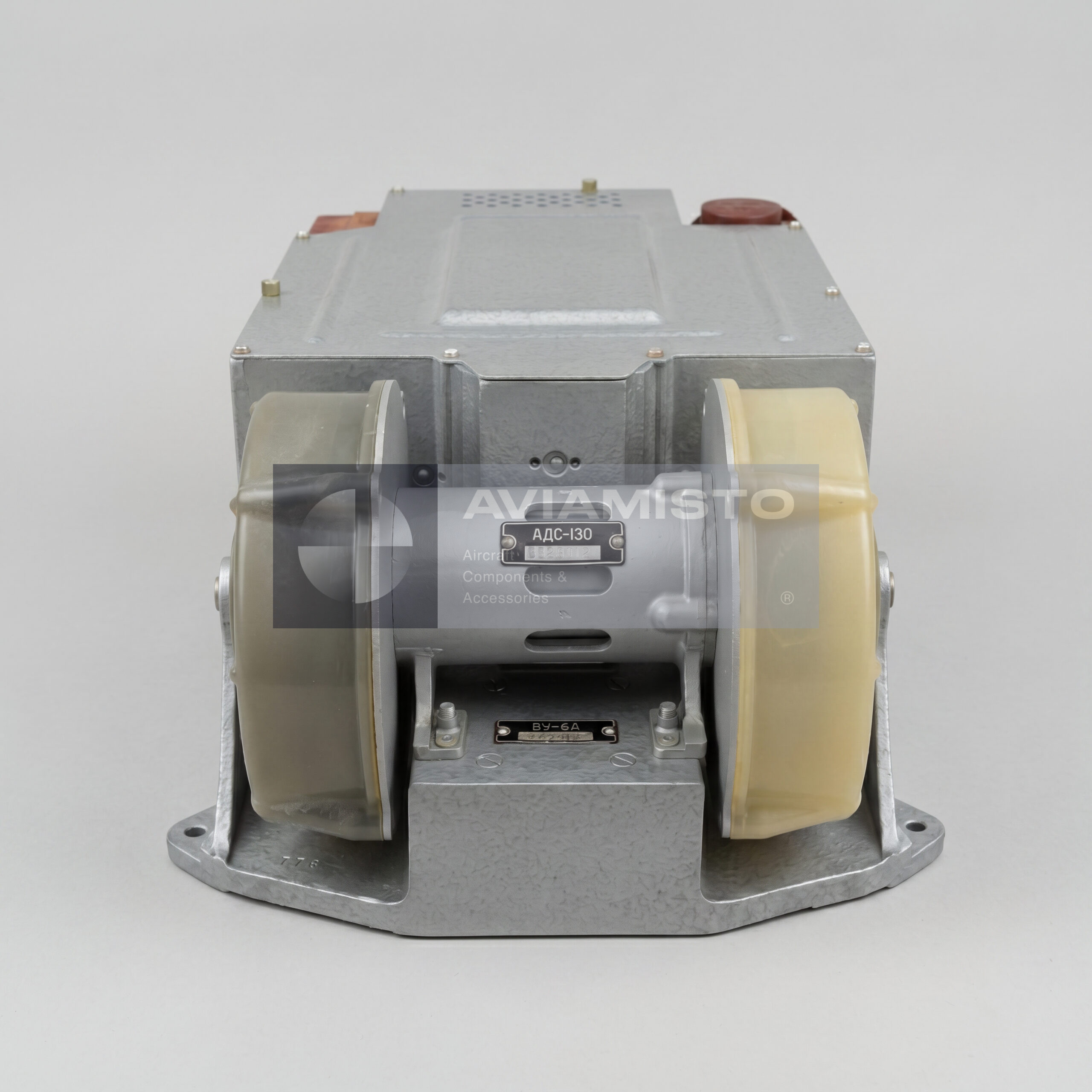

ВУ-6А выполнено как комбинированный агрегат в общем корпусе. Внутри находятся понижающий трехфазный трансформатор, блок выпрямителей на кремниевых диодах, система принудительного охлаждения и блок контроля. Трансформатор снижает входное напряжение до уровня, необходимого для выпрямительной части. Диодный блок преобразует переменный ток в постоянный. Вентилятор с электродвигателем отводит тепло от силовых элементов. При работе под нагрузкой охлаждение имеет большое значение, поэтому состояние вентилятора и воздушного потока проверяют отдельно.
Применение ВУ-6А на воздушных судах
ВУ-6А применяется на самолетах и вертолетах советского и российского производства с соответствующей архитектурой электроснабжения. В числе типовых применений указываются Ми-8, Ми-24, Ту-154, Ил-76, Ан-72, Як-42 и другие типы воздушных судов. На борту может устанавливаться несколько таких устройств для резервирования питания постоянного тока. При отказе одного выпрямителя остальные могут продолжать питание потребителей, если такая работа предусмотрена схемой конкретного воздушного судна.
Идентификация и заказ устройства ВУ-6А
Перед заказом нужно сверить маркировку установленного выпрямителя с каталогом деталей, этикеткой или документацией по системе электроснабжения. ВУ-6А и ВУ-6Б относятся к близким по назначению выпрямительным устройствам, но считать их прямой заменой без подтверждения по документации нельзя. Правильный подбор зависит от типа воздушного судна, места установки, проводки, охлаждения и требуемого комплекта документов. В экспортных запросах изделие может встречаться как VU-6A.
Технические характеристики
- Тип изделия
- Авиационное выпрямительное устройство
- Функция
- Преобразование трехфазного переменного тока в постоянный ток
- Применение / Где используется
- Бортовые системы электроснабжения воздушных судов
- Система / Место установки
- Система вторичного электроснабжения / сеть постоянного тока
- Совместимые ВС / техника
- Ми-8, Ми-24, Ту-154, Ил-76, Ан-72, Як-42 и другие применимые типы ВС при подтверждении по документации
Все характеристикиСвернуть характеристики
- Входное напряжение
- Трехфазный переменный ток 200 В
- Частота входного тока
- 400 Гц
- Выходное напряжение
- 28.5 В постоянного тока
- Номинальный ток нагрузки
- 200 А
- Охлаждение
- Принудительное, электродвигатель с вентилятором
- Основные элементы
- Понижающий трехфазный трансформатор, блок выпрямителей на кремниевых диодах, система охлаждения, блок контроля
- Габариты
- 424 × 271 × 171 мм
- Масса
- Не более 17.5 кг
- Документация
- Документация по системе электроснабжения ВС / техническая документация на выпрямительное устройство
- Обозначение
- ВУ-6A
- Альтернативные обозначения
- VU6A; ВУ-6А; ВУ6А
