ПСГ-15 / ПСГ-15М

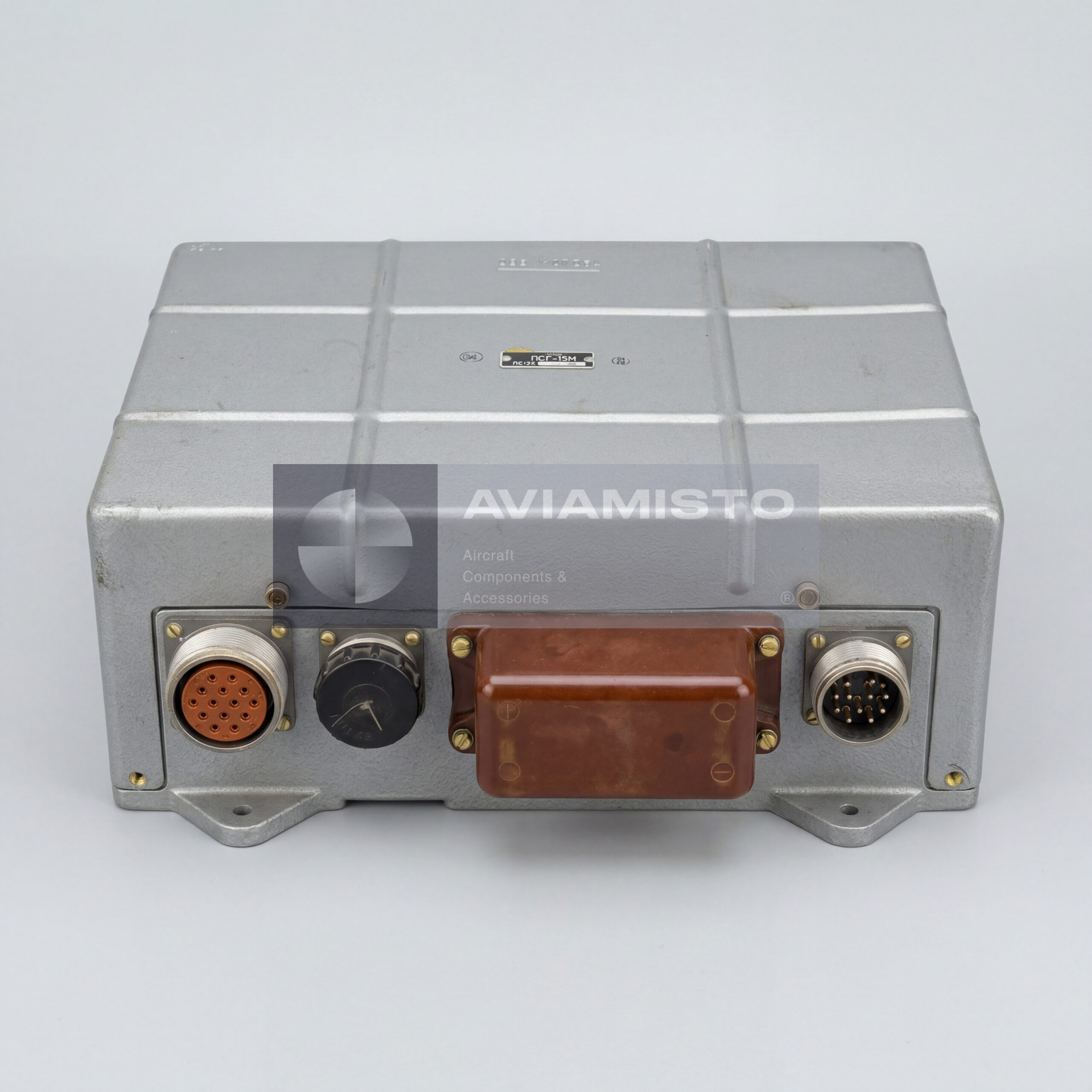

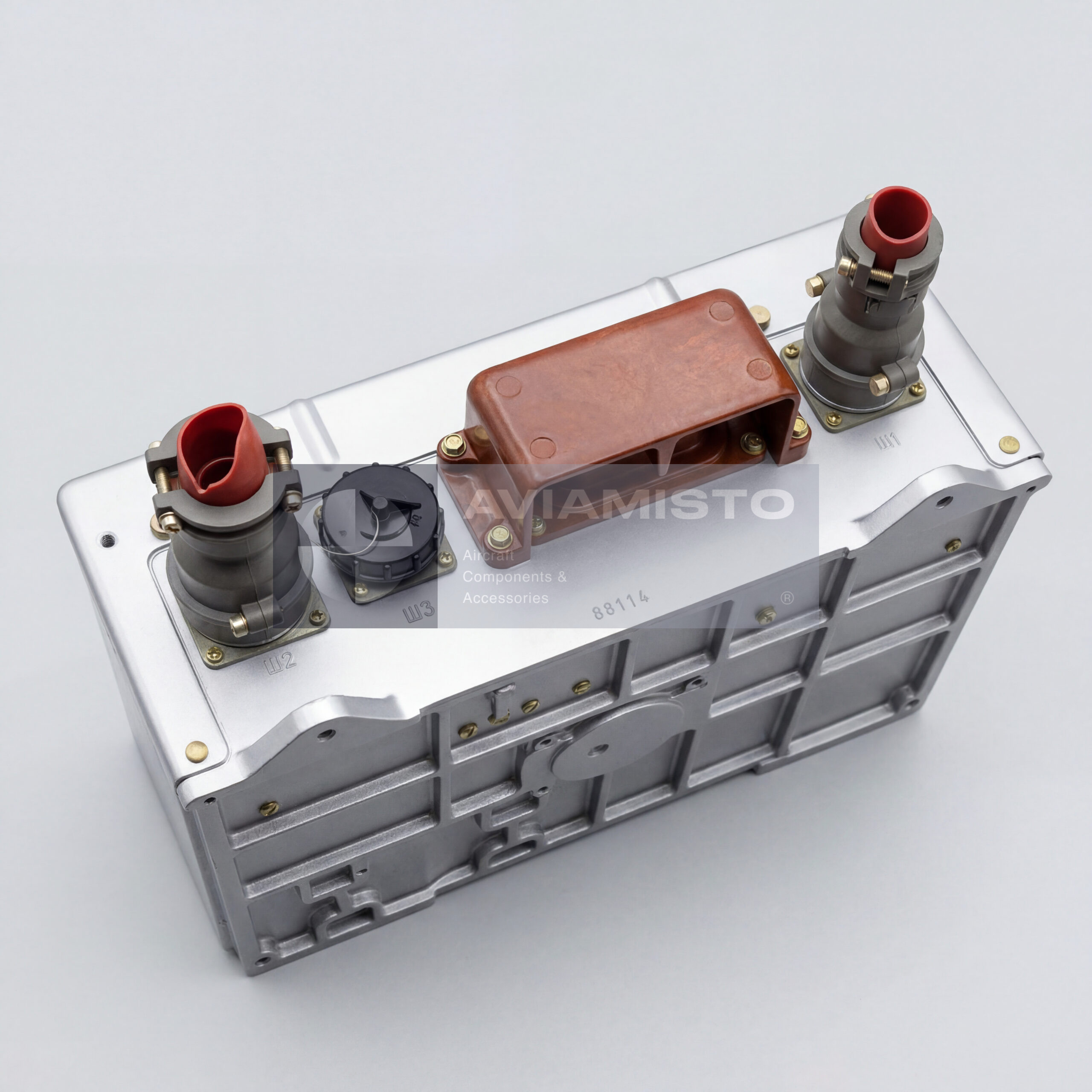

Панель пуска стартер-генератора ПСГ-15 / ПСГ-15М

ПСГ-15 и ПСГ-15М — авиационные панели пуска стартер-генератора, применяемые в системах запуска двигателей. Это электромеханические программные устройства, которые управляют пусковым циклом по заданной временной схеме. Панель включает нужные цепи в определенной последовательности, а не просто замыкает один контакт. В типовой установке она связана с бортовой сетью постоянного тока, стартер-генератором, агрегатами зажигания, блоками электромагнитных клапанов и органами управления запуском в кабине.

Управление запуском через ПСГ-15 / ПСГ-15М

Во время запуска двигателя ПСГ-15 / ПСГ-15М координирует основные операции: работу стартер-генератора в стартерном режиме, включение зажигания, управление топливными клапанами и автоматическое отключение после завершения цикла. Конкретная схема зависит от типа воздушного судна и двигателя, но принцип остается тем же. Панель запускает временную программу, подключает нужные цепи и снимает питание пуска по окончании программы или при условиях, требующих прерывания. Поэтому при замене нужно смотреть не только название изделия, но и схему запуска конкретного борта.

ПСГ-15 / ПСГ-15М со стартер-генераторами и зажиганием

Панель работает со стартер-генераторами типа ГС-18ТО и ГС-18МО, в зависимости от модификации воздушного судна. В вертолетных системах она связана с агрегатами зажигания, блоками электромагнитных клапанов, реле, кнопками запуска и цепями управления двигателем. Для Ми-8 ПСГ-15М указывается в составе системы запуска вместе со стартер-генераторами ГС-18ТО, агрегатами зажигания СКНА-22-2А, блоками электромагнитных клапанов и импульсатором И-2. Сама панель не создает пусковой момент. Она задает порядок работы агрегатов, которые выполняют запуск.

Применение ПСГ-15 / ПСГ-15М на воздушных судах

ПСГ-15 / ПСГ-15М применяется на самолетах и вертолетах с советской схемой запуска двигателей, включая Ми-8, Ми-2, Ан-24, Ан-26 и Як-40. По системной привязке панель связана с двигателями ТВ2-117, ТВ3-117, АИ-24 и АИ-25, в зависимости от платформы. В реальной эксплуатации установленное исполнение может отличаться после ремонта, модернизации или замены оборудования. На одних бортах используется базовая ПСГ-15, на других ПСГ-15М. Перед заказом нужно проверить маркировку установленной панели, разъемы и схему пуска.

Идентификация и заказ ПСГ-15 / ПСГ-15М

ПСГ-15 и ПСГ-15М подбираются по табличке изделия, типу воздушного судна, двигателю и установленному стартер-генератору. Внутренний программный механизм тоже имеет значение. В технических описаниях ПСГ-15 указывается программный механизм ПМЖ2-60, а для ПСГ-15М могут встречаться другие механизмы, включая 2ПМ8060А. Это важно при ремонте и подборе внутренних элементов панели. Для точного запроса лучше предоставить фото шильдика, тип ВС, тип двигателя, установленный стартер-генератор и номер по каталогу деталей. Изделие также известно под обозначениями ПСГ-15, ПСГ-15М, PSG-15 и PSG-15M.

Технические характеристики

Тип изделия: Электромеханическая программная панель управления стартер-генератором
Функция: Автоматическое управление запуском двигателя и переключение режимов работы генератора
Применение / Где используется: Системы запуска двигателей и ВСУ
Система / Место установки: Электросистема запуска двигателя
Совместимые ВС / техника: Ми-8, Ми-2, Ан-24, Ан-26, Як-40; двигатели ТВ2-117, ТВ3-117, АИ-24, АИ-25
Совместимое оборудование: Стартер-генераторы ГС-18ТО, ГС-18МО
Рабочее напряжение: 27 В
Диапазон напряжения: 18–30 В
Программный механизм: Электромеханический таймер ПМЖ2-60 или аналог
Продолжительность цикла: До 60 с
Режимы работы: Запуск двигателя; автоматическая отсечка; переключение «Стартер» — «Генератор»
Функции управления: Управление зажиганием; подача топлива; управление стартером; автоматическое отключение
Режим работы: Повторно-кратковременный
Масса: Примерно 2.5–3.5 кг
Модификации: ПСГ-15 (базовая); ПСГ-15М (модернизированная, повышенная надежность)
Документация: Паспорт изделия и эксплуатационная документация
