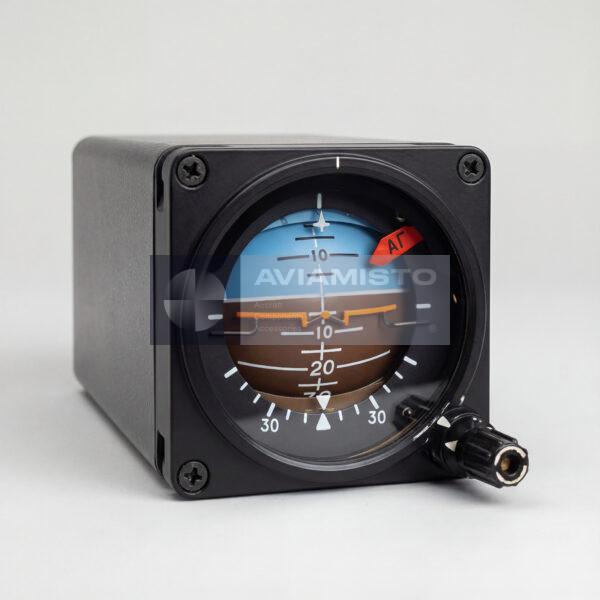

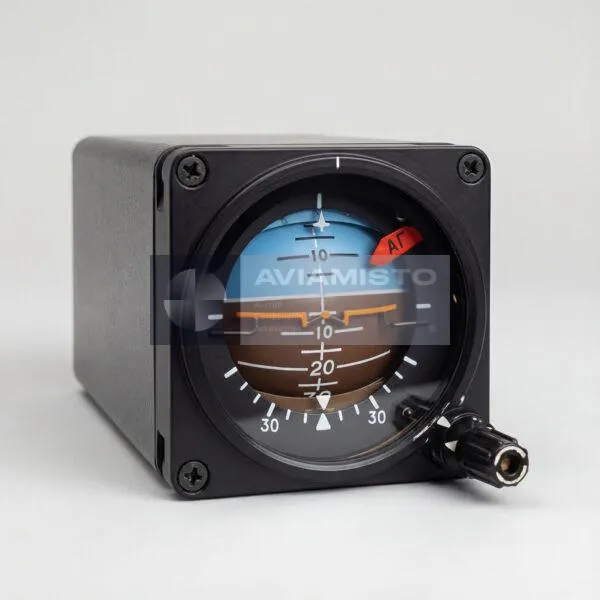

АГР-72А
Авиагоризонт
Описание
Авиагоризонт АГР-72А предназначен для обеспечения пилота визуальной информацией о пространственном положении летательного аппарата относительно плоскости истинного горизонта. Прибор обеспечивает индикацию углов крена и тангажа в пределах ±360°, за исключением зон по тангажу 85–95°, без учета наклона приборной доски.
Изделие относится к гироскопическим пилотажным приборам и применяется в составе приборного оборудования самолетов. Авиагоризонт используется для контроля пространственного положения воздушного судна при различных режимах полета, включая полеты по приборам.
АГР-72А выполнен на базе гироскопического узла с системой коррекции. При отключенной коррекции обеспечивается допустимый уход гироскопа в пределах, установленных техническими характеристиками. Встроенная сигнализация отказа питания обеспечивает визуальное оповещение экипажа — при отказе питания в видимой зоне шкалы тангажа появляется предупредительный флажок.
Прибор питается от источника переменного тока частотой 400±8 Гц и напряжением 36 В. Применяется на самолетах Ту-154 и Ил-86.
Связанные приборы: АГР-29, АГР-74-15 серия 2, АГР-74В-10 серия 2. Ссылки сгруппированы по типу и системе и не означают взаимозаменяемость.
Технические характеристики
Назначение: Индикация углов крена и тангажа летательного аппарата относительно истинного горизонта
Системы: Пилотажно-навигационное и приборное оборудование
Применение: Самолеты Ту-154, Ил-86
Тип изделия: Гироскопический авиагоризонт
Диапазон крена: ±360°
Диапазон тангажа: ±360° с исключением зоны 85–95° (без учета наклона приборной доски)
Питание: Переменный ток 400±8 Гц, 36 В (+1,8 / −3,6)
Время готовности: Не более 3 мин
Потребляемый ток (в каждой фазе): Не более 0,45 А
Скорость прецессии гироскопа: 1–6 град/мин
Уход гироскопа без коррекции за 5 мин: Не более ±4°
Погрешность показаний на неподвижном основании: Не более ±1,5°
Погрешность показаний на вибрирующем основании: Не более ±2,5°
Сигнализация отказа питания: Появление флажка в видимой зоне шкалы тангажа
Масса: Не более 2,5 кг
Документация: Эксплуатационная и техническая документация по запросу
Латинское обозначение: AGR-72A
