АГР-74В-10 серия 2

Авиагоризонт АГР-74В-10 серии 2

АГР-74В-10 серии 2 — гироскопический авиагоризонт, применяемый в составе пилотажно-навигационного оборудования воздушных судов. Прибор дает экипажу визуальную информацию о пространственном положении относительно истинного горизонта. Он показывает углы крена и тангажа и используется для контроля положения воздушного судна в разных условиях полета. Изделие устанавливается на приборной панели и является показывающим гироскопическим прибором, а не исполнительным механизмом системы управления.

Индикация крена и тангажа через АГР-74В-10 серии 2

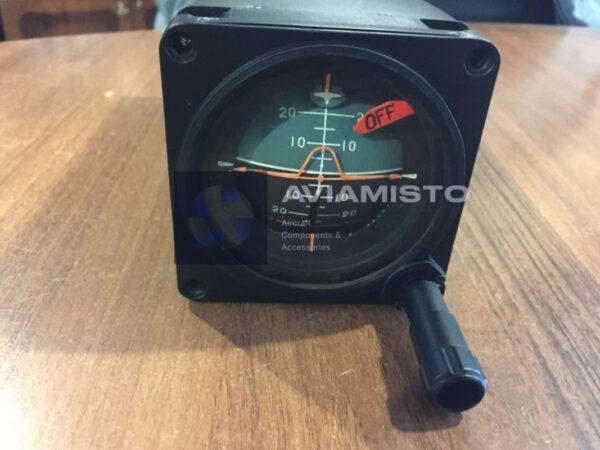

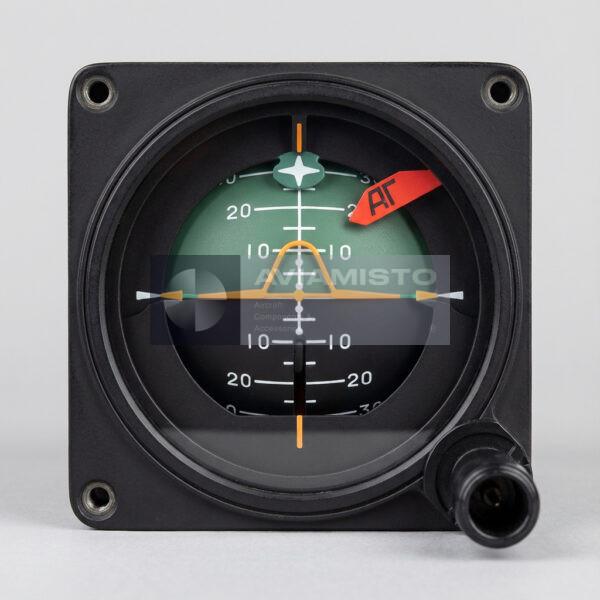

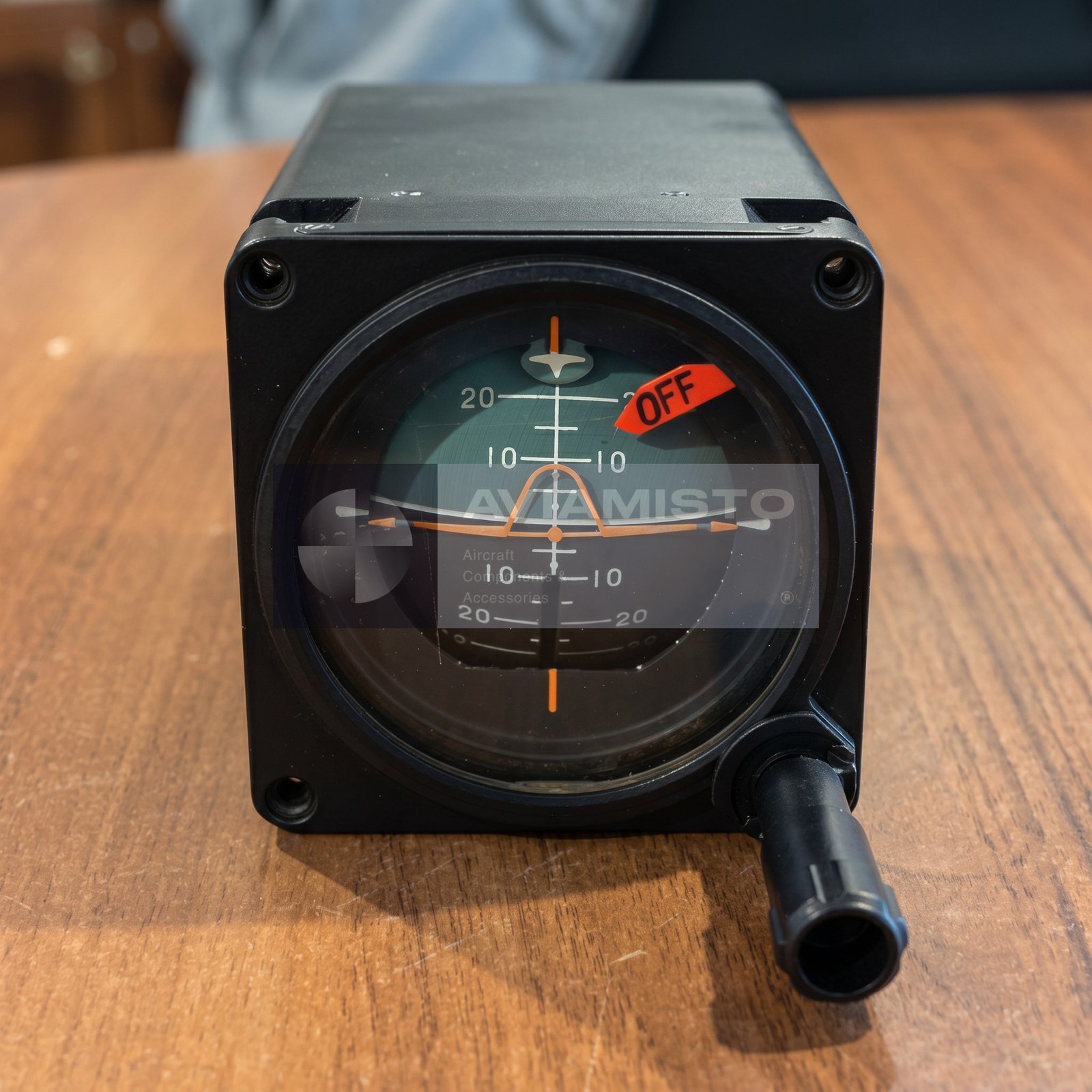

Прибор отображает положение воздушного судна по крену и тангажу с помощью гироскопического узла и механизма индикации. Диапазон по крену обеспечивает полный контроль разворота, а показание по тангажу ограничено рабочими пределами прибора. Индикация нужна пилоту для постоянной оценки пространственного положения, особенно при ограниченной видимости или отсутствии надежных внешних ориентиров. Корректная работа зависит от питания, раскрутки гироскопа, установки прибора и исправности механизма шкалы.

Сигналы крена от АГР-74В-10 серии 2

Кроме визуальной индикации, прибор выдает электрические сигналы переменного тока, пропорциональные углу крена. Эти сигналы могут передаваться во внешние бортовые цепи, которым требуется информация о положении по крену. Поэтому авиагоризонт работает не только как прибор для экипажа, но и как элемент общей цепи бортовой авионики. При ошибках во внешних каналах нужно проверять сам прибор, выходные цепи, разъемы, проводку и связанное приемное оборудование.

АГР-74В-10 серии 2 на вертолете Ка-32

АГР-74В-10 серии 2 устанавливается на вертолеты и самолеты с совместимыми пилотажными приборными системами. Одно из конкретных применений — вертолет Ка-32, где прибор входит в состав штатного оборудования для контроля пространственного положения и навигационного пилотирования. Точная применяемость зависит от модификации воздушного судна, компоновки панели и установленной авионики. Похожие авиагоризонты могут отличаться питанием, сигналами, креплением и системой отказной сигнализации.

Идентификация и заказ АГР-74В-10 серии 2

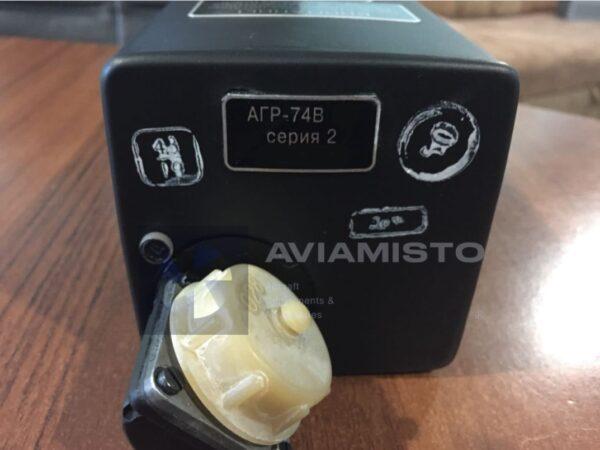

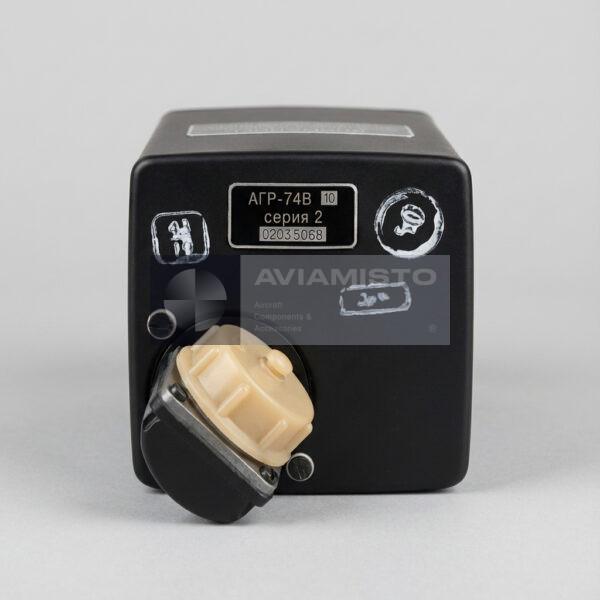

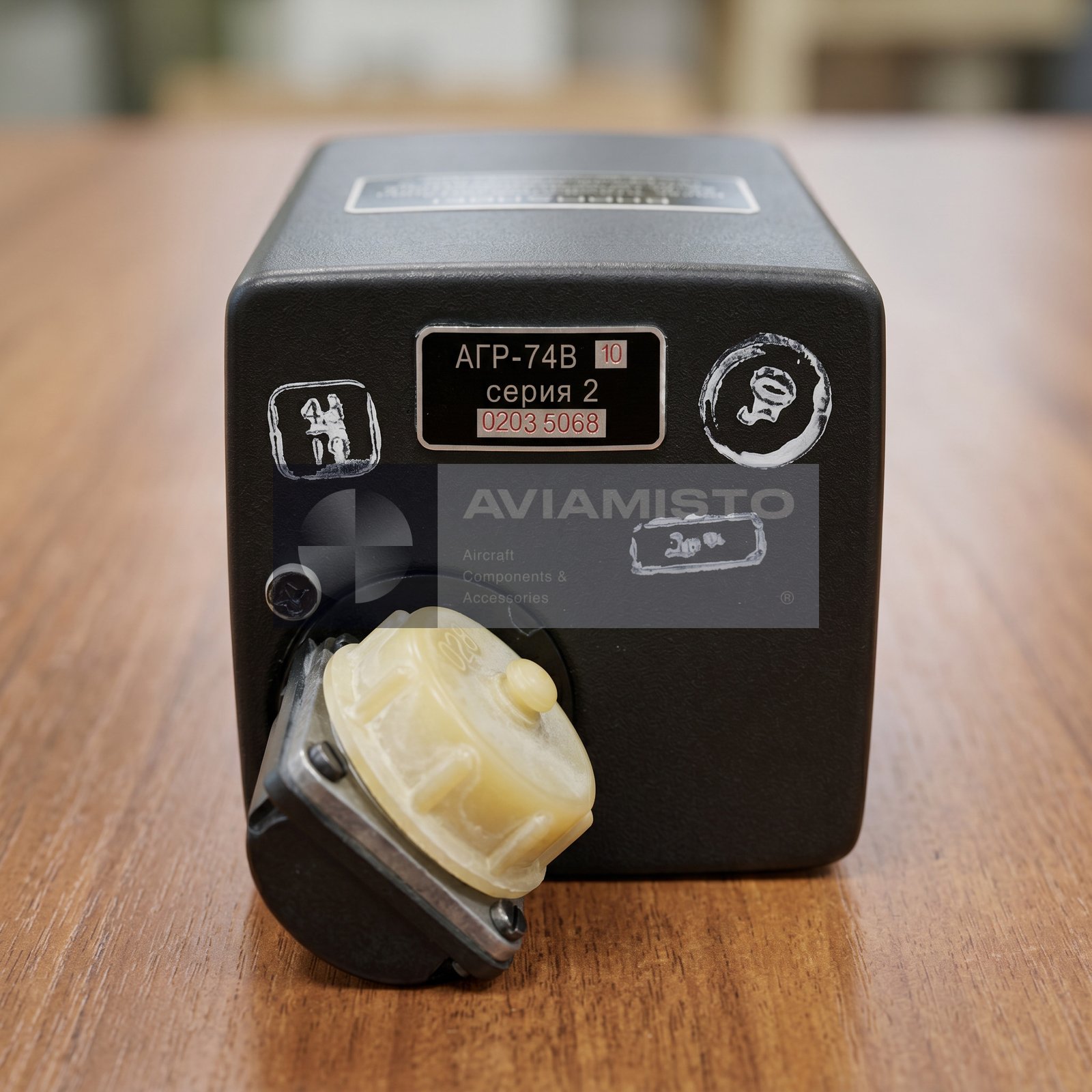

Перед заказом нужно сверить полное обозначение и серию с каталогом деталей, документацией бортового оборудования или паспортом изделия. Указание “серии 2” важно для проверки взаимозаменяемости и не должно теряться в заявке. Также стоит подтвердить питание, напряжение подсвета, требования к выходным сигналам и применяемость по конкретному борту. Изделие также известно под обозначениями АГР-74В-10 серии 2 и AGR-74V-10 Series 2.

Тип изделия: Гироскопический авиагоризонт
Функция: Визуальная индикация углов крена и тангажа; выдача сигналов переменного тока, пропорциональных крену
Применение / Где используется: Пилотажно-навигационные приборные системы
Система / Место установки: Приборная панель воздушного судна и бортовые системы авионики
Совместимые ВС / техника: Вертолет Ка-32
Диапазон крена: ±360°
Диапазон тангажа: ±85°, без учета наклона приборной доски
Питание: Трехфазный переменный ток 400 ±20 Гц, 36 В +1.8 / −3.6
Питание подсвета: Переменный или постоянный ток
Напряжение подсвета: 2–6 В
Время готовности: ≤ 3 мин
Потребляемый ток: ≤ 0.4 А на фазу
Сигнализация отказа: Флажок отказа в поле зрения шкалы тангажа
Скорость прецессии при завалах < 8°: 1.6 °/мин
Скорость прецессии при завалах > 8°: 0–3 °/мин
Погрешность индикации на качающемся основании: ≤ ±1.5°
Масса: ≤ 2.5 кг
Масса прибора: 4.5 кг
Масса комплекта поставки: 8.0 кг
Альтернативное обозначение: AGR-74V-10 Series 2
Документация: Техническая документация по запросу
