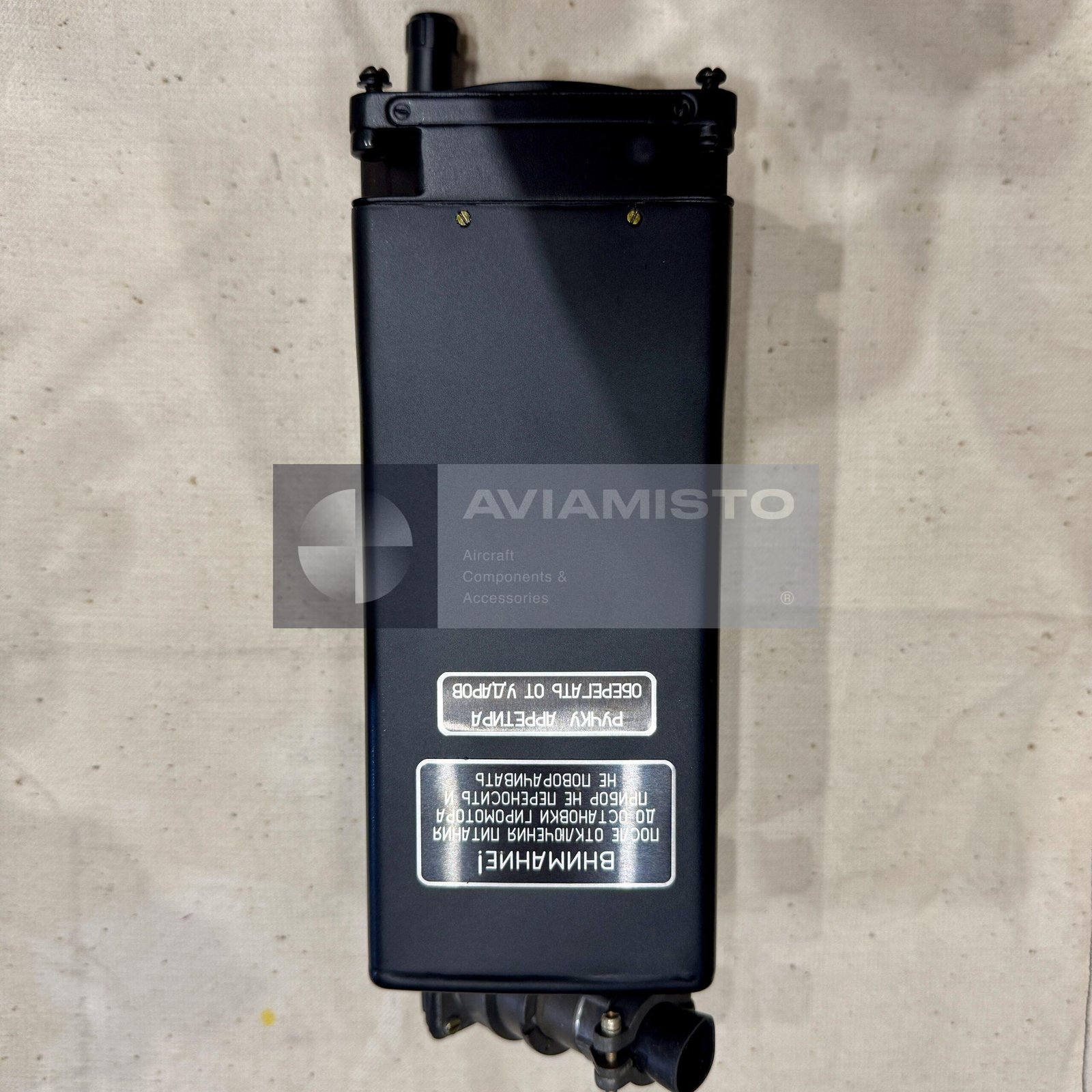

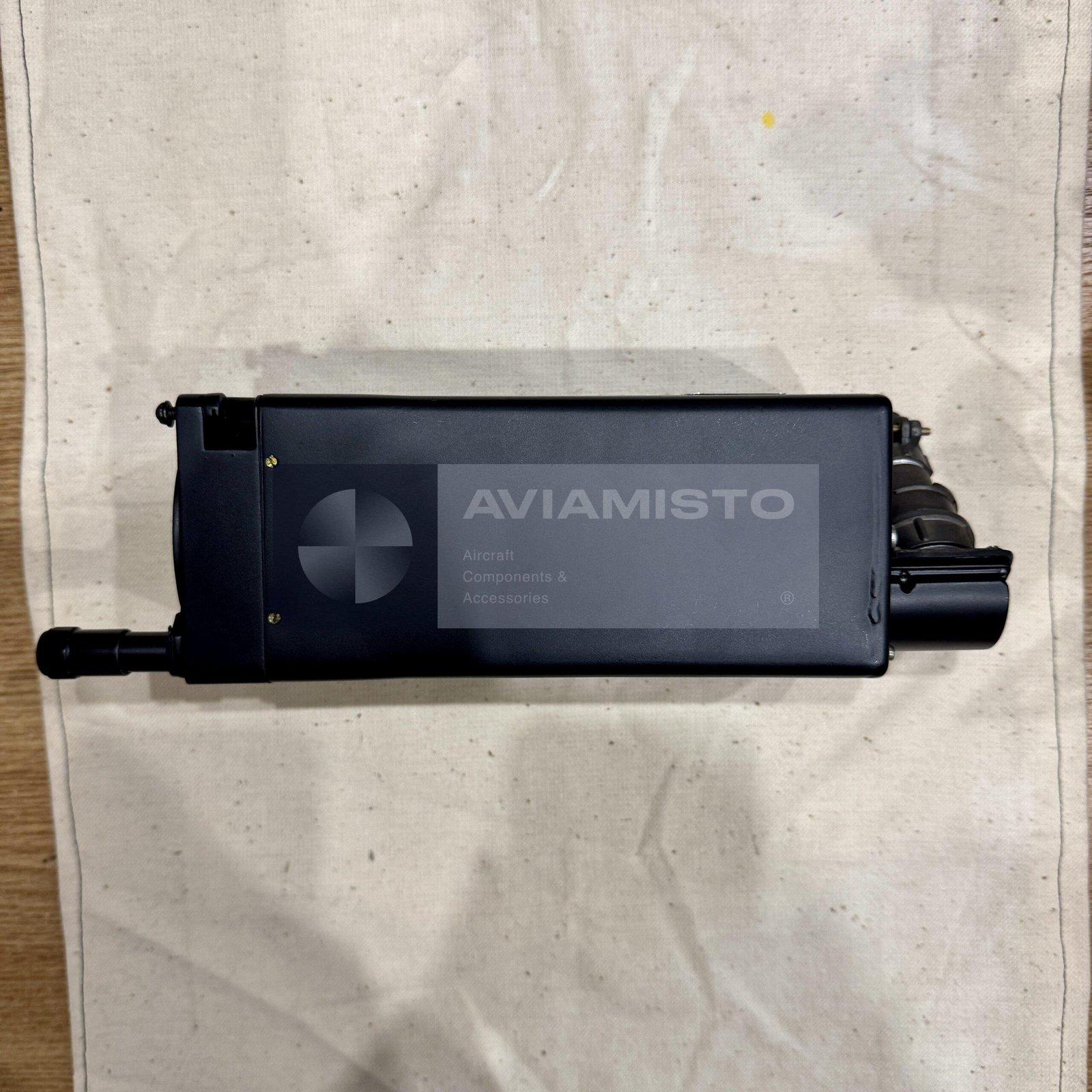

АГР-74-15 серия 2
Авиагоризонт
Описание
АГР-74-15 серия 2 в пилотажно-навигационных приборах
АГР-74-15 серия 2 — гироскопический авиагоризонт, который устанавливается в составе пилотажно-навигационного оборудования самолета или вертолета. Прибор показывает положение воздушного судна относительно истинного горизонта и дает экипажу прямую визуальную информацию по крену и тангажу. Это не вспомогательный индикатор “для справки”, а один из основных приборов, по которому пилот контролирует пространственное положение машины, особенно в облачности, ночью или при ограниченной видимости.
Полное описаниеСвернуть описание

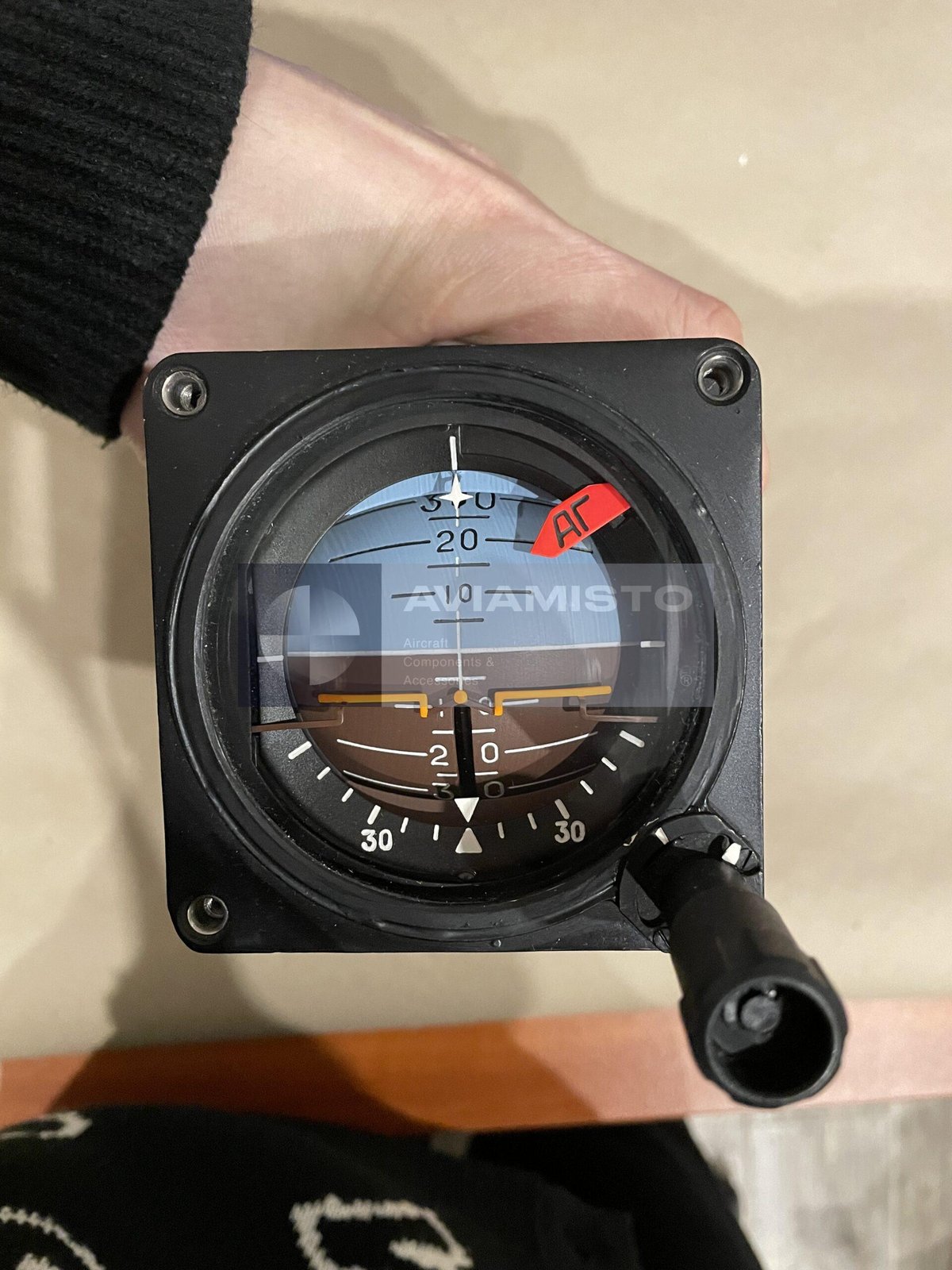

Индикация крена и тангажа на АГР-74-15 серия 2
АГР-74-15 серия 2 показывает углы крена и тангажа в пределах, предусмотренных конструкцией прибора. Крен отображается в полном диапазоне, а тангаж — в пределах, достаточных для контроля стандартных режимов полета. Для экипажа важна простота считывания: положение самолета или вертолета видно сразу, без перехода на отдельные страницы системы и без дополнительной расшифровки. Прибор помогает удерживать правильное пространственное положение при наборе высоты, снижении, разворотах и других режимах, где нужно постоянно контролировать горизонт.
Выходные сигналы АГР-74-15 серия 2
Помимо визуальной индикации, АГР-74-15 серия 2 выдает электрические сигналы переменного тока, пропорциональные углу крена. Эти сигналы могут использоваться внешними бортовыми цепями, которым требуется информация от гироскопического прибора. Поэтому АГР-74-15 серия 2 работает не только как прибор на панели, но и как элемент общей системы пилотажно-навигационного оборудования. Конкретное использование выходных сигналов зависит от схемы самолета или вертолета, поэтому при замене нужно сверять не только обозначение, но и подключение по документации.
Применение АГР-74-15 серия 2 на самолетах и вертолетах
АГР-74-15 серия 2 применяется на ряде самолетов и вертолетов, включая Ан-28, Ан-38, Ан-72, Ан-74, Ан-124, Ан-140, Ту-154М, а также Ми-17 и Ми-8АМТ. В таких установках прибор размещается на приборной доске и входит в стандартный комплект пилотажных приборов. Перед заменой важно проверить конкретную модификацию воздушного судна, схему питания, разъемы, компоновку панели и требования к выходным сигналам. Внешне похожие авиагоризонты могут отличаться исполнением и не всегда заменяются без проверки документации.
Сигнализация отказа в АГР-74-15 серия 2
В конструкции АГР-74-15 серия 2 предусмотрена сигнализация отказа. При нарушении нормальной работы в поле шкалы тангажа появляется предупредительный флажок. Для пилота это быстрый визуальный сигнал: показания прибора необходимо перепроверить по другим источникам, а сам авиагоризонт не следует считать надежным ориентиром без контроля. Такая функция особенно важна при полете по приборам, где ошибка в определении положения относительно горизонта может быстро привести к неправильным действиям экипажа.
Питание и подсветка АГР-74-15 серия 2
АГР-74-15 серия 2 питается от трехфазной сети переменного тока, а цепь подсветки имеет отдельное питание. Подсветка может работать от переменного или постоянного тока в зависимости от схемы конкретного воздушного судна. Это важно учитывать при поиске неисправностей: отсутствие подсветки, отказ гироскопического узла и нарушение выходного сигнала — разные проблемы. При обслуживании проверяют не только наличие питания на приборе, но и исправность подсветки, состояние разъема, работу флажка отказа и реакцию прибора на отклонение.
Идентификация и поставка АГР-74-15 серия 2

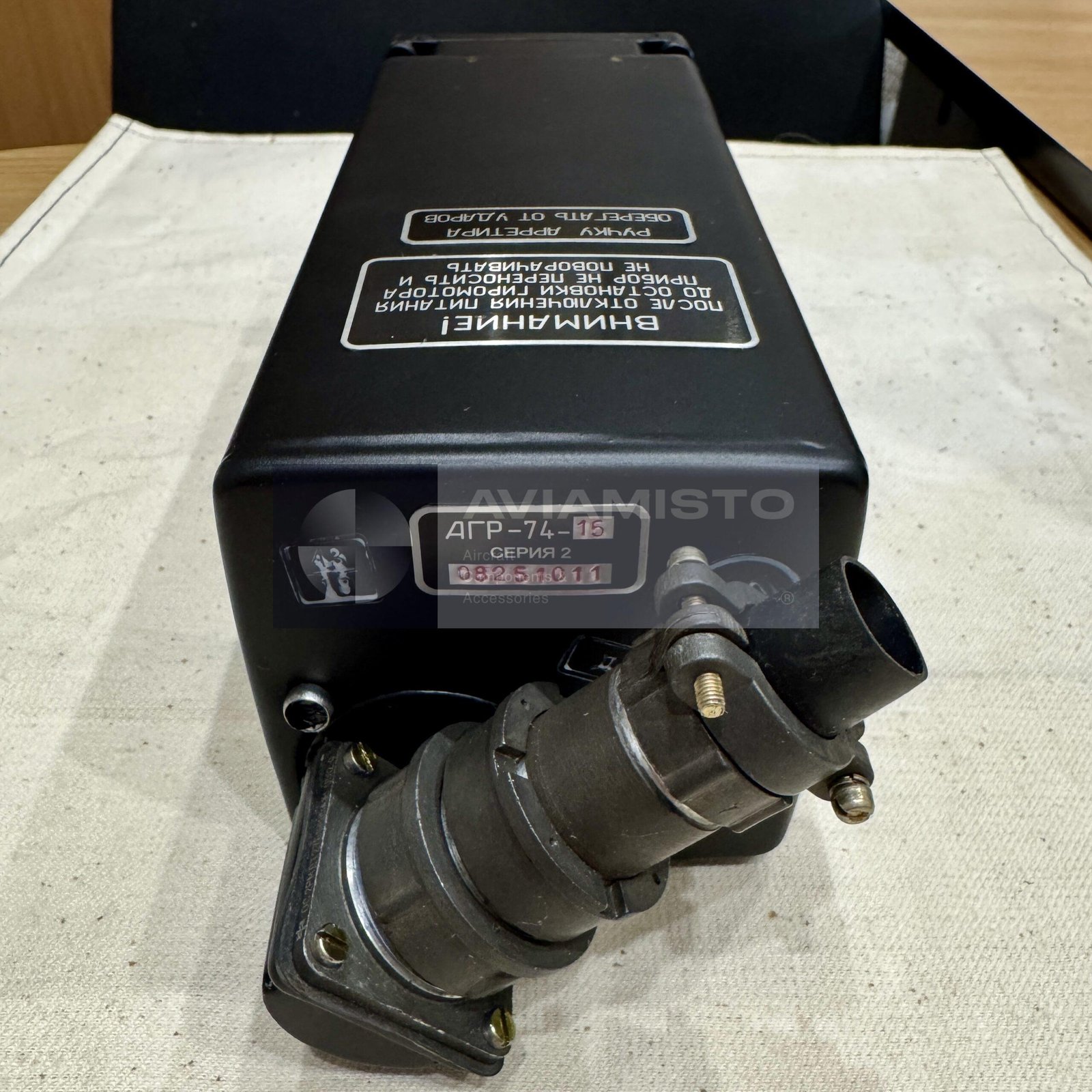

При заказе, ремонте или замене нужно указывать полное обозначение АГР-74-15 серия 2. Для авиационной поставки имеют значение состояние прибора, документы, результаты проверки, год выпуска или ремонта и совместимость с конкретным воздушным судном. Поскольку внутри прибора находится гироскопический узел, важно учитывать условия хранения и проверку работоспособности. Перед установкой обычно проверяют внешний вид, разъем, крепление, подсветку, сигнализацию отказа, плавность индикации и наличие паспорта, формуляра или другой технической документации.
Связанные приборы: АГР-74-10 серия 2, АГР-74В-10 серия 2, АГР-72А. Ссылки сгруппированы по типу и системе и не означают взаимозаменяемость.
Технические характеристики
- Тип изделия
- Гироскопический авиагоризонт
- Обозначение
- АГР-74-15 серия 2
- Функция
- Визуальная индикация углов крена и тангажа; выдача сигналов переменного тока, пропорциональных углу крена
- Применение / Где используется
- Пилотажно-навигационные приборные системы
- Система / Место установки
- Приборная доска воздушного судна; бортовые системы авионики
Все характеристикиСвернуть характеристики
- Совместимые ВС / Оборудование
- Ан-28, Ан-38, Ан-72, Ан-74, Ан-124, Ан-140, Ту-154М; Ми-17, Ми-8АМТ
- Принцип индикации
- Гироскопический указатель пространственного положения
- Диапазон индикации крена
- ±360°
- Диапазон индикации тангажа
- ±85° без учета наклона приборной доски
- Питание
- Трехфазный переменный ток 400 ±20 Гц
- Напряжение питания
- 36 В +1,8 / −3,6 В
- Потребляемый ток
- Не более 0,4 А на фазу
- Питание подсветки
- Переменный или постоянный ток
- Напряжение подсветки
- 2–6 В
- Сигнализация отказа
- Предупредительный флажок в поле шкалы тангажа
- Время срабатывания сигнализации отказа при крене менее 8°
- 1,6 с
- Время срабатывания сигнализации отказа при крене более 8°
- 0–3 с
- Погрешность индикации на качающемся основании
- Не более ±1,5°
- Масса
- Не более 2,5 кг
- Масса прибора
- 4,5 кг
- Масса комплекта поставки
- 8,0 кг
- Техническая документация
- Техническая документация по запросу
- Латинское обозначение
- AGR-74-15 Series 2
