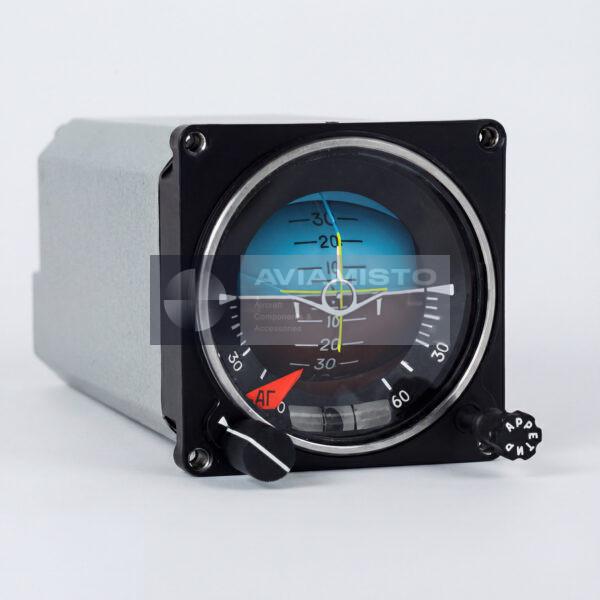

АГР-29
Авиагоризонт
Описание
Авиагоризонт АГР-29 предназначен для индикации пространственного положения летательного аппарата по крену и тангажу, индикации бокового скольжения, отображения команд управления по крену и тангажу, а также для выдачи электрических сигналов крена и тангажа во внешние бортовые системы.
Изделие относится к гироскопическим пилотажно-навигационным приборам и применяется в составе приборного оборудования летательных аппаратов. Авиагоризонт обеспечивает индикацию крена в пределах ±360°, а также индикацию тангажа с учетом режимов кабрирования и установленных конструктивных ограничений.
АГР-29 выполнен на базе гироскопического узла с системой коррекции и индикации. Прибор обеспечивает требуемую точность показаний при различных температурных режимах и углах завала, в том числе на качающемся и вибрирующем основании. Конструкция предусматривает перемещение шкалы тангажа при управлении кремальерой.
Питание авиагоризонта осуществляется от источника постоянного тока напряжением 27 В, а также от отдельной цепи подсвета. Прибор рассчитан на эксплуатацию в широком диапазоне температур окружающей среды.
Связанные приборы: АГР-72А, АГР-74-15 серия 2, АГР-74В-10 серия 2. Ссылки сгруппированы по типу и системе и не означают взаимозаменяемость.
Технические характеристики
Назначение: Индикация крена, тангажа, бокового скольжения, команд управления по крену и тангажу и выдача сигналов крена и тангажа
Системы: Пилотажно-навигационное и приборное оборудование
Тип изделия: Гироскопический авиагоризонт
Питание: Постоянный ток 27 В
Потребляемый ток от 27 В: 1,2 А
Потребляемый ток в цепи подсвета: 1 А
Время готовности при НКУ и температуре +55 °С: 2 мин
Время готовности при температуре −30 °С: 5 мин
Скорость прецессии при НКУ и завалах менее 8°: 1–5 °/мин
Скорость прецессии при температуре −30 °С, +70 °С и завалах менее 8°: 0,8–6 °/мин
Скорость прецессии при температуре от −30 °С до +70 °С и завалах более 8°: 0–2,5 °/мин
Диапазон крена: ±360°
Диапазон тангажа: При кабрировании (90−α) ±5°
Погрешность на качающемся основании (5 мин и установившийся режим): Не более ±1,5°
Погрешность на вибрирующем основании: Не более ±2,5°
Погрешность после разворота при ωx=(240±4,8)°/с и ωz=(18±2)°/с: Не более ±5°
Диапазон перемещения шкалы тангажа кремальерой: Не менее ±10°
Габаритные размеры: 105×105×250 мм
Масса: Не более 3,1 кг
Документация: Эксплуатационная и техническая документация по запросу
Латинское обозначение: AGR-29
