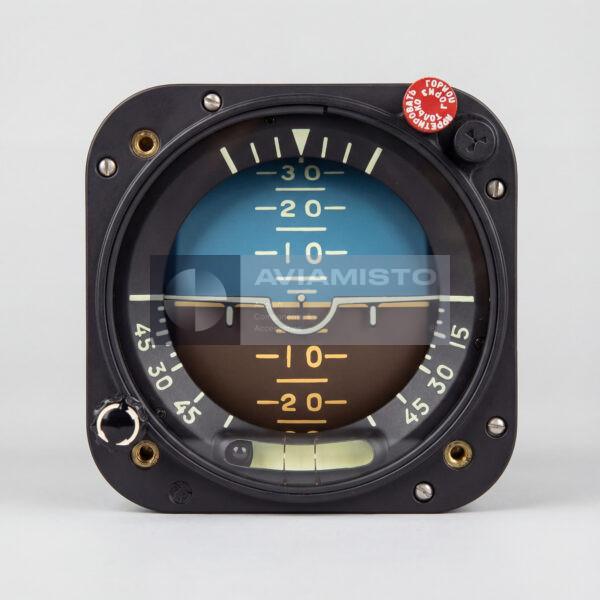

АГД-1 (1122А)
авиагоризонт
Описание
АГД-1 — дистанционный авиационный гироскопический авиагоризонт, предназначенный для обеспечения летчиков наглядной, легко воспринимаемой и крупномасштабной индикацией пространственного положения самолета относительно истинного горизонта в широком диапазоне углов крена и тангажа. Прибор сохраняет правильные показания после выполнения любых эволюций, встречающихся в практике пилотирования.
В системе АГД-1 визуальный указатель горизонта выполнен в виде следящей системы, воспроизводящей углы крена и тангажа в соответствии с электрическими сигналами, поступающими от дистанционно установленной гировертикали (гиродатчика). Такое решение обеспечивает рациональную и устойчивую схему индикации пространственного положения летательного аппарата.
Использование дистанционной передачи выходных сигналов гиродатчика позволяет подключать один или несколько визуальных указателей горизонта к одному гиродатчику. Кроме того, гиродатчик выдает электрические сигналы, пропорциональные углам крена и тангажа, для питания других бортовых потребителей, таких как курсовые системы, радиолокационные станции и иные авиационные системы.
В состав авиагоризонта АГД-1 входит один гиродатчик и один или два указателя горизонта, при этом допускается подключение дополнительных указателей. Для нормальной работы прибор требует питания от трехфазного источника переменного тока напряжением 36 В частотой 400 Гц и источника постоянного тока напряжением 27 В. Гиродатчик подключается к выключателю коррекции ВК-53РБ для отключения поперечной коррекции при разворотах.
АГД-1 обеспечивает правильные показания в диапазоне углов крена 360° и тангажа 360° за исключением зоны углов 85–95° пикирования и кабрирования. При включенной коррекции гироскоп обеспечивает высокую точность выдерживания вертикали на неподвижном основании, а ошибки показаний после выполнения разворотов и фигур сложного пилотажа находятся в допустимых пределах.
Связанные приборы: АГК-77-15, АГ-77-15, АГ-83-15. Ссылки сгруппированы по типу и системе и не означают взаимозаменяемость.
Технические характеристики
Назначение: Индикация пространственного положения самолета относительно истинного горизонта
Системы: Пилотажно-навигационное и приборное оборудование
Тип изделия: Дистанционный гироскопический авиагоризонт
Состав комплекта: Один гиродатчик и один или два указателя горизонта, допускается подключение дополнительных указателей
Принцип работы: Следящая система с дистанционной гировертикалью и электрической передачей сигналов
Диапазон крена: 360°
Диапазон тангажа: 360° за исключением зоны 85–95° пикирования и кабрирования
Питание переменного тока: 36±2 В, 400±8 Гц, трехфазное
Питание постоянного тока: 27±2,7 В
Потребляемый ток AC (1 указатель): Не более 1,6 А
Потребляемый ток AC (2 указателя): Не более 2,0 А
Потребляемый ток DC (1 указатель): Не более 0,75 А
Потребляемый ток DC (2 указателя): Не более 1,25 А
Время готовности (+50…−30 °C): Не более 1 мин
Время готовности (−30…−60 °C): Не более 1,5 мин
Точность выдерживания вертикали (с коррекцией): По крену ±0,25°, по тангажу ±0,2°
Ошибка после разворотов до 360°: Не более ±3°, возможны кратковременные выбросы до ±5–6°
Ошибка после сложного пилотажа: Не более ±5°
Скорость коррекции гироскопа: Поперечная 2–8 град/мин, продольная 1–3 град/мин
Документация: Эксплуатационная документация по запросу
Латинское обозначение: AGD-1 (1122A)
