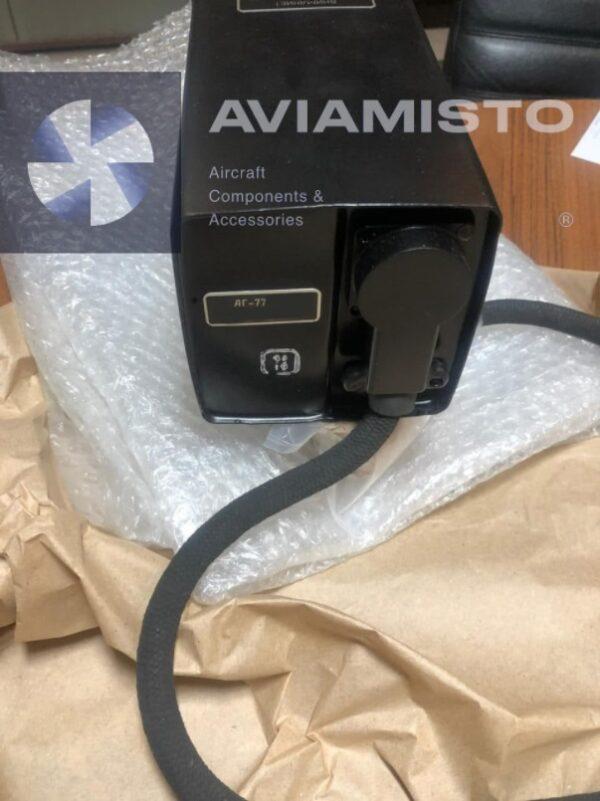

АГ-77-15

АГ-77-15 в пилотажно-навигационной системе

АГ-77-15 — гироскопический указатель пространственного положения, применяемый в составе пилотажно-навигационного оборудования самолетов и вертолетов. Прибор показывает положение воздушного судна относительно истинного горизонта по крену и тангажу. Также предусмотрена индикация бокового скольжения и выдача электрических сигналов крена и тангажа во внешние бортовые системы. Поэтому АГ-77-15 работает не только как прибор визуального контроля на панели, но и как источник сигналов для связанной авионики.

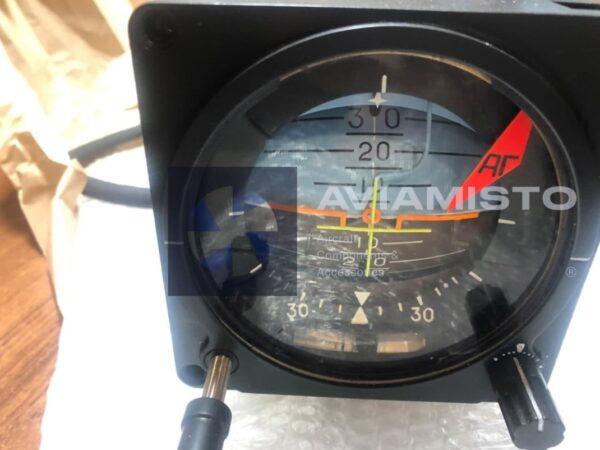

Индикация крена, тангажа и скольжения

АГ-77-15 дает экипажу понятную картину пространственного положения воздушного судна. Индикация крена охватывает полный диапазон, а индикация тангажа показывает положение носа вверх и вниз в пределах рабочих углов. Указатель скольжения помогает контролировать согласованность полета. Такая информация важна при разворотах, наборе высоты, снижении, заходе на посадку, маневрах и полете по приборам, когда внешний горизонт плохо виден или полностью отсутствует.

Выходные сигналы АГ-77-15

Кроме индикации в кабине, АГ-77-15 формирует электрические сигналы, пропорциональные углам крена и тангажа. В зависимости от схемы конкретного ВС эти сигналы могут использоваться бортовыми системами автоматического управления, регистрации или контроля. Поэтому при проверке прибора важно оценивать не только работу шкал и указателей. Если установка использует электрические выходы, нужно проверять разъемы, проводку, соответствие выходных сигналов и их совместимость с принимающей аппаратурой.

Гироскопический узел и система коррекции

АГ-77-15 работает на основе гироскопического узла с системой коррекции. Прибор рассчитан на эксплуатацию на подвижном основании, где присутствуют вибрация, качка, развороты и постоянные изменения пространственного положения. Для него нормируются ошибки на колеблющемся и вибрирующем основании, а также после разворотов на 180°. Это важно, потому что авиагоризонт должен оставаться точным не только при статической проверке на стенде, но и в реальных динамических условиях полета.

Сигнализация предельных углов крена

В АГ-77-15 предусмотрена встроенная сигнализация по заданным углам крена. Она срабатывает при достижении установленных порогов и помогает экипажу контролировать превышение допустимого или заданного наклона. Такая функция особенно полезна при полете по приборам, маневрировании и работе в условиях ограниченной видимости. При обслуживании нужно проверять не только основную индикацию, но и правильность срабатывания сигнализации, потому что ложное или отсутствующее предупреждение снижает практическую ценность прибора.

Применение АГ-77-15 на воздушных судах

АГ-77-15 применяется на самолетах Ан-28, Ан-140, а также на вертолетах Ми-8АМТ, Ми-17, V-3 и других воздушных судах в зависимости от установленной приборной системы. Конкретная совместимость определяется документацией, схемой питания, разъемами, выходными сигналами и компоновкой панели. Перед заменой нужно сверять обозначение, технические параметры и исполнение. Внешне похожие гироскопические приборы могут отличаться по интерфейсам, сигнализации, питанию и назначению в системе.

Поставка и документация на АГ-77-15

АГ-77-15 может поставляться новым, с хранения, после ремонта, капитального ремонта или в исправном состоянии по документам. Для установки на воздушное судно важны маркировка, комплектность, состояние разъемов, точность индикации, время выхода на режим и работа сигнализации. Техническая документация может предоставляться по запросу. При заказе желательно указывать точное обозначение АГ-77-15, тип ВС, требуемое состояние и необходимый комплект документов.

Тип изделия: Гироскопический авиагоризонт / указатель пространственного положения
Обозначение: АГ-77-15
Латинское обозначение: AG-77-15
Функция: Визуальная индикация крена, тангажа и скольжения; выдача электрических сигналов крена и тангажа
Применение / Где используется: Пилотажно-навигационные приборные системы
Система / Место установки: Приборная панель воздушного судна и бортовая авионика
Совместимые ВС / Оборудование: Самолеты Ан-28, Ан-140; вертолеты Ми-8АМТ, Ми-17, V-3
Роль в системе: Индикация пространственного положения и выдача сигналов крена / тангажа в связанные бортовые системы
Диапазон индикации крена: ±360°
Диапазон индикации тангажа: ±85°
Индикация скольжения: Предусмотрена
Углы срабатывания сигнализации крена: ±(15 ±1,5)°; ±(32 ±2)°
Время готовности: Не более 3 минут
Погрешность индикации при углах крена менее 8°: Не более 1,4°
Погрешность индикации при углах крена более 8°: Не более 0,3°
Погрешность на колеблющемся основании: Не более ±1,5°
Погрешность на вибрирующем основании: Не более ±2,5°
Погрешность после разворотов на 180° в течение 3 мин: Не более ±4°
Питание переменного тока: Трехфазное, 36 В (+1,8 / −3,6 В), 400 ±20 Гц
Потребляемый ток переменного тока по фазам A / B / C: Не более 0,45 А
Питание постоянного тока: 27 В (+2,4 / −3,0 В)
Габаритные размеры: 107 × 107 × 250 мм
Масса: Не более 4 кг
Состояние: В зависимости от поставки
Техническая документация: Техническая документация по запросу
