А-034-4-16

А-034-4-16 в семействе указателей А-034-4

А-034-4-16 относится к унифицированному семейству указателей А-034-4. Приборы этой серии конструктивно близки между собой и отличаются в основном диапазоном индикации, градуировкой шкалы, маркировкой и применяемостью в конкретной конфигурации радиовысотомера. Исполнение А-034-4-16 рассчитано на отображение высоты от 0 до 750 метров. Такой диапазон подходит для низко- и средневысотных режимов полета.

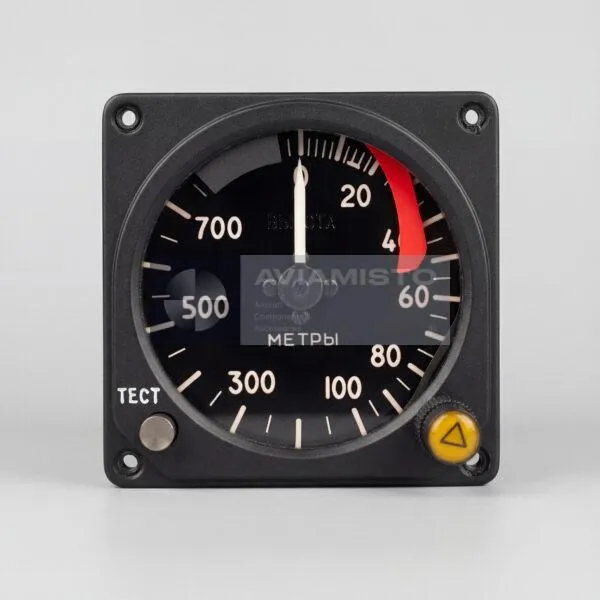

Шкала и градуировка А-034-4-16

Шкала указателя А-034-4-16 разделена на три зоны. В диапазоне от 0 до 20 метров цена деления составляет 2 метра, что удобно для более точного чтения рядом с землей. В зоне от 20 до 100 метров деления идут через 5 метров. В диапазоне от 100 до 750 метров применяется деление 50 метров, чтобы упростить считывание на большей радиовысоте. Такая шкала дает лучшую точность визуального контроля у земли и сохраняет читаемость верхнего диапазона.

Предупреждение опасной высоты

В указателе А-034-4-16 предусмотрен сектор задания опасной высоты с поворотным селектором. Установленный порог используется системой радиовысотомера для предупреждения экипажа о снижении ниже заданного значения. При достижении опасной высоты встроенная желтая лампа выдает световую сигнализацию. Эта функция важна при снижении, заходе на посадку, висении и полете на малых высотах, когда экипажу нужно быстро контролировать минимально допустимый запас высоты.

Флажок отказа и функция TEST

А-034-4-16 оснащен выпадающим бленкерным флажком для индикации отказа. Флажок появляется, когда радиовысотомер неработоспособен, теряет пригодное отражение от поверхности или не может выдавать достоверную информацию о высоте. На лицевой панели также есть кнопка TEST для проверки системы из кабины. При исправной аппаратуре нажатие TEST переводит стрелку к контрольному значению по документации радиовысотомера. Если реакции нет или система неисправна, появляется бленкер.

Установка и совместимость А-034-4-16

Указатель А-034-4-16 устанавливается на приборной панели в кабине и работает совместно с приемопередатчиками серии А-037 и антеннами радиовысотомера. В зависимости от конфигурации системы он может применяться с блоками А-037-1А, А-037-1Б, А-037-1В и А-037-1Г. Питание указателя поступает через электронные блоки системы А-037. Совместимость нужно сверять по документации воздушного судна, диапазону шкалы, версии приемопередатчика, проводке и цепям предупреждения.

Идентификация и поставка А-034-4-16

При заказе нужно указывать полное обозначение А-034-4-16. Дополнительные варианты, такие как A-034-4-16, A034-4-16, “указатель 750 м” или “стрелочный указатель А-037”, можно использовать как пояснение в переписке. Перед поставкой или установкой важно проверить диапазон индикации, градуировку шкалы, состояние прибора, лампу предупреждения, работу бленкера, функцию TEST, совместимость разъемов и наличие документации.

Связанные приборы: А-034-4-12, А-034-4-24, А-034-4-17. Ссылки сгруппированы по функции и системе и не означают взаимозаменяемость.
