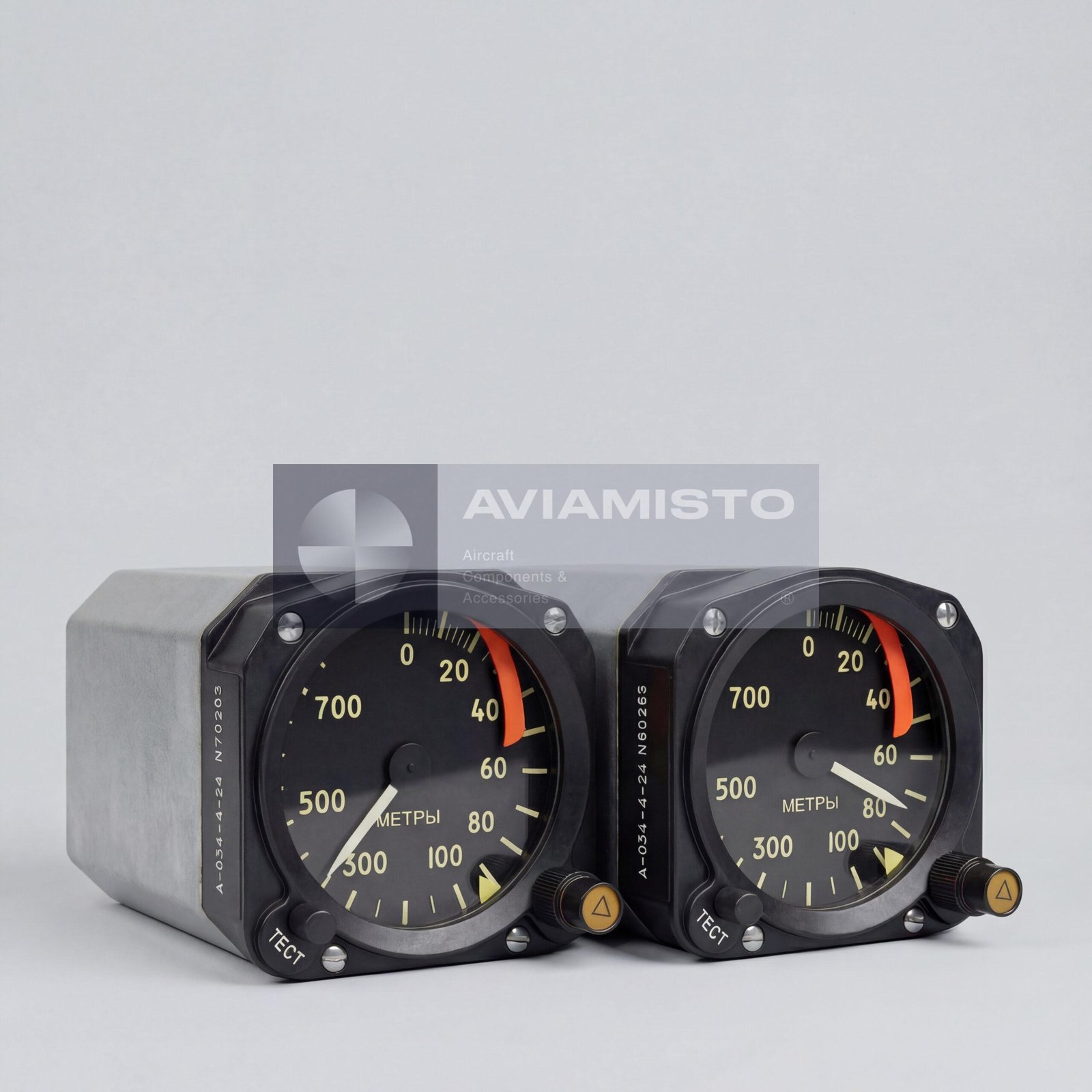

А-034-4-24

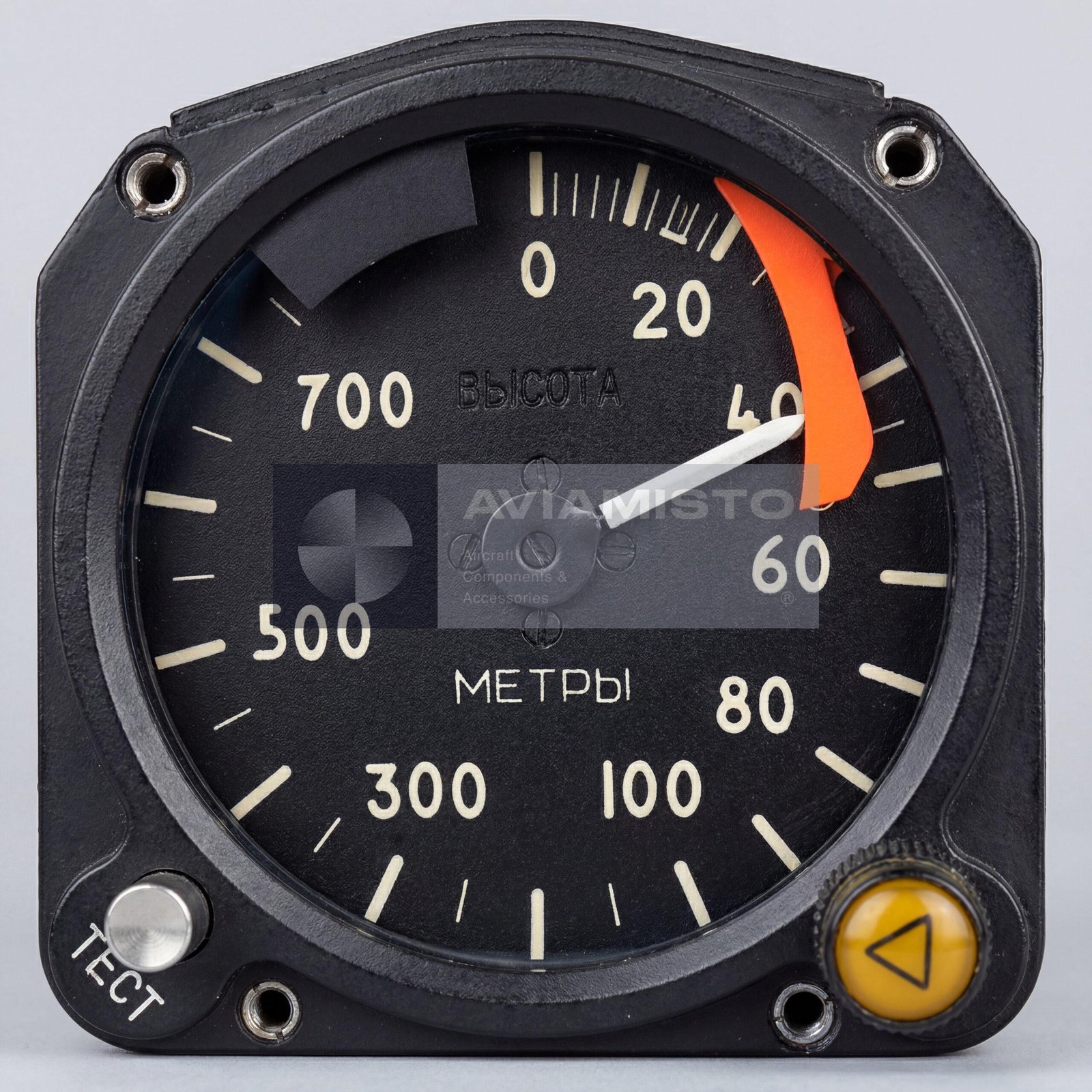

Шкала указателя А-034-4-24

Диапазон индикации А-034-4-24 составляет от 0 до 700 метров. Шкала сделана с разной ценой деления, чтобы нижняя часть диапазона читалась точнее, а верхняя не была перегружена отметками. В зоне от 0 до 20 метров деление составляет 2 метра. От 20 до 50 метров — 5 метров. От 50 до 100 метров — 10 метров. От 100 до 700 метров — 50 метров. Такая разметка удобна для радиовысотомера, потому что самые критичные значения находятся именно на малых высотах.

Сигнализация опасной высоты на А-034-4-24

В А-034-4-24 предусмотрена установка опасной высоты. Пилот задает требуемый порог с помощью поворотного селектора, совмещенного с сигнальной лампой. Когда воздушное судно снижается до выбранного значения, включается желтый треугольный индикатор “Dangerous Height”. Это дает экипажу отдельное визуальное предупреждение и снижает необходимость постоянно вручную сравнивать стрелку со шкалой. Такая функция особенно полезна при заходе, снижении, ночном полете, плохой видимости или работе над водой.

Кнопка TEST и бленкер отказа А-034-4-24

На лицевой панели А-034-4-24 есть кнопка TEST для проверки исправности канала радиовысотомера. При исправной системе после нажатия TEST стрелка должна перейти на контрольную отметку 15 метров. Если указатель или система радиовысотомера не работают как положено, на шкале появляется выпадающий бленкер отказа. Для экипажа это прямой сигнал, что показаниям прибора доверять нельзя до проверки системы. При такой неисправности нужно проверять не только указатель, но и весь комплект радиовысотомера.

Работа А-034-4-24 с оборудованием радиовысотомера

А-034-4-24 связан с приемопередающими блоками, антеннами и кабельными линиями, которые входят в комплект РВ-5М или А-037. Радиовысотомер определяет истинную высоту по отраженному радиосигналу от поверхности, а указатель выводит это значение в кабину и обеспечивает функции предупреждения и контроля. Если индикация стала нестабильной, неправильной или пропала, причина может быть в самом указателе, приемопередатчике, антеннах, кабелях, разъемах, питании или защитных цепях. Диагностику нужно выполнять по всей установленной системе.

Совместимость А-034-4-24

А-034-4-24 применяется с радиовысотомерами РВ-5М, РВ-5М1 и вариантами А-037, в зависимости от документации и комплектации конкретного воздушного судна. Внешне похожие указатели могут иметь разные шкалы, диапазоны, цепи предупреждения, контрольные отметки и схемы подключения. Поэтому подбирать прибор только по внешнему виду нельзя. Перед поставкой или заменой нужно сверять точное обозначение, применяемость, диапазон 0–700 м, сопрягаемое оборудование и требования эксплуатационной документации.

Идентификация и поставка А-034-4-24

При заказе нужно указывать полное обозначение А-034-4-24 и систему применения: РВ-5М, РВ-5М1 или А-037. Дополнительные названия вроде A034-4-24, указатель 4-24 или RV-5M/A-037 altitude display можно использовать как пояснение, но главным остается точный номер изделия. Перед установкой проверяют ход стрелки, читаемость шкалы, реакцию на TEST, работу бленкера, желтый индикатор опасной высоты, состояние разъема, крепление, условия хранения и наличие технического паспорта.
