А-037-1Г
Приёмопередатчик
Описание
А-037-1Г в системе радиовысотомера А-037

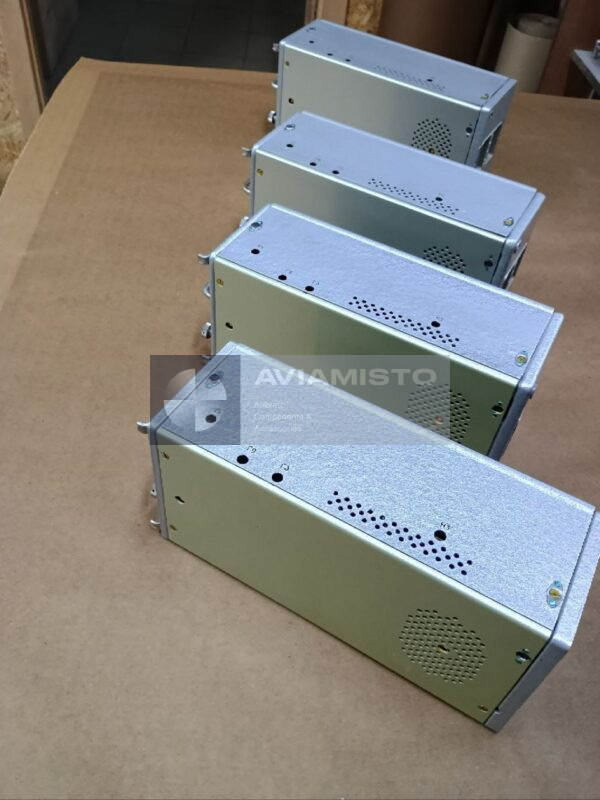

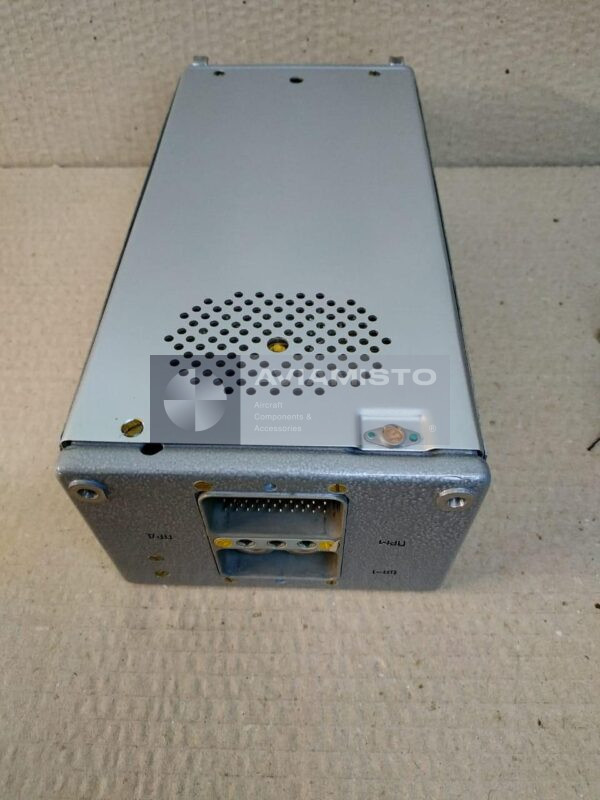

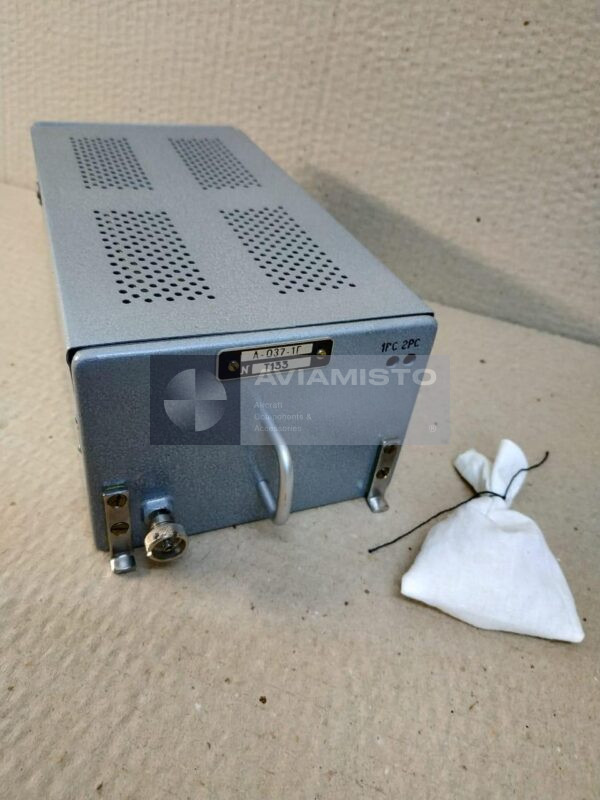

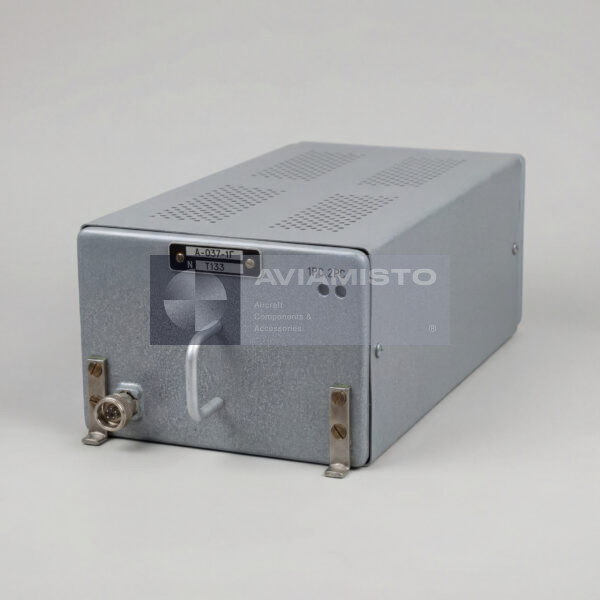

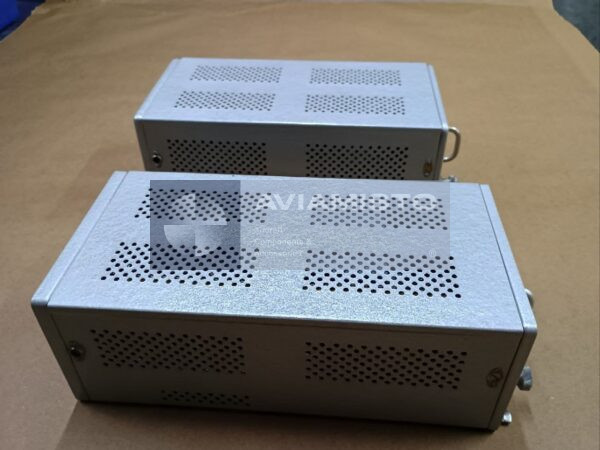

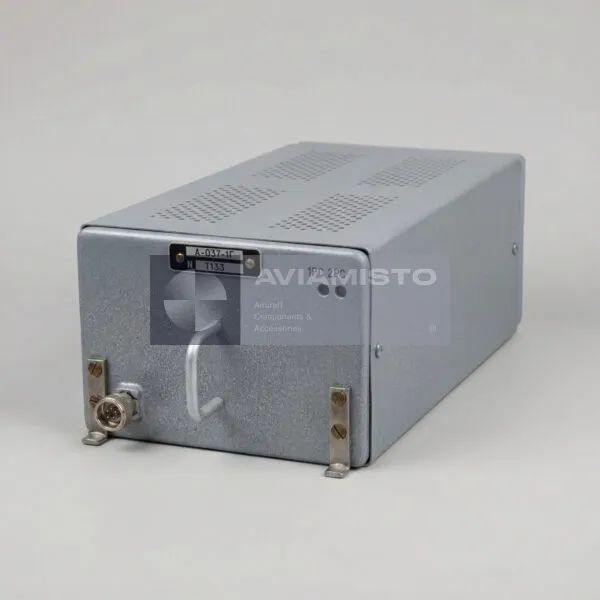

А-037-1Г — основной приемопередающий блок радиовысотомера А-037, вариант 04. Он предназначен для измерения истинной высоты воздушного судна над землей, водой или неровной поверхностью и передает данные на кабинные указатели и связанные системы предупреждения. Блок может устанавливаться на самолетах и вертолетах, включая платформы Ми-8, Ми-17 и Ми-171, если на них предусмотрена соответствующая конфигурация радиовысотомера. Это не указатель на приборной панели, а электронный измерительный блок системы.
Полное описаниеСвернуть описание
Принцип работы блока А-037-1Г
А-037-1Г работает по принципу радиолокатора непрерывного излучения с частотной модуляцией. Блок излучает радиочастотный сигнал в сторону подстилающей поверхности, принимает отраженный сигнал и по разнице между переданным и принятым сигналом рассчитывает истинную высоту в реальном времени. Радиовысота показывает фактическое расстояние до поверхности под воздушным судном, а не высоту относительно уровня моря. Поэтому данные блока особенно важны при полете на малых высотах.
Диапазон измерения А-037-1Г
Для А-037-1Г рабочий диапазон высот указан как 20–300 метров. Такой диапазон ориентирован на низковысотный контроль, оценку запаса высоты над местностью и работу систем безопасности рядом с поверхностью. Блок также обеспечивает заданные импульсные выходы высоты и точность сигнала опасной высоты в установленных пределах. У родственных исполнений А-037 могут быть другие варианты системы и другие диапазоны, поэтому при поставке нужно сверять именно обозначение А-037-1Г и конфигурацию варианта 04.
Индикация, предупреждение и отказ системы
В составе радиовысотомера А-037 блок А-037-1Г передает данные на кабинные указатели и устройства предупреждения. Система может обеспечивать световую и звуковую сигнализацию при снижении ниже установленного порога опасной высоты. Если радиовысотомер обнаруживает неисправность, теряет устойчивое отражение от поверхности или работает вне допустимого диапазона высот, на подключенном указателе появляется индикация отказа. Для экипажа это означает, что показаниям радиовысотомера доверять нельзя до проверки системы.
Электронный состав А-037-1Г
А-037-1Г объединяет в одном блоке передающие, приемные, сигнально-обрабатывающие и контрольные цепи. Он является электронным ядром комплекта А-037 и работает вместе с указателем в кабине, антеннами, кабельными линиями и цепями предупреждения. Блок обрабатывает отраженный радиосигнал и формирует выходные данные для индикации и сигнализации. Поэтому при неисправности нужно проверять не только сам приемопередатчик, но и антенны, кабели, разъемы, питание, указатель и защитные элементы системы.
Применение А-037-1Г на Ми-8, Ми-17 и Ми-171
А-037-1Г может применяться на вертолетах Ми-8, Ми-17 и Ми-171, а также на других воздушных судах с соответствующей конфигурацией радиовысотомера А-037. На вертолетах радиовысота особенно важна при заходе, посадке, висении, снижении, работе с внешней подвеской, полете над водой и контроле запаса высоты над местностью. Точную применяемость необходимо подтверждать по модификации борта, перечню оборудования, схеме подключения и документации установленного радиовысотомера.
Идентификация и поставка А-037-1Г
При заказе нужно указывать полное обозначение А-037-1Г. В англоязычных запросах могут встречаться варианты A-037-1G, A037-1G, A 037 1G или A-037-1G Transceiver, но для русской документации корректная запись — А-037-1Г. Перед установкой проверяют состояние блока, паспорт, руководство по эксплуатации, разъемы, совместимость крепления, комплектность, историю хранения и результаты проверки. Для авиационной поставки документы лучше запрашивать сразу вместе с изделием.
Технические характеристики
- Наименование изделия
- Приемопередатчик радиовысотомера
- Обозначение
- А-037-1Г
- Тип изделия
- Радиолокационный блок измерения высоты / приемопередающий блок
- Функция
- Измерение истинной высоты над землей, водой или неровной поверхностью
- Принцип работы
- Радиолокатор непрерывного излучения с частотной модуляцией
Все характеристикиСвернуть характеристики
- Применение / Где используется
- Радиовысотомер А-037, вариант 04
- Диапазон рабочих высот
- 20–300 м
- Остаточная высота H₀
- 7,2 м
- Погрешность измерения, 95%, выходы H1/H3 до 20 м
- ±0,6 + 0,05·H
- Погрешность измерения, 95%, выше 60 м
- ±0,6 + 0,05·H
- Погрешность аналоговой индикации 0–20 м
- ±2 м
- Погрешность калибровки по линии задержки К-5, аналоговые выходы H1/H3
- ±(0,3 + 0,03·H)
- Погрешность калибровки указателя
- ±0,05·H
- Суммарная чувствительность по линии К-5
- ≥87 дБ
- Импульсные выходы высоты 1RS / 2RS
- 5–750 м
- Погрешность сигнала опасной высоты 0–20 м
- ±1 м
- Погрешность сигнала опасной высоты выше 20 м
- ±2 м
- Длительность звукового сигнала
- 3–9 с
- Подсветка указателя
- Белая / красная
- Индикация высоты в контрольном режиме
- 15 ±2 м
- Потребляемая мощность от сети 115 В, 400 Гц
- До 10 В·А
- Потребляемая мощность от сети 27 В постоянного тока
- До 30 Вт
- Масса блока
- 6,8 ±0,3 кг
- Совместимые воздушные суда / оборудование
- Ми-8, Ми-17, Ми-171 и другие воздушные суда в зависимости от документации
- Альтернативные обозначения
- А-037-1Г; A-037-1G; A037-1G; A 037 1G; приемопередатчик А-037-1Г
- Техническая документация
- Паспорт изделия и руководство по эксплуатации
