А-034-4-12

А-034-4-12 в системах РВ-5М и А-037

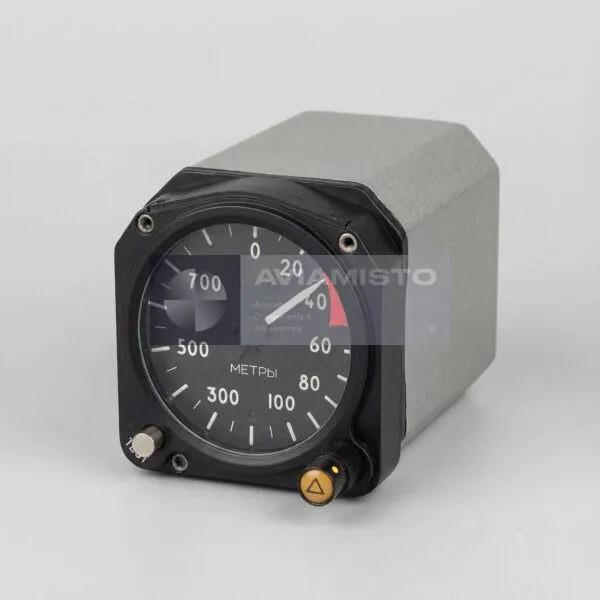

А-034-4-12 — стрелочный указатель высоты, который применяется в составе радиовысотомеров РВ-5М и А-037. Прибор обеспечивает непрерывную визуальную индикацию истинной высоты воздушного судна над землей или водной поверхностью. Он устанавливается в кабине экипажа и дает пилоту понятное аналоговое отображение фактического запаса высоты под бортом. Сам указатель высоту не измеряет, а работает как элемент индикации, получая данные от связанного радиовысотомерного оборудования.

Шкала указателя А-034-4-12

Диапазон индикации А-034-4-12 составляет от 0 до 700 метров. Шкала имеет разную цену деления по участкам, чтобы малые высоты читались точнее, а верхняя часть диапазона не была перегружена отметками. В зоне от 0 до 20 метров деление составляет 2 метра. От 20 до 50 метров — 5 метров. От 50 до 100 метров — 10 метров. От 100 до 700 метров — 50 метров. Такая разметка хорошо подходит для радиовысотомера, где наиболее важная информация находится в нижней части шкалы.

Функция TEST на А-034-4-12

В А-034-4-12 предусмотрена функция TEST для проверки работоспособности радиовысотомера из кабины. При исправной системе после нажатия кнопки TEST стрелка должна перейти примерно на отметку 15 метров. Это позволяет экипажу или техническому составу быстро проверить реакцию канала индикации. Если стрелка не переходит к контрольному значению, систему нужно проверять по документации РВ-5М или А-037. Причина может быть не только в указателе, но и в приемопередатчике, проводке, питании, антеннах или разъемах.

Бленкер отказа на указателе А-034-4-12

При неисправности системы или отсутствии пригодного отраженного сигнала на приборе появляется выпадающий бленкер. Это важная функция, потому что стрелочный прибор без достоверного сигнала может ввести экипаж в заблуждение. Если бленкер появился, показаниям указателя доверять нельзя до проверки системы. При диагностике нужно рассматривать весь комплект радиовысотомера: сам указатель, приемопередающий блок, антенны, кабельные линии, разъемы, питание и элементы защиты.

Сигнализация опасной высоты А-034-4-12

В А-034-4-12 есть совмещенная ручка установки опасной высоты и сигнальная лампа. Пилот задает нужный порог непосредственно на приборе. Когда воздушное судно снижается до выбранного значения или проходит ниже него, загорается желтый треугольный индикатор. Это дает экипажу отдельное визуальное предупреждение о достижении опасной высоты. Такая функция полезна при снижении, заходе на посадку, полете на малых высотах, ночью, в плохой видимости или над водой, где важна быстрая реакция.

Совместимость А-034-4-12 с оборудованием радиовысотомера

А-034-4-12 работает с соответствующими приемопередатчиками систем РВ-5М и А-037, включая семейство А-037-1 в зависимости от комплектации. Полный комплект радиовысотомера может включать приемопередающий блок, антенны, кабельные линии, цепи питания, защитные элементы и приборы индикации. Поэтому применяемость нужно подтверждать по документации конкретного воздушного судна. Внешне похожие указатели серии А-034 могут отличаться диапазоном, шкалой, маркировкой, разъемами и вариантом системы.

Идентификация и поставка А-034-4-12

При заказе нужно указывать полное обозначение А-034-4-12. Альтернативные названия вроде A034-4-12, указатель РВ-5М/А-037 или указатель 700 м можно использовать как пояснение, но главным остается точный номер изделия. Перед установкой проверяют ход стрелки, реакцию на TEST, работу бленкера, сигнальную лампу опасной высоты, читаемость шкалы, состояние разъема, крепление и наличие документации. Для авиационной поставки желательно запрашивать технический паспорт и руководство по обслуживанию.

Наименование изделия: Указатель высоты
Обозначение: А-034-4-12
Тип изделия: Стрелочный указатель высоты
Функция: Визуальная индикация истинной высоты воздушного судна над землей или водой
Применение / Где используется: Радиовысотомеры РВ-5М и А-037
Диапазон индикации высоты: 0–700 м
Цена деления шкалы 0–20 м: 2 м
Цена деления шкалы 20–50 м: 5 м
Цена деления шкалы 50–100 м: 10 м
Цена деления шкалы 100–700 м: 50 м
Установка опасной высоты: Есть, поворотный селектор
Сигнальная лампа опасной высоты: Желтая лампа при достижении заданного порога
Индикация отказа: Выпадающий бленкер
Проверка работоспособности: В режиме TEST стрелка переходит примерно на 15 м
Способ отображения: Аналоговая стрелочная шкала
Место установки: Приборная панель кабины экипажа
Совместимые приемопередатчики: Приемопередатчики системы РВ-5М; семейство А-037-1 в зависимости от комплектации
Источник питания: Через связанное электронное оборудование радиовысотомера
Конструкция: Авиационный стрелочный прибор для кабины экипажа
Состояние: В зависимости от поставки
Альтернативные обозначения: А-034-4-12; A034-4-12; указатель РВ-5М/А-037; указатель 700 м
Техническая документация: Технический паспорт и руководство по обслуживанию по запросу
