А-034-4-11

А-034-4-11 в системе радиовысотомера А-037

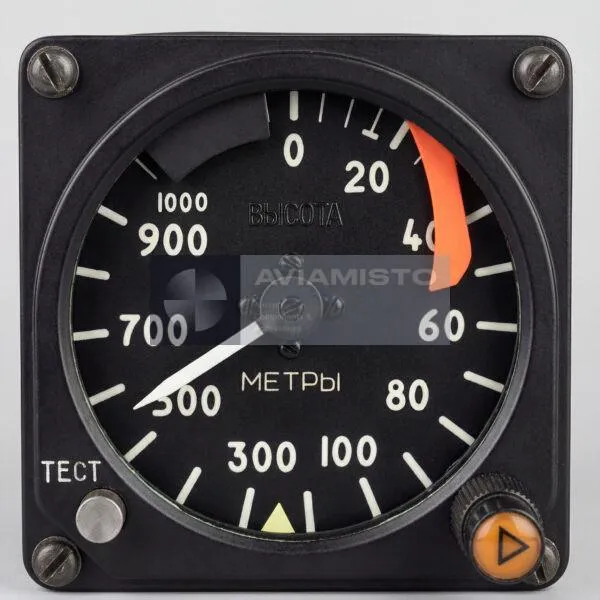

А-034-4-11 — стрелочный указатель высоты, который применяется в составе радиовысотомера А-037. Прибор обеспечивает непрерывную аналоговую индикацию истинной высоты воздушного судна над землей или водной поверхностью. Он устанавливается на приборной панели кабины и дает экипажу понятное отображение радиовысоты. Сам указатель высоту не измеряет. Он работает как элемент индикации системы А-037 и выводит на шкалу данные, полученные от радиовысотомерного оборудования.

Диапазон 1000 метров у А-034-4-11

А-034-4-11 относится к унифицированной серии указателей А-034-4. Приборы этой серии похожи по общей конструкции и принципу работы, но отличаются шкалой, диапазоном индикации и применяемостью в конкретной конфигурации системы. Эта версия рассчитана на отображение высоты от 0 до 1000 метров. Такой диапазон подходит для бортов, которым нужна радиовысота не только в самой нижней зоне, но и в более широком низко- и средневысотном профиле полета.

Шкала указателя А-034-4-11

Шкала А-034-4-11 разделена на три участка с разной ценой деления. В диапазоне от 0 до 20 метров деление составляет 5 метров. От 20 до 100 метров — 10 метров. От 100 до 1000 метров — 100 метров. Такая разметка делает прибор удобным для чтения во всем диапазоне. Нижняя часть шкалы остается более подробной, потому что на малых высотах даже небольшое изменение имеет значение. В верхней части шкала становится более крупной и не перегружает циферблат лишними отметками.

Установка опасной высоты на А-034-4-11

В А-034-4-11 предусмотрена установка опасной высоты. Для этого используется поворотный селектор, связанный с сигнальной лампой. Экипаж задает нужный порог по задаче полета или эксплуатационной процедуре. Когда воздушное судно снижается до выбранного значения, включается визуальное предупреждение. Такая функция помогает быстрее заметить опасное сближение с землей или водой, особенно при снижении, заходе на посадку, ночном полете, плохой видимости или работе на малых высотах.

Бленкер отказа на А-034-4-11

Указатель А-034-4-11 имеет выпадающий бленкер, который появляется при отказе радиовысотомера или потере пригодного отраженного сигнала от земной поверхности. Это важная функция, потому что при недостоверном сигнале стрелочная индикация может вводить экипаж в заблуждение. Если бленкер появился, показаниям прибора доверять нельзя до проверки системы. При диагностике нужно смотреть не только сам указатель, но и приемопередатчик, антенны, кабельные линии, разъемы, питание и защитные цепи комплекта А-037.

Функция TEST на указателе А-034-4-11

На лицевой панели А-034-4-11 есть кнопка TEST. При исправной системе А-037 нажатие этой кнопки переводит стрелку к контрольному значению. Если стрелка не двигается как положено, появляется бленкер. Такая проверка позволяет быстро оценить реакцию канала индикации из кабины или при обслуживании. Если TEST проходит неправильно, не стоит сразу считать неисправным только указатель. Причина может быть в электронных блоках А-037, проводке, антенном тракте, цепях питания или разъемах.

Совместимость и поставка А-034-4-11

А-034-4-11 устанавливается на приборной панели кабины и работает с приемопередатчиками серии А-037-1 и связанными антеннами. В зависимости от комплектации могут применяться А-037-1А, А-037-1Б, А-037-1В или А-037-1Г. При заказе нужно указывать полное обозначение А-034-4-11. Внешне похожие указатели серии А-034-4 могут отличаться диапазоном, шкалой, маркировкой, схемой предупреждения и совместимостью. Перед установкой проверяют документы, состояние прибора, ход стрелки, реакцию на TEST, работу бленкера и состояние разъема.

Наименование изделия: Указатель высоты
Обозначение: А-034-4-11
Тип изделия: Стрелочный указатель высоты
Функция: Непрерывная индикация истинной высоты воздушного судна над землей или водой
Конфигурация системы: Радиовысотомер А-037
Серия указателей: Унифицированная серия А-034-4
Диапазон индикации высоты: 0–1000 м
Цена деления шкалы 0–20 м: 5 м
Цена деления шкалы 20–100 м: 10 м
Цена деления шкалы 100–1000 м: 100 м
Установка опасной высоты: Есть, поворотный селектор
Сигнализация опасной высоты: Желтая лампа, совмещенная с ручкой установки
Индикация отказа: Выпадающий бленкер
Проверка работоспособности: Кнопка TEST на лицевой панели
Способ отображения: Аналоговая стрелочная шкала
Место установки: Приборная панель кабины экипажа
Совместимость: А-037-1А / А-037-1Б / А-037-1В / А-037-1Г, в зависимости от комплектации
Эксплуатационное применение: Полеты на малых и средних высотах; расширенная индикация радиовысоты
Источник питания: Через электронные блоки радиовысотомера А-037
Конструкция: Авиационный стрелочный прибор для кабины экипажа
Состояние: В зависимости от поставки
Альтернативные обозначения: А-034-4-11; A034-4-11; указатель вариант 11; указатель высоты для А-037
Техническая документация: Паспорт и руководство по эксплуатации по запросу
