А-037-1В
Приёмопередатчик
Описание
А-037-1В в комплекте радиовысотомера А-037 вариант 10
А-037-1В — основной приемопередающий блок радиовысотомера А-037, вариант 10. Он предназначен для измерения истинной высоты воздушного судна над землей, водой или неровной поверхностью и передачи данных на кабинный указатель и связанные бортовые системы. Блок устанавливается на самолетах и вертолетах, включая вертолеты семейства Ми-8, Ми-17 и Ми-171, если на них установлен соответствующий комплект радиовысотомера. Это не прибор индикации на панели, а электронный измерительный блок системы А-037.
Полное описаниеСвернуть описание
Принцип работы блока А-037-1В
А-037-1В работает по принципу радиолокатора непрерывного излучения с частотной модуляцией. Блок излучает радиочастотный сигнал в сторону подстилающей поверхности, принимает отраженный сигнал и обрабатывает разницу между переданным и принятым сигналом. По этой информации система определяет истинную высоту в реальном времени. Радиовысота показывает фактическое расстояние до поверхности под воздушным судном, а не высоту относительно уровня моря, поэтому она особенно важна при полетах на малых высотах.
Диапазон измерения А-037-1В
Для исполнения А-037-1В рабочий диапазон высот указан как 20–700 метров. Это делает блок подходящим для низковысотных и расширенных низковысотных режимов, где экипажу нужна непрерывная информация о запасе высоты над землей или водой. Система также обеспечивает работу предупреждения и контрольных выходов в пределах своего рабочего диапазона. У родственных блоков А-037 могут быть другие диапазоны, поэтому при поставке нужно сверять именно обозначение А-037-1В и документацию варианта 10.
Индикация, предупреждение и отказ системы
В составе радиовысотомера А-037 блок А-037-1В формирует данные для непрерывной индикации высоты на стрелочном указателе. Также система может выдавать предупреждение при снижении ниже установленного порога опасной высоты. В зависимости от комплектации борта предупреждение может быть световым и звуковым. При неисправности, потере радиолокационного контакта с поверхностью или выходе за допустимый диапазон на шкале указателя появляется флажок отказа. Для экипажа это сигнал, что показаниям радиовысотомера доверять нельзя.
Конструкция и состав А-037-1В

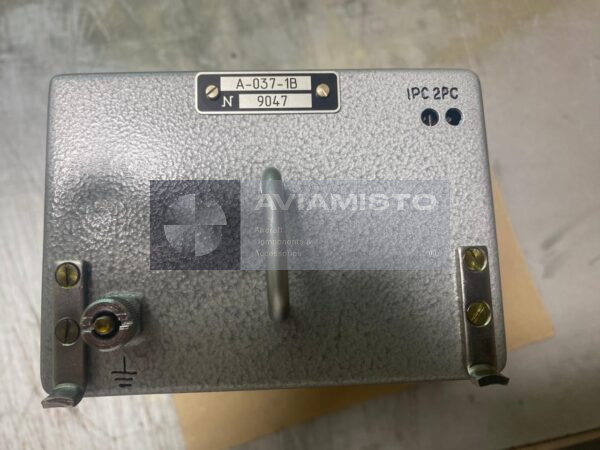

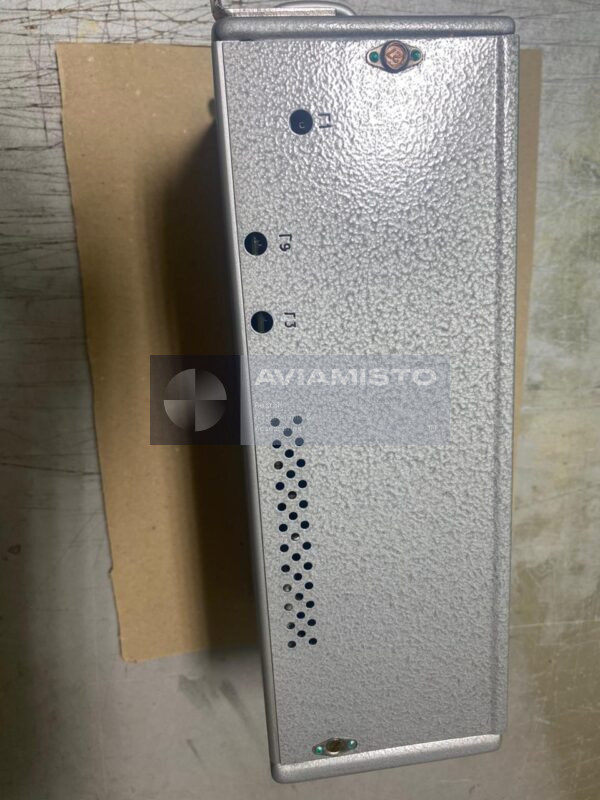

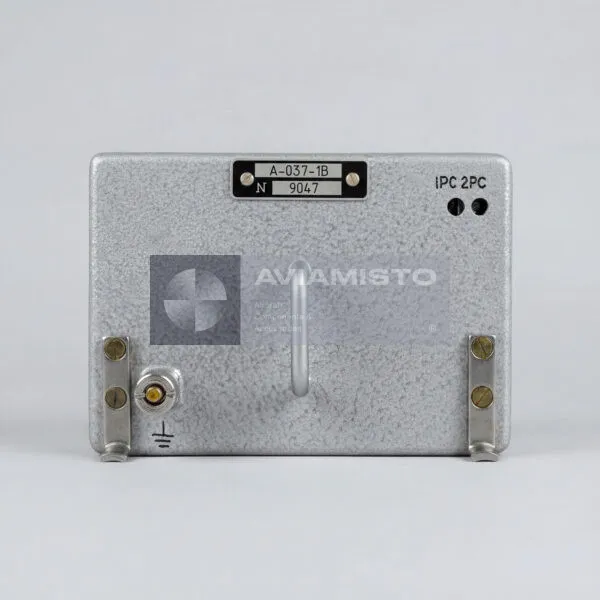

А-037-1В включает приемные, передающие, сигнально-обрабатывающие и контрольные цепи. Корпус блока металлический, сверху закрыт перфорированной П-образной крышкой. На блоке предусмотрены точки ручного доступа к регулировкам “1RS” и “2RS”. Установка выполняется на штатные рамные крепления, подключение к системе и бортовой проводке осуществляется через задний разъем Ш1-1. Так как блок является электронным ядром комплекта, его состояние напрямую влияет на индикацию, предупреждение и общую работоспособность радиовысотомера.
Применение А-037-1В на Ми-8, Ми-17 и Ми-171
А-037-1В может применяться на вертолетах Ми-8, Ми-17 и Ми-171, а также на других воздушных судах с установленным комплектом А-037 вариант 10. На вертолетах радиовысотомер особенно важен при заходе, посадке, висении, снижении, полете над водой, работе с внешней подвеской и контроле запаса высоты над местностью. Точную применяемость нужно подтверждать по модификации борта, перечню оборудования, схеме подключения и документации радиовысотомера.
Установка, проверка и поставка А-037-1В
А-037-1В должен эксплуатироваться и обслуживаться строго по документации воздушного судна и техническим требованиям радиовысотомера А-037. Перед установкой проверяют состояние блока, паспорт, историю хранения, разъем, комплектность, совместимость с рамным креплением и результаты проверки. При неисправности нужно смотреть не только приемопередатчик, но и антенны, коаксиальные линии, указатель, цепи предупреждения, питание, разъемы и межблочные кабели. При заказе следует указывать полное обозначение А-037-1В.
Технические характеристики
- Наименование изделия
- Приемопередатчик радиовысотомера
- Обозначение
- А-037-1В
- Тип изделия
- Радиолокационный блок измерения высоты / приемопередающий блок
- Функция
- Измерение истинной высоты над землей, водой или неровной поверхностью
- Принцип работы
- Радиолокатор непрерывного излучения с частотной модуляцией
Все характеристикиСвернуть характеристики
- Применение / Где используется
- Комплект радиовысотомера А-037, вариант 10
- Диапазон рабочих высот
- 20–700 м
- Остаточная высота H₀
- 7,2 м
- Погрешность измерения, 95%, выходы H1/H3 до 20 м
- ±0,6 + 0,05·H
- Погрешность измерения, 95%, выше 60 м
- ±0,6 + 0,05·H
- Погрешность аналоговой индикации 0–20 м
- ±2 м
- Погрешность калибровки по линии задержки К-5, аналоговые выходы H1/H3
- ±(0,3 + 0,03·H)
- Погрешность калибровки указателя
- ±0,05·H
- Суммарная чувствительность по линии К-5
- ≥87 дБ
- Импульсные выходы высоты 1RS / 2RS
- 5–750 м
- Погрешность сигнала опасной высоты 0–20 м
- ±1 м
- Погрешность сигнала опасной высоты выше 20 м
- ±2 м
- Длительность звукового сигнала
- 3–9 с
- Подсветка указателя
- Белая / красная
- Индикация высоты в контрольном режиме
- 15 ±2 м
- Потребляемая мощность от сети 115 В, 400 Гц
- До 10 В·А
- Потребляемая мощность от сети 27 В постоянного тока
- До 30 Вт
- Масса блока
- 6,8 ±0,3 кг
- Установка / крепление
- Штатные рамные крепления; задний разъем Ш1-1
- Точки регулировки
- “1RS” и “2RS”
- Типовые платформы
- Ми-8, Ми-17, Ми-171 и другие воздушные суда по запросу
- Альтернативные обозначения
- А-037-1В; A-037-1V; A037-1V; A 037 1V; приемопередатчик А-037-1В
- Техническая документация
- Паспорт изделия и руководство по эксплуатации
