А-034-4-8

А-034-4-8 в системе радиовысотомера А-037

А-034-4-8 — стрелочный указатель высоты, который применяется в составе радиовысотомера А-037. Прибор показывает истинную высоту воздушного судна над землей или водой и выводит ее на аналоговую шкалу в кабине экипажа. Сам указатель высоту не измеряет. Он работает как прибор индикации, получая данные от оборудования радиовысотомера. Такой указатель нужен при снижении, заходе на посадку, полете на малых высотах, работе над водой и в других режимах, где экипажу важно видеть фактический запас высоты под воздушным судном.

Диапазон 1000 метров у А-034-4-8

А-034-4-8 относится к унифицированной серии указателей А-034-4. Внешне и конструктивно прибор близок к другим вариантам этой серии, но отличается шкалой и диапазоном. Эта модификация рассчитана на индикацию от 0 до 1000 метров. Такой диапазон удобен для бортов, которым нужно видеть радиовысоту не только у самой земли, но и в более широком низко- и средневысотном профиле. Поэтому при заказе важно указывать именно А-034-4-8, а не просто “указатель А-034”.

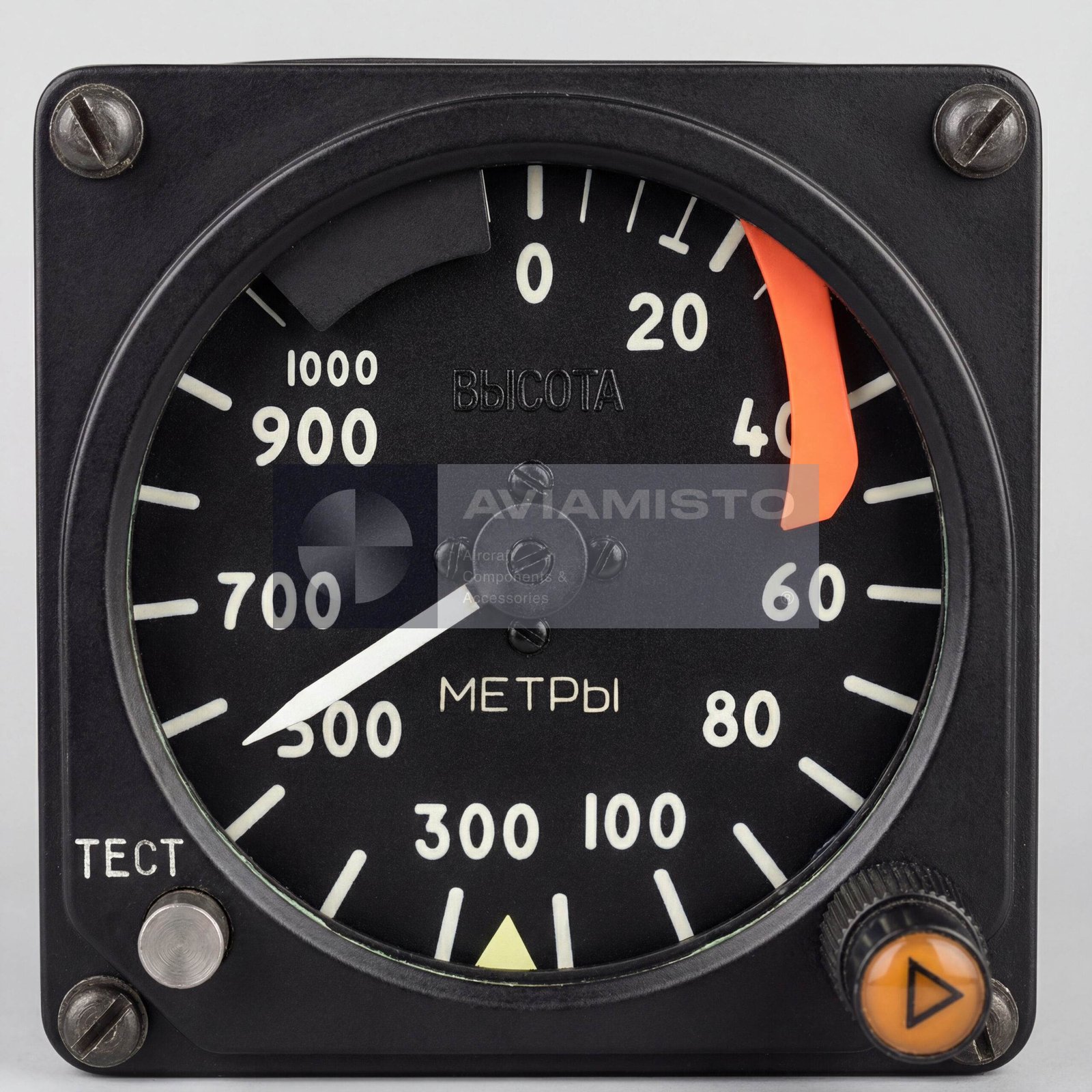

Разметка шкалы А-034-4-8

Шкала А-034-4-8 разделена на несколько участков с разной ценой деления. От 0 до 20 метров деление составляет 5 метров. От 20 до 100 метров — 10 метров. От 100 до 1000 метров — 100 метров. Такая разметка делает прибор читаемым во всем диапазоне. В нижней зоне экипаж получает более подробную индикацию, потому что там даже небольшое изменение высоты может иметь значение. В верхней зоне шкала становится крупнее, чтобы циферблат не был перегружен лишними отметками.

Установка опасной высоты на А-034-4-8

В А-034-4-8 предусмотрена установка опасной высоты. На шкале есть сектор регулировки, а в прибор встроена сигнальная лампа. Экипаж задает нужный порог, и при снижении до выбранного значения срабатывает световое предупреждение. Эта функция нужна не для красоты, а для практической безопасности: в загруженной фазе полета пилот не должен каждую секунду вручную сравнивать стрелку с отметкой на шкале. Световой сигнал помогает быстрее заметить опасное сближение с землей или водой.

Кнопка TEST и бленкер А-034-4-8

На лицевой панели А-034-4-8 есть кнопка TEST. При исправной системе нажатие этой кнопки переводит стрелку на контрольную отметку. Если реакции нет или радиовысотомер перестает выдавать достоверную информацию, появляется выпадающий бленкер. Он также может указывать на потерю пригодного отраженного сигнала в канале радиовысотомера. Для экипажа бленкер означает простую вещь: показаниям прибора доверять нельзя, пока система не будет проверена. При диагностике проверяют не только указатель, но и весь комплект А-037.

Совместимость А-034-4-8 с оборудованием А-037

А-034-4-8 работает с оборудованием радиовысотомера А-037, включая приемопередатчики серии А-037-1 и антенные элементы системы. В зависимости от комплектации могут применяться А-037-1А, А-037-1Б, А-037-1В или А-037-1Г. На уровне системы рабочий диапазон частот составляет 4200–4400 МГц. Указатель является только кабинным элементом индикации, поэтому при неисправности нужно проверять приемопередатчик, антенны, кабели, питание, разъемы и защитные цепи, а не только прибор на панели.

Идентификация и поставка А-034-4-8

При заказе или замене нужно указывать полное обозначение А-034-4-8 и диапазон шкалы 0–1000 метров. Указатели серии А-034-4 могут быть похожими, но отличаться шкалой, диапазоном, маркировкой, настройками опасной высоты и совместимостью с конкретной системой А-037. Перед установкой проверяют ход стрелки, читаемость шкалы, реакцию на TEST, работу бленкера, сигнальную лампу, состояние разъема, крепление и документы. Если прибор поставляется с хранения, нужно отдельно уточнять паспорт и результаты проверки.

Наименование изделия: Указатель высоты
Обозначение: А-034-4-8
Тип изделия: Стрелочный указатель высоты
Функция: Аналоговая индикация истинной высоты воздушного судна над землей или водой
Применение / Где используется: Система радиовысотомера А-037
Серия указателей: Унифицированная серия А-034-4
Диапазон индикации высоты: 0–1000 м
Цена деления шкалы 0–20 м: 5 м
Цена деления шкалы 20–100 м: 10 м
Цена деления шкалы 100–1000 м: 100 м
Установка опасной высоты: Сектор на шкале с селектором
Сигнализация опасной высоты: Встроенная желтая сигнальная лампа
Индикация отказа: Выпадающий бленкер
Проверка работоспособности: Кнопка TEST
Способ отображения: Аналоговая стрелочная шкала
Место установки: Приборная панель кабины экипажа
Совместимые приемопередатчики: А-037-1А / А-037-1Б / А-037-1В / А-037-1Г, в зависимости от комплектации системы
Источник питания: Через электронные блоки радиовысотомера
Частотный диапазон системы: 4200–4400 МГц
Конструкция: Авиационный стрелочный прибор для кабины экипажа
Состояние: В зависимости от поставки
Альтернативные обозначения: А-034-4-8; A034-4-8; указатель 1000 м; указатель высоты А-037
Техническая документация: По запросу
