А-034-4-3

А-034-4-3 в системе радиовысотомера А-037

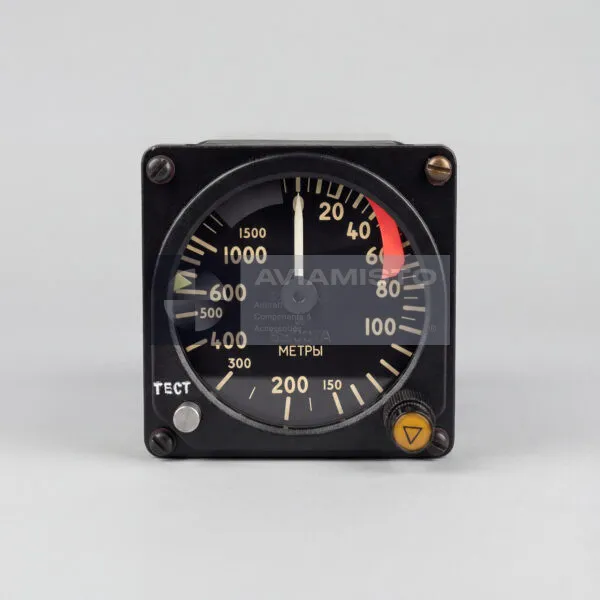

А-034-4-3 — стрелочный указатель высоты, который применяется в составе радиовысотомера А-037. Прибор показывает истинную высоту воздушного судна над землей или водой и дает экипажу привычную аналоговую индикацию на приборной панели. Сам указатель высоту не измеряет. Он получает данные от оборудования радиовысотомера и выводит их на шкалу. Такой прибор нужен при заходе, снижении, полете над водой, работе на малых высотах и в других режимах, где важно видеть фактический запас высоты под воздушным судном.

Расширенный диапазон указателя А-034-4-3

А-034-4-3 относится к унифицированной серии указателей А-034-4. Конструктивно он близок к другим приборам этой серии, но отличается шкалой. Главное отличие этой версии — диапазон индикации до 1500 метров. Для части самолетов или вертолетов этого удобнее, чем стандартные варианты на 300, 700 или 750 метров. Экипаж получает не только индикацию в нижней зоне, но и более широкий диапазон радиовысоты. При этом логика прибора остается простой: стрелка, шкала, контроль, предупреждение и индикация отказа.

Шкала высоты А-034-4-3

Шкала А-034-4-3 разделена на несколько участков с разной ценой деления. В зоне от 0 до 20 метров деление составляет 5 метров. От 20 до 100 метров — 10 метров. От 100 до 1500 метров — 100 метров. Это не случайная разметка, а компромисс для прибора с расширенным диапазоном. Нижняя часть шкалы остается пригодной для контроля малых высот, а верхняя часть позволяет отображать большие значения без перегрузки циферблата лишними отметками.

Установка опасной высоты на А-034-4-3

В А-034-4-3 предусмотрен сектор установки опасной высоты и встроенная сигнальная лампа. Экипаж может задать нужный порог радиовысоты, после чего прибор будет выдавать визуальное предупреждение при снижении до выбранного значения. Это помогает пилоту быстрее заметить опасное сближение с поверхностью, не отслеживая стрелку вручную каждую секунду. Такая функция особенно полезна при снижении, полете в сложных условиях, ночью, над водой или в ситуациях, когда внимание экипажа распределено между несколькими приборами.

Проверка TEST и бленкер отказа А-034-4-3

На указателе есть кнопка TEST для проверки работоспособности канала индикации. При исправной системе стрелка должна перейти к контрольной отметке. Если реакции нет или система не получает достоверный сигнал, на приборе появляется выпадающий бленкер. Для экипажа это понятный знак: показаниям нельзя доверять до проверки системы. Для технического состава такая проверка помогает быстрее определить направление диагностики — сам указатель, питание, кабели, приемопередатчик, антенны или другие элементы комплекта А-037.

Совместимость А-034-4-3 с оборудованием А-037

А-034-4-3 работает с оборудованием радиовысотомера А-037, включая приемопередатчики серии А-037-1 и антенные элементы системы. В зависимости от комплектации могут применяться А-037-1А, А-037-1Б, А-037-1В или А-037-1Г. На уровне системы радиовысотомер работает в диапазоне 4200–4400 МГц. Указатель является только кабинным элементом индикации, поэтому при подборе или ремонте нужно учитывать полный комплект: приемопередатчик, антенны, проводку, питание и конкретную версию системы на борту.

Идентификация и поставка А-034-4-3

А-034-4-3 устанавливается на приборной панели кабины и должен подбираться по точному обозначению. Внешне указатели серии А-034-4 могут быть похожи, но отличаться диапазоном, шкалой, маркировкой, контрольными отметками и совместимостью с вариантом А-037. Перед установкой проверяют ход стрелки, читаемость шкалы, работу TEST, состояние бленкера, разъем, крепление и документы. При заказе лучше прямо указывать: нужен указатель А-034-4-3 для радиовысотомера А-037, шкала 0–1500 метров.

Наименование изделия: Указатель высоты
Обозначение: А-034-4-3
Тип изделия: Стрелочный указатель высоты
Функция: Непрерывная аналоговая индикация истинной высоты над земной или водной поверхностью
Применение / Где используется: Система радиовысотомера А-037
Серия указателей: Унифицированная серия А-034-4
Диапазон индикации высоты: 0–1500 м
Цена деления шкалы 0–20 м: 5 м
Цена деления шкалы 20–100 м: 10 м
Цена деления шкалы 100–1500 м: 100 м
Установка опасной высоты: Есть, сектор регулировки на шкале
Сигнализация опасной высоты: Встроенная сигнальная лампа
Индикация отказа: Выпадающий бленкер
Проверка работоспособности: Кнопка TEST
Способ отображения: Аналоговая стрелочная индикация
Место установки: Приборная панель кабины экипажа
Совместимые приемопередатчики: А-037-1А / А-037-1Б / А-037-1В / А-037-1Г, в зависимости от комплектации системы
Частотный диапазон системы: 4200–4400 МГц
Источник питания: Через электронные блоки системы А-037
Рабочий профиль применения: Малые и средние высоты; расширенный диапазон индикации радиовысоты
Конструкция: Авиационный стрелочный прибор для кабины экипажа
Состояние: В зависимости от поставки
Альтернативные обозначения: А-034-4-3; A034-4-3; указатель 1500 м; указатель высоты А-037
Техническая документация: Паспорт и руководство по эксплуатации по запросу
